Nombra los cuatro elementos del sistema general eléctrico, ocultos en la imagen
(a)
Señala la respuesta falsa:
El sistema eléctrico se descompone en los subsistemas de producción, transporte y distribución.
La generación de energía eléctrica se hace mayoritariamente en baja tensión.
Alta tensión es cuando se tiene una corriente alterna senoidal de tensión eficaz entre fases superior a 1 kV.
El sistema eléctrico se encarga de garantizar la calidad y la continuidad de suministro
Indica la respuesta verdadera:
Las fuentes de energía renovables de más peso en el año 2023 fueron la eólica y la solar fotovoltaica
Las centrales nucleares se consideran fuentes renovables porque no emiten CO₂.
La producción de energía a partir de fuentes renovables siempre es objeto de una retribución regulada específica que complementa los ingresos obtenidos en el libre mercado.
En el año 2023, la mayoría de la energía producida en España fue a través de fuentes de energía no renovables.
¿Cuál de las siguientes afirmaciones no es motivo para realizar el transporte de energía eléctrica en alta tensión?
Las pérdidas de potencia por efecto Joule.
La caída de tensión producida.
La reducción de la intensidad de corriente.
La tensión de consumo.
La corriente continua es más eficiente que la corriente alterna en la transmisión de electricidad a largas distancias debido a factores técnicos como
Menores pérdidas por efecto Joule
Sin efecto de la reactancia
Capacidad de transmisión más alta
Todas son correctas
Razón principal para utilizar la corriente alterna en el sistema eléctrico
Porque la corriente continua es más peligrosa
Por la facilidad que ofrece la corriente alterna para transformarse a otros valores de tensión
Porque la corriente alterna siempre es más eficiente, especialmente en interconexiones de larga distancia
Todas son correctas
Una línea de distribución…
Pertenece al subsistema de distribución.
Puede ser de alta o de baja tensión.
Puede ser aérea o subterránea.
Todas las respuestas son correctas.
Indica la respuesta correcta:
Red Eléctrica de España se encarga de la gestión de las redes de transporte y distribución.
Una línea de 66 kV es de segunda categoría.
Las líneas de categoría especial tienen siempre una tensión igual o superior a 100 kV.
Ninguna de las respuestas restantes es correcta.

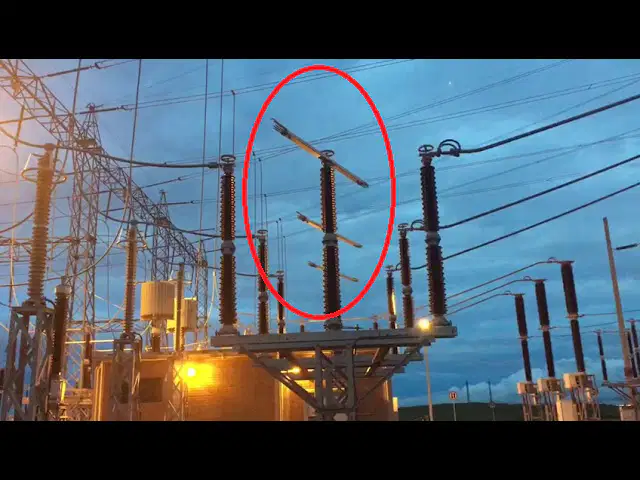

¿Qué es el elemento de la imagen?
Interruptor de cuchillas giratorias
Seccionador de cuchillas giratorias
Seccionador pantógrafo
Interruptor pantógrafo
¿Qué elementos se encuentran tanto en el subsistema de transporte como en el de distribución?
Todos ellos
Los centros de reflexión.
Los centros de transformación.
Las líneas de reparto.
Indica que configuración representa una red en huso normal
En una red en anillo, ¿cuántos tramos deben averiarse simultáneamente para que un centro de transformación se quede sin servicio?
1
2
3
4
Indica cuál no es una función del sistema de control y mando de la red eléctrica:
Vigilar permanentemente distintos parámetros de una sección de red (líneas, cables, transformadores, etc.).
Actuar en situación anormal.
Establecer el precio de la energía eléctrica.
Transmitir informaciones para la explotación de la red.
Señala la respuesta correcta:
La Telegestión consiste en obtener permanentemente información relativa al funcionamiento de los distintos elementos de la red eléctrica y transmitirlos automáticamente a uno o varios centros remotos.
La Telegestión consiste en obtener intermitentemente información relativa al funcionamiento de los distintos elementos de la red eléctrica y transmitirlos intermitente a uno o varios centros remotos.
La Telegestión consiste en obtener permanentemente información relativa al funcionamiento de los distintos elementos de la red eléctrica y transmitirlos intermitente a uno o varios centros remotos.
La Telegestión consiste en obtener intermitentemente información relativa al funcionamiento de los distintos elementos de la red eléctrica y transmitirlos automáticamente a uno o varios centros remotos.
Se desea llevar a cabo las siguientes maniobras:
1-Conectar L1 a barras
2-Conectar T2 a barras
*Nota para completar la respuesta:
SECx-y: Operar Seccionador
INTx-y: Operar Interruptor
"_": Separar conexión/desconexión en una maniobra
"/": Separar maniobra
_
Ejemplo: SEC89-1_SEC89-2_INT52-1/SEC89-7_SEC89-8_INT52-3
(a)
Se desea llevar a cabo las siguientes maniobras (SECx: Seccinador; INTx: Interruptor):
1-Conectar L2 a barras
2-Conectar T1 a barras
3-Conectar barras1 con barras2
*Nota para completar la respuesta:
SECx-y: Operar Seccionador
INTx-y: Operar Interruptor
"_": Separar conexión/desconexión en una maniobra
"/": Separar maniobra
_
Ejemplo: SEC89-1_SEC89-2_INT52-1/SEC89-7_SEC89-8_INT52-3
(a)
Se desea llevar a cabo las siguientes maniobras:
1-Conectar L1 a barras por su by-pass
2-Conectar T2 a barras por su by-pass
*Nota para completar la respuesta:
SECx-y: Operar Seccionador
INTx-y: Operar Interruptor
"_": Separar conexión/desconexión en una maniobra
"/": Separar maniobra
_
Ejemplo: SEC89-1_SEC89-2_INT52-1/SEC89-7_SEC89-8_INT52-3
(a)
Se desea llevar a cabo las siguientes maniobras:
1-Conectar T1 a barras por su by-pass
2-Conectar L2 a barras2
*Nota para completar la respuesta:
SECx-y: Operar Seccionador
INTx-y: Operar Interruptor
"_": Separar conexión/desconexión en una maniobra
"/": Separar maniobra
_
Ejemplo: SEC89-1_SEC89-2_INT52-1/SEC89-7_SEC89-8_INT52-3
(a)
Se desea llevar a cabo las siguiente maniobra:
1-Conectar L2 a barras por su by-pass
*Nota para completar la respuesta:
SECx-y: Operar Seccionador
INTx-y: Operar Interruptor
"_": Separar conexión/desconexión en una maniobra
"/": Separar maniobra
_
Ejemplo: SEC89-1_SEC89-2_INT52-1/SEC89-7_SEC89-8_INT52-3
(a)
¿Cuál de los siguientes esquemas se define como un esquema de barras simples con bypass?
¿Cómo se denomina el esquema de la imagen?
Barras Dúplex
Doble barra
Doble juego de barras con by-pass
Interruptor y medio
¿Como se denomina el esquema de la figura y que inconveniente tiene?
Doble juego de barras con by-pass. Maniobras más complejas
Juego de barras con transferencia. Maniobras más complejas
Doble juego de barras con by-pass. No es posible realizar reparto de cargas
Juego de barras con transferencia. No es posible realizar reparto de cargas
En un esquema de subestación con configuración de barra simple con by-pass, ¿cuál es la función principal del seccionador de by-pass?
Permitir el mantenimiento de interruptores sin desconectar la línea.
Aislar completamente la barra principal durante una falla.
Interrumpir la corriente de carga en caso de emergencia.
Conectar las fases entre sí para equilibrar el flujo de corriente.
¡Qué característica de las siguientes es falsa para el esquema de doble barra?
Permite conectar todas las líneas sobre un juego de barras, mientras se realizan trabajos de revisión o reparación en el otro
No se permite el reparto de cargas entre barras
Permite dividir las salidas en dos grupos independientes
Instalación y maniobras más complejas
