WorksheetsLey de Ohm - Circuitos eléctricos - Energía Eléctrica
Total questions: 45
Worksheet time: 2hrs 15mins
En una feria navideña un comerciante desea vender un juego de luces que utilizan dos pilas AAA y que está compuesta por 30 ampolletas de colores conectadas en serie. Al probarlas se lleva la sorpresa que todas se encuentran apagadas.
¿Cuál de los siguientes consejos para el comerciante es el más adecuado?
Las pilas utilizadas no suministran la suficiente potencia para que las ampolletas enciendan.
Podría estar quemada cualquiera de las luces en el circuito, así que deberá probar una por
una.
La primera luz está quemada, por lo que deberá reemplazar solo la primera de la línea y
probar si existe otra en esa situación.
Probablemente la última luz está quemada y no permite que el circuito se cierre, por lo que
deberá reemplazar solo la última.
El circuito mixto en la imagen está compuesto por una fuente de voltaje, un interruptor y cuatro ampolletas iguales, A, B, C y D, cuya intensidad de luz emitida depende de la corriente que circula por ellas:
Al cerrar el interruptor en el circuito, es correcto afirmar que
la ampolleta A no cambiará su intensidad.
seguirán encendidas solo las ampolletas A y B.
las ampolletas C y D se encenderán con menor intensidad que B.
se encenderán las ampolletas C y D y se apagará la ampolleta B.
Tres resistencias eléctricas idénticas se encuentran conectadas a una misma fuente de voltaje. Si la intensidad de corriente que circula por cada resistencia es la misma y la diferencia de potencial en cada una de ellas es igual, es correcto afirmar que las resistencias podrían estar conectadas
I) en serie.
II) en paralelo.
III) en forma mixta.
Solo I
Solo II
Solo III
Solo I y II
I, II y III
El circuito siguiente está armado con 4 ampolletas del mismo tipo y una fuente de voltaje. El interruptor A se puede conectar con el punto B o con el punto C. Ambos tramos se vuelven a unir en el punto D:
¿Cuál de las afirmaciones siguientes es correcta acerca de este circuito?
Si A se conecta ya sea en B o en C, el circuito entero se iluminará.
Si A se conecta en B, la resistencia del circuito es mayor que si se conecta en C.
Si A se conecta en C, la corriente que circula por el circuito es mayor que si se conecta en
B.
Si A se conecta en B o en C, las ampolletas del tramo B-D o C-D, respectivamente, iluminarán
con la misma intensidad.
Si A se conecta en B, la intensidad de las ampolletas del tramo B-D será mayor a la intensidad
de las ampolletas C-D si se conectara en C.
Para hacer una pila de papa casera se introduce en el extremo de esta un elemento de zinc (puede ser un clavo galvanizado) y en el otro un pequeño elemento de cobre (serviría una moneda o una lámina de este material) luego cada uno de estos elementos se conecta con un cable conductor a cada terminal del elemento que queremos cargar, con una papa lo más seguro es que solo nos
alcance para una pequeña ampolleta.
¿Cuál de los elementos descritos en el procedimiento experimental sería el equivalente al electrolito de la batería convencional?
La papa
El elemento de zinc
El material de cobre
Los cables conductores
La ampolleta
Se midió la intensidad de corriente I que pasa a través de tres artefactos A, B y C en función de la diferencia de potencial V, tal como se muestra a continuación:
¿Cuál de las siguientes afirmaciones es correcta?
La resistencia de B es 200 [Ω].
A, B y C presentan igual resistencia.
La resistencia de A es mayor que 1 [Ω].
La resistencia de C es mayor que 20 [Ω].
C presenta mayor resistencia que A.
La siguiente figura muestra una batería y dos focos, de resistencias R1 y R2:
Si las caídas de tensión en los focos son VAB = 8 [V] y VCD = 4 [V], ¿Cuál es la diferencia de potencial (Voltaje) entre los polos de la batería?
4 [V]
6 [V]
8 [V]
10 [V]
12 [V]
Tres resistencias se encuentran conectadas en paralelo a una fuente de voltaje. Si se conecta una cuarta resistencia, también en paralelo, es correcto afirmar que
I) disminuye la resistencia total del circuito.
II) aumenta la intensidad de corriente total del circuito.
III) disminuye el voltaje al cual está sometida cada una de las resistencias.
Solo I
Solo II
Solo III
Solo I y II
Solo I y III
El circuito muestra 2 resistencias y una fuente de poder. Si los valores respectivos de V, R1 y R2 , son 220 V, 3 Ω, y 2 Ω, entonces la intensidad de corriente que circula por el circuito es
5A.
10A.
22A.
44A.
220A.
"Oposición que presenta un conductor al paso de la corriente eléctrica" es el concepto de:
Resistencia
Amperímetro
Intensidad
Voltímetro
En un circuito serie -------------- se mantiene constante en todas las resistencias.
La resistencia
El voltaje
La intensidad
¿Cuál es el valor de la resistencia total del circuito?
8 ohm
12 ohm
6 ohm
4 ohm
Se tienen tres resistencias de 5 Ω, 10 Ω y 15 Ω, respectivamente, conectadas en paralelo.
¿Cuál es la intensidad de corriente en la tercera resistencia cuando el circuito es alimentado por una fuente de 30 V?
0,5 A
2,0 A
3,0 A
6,0 A
11,0 A
¿Qué son los circuitos electrónicos?
Un circuito electrónico solo esta compuesta de una fuente, resistencia y un LED.
Es un circuito de carreras entre componentes electrónicos.
Un circuito es una interconexión de componentes electrónicos (baterías, resistores, inductores, entre otros)
¿Qué conceptos se encuentran en la ley de ohm?
Intensidad, resistencia y continuidad.
Voltaje, intensidad y resistencia.
Voltaje, conductor y resistencia.
Conductor, resistencia e intensidad.
¿Qué relación matemática existe entre voltaje e intensidad de corriente?
Inversamente proporcional
Proporcionalidad constante
Directamente proporcional
Proporcionalidad compuesta
¿Qué función tiene la conexión a tierra en un circuito eléctrico?
Servir de cable para que circulen las cargas negativas.
Reducir el voltaje en caso de producirse una descarga eléctrica.
Prevenir descargas eléctricas desviando la corriente eléctrica a tierra.
Contribuir al ahorro energético al desviar la corriente eléctrica a tierra.
Interrumpir la corriente eléctrica en caso de que esta supere cierto valor.
El circuito de la figura consta de 3 resistencias R iguales, de 2 ohms cada una:
¿Cuál es la resistencia equivalente del circuito?
1,5 ohms
2,0 ohms
3,0 ohms
4,0 ohms
6,0 ohms
Un amperímetro es un instrumento de medición que permite determinar la magnitud de la intensidad de corriente eléctrica en un circuito. Para realizar correctamente la medición, en este dispositivo se debe permitir que atraviese casi en su totalidad la cantidad de carga eléctrica, evitando pérdidas de corriente, por lo que su resistencia eléctrica tiende a ser nula. Por otra parte, un voltímetro es un instrumento de medición que permite determinar el voltaje o diferencia de potencial entre dos puntos de un circuito. Para realizar correctamente esta medición, este dispositivo presenta una resistencia muy alta que permite un mínimo consumo de voltaje.
¿En cuál de las siguientes configuraciones se utiliza correctamente el dispositivo para determinar la intensidad de corriente del sistema o el voltaje de la resistencia R?
Un grupo de estudiantes desean comprobar cómo varía la intensidad de corriente total que pasa por un circuito paralelo, a medida que se le van agregando resistencias al circuito. Para esto arman un circuito con una fuente de poder con voltaje fijo, la que se conecta en serie con un amperímetro y también a un conjunto de resistencias conectadas en paralelo. Los estudiantes comienzan conectando dos resistencias y van añadiendo resistencias una en una, midiendo en cada configuración la intensidad de corriente total del circuito. Según esta descripción, ¿Cuáles son las variables dependiente, independiente y controlada, respectivamente?
El voltaje de la fuente, la intensidad de corriente, la cantidad de resistencias.
La intensidad de corriente, el tipo de resistencias utilizadas, la caída de potencial en las
resistencias.
La intensidad de corriente, el voltaje entregado por la fuente, la cantidad de resistencias
utilizadas.
La intensidad de corriente, la cantidad de resistencias conectadas, el voltaje entregado por la
fuente.
Se tiene un circuito formado por tres ampolletas conectadas en serie. Si una de las ampolletas quema, ¿Qué ocurre con la potencia eléctrica de las otras dos ampolletas?
Es nula, porque la corriente deja de circular.
Aumenta, ya que la resistencia equivalente disminuye.
Disminuye un tercio, ya que la corriente disminuye un tercio.
Disminuye, porque parte de la corriente se pierde en la ampolleta fundida.
No cambia ya que la intensidad de la corriente no depende de la resistencia.
Considere el circuito eléctrico representado en la figura;
¿Qué se puede afirmar correctamente?
I) La resistencia equivalente es de 6 Ω.
II) El amperímetro marca 2 A.
III) La potencia suministrada es de 36 W.
Solo I
Solo II
Solo I y II
Solo II y III
I, II y III

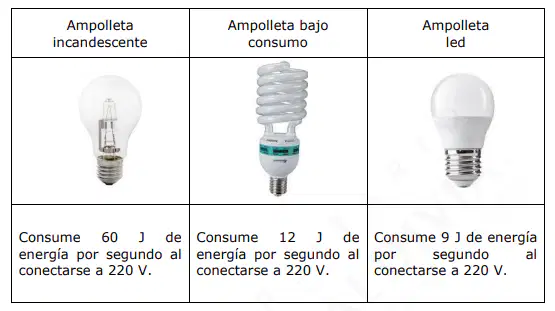

A continuación, se muestra una tabla con datos de tres ampolletas que iluminan de igual forma cuando se conectan a una fuente de poder de 220 V, que es lo recomendado por su fabricante.
Respecto a los datos entregados en la tabla, ¿Cuál de las siguientes afirmaciones es correcta?
La ampolleta led es de mayor eficiencia energética que las otras dos debido a que consume menor cantidad de energía por segundo.
Las tres ampolletas son de igual eficiencia energética debido a que las tres deben conectarse a 220 V para funcionar correctamente.
La ampolleta incandescente es de mayor eficiencia energética que las otras dos debido a que consume mayor cantidad de energía por segundo.
Las tres ampolletas son de igual eficiencia energética debido a que en el encabezado se indica que iluminan de igual forma
Se dispone de un horno eléctrico con una potencia de 1500 W el cual se utiliza durante 2 horas cada día. ¿Cuánta energía consume el horno eléctrico en un mes de 30 días?
45 kWh
60 kWh
90 kWh
120 kWh
150 kWh
En un laboratorio de física, un grupo de estudiantes realiza un experimento para investigar la relación entre el consumo de energía eléctrica y tiempo durante el cual está conectado un electrodoméstico. Para ello, conectan el electrodoméstico a un vatímetro y registran la potencia eléctrica consumida mientras varían el tiempo de funcionamiento del artefacto. Los estudiantes observan cómo cambia el consumo de energía a medida que incrementan el tiempo de funcionamiento del electrodoméstico y establecen condiciones controladas asegurándose de que el experimento se lleve a cabo correctamente. De acuerdo con la descripción, ¿Cuál de las siguientes alternativas es correcta respecto a las variables involucradas?
La diferencia de potencial a la cual está sometido el electrodoméstico corresponde a la variable independiente.
La resistencia eléctrica del electrodoméstico corresponde a la variable dependiente.
El tiempo durante el cual se conecta el electrodoméstico corresponde a la variable dependiente.
El tiempo durante el cual se conecta el electrodoméstico corresponde a la variable independiente.
En una oficina, un empleado conecta simultáneamente una cafetera, una tostadora y un microondas a un mismo alargador, también conocido como "zapatilla". Considerando las normas de seguridad eléctrica y el correcto manejo de los dispositivos, ¿Cuál de las siguientes precauciones es fundamental para evitar problemas eléctricos?
El uso de alargadores múltiples garantiza que el voltaje se distribuya equitativamente entre los aparatos, evitando sobrecargas.
La distribución de aparatos de cocina en un solo punto mejora la eficiencia del circuito.
Conectar múltiples aparatos de cocina en un solo circuito puede exceder la capacidad de este, lo que aumenta el riesgo de fallas eléctricas.
Que cada dispositivo conectado tenga su propio interruptor de circuito asegurará que no se produzcan cortocircuitos.
Un hogar está experimentando un aumento inesperado en su factura de electricidad. Después de revisar los registros de consumo energético de los últimos 12 meses, el propietario descubre que el consumo ha aumentado en un 20% en comparación con
el mismo período del año anterior. Además, al investigar más a fondo, se observa que el mayor aumento se registra en los meses de invierno.
¿Cuál de las siguientes afirmaciones que podrían realizar los habitantes del hogar explicaría este aumento en el consumo energético durante los meses de invierno?
La eficiencia energética de los electrodomésticos ha disminuido debido al
desgaste normal por el uso cotidiano durante el año.
La potencia eléctrica necesaria para calentar la casa durante los meses de
invierno es considerablemente mayor que en otras estaciones del año.
La instalación eléctrica domiciliaria tiene fugas de corriente que están disipando
energía eléctrica de forma inesperada, lo cual aumenta el monto en la factura de
electricidad.
Se han reemplazado los focos de luz por focos LED de alta eficiencia en toda la
casa, pero el aumento de uso debido a las horas de oscuridad más prolongadas
contrarresta el ahorro energético.
Algunos aparatos como secadoras eléctricas y televisores pueden quedar cargados eléctricamente después de un uso prolongado. Para evitar electrocuciones accidentales ocasionadas por la descarga de aparatos domésticos, ¿Cuál de los siguientes métodos de seguridad es más apropiado?
Cables más delgados que permitan obtener una mayor resistencia.
Utilizar aparatos que consuman más energía.
Conectar los artículos en serie para obtener menos voltaje.
Una adecuada conexión a tierra de los aparatos.
Un interruptor automático de bajo amperaje.
que significa este simbolo?
interruptor
cable conductor
amperímetro
condensadora
¿Cuál NO ES una característica de las resistencias en serie?
El voltaje se divide entre las resistencias
La resistencia total es igual a la suma de las resistencias individuales
La corriente es constante
El voltaje total es mayor que el voltaje de cada resistencia
Hallar la resistencia equivalente en:
16Ω
8Ω
13Ω
3Ω
¿Cuál es la resistencia equivalente si tenemos las dos resistencias en serie que se muestran?
R=30Ω
R=25,45Ω
R=110Ω
R=2800Ω
Las resistencias R1 y R2 de la figura de la pregunta 1 son de 2 y de 4 . Si la fuente de fem mantiene una diferencia de potencial constante de 12 V, ¿qué corriente se suministra al circuito externo?
6A
4A
2A
¿A qué concepto corresponde la siguiente definición?
"Cantidad de energía que transforma un artefacto eléctrico en un tiempo determinado. Se mide en watt (W)"
Potencia eléctrica
Energía eléctrica
Voltaje
Resistencia eléctrica
Considera E=P⋅t
1,5 kWh
15 kWh
150 kWh
1500 kWh
Una estufa electrica de 2000 watios funcionando 2 horas consumira:
4Kw·h
4000Kw·h
4w·h
1000w·h
¿Cómo se llama el siguiente elemento de un circuito?
Fuente de alimentación
Carga
Vía de Electricidad
Interruptor
En el siguiente PROBLEMA DE INVESTIGACIÓN,
"el uso adecuado de los electrodomésticos afecta el pago por los servicios de energía eléctrica"
¿Cuál es la variable independiente?
uso de los artefactos electrodomésticos
reducción de energía eléctrica
uso adecuado de los electrodomésticos
pago de los servicios de energía eléctrica.
En el siguiente PROBLEMA DE INVESTIGACIÓN,
"el uso adecuado de los electrodomésticos afecta el pago por los servicios de energía eléctrica"
¿Cuál es la variable dependiente?
reducción de pago de los servicios de energía eléctrica
uso de los artefactos electrodomésticos
pago por los servicios de energía eléctrica
uso adecuado de los electrodomésticos
Si las ampolletas de las imagen se dejan prendidas por un día ¿Cuál consumirá MENOR energía?
Ampolleta incandecente
Ampolleta LED
Faltan datos
Un electrodoméstico funciona con 220V y consume una corriente de 5A ¿Cuál es su potencia eléctrica?
44 kW
44W
1100W
1100 kW
Respecto al consumo eléctrico que nos cobran en casa ¿Cuál es la unidad de medida más usada (en la que la miden las empresas de distribución eléctrica)?
Watt
KiloWatt hora
Volt
KiloWatt

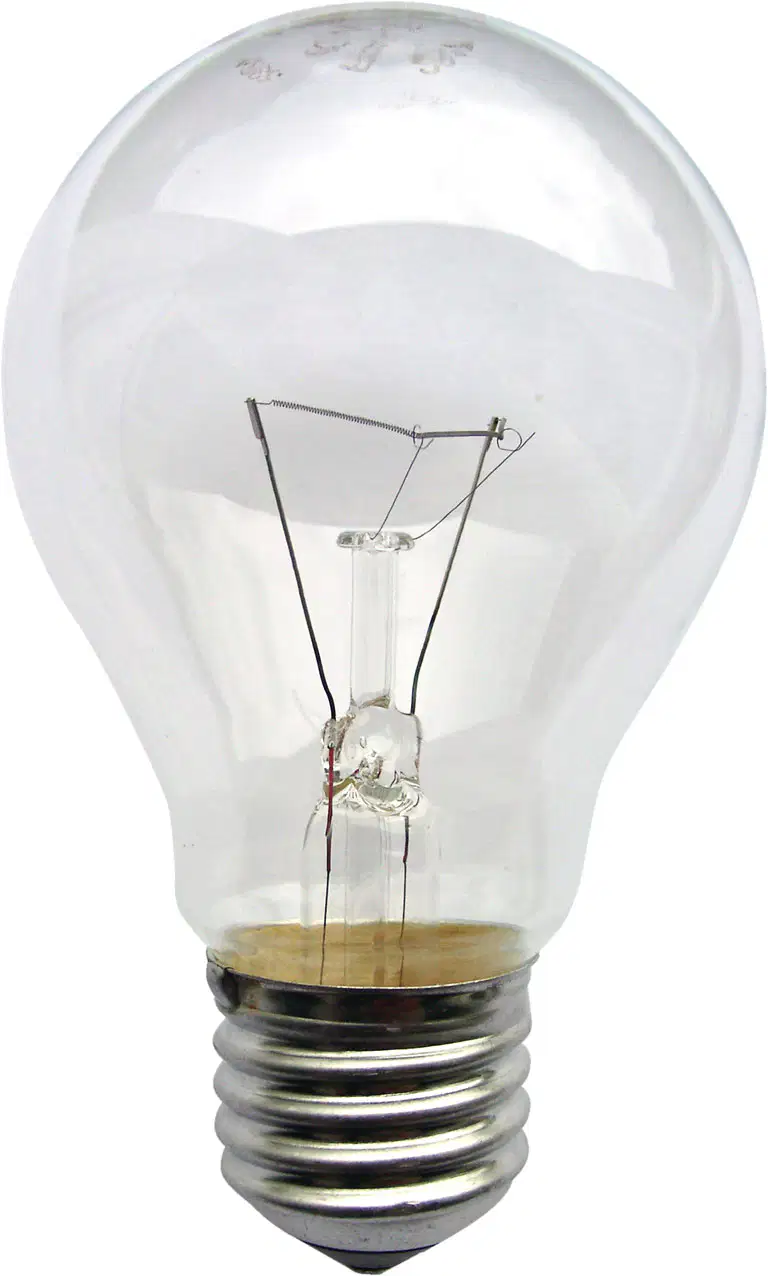

Una ampolleta incandescente común presenta las siguientes especificaciones: 110W, 220V. Si se encuentra conectada al voltaje correcto ¿Cuál será la corriente eléctrica que fluye por ella?
0,5V
0,5A
24200V
24200A
¿Qué significa que un aparato tenga un consumo eléctrico de 1 kWh?
Que un aparato de 1 kW de potencia funciona por 1 minuto
Que un aparato de 1000 W funciona por una hora
Que un aparato de 1 kW funciona por 24 horas
Un aparato eléctrico de potencia 1000W funciona durante 2 horas cada día ¿Cuánta energía consumirá en un mes de uso (30 días) en esas condiciones?
2000 kWh
2 kWh
60000 kWh
60 kWh
