UTS PNEUMATIK

Total questions: 50

Worksheet time: 50mins

Name
Class
Date
1.

Cabang ilmu pengetahuan yang mempelajari tentang sifat, gerakan dan tingkah laku udara adalah

a)

Hidrolik

b)

Mekanik

c)

Pneumatik

d)

Elektronika

2.

Satuan tekanan udara adalah

a)

Volt

b)

Ampere

c)

Bar

d)

Tahanan

3.

Udara dalam tabung dimampatkan maka

a)

Volumenya menjadi kecil dan tekanannya semakin besar

b)

Volumenya menjadi besar dan tekanannya semakin besar

c)

Volumenya menjadi kecil dan tekanannya semakin kecil

d)

Volumenya menjadi besar dan tekanannya semakin kecil

4.

Aplikasi untuk membuat suatu rangkaian pneumatik adalah

a)

Proteus

b)

Eagle

c)

Fluidsim

d)

Festo

5.

Pneumatik merupakan cabang teknik yang memanfaatkan dari gas atau udara yang

a)

Bersih

b)

Bertekanan

c)

Steril

d)

Disaring

6.

Pneumatik adalah sistem yang menggunakan udara yang bertekanan untuk menghasilkan

a)

Gerakan

b)

Arus Listrik

c)

Panas

d)

Tegangan

7.

Pneumatik adalah cabang teknik yang memanfaatkan gas atau udara bertekanan untuk menghasilkan gerakan mekanis contohnya adalah

a)

Sensor

b)

Katup

c)

Push button

d)

Aktuator

8.

Dibawah ini merupakan karakteristik udara bertekanan, kecuali

a)

Ketersediaan udara bisa di dapatkan dimana mana dalam jumlah yang tak terbatas.

b)

Udara bertekenan tidak mengandung resiko terbakar atau meledak

c)

Udara bertekanan merupakan media kerja yang kecepetan kerja yang Rendah

d)

Udara bertekanan tanpa lubrikasi tetap bersih. Udara yang keluar dari Komponen tidak akan menyebabkan pencemaran terhadap lingkungan.

9.

Kelebihan dari sistem pneumatik, Kecuali

a)

Fleksibilitas tinggi

b)

Biaya Awal yang Rendah

c)

Keamanan yang tinggi

d)

Kecepatan dan Respons Lambat

10.

Kekurangan sistem pneumatik adalah

a)

Kemanan tinggi

b)

Biaya murah

c)

Efisiensi Energi Rendah

d)

Respon Cepat

11.

Yang BUKAN Komponen Pneumatik adalah

a)

LED

b)

Silinder

c)

Katup

d)

Selang

12.

Apa fungsi dari kompresor

a)

Untuk Mengatur tekanan udara

b)

Untuk Mengatur arah udara

c)

Untuk Menghasilkan atau menyuplai udara bertekanan

d)

Untuk Menyalurkan udara berertekanan

13.

Berikut fungsi dari Air Service Unit, KECUALI

a)

Lubricator

b)

Filter

c)

Regulator

d)

Manufaktur

14.

Fungsi Air service Unit ialah Lubricator, apa itu Lubricator

a)

Memberikan dan menyalurkan tekanan pada komponen komponen

b)

Menambahkan minyak pelumas ke udara
bertekanan untuk melumasi komponen pneumatik.

c)

Mengatur tekanan udara agar sesuai
dengan kebutuhan sistem

d)

Menghilangkan partikel debu, kelembaban, dan
kontaminan lainnya dari udara bertekanan.

15.

Fungsi Air service Unit ialah Regulator, apa itu Regulator

a)

Memberikan dan menyalurkan tekanan pada komponen komponen

b)

Menambahkan minyak pelumas ke udara
bertekanan untuk melumasi komponen pneumatik.

c)

Mengatur tekanan udara agar sesuai
dengan kebutuhan sistem

d)

Menghilangkan partikel debu, kelembaban, dan
kontaminan lainnya dari udara bertekanan.

16.

Kompresor yang biasa digunakan untuk alat-alat pneumatik untuk memajukan atau memundurkan piston yaitu kompresor

a)

Piston

b)

Sentrifugal

c)

Sekrup

d)

Festo

17.

Jika kompresor dapat menghasilkan hingga 10 bar atau setara 145 psi, maka kompresor untuk menggerakan silinder menggunkan 6 bar maka berapa psi yang dihasilkan

a)

69 psi

b)

77 psi

c)

58 psi

d)

87 psi

18.

Jika selang berbeda ukuran untuk menghubungkan antara komponen ke komponen yang lainnya maka kita dapat menambahkan komponen yaitu

a)

Katup

b)

Manifold

c)

Fitting

d)

Push Button

19.

Untuk Mempermudah input yang banyak terhubung dengan kompresor kita dapat mengguanakan

a)

Katup

b)

Manifold

c)

Fitting

d)

Push Button

20.

Pada gambar di samping merupkan katup

a)

3/2 NC

b)

3/2 NO

c)

5/2

d)

4/2

21.

Pada gambar di samping merupakan katup

a)

3/2 NO

b)

2/2 NO

c)

2/2 NC

d)

3/2 NC

22.

Mana yang merupakan Katup 5/3

a)

b)

c)

d)

23.

Apa arti pada gambar diatas

a)

Udara bertekenan tidak dapat lewat pada katup

b)

Arah dari aliran Udara

c)

Tempat keluar dan masuknya Udara

d)

Udara bertekenan dapat lewat pada katup

24.

Apa arti pada gambar diatas

a)

Udara bertekenan tidak dapat lewat pada katup

b)

Arah dari aliran Udara

c)

Tempat keluar dan masuknya Udara

d)

Udara bertekenan dapat lewat pada katup

25.

Gambar yang menunjukan Jumlah pada katup adalah

a)

b)

c)

d)

26.

Fungsi katup adalah

a)

Sebagai pengatur tekanan

b)

Sebagai output dari sistem

c)

sebagai pengontrol arah angin

d)

Sebagai Penghasil udara bertekanan

27.

Yang merupakan lambang dari selector adalah

a)

b)

c)

d)

28.

Aktuator yang mengguanakan 2 input untuk menngerakan memajukan atau memundurkan adalah

a)

Silinder tunggal

b)

Silinder ganda

c)

Motor

d)

Kompresor

29.

Aktuator yang mengguanakan 1 input untuk menngerakan memajukan atau memundurkan adalah

a)

Silinder tunggal

b)

Silinder ganda

c)

Aktuator

d)

Kompresor

30.

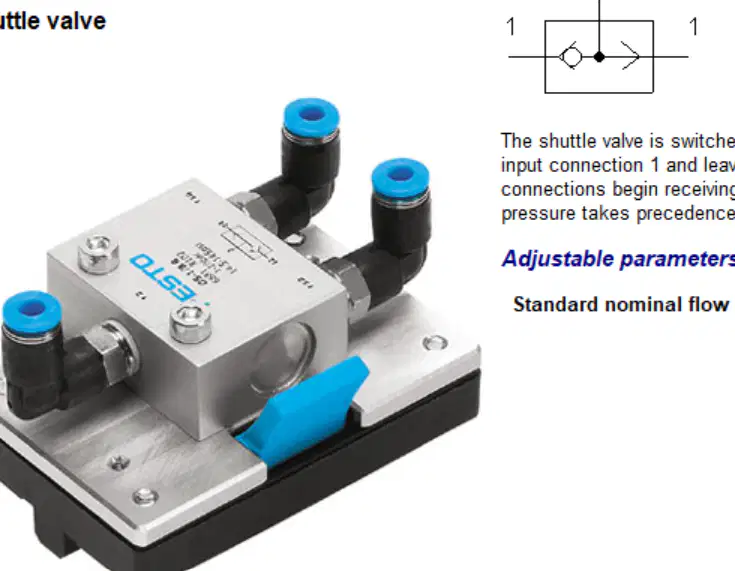

Fungsi dari komponen tersebut adalah

a)

sebagai pengontrol arah angin

b)

sebagai penghasil udara bertekan

c)

sebagai keluaran atau output dari suatu rangkaian

d)

sebagai pengatur tekanan udara

31.

Tabel kebanaran yang benar dari komponen diatas adalah

a)

b)

c)

d)

32.

Tabel kebanaran yang benar dari komponen diatas adalah

a)

b)

c)

d)

33.

Nama dari Komponen ini adalah

a)

Selector

b)

5/2 Valve

c)

Push button

d)

3/2 Valve

34.

Nama dari Komponen ini adalah

a)

Selector

b)

5/2 Valve

c)

Push button

d)

3/2 Valve

35.

Yang termasuk dari rangkaian langsung atau direct adalah

a)

b)

c)

d)

36.

Nama dari rangkaian diatas adalah

a)

Rangkaian AND gate dan 3/2 Valve silinder ganda

b)

Rangkaian OR gate dan 3/2 Valve silinder tunggal

c)

Rangkaian OR gate dan 5/2 Valve silinder ganda

d)

Rangkaian AND gate dan 5/2 Valve silinder tunggal

37.

Mana yang gambar Rangkaian indirect katup 5/2 double silinder

a)

b)

c)

d)

38.

Mana yang gambar Rangkaian indirect 3/2 valve double silinder

a)

b)

c)

d)

39.

Mana yang gambar Rangkaian tidak langsung katup 3/2 single silinder

a)

b)

c)

d)

40.

Mana yang gambar Rangkaian AND 5/2 Valve

a)

b)

c)

d)

41.

Mana yang gambar Rangkaian Sensor Roll katup 5/2

a)

b)

c)

d)

42.

Bagaimana Sistem kerja rangkaian disamping yang benar

a)

Jika PB 1 di tekan silinder kedalam dan otomatis keluar tanpa di tekan PB2

b)

Jika PB 1 di tekan akan mendorong silinder kedalam, Jika PB 2 di tekan akan mendorong silinder keluar

c)

Jika PB 1 di tekan akan mendorong silinder keluar dan otomatis kedalam tanpa di tekan PB2

d)

Jika PB 1 di tekan akan mendorong silinder keluar, Jika PB 2 di tekan akan mendorong silinder kedalam

43.

Jika Selector 1 di tekan apa yang terjadi?

a)

Silinder Ganda bergerak keluar

b)

Silinder Ganda bergerak kedalam

c)

Silinder Ganda bergerak keluar dan kedalam

d)

Tidak terjadi apa apa

44.

Jika Selector 1 dan PB 1 di tekan apa yang terjadi?

a)

Silinder Ganda bergerak keluar

b)

Silinder Ganda bergerak kedalam

c)

Silinder Ganda bergerak keluar dan kedalam

d)

Tidak terjadi apa apa

45.

Jika SL 1 dan PB 1 di tekan terlebih dahulu kemudian PB 2 di tekan tanpa melepas SL 1 dan PB 1 apa yang terjadi?

a)

Silinder Ganda bergerak keluar

b)

Silinder Ganda bergerak kedalam

c)

Silinder Ganda bergerak keluar dan kedalam

d)

Tidak terjadi apa apa

46.

Jika SL 1 dan PB 1 di tekan terlebih dahulu kemudian PB 2 di tekan dan melepas SL 1 dan PB 1 apa yang terjadi?

a)

Silinder Ganda bergerak keluar

b)

Silinder Ganda bergerak kedalam

c)

Silinder Ganda bergerak keluar dan kedalam

d)

Tidak terjadi apa apa

47.

Jika PB 1 ditekan secara terus menarus tanpa melepasnya apa yang terjadi

a)

Silinder ganda keluar

b)

Silinder ganda kedalam

c)

Silinder ganda akan otomatis Keluar dan kedalam

d)

Tidak terjadi apa apa

48.

Untuk Menggerakan silinder tunggal keluar apa yang harus dilakukan

a)

Menekan PB 2

b)

Menekan PB 1

c)

Menekan salah satu PB

d)

Menekan kedua PB

49.

Dari rangkaian disamping mana pernyataan yang benar

a)

Jika PB 1 ditekan akan Menggerakan Silinder Ganda keluar

b)

Jika Salah 1 selector di tekan akan Menggerakan silinder ganda keluar

c)

Jika Kedua selector di tekan maka akan menggerakan silinder Ganda masuk

d)

Jika PB 1 di tekan maka akan membuat silinder tunggal keluar silinder ganda masuk

50.

Pernyataan yang SALAH untuk rangkaian disamping adalah

a)

Jika PB 1 ditekan maka akan menggerakan Silinder 3

b)

Jika salah satu Selector di tekan maka akan menggerakan Silinder 1 dan 2

c)

Jika PB 1 di tekan akan menggerakan SIlinder 2

d)

Jika kedua Selector di tekan maka akan menggerakan Silinder 1 dan 2
