WorksheetsPTS Ganjil Kelas XI TKR
Total questions: 50
Worksheet time: 50mins
Suatu sistem yang berfungsi untuk mengatur suhu mesin agar mesin selalu dalam keadaan temperature yang ideal adalah
Ignition system
Cooling system
Fuel system
Lubricating system
Air Conditioner
Bagian dari radiator yang berfungsi untuk menampung kelebihan air dari radiator pada saat terjadi pemuaian air didalam radiator, dan mengembalikan air ke radiator pada saat tekanan didalam radiator turun adalah
upper tank
lower tank
reservoir tank
upper house
lower house
Untuk membuang air pendingin ke resevoir tank pada saat tekanan di dalam radiator naik adalah
saluran by pass
by pass valve
vacum valve
relief valve
water jacket
Untuk mempercepat temperatur kerja air pendingin pada saat motor masih dingin, serta mengatur peredaran air pendingin menuju ke radiator pada saat motor panas adalah fungsi
water pump
water jacket
water inlet pipe
thermostat
cooling fan
Pada gambar di bawah, nama komponen yang ditunjukkan pada nomor 4 – 2 - 5 adalah
lower tank – radiator cap – upper tank
upper tank – radiator cap – lower tank
upper house – radiator cap – lower house
lower house – radiator cap – upper house
upper house – upper tank – lower house
Sistem pendinginan dilengkapi dengan komponen
Reservoir; radiator, pompa air, blower, sirip pendinginan, reservoir
Radiaor, sirip pendingin, selang karet, pompa air, water jacket
Radiator, pompa air, selang masuk; selang keluar; selang bypass, water jacket, reservoir, kipas dan tali kipas
Radiator, pompa air, sirip pendingin, water jacket, blower
Radiator, pompa air, sirip pendingin, water jacket, blower, dan evaporator
Water Jacket berfungsi untuk
mendinginkan air pendingin
menyerap panas dari mesin
membuat sirkulasi pada sistem pendingin
menampung air pendingin
menyimpan panas
Saat sistem air pendingin belum mencapai suhu kerja maka air pendingin bersirkulasi melewati
Radiator
water jacket
pompa air
thermostat
saluran by pass
Jika temperatur mesin cenderung panas, kemungkinan penyebabnya adalah
radiator tersumbat
thermostat tidak terpasang
pompa air rusak
kipas rusak
mantel air aus
Sirkulasi air pendingin yang menuju ke radiator,di salurkan melalui
Upper hose
Lower hose
Bypass hose
Water jacket
Water pump
Thermostat membuka pada saat temperature kerja mesin tercapai yaitu
60°C
70°C
90°C
150°C
200°C
Pada saat mesin sudah mencapai temperature kerja, aliran air pendingin melalui
Radiator, water jaket, water pump dan thermostat
Radiator, water jaket, thermostat dan water pump
water pump, water jaket, upper hose, Radiator, lower hose dan thermostat
water pump, water jaket, thermostat upper hose, Radiator, dan lower hose
water pump, thermostat, Radiator dan water jaket
Pada saat mesin belum mencapai temperature kerja, aliran air pendingin melalui
Watter pump, by pass, water jaket
Watter pump, water jaket, by pass
by pass, water jaket, water pump
Watter pump, water jaket, thermostat, radiator
Thermostat, radiator Watter pump, water jaket
Jika katup thermostat tidak dapat membuka, maka akan mengakibatkan mesin mobil
Mesin stabil
Overheating
Knocking tidak terjadi
Bahan bakar boros
Silinder rusak
berdasarkan medianya, system pendingin pada kendaraan dibedakan menjadi
Pendingin udara dan pendingin air
Pendingin angin dan pendingin udara
Pendingin air dan pendingin coolent
Pendingin angin dan coolent
Pendingin kipas dan pendingin air
Dibawah ini adalah fungsi sistem pelumasan kecuali .....
Untuk melumasi bagian-bagian mesin yang bergesekan
Untuk membantu meredam getaran mesin
Untuk membantu pendinginan mesin
Untuk mencegah terjadi karat pada komponen-komponen mesin
sebagai bahan bakar terjadinya proses pembakaran mesin
Komponen sistem pelumasan berfungsi untuk mendeteksi(sensor) bila tekanan kerja oli mesin di bawah spesifikasi melalui lampu peringatan tekanan oli ...
Katup pengatur tekan
Switch tekanan oli
Oli strainer
Saringan oli
Komponen sistem pelumasan yang berfungsi untuk menghisap dan menekan minyak pelumas ke bagian-bagian mesin yang memerlukan pelumasan adalah ...
Saluran Oli
Katup Pengatur Tekan
Saringan Oli
pompa Oli
Berdasarkan kekentalannya, oli dapat dibagi dua yaitu...
oli single grade dan oli doble grade
oli double grade dan oli multigrade
oli single grade dan oli multigrade
oli multigrade dan bygrade
oli single grade dan oli bygrade
sistem yang berfungsi untuk melumasi bagian-bagian mesin kendaraan, disebut...
sistem pendingin
sistem pelumas
sistem udara
sistem pengapian
Sistem rem pada mobil dibagi 2 jenis yaitu
Rem Cakram dan tromol
Rem Tromol dan Rem Trombol
Rem manual dan otomatis
Diskbrake dan brakepad
Berikut ini merupakan Cara kerja rem cakram, kecuali..
Cara kerjanya adalah dengan mengapit rotor menggunakan dua buah kampas yang digerakkan piston.
Rem ini bekerja dengan menjepit cakram yang biasanya dipasangkan pada roda kendaraan, untuk menjepit cakram digunakan caliper yang digerakkan oleh piston untuk mendorong kampas rem ke cakram.
Pada rem cakram tekanan fluida dari pedal rem akan diteruskan pada piston yang terdapat di caliper, caliper tersebut yang akan mendorong kampas sehingga bergesekan dengan piringan rotor sehingga terjadi pengereman
rem tromol akan berkerja dari adanya gesekan yang akan di ubah menjadi energi putar pada tromol menjadi energi gerak. Dengan adanya gerakan tersebut otomatis roda akan berhenti namun diimbangi dengan sushu atau temperatur semakin meningkat.
Apa nama komponen tersebut?
Brakeshoe
Brakepad
Brakecaliper
Brakedisk
Fungsi dari komponen ini adalah
Meringankan kerja pedal rem ketika ditekan
Meringankan beban kampas rem
Tidak ada fungsi
Sebagai komponen yang bergesekan dengan diskbrake
Berfungsi untuk?
Bagian utama pada pengereman rem Tromol
Sebagai media pengereman yang akan dijepit oleh kampas rem
Sebagai peringan kerja pedal rem saat ditekan
Sebagai komponen yang mendorong kampas rem agar menjepit
Membuat tekanan fluida dan wadah fluida
Membuat kendaraan berhenti
Mendorong kampasrem
Semua salah
Bagaimana cara mengecek keausan pada kampas rem?
Periksa warna kampas rem
Periksa suhu kampas rem
Periksa ketebalan kampas rem
Periksa kekuatan kampas rem
Bagaimana cara mengetahui kapan saatnya mengganti cakram rem pada kendaraan?
Periksa tekanan ban secara berkala dan ganti jika terlalu rendah.
Tunggu hingga cakram rem benar-benar aus sebelum menggantinya.
Ganti cakram rem hanya jika terjadi kebocoran pada sistem rem.
Periksa ketebalan cakram rem secara berkala dan ganti jika sudah mencapai batas minimum.
Perhatikan gambar disamping!
Pada gambar tersebut, sedang melakukan pemeriksaan...
a. Keolengan
b. Kerataan
c. Kepresisian
d. Keausan
e. Ketebalan
Komponen yang bergesekkan dengan tromol pada saat terjadi pengereman adalah....
a. adjusting screw
b. Backing plate
c. Brake lining
d. Brake shoe
e. Brake pad
Komponen yang tidak termasuk dalam sistem rem tromol adalah...
a. Brake shoe
b. Backing plate
c. Disc brake
d. Wheel Cylinder/Silinder roda
e. Master silinder
Pemeriksaan keolengan piringan pada rem cakram menggunakan alat….
a. Mistar baja
b. Feeler gauge
c.Vernier caliper
d. Dial gauge
e. Dial bore gauge
Perhatikan gambar disamping!
Pemeriksaan/pengukuran diameter dalam tromol menggunakan alat...
a. Jangka sorong
b. Mistar baja
c. Feeler gauge
d. Silinder bore gauge
e. Dial gauge

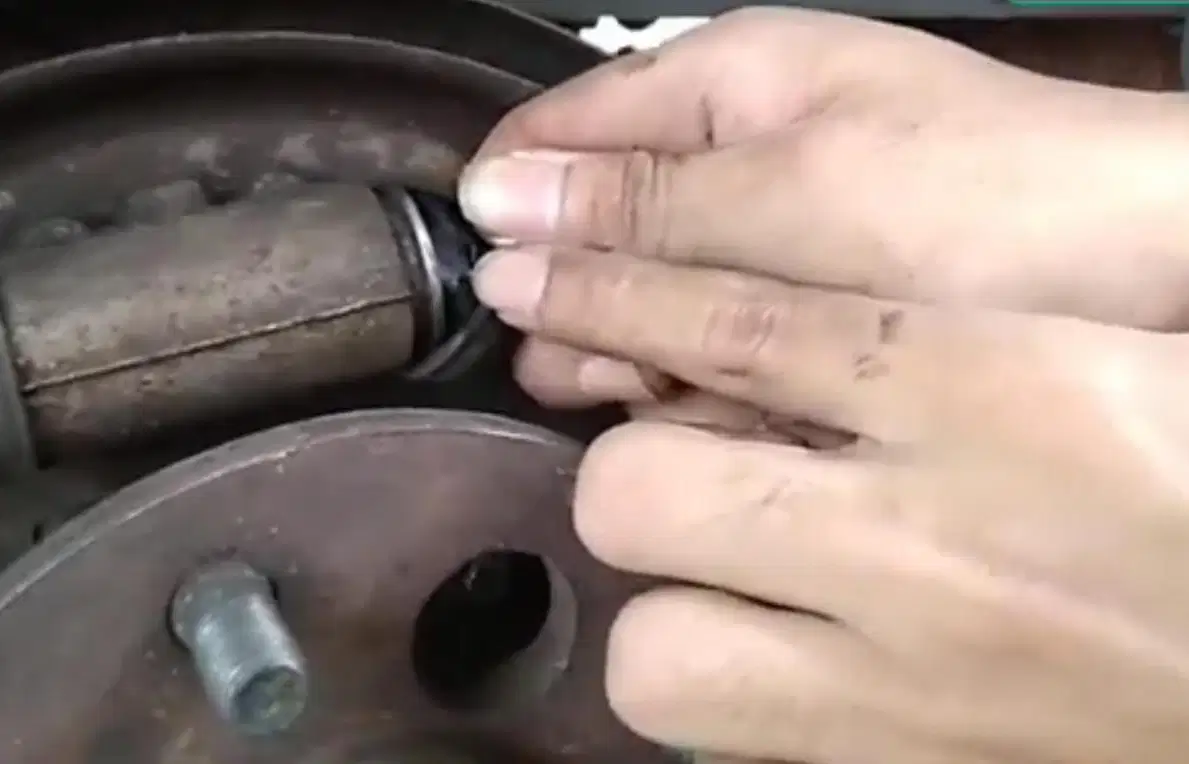

23. Perhatikan gambar samping!
Gambar berikut sala satu proses perawatan komponen rem tromol untuk mengecek kebocoran dan korosi, komponen yang dimaksud adalah....
a. Piston
b. Silinder roda/wheel cylinder
c. Return spring pegas pengemudi
d. Brake shoe adjuster
e. Parking brake cable
Apakah penyebab gangguan bila isolator dan elektroda sangat kotor oleh endapan serta berwarna coklat muda atau hitam ?
Campuran bahan bakar gemuk
Koil pengapian lemah
Isolator kabel busi bocor
Seal katup aus
Campuran bahan bakar kurus
Type busi sebelah kanan pada gambar, adalah
Busi NGK
Busi terbakar
Busi Panas
Busi dingin
Warna abu-abu atau merah bata pada ujung besi atau insulator pada busi mengindikasikan....
Engine mengalami overheating
Kondisi busi dalam keadaan baik dan normal
Adanya ketidak seimbangan campuran bahan bakar dan udara
Busi dalam keadaan terlalu panas

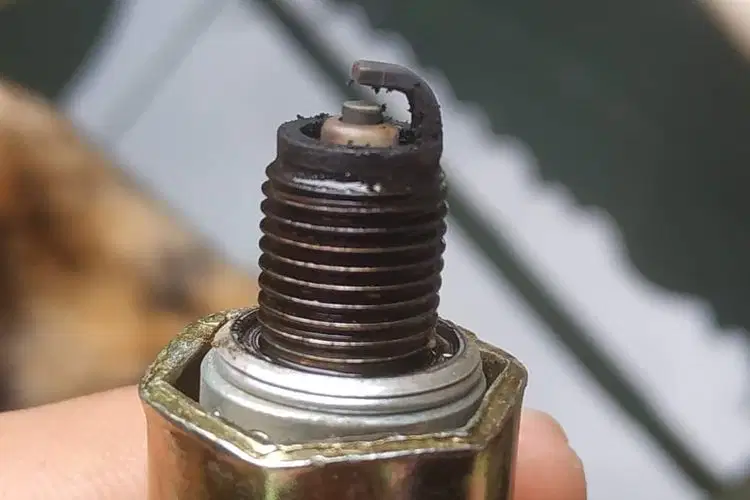

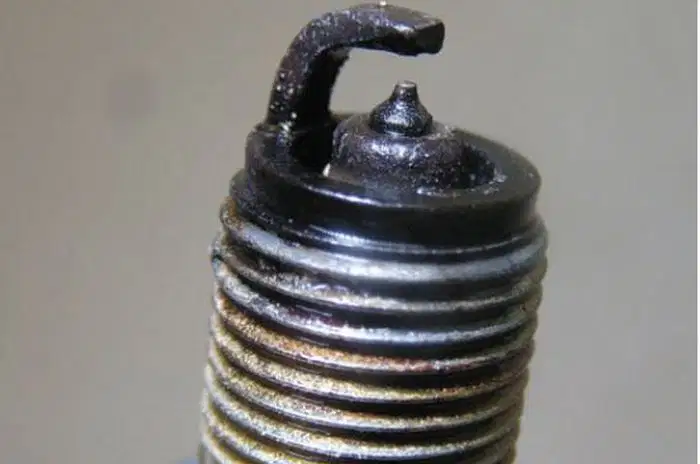

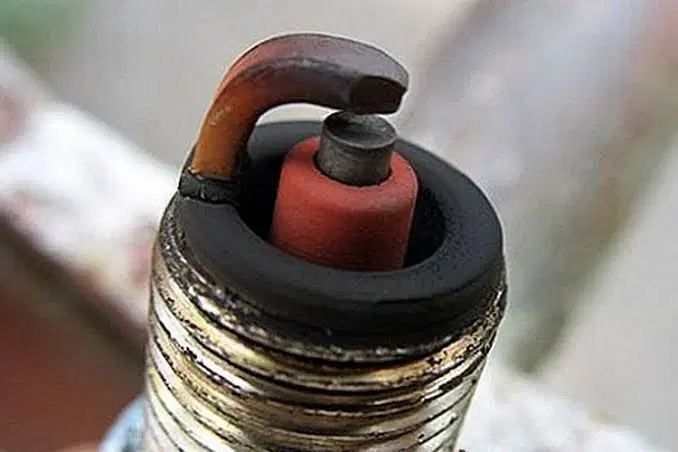

Di bawah ini yang menunjukkan kondisi busi normal yaitu....
Gambar dibawah ini merupakan indicator pada panel instrument yaitu …
High Beam Warnin Light
Engine Coolant/Temperatur Gauge
Park Brake Indicator
Engine Oil Pressure indicator
Gambar dibawah ini merupakan indicator pada panel instrument yaitu …
High Beam Warnin Light
Engine Coolant/Temperatur Gauge
Park Brake Indicator
Engine Oil Pressure indicator
Gambar dibawah ini merupakan indicator pada panel instrument yaitu.…
High Beam Warning Light
Fuel Gauge
Park Brake Indicator
Engine Oil Pressure indicator
Indikator rem menyala menunjukan bahwa …
Mobil berhenti
Mobil melaju 100 km/jam
Rem parkir masih aktif
Rem tromol rusak
Rem cakram aus
Lampu check engine pada mobil termasuk multifunction indikator lamp atau disebut dengan …
SLIM
MID
MIL
MLD
Lampu indikator aku menyala terus menunjukkan bahwa …
Aki kondisi baik
Tegangan aki menurun
Aki mengisi dengan baik
Kabel aki putus
Massa tidak berfungsi dengan baik
Lampu yang digunakan menerangi bagian dalam mobil disebut …
Lampu sen
Lampu indikator
Lampu kepala
Lampu interior
Lampu rem
"Stop light" digunakan untuk…
Tanda belok
Tanda mengerem atau berhenti
Tanda waktu senja atau gelap
Tanda konvoi
Tanda mundur
Alat tambahan pembersih kaca mobil disebut dengan …
Wiper
Washer
Whisle
White
Castle
