Worksheetstest nª4 de sistema de mando neumatico
Total questions: 10
Worksheet time: 2mins
En la siguiente figura, que indica cuando se activa el sensor a0
vastago extendido
vastago contraido
vastago en reposo
vastago adoptado
En la siguiente figura, que indica cuando se activa el sensor a2
vastago extendido
vastago contraido
vastago en reposo
señal no utilizada
En los siguientes dispositivos, que sensores se les asignarian al cilindro B, para indicar la posiciòn del vastago.
a0 y a1
b0 y b1
b1 y b2
a0 y b0
En los siguientes dispositivos,si se asigna la secuencia: A+ B+ C+ A- B- C- , cual deberia ser la primera señal de mando para iniciar la secuencia.
PM
bb1A1
a1
a0
En los siguientes dispositivos, si se asigna la secuencia: A+ B+ C+ A- B- C- , que sensor se activa para indicar que se completo toda la secuencia
PM
a1
c0
b1
En la figura mostrada, que es Z0.
unidad de mantenimiento
válvula reguladora de caudal
cilindro neumático
valvula 3/2 NC con retorno por muelle.
En la figura, que dispositivo es el elemento 1S3.
VALVULA PULSADOR NA CON RETORNO POR MUELLE
VALVULA PULSADOR NC CON RETORNO POR MUELLE
VALVULA CON ACCIONAMIENTO POR RODILLO NA CON RETORNO POR MUELLE
VALVULA CON ACCIONAMIENTO POR RODILLO NC CON RETORNO POR MUELLE
En la figura, que dispositivo es el elemento 1V1.
VALVULA SELECTORA
VALVULA CON AMORTIGUADOR
VALVULA SOLENOIDE
VALVULA AND

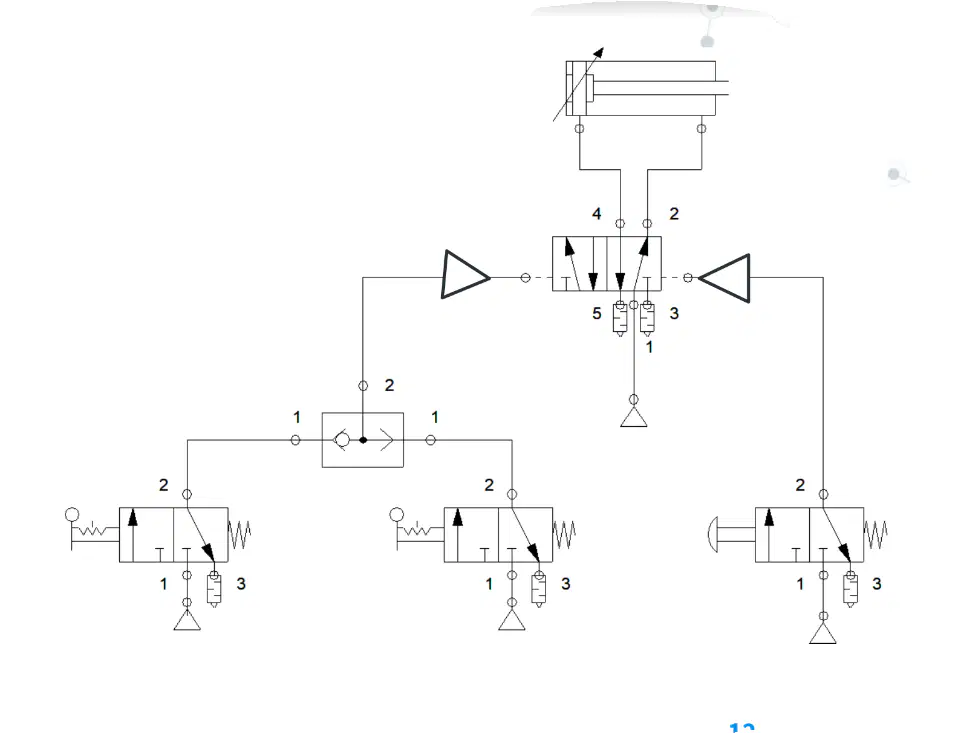

Del siguiente grafico, de cuantas maneras se puede activar el avance del vástago del cilindro.
1
2
3
4
Del siguiente grafico, de cuantas maneras se puede activar el retroceso del vástago del cilindro.
1
2
3
4
