WorksheetsTao mệt lắm rồi oi oi oi baka(công nghệ)
Total questions: 44
Worksheet time: 22mins
Các khối nào sau đây là khối đa diện đã học?
Hình nón, hình cầu, hình trụ.
Hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều.
Hình lăng trụ, hình nón, hình cầu.
Hình hộp chữ nhật, hình chỏm cầu, nửa hình trụ.
Khẳng định nào sau đây sai?
Bản vẽ kỹ thuật trình bày các thông tin của sản phẩm dưới dạng hình ảnh, kí hiệu.
Bản vẽ kỹ thuật thường không vẽ theo tỉ lệ.
Bản vẽ kỹ thuật thường được phân thành 2 loại: Bản vẽ cơ khí và bản vẽ xây dựng.
Bản vẽ kỹ thuật thường vẽ theo các kí hiệu quy ước thống nhất.
Hình cắt dùng để
biểu diễn rõ hơn cấu tạo bên trong của vật thể.
biểu diễn cấu tạo bên ngoài của vật thể.
biểu diễn các hình chiếu trục đo.
biểu diễn nét vẽ của vật thể.
Đường nhìn thấy, đường bao thấy của vật thể được vẽ bằng nét
liền đậm.
liền mảnh.
chấm gạch.
đứt.
Phép chiếu nào dùng để vẽ các hình chiếu vuông góc?
Phép chiếu xuyên tâm.
Phép chiếu vuông góc.
Phép chiếu song song.
Phép chiếu trục đo.
Hình được tạo bởi đáy là một đa giác đều và các mặt bên là những tam giác cân bằng nhau có chung đỉnh là hình gì?
Hình hộp chữ nhật.
Hình chóp đều.
Hình lập phương.
Hình lăng trụ đều.
Cho vật thể có các mặt A, B, C, .., G và các hình chiếu từ 1, 2, ..., 9. Số 2, 5, 7 lần lượt tương ứng với các mặt nào của vật thể?
A, D, G
C, E, F
D, A, G
D, G, A
Cho các vật thể sau. Hình dạng theo thứ tự từ trái sang phải của các vật thể là:
Nón cụt, chỏm cầu, nửa hình trụ.
Đới cầu, nón cụt, chỏm cầu.
Đới cầu, chỏm cầu, nửa hình trụ.
Đới cầu, chỏm cầu, nón cụt.
Cho bản vẽ các vật thể A, B, C, D. Phần vật thể A có hình dạng gì?
Hình trụ.
Hình nón cụt.
Hình hộp.
Hình chóp cụt
Bản vẽ tương ứng với vật thể C?
Bản vẽ 1
Bản vẽ 2
Bản vẽ 3
Bản vẽ 4
Vật thể B là sự kết hợp của các khối hình học nào?
Hình hộp, chỏm cầu.
Nón cụt, hình trụ.
Hình trụ, hình hộp.
Nón cụt, hình hộp.
Khổ giấy A0 chia được thành bao nhiêu khố giấy A2?
2.
4.
6.
8.
Kích thước (mm) nào sau đây là kích thước của khổ giấy A1 theo TCVN?
1189 x 841.
841 x 594.
594 x 420.
420 x 297.
Đường tâm đường tròn, đường trục đối xứng của vật thể được vẽ bằng nét gì?
Nét đứt mảnh.
Nét liền đậm.
Nét gạch dài - chấm - mảnh.
Nét liền.
Đường kích thước, đường gióng được vẽ bằng nét gì?
Nét đứt.
Nét liền đậm.
Nét gạch dài - chấm - mảnh.
Nét liền mảnh.
Một hộp tôn vuông kích thước 100 x 100 (mm) được vẽ trên bản vẽ với kích thước 300 x 300 (mm), hỏi tỉ lệ vẽ là bao nhiêu?
1: 3.
3: 1.
10: 1.
30: 1.
Khi quay một tam giác vuông quanh một cạnh góc vuông cố định ta được hình gì?
Hình trụ.
Hình nón.
Hình nón cụt.
Hình chỏm cầu.
Hình được bao bởi hai mặt đáy là hai hình đa giác đều bằng nhau và các mặt bên là các hình chữ nhật bằng nhau là hình gì?
Hình hộp chữ nhật.
Hình chóp đều.
Hình trụ.
Hình lăng trụ đều.
Các hình chiếu của hình cầu có đặc điểm gì?
Đều là hình chữ nhật.
Đều là hình vuông.
Đều là hình tam giác.
Đều là hình tròn.
Nếu đặt mặt đáy của hình nón song song với mặt phẳng chiếu cạnh thì hình chiếu cạnh là hình gì?
Hình tam giác vuông.
Hình tam giác đều.
Hình tròn.
Hình chữ nhật.
Khối nào sau đây là khối tròn xoay?
Hình hộp chữ nhật, hình lăng trụ đều, hình chóp đều.
Hình trụ, hình nón, hình cầu.
Hình hộp chữ nhật, hình lăng trụ đều, hình nón cụt.
Hình nón cụt, hình cầu, hình trụ.
Đường tâm đường tròn, đường trục đối xứng của vật thể được vẽ bằng nét gì?
Nét đứt mảnh.
Nét liền đậm.
Nét gạch dài - chấm - mảnh.
Nét liền.
Nếu đặt mặt đáy của hình lăng trụ tam giác đều song song với mặt phẳng chiếu bằng thì hình chiếu bằng của nó là hình gì?
Hình chữ nhật
Hình vuông
Tam giác đều
Hình bình hành.
Câu phát biểu nào sau đây đúng về cách tạo thành khối hình tròn xoay?
Khi quay nửa hình tròn một vòng quanh đường kính cố định ta được hình trụ.
Khi quay hình chữ nhật một vòng quanh cạnh cố định ta được hình trụ.
Khi quay hình tam giác vuông một vòng quanh cạnh góc vuông cố định ta được hình cầu.
Khi quay hình chữ nhật một vòng quanh cạnh cố định ta được hình nón.
Câu phát biểu nào sau đây sai?
Các hình chiếu vuông góc của hình hộp chữ nhật đều là hình chữ nhật.
Các hình chiếu vuông góc của hình cầu đều là hình tròn.
Hình chiếu đứng và hình chiếu cạnh của hình chóp đều là tam giác cân.
Các hình chiếu vuông góc của hình trụ đều là tam giác cân.

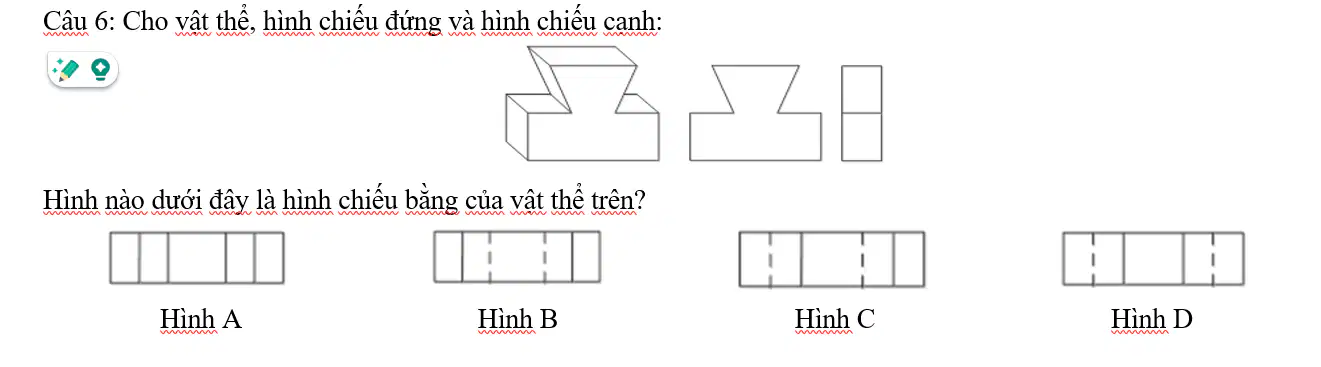

Câu 6: Cho vật thể, hình chiếu đứng và hình chiếu cạnh:
Hình A
Hình B
Hình C
Hình D
Kích thước trên bản vẽ kĩ thuật được tính theo đơn vị là
milimét (mm)
decimét (dm)
centimét (cm)
mét (m)
Hình được bao bởi mặt đáy là đa giác đều và các mặt bên là các hình tam giác cân bằng nhau có chung đỉnh là hình gì?
Hình hộp chữ nhật
Hình chóp đều
Hình lập phương
Hình lăng trụ đều
Nếu đặt mặt đáy của hình chóp tứ giác đều song song với mặt phẳng chiếu đứng thì hình chiếu đứng là hình gì?
Hình tam giác vuông
Hình tam giác đều
Hình vuông
Hình chữ nhật
Cho các vật thể A, B, C và các hình chiếu. Hình chiếu đứng của A, B, C lần lượt là:
1, 2, 3
3, 2, 1
3, 1, 2
2, 3, 1
Hãy xác định lần lượt hình chiếu bằng của vật thể A, B, C?
4, 5, 6
6, 4, 5
5, 4, 6
4, 6, 5
Ba hình chiếu vuông góc của B là:
1, 4, 9
1, 6, 9
1, 5, 7
1, 6, 8
Số 2, 6, 9 lần lượt tương ứng với các mặt nào của vật thể?
E, F, C
C, A, G
C, A, D
G, B, A
Số 3, 5, 8 lần lượt tương ứng với mặt nào của vật thể?
E, B, C
B, E, C
B, E, A
E, F, D
Số 1, 4, 6 lần lượt tương ứng với mặt nào của vật thể?
E, B, C
H, G, B
B, E, A
E, F, D
Hình chiếu cạnh có hướng chiếu
từ trước tới
từ trên xuống dưới
từ trái qua phải
từ phải qua trái
Đơn vị nào sau đây được sử dụng làm đơn vị đo góc trên BVKT?
Mét (m), decimét (dm).
Centimét (cm), decimét (mm)
Kilomét (km), centimét (cm)
Độ, phút, giây.
Mặt phẳng chính diện P1 gọi là
mặt phẳng hình chiếu cạnh.
mặt phẳng hình chiếu bên trái.
mặt phẳng hình chiếu đứng.
mặt phẳng hình chiếu bên phải.
Một hộp tôn vuông kích thước 50 x 50 (mm) được vẽ trên bản vẽ với kích thước 100 x 100 (mm), hỏi tỉ lệ vẽ là bao nhiêu?
1: 2.
2: 1.
1: 5.
5: 1.
Xử lý bề mặt có trong phần nào của bản vẽ chi tiết?
Yêu cầu kĩ thuật.
Hình biểu diễn.
Kích thước.
Khung tên.
Trong bản vẽ kĩ thuật, chiều rộng nét mảnh thường lấy
bằng 3/4 chiều rộng nét đậm.
bằng hai lần chiều rộng nét đậm.
bằng 1/2 chiều rộng nét đậm.
bằng 1/4 chiều rộng nét đậm.
Điền vào chỗ trống: Khi biểu diễn hình chiếu: Cạnh nhìn thấy được vẽ bằng nét………………..…, cạnh khuất được vẽ bằng nét………………...
chấm gạch, liền đậm.
liền đậm, đứt mảnh.
đứt, liền mảnh.
liền mảnh, liền đậm.
Tỉ lệ 1: 2 trên bản vẽ có ý nghĩa như thế nào?
Kích thước trên bản vẽ gấp hai lần kích thước thực.
Kích thước trên bản vẽ bằng kích thước thực.
Kích thước trên bản vẽ bằng một nửa kích thước thực.
Là tỉ lệ phóng to của bản vẽ.
Khổ giấy A0 chia được thành bao nhiêu khố giấy A4?
4.
6.
8.
16.
