Prueba de Nivel Automatización

Total questions: 29

Worksheet time: 18mins

Name
Class
Date
1.

¿Cuál es la compuerta lógica que representa este bloque?

a)

AND

b)

OR

c)

NOT

d)

NAND

2.

¿Qué símbolo representa la compuerta AND en un diagrama de bloques (FBD)?

a)

a

b)

b

c)

c

d)

d

3.

¿Qué significa la sigla FBD en el contexto de Logosoft?

a)

Diagrama de Bloques Funcionales

b)

Diagrama de Flujo de Bloques

c)

Función Binaria Digital

d)

Función de Bloque Digital

4.

En un circuito FBD, ¿qué estado lógico tiene la entrada para que la compuerta OR entregue una salida en 1?

a)

Solo una entrada debe ser 0

b)

Ambas entradas deben ser 1

c)

Al menos una entrada debe ser 1

d)

Ambas entradas deben ser 0

5.

¿Qué tipo de compuerta lógica tiene una salida en 1 solo cuando todas sus entradas son 1?

a)

OR

b)

XOR

c)

AND

d)

NOR

6.

Si se aplica un 1 a cada entrada de una compuerta de la imagen adjunta ¿qué salida obtendremos?

a)

0

b)

1

c)

Desconocido

d)

Depende de la entrada

7.

Dado el siguiente circuito FBD con compuertas lógicas, si I1 = 1 y I2 = 0, ¿cuál es el valor de la salida Q1?

a)

0

b)

1 en ciertas condiciones

c)

desconocido

d)

1

8.

En el circuito, si ambas entradas son 0, ¿cuál será la salida?

a)

1

b)

0

c)

Indefinida

d)

1 si una entrada cambia

9.

Considera el siguiente circuito con dos compuertas; si las entradas tienen un valor 1 y 1, ¿Cuál será el valor final del circuito?

a)

1

b)

No se puede determinar

c)

Depende del tipo de compuerta

d)

0

10.

En un circuito que combina compuertas AND y OR, ¿cuál de las siguientes condiciones produce una salida de 1?

i) La entrada de la compuerta OR es 1

ii) Ambas entradas de la compuerta AND son 1

iii) Una de las entradas de la compuerta AND es 0

a)

Solo i

b)

Solo ii

c)

i y ii

d)

i y iii

11.

Un circuito FBD combina una compuerta OR y una compuerta NOT para obtener una salida que sea la negación de la salida de OR. ¿Qué valor tendrá la salida si las entradas son I1 = 0 e I2 = 1?

a)

1

b)

Desconocido

c)

Depende de la entrada I2

d)

0

12.

En un sistema automatizado, se utilizan dos sensores: S1 (activo = 1) y S2 (activo = 1). Si ambos deben estar activos para iniciar un proceso, ¿qué compuerta lógica utilizarías en un diagrama FBD?

a)

OR

b)

AND

c)

NOT

d)

NOR

13.

En un circuito que usa una compuerta XOR, ¿Qué valores deben tener sus entradas para obtener un valor 1 en la salida?

i. 0 – 0

ii. 0 – 1

iii. 1 – 0

iv. 1 – 1

a)

Solo i

b)

Solo ii

c)

Solo i y iii

d)

Solo ii y iii

14.

Tienes un sistema de seguridad con dos sensores de puerta. Si cualquiera de las dos puertas está abierta (tienen valor = 1), se activa una alarma (salida = 1). ¿Qué compuerta lógica deberías utilizar en un diagrama FB? (escribe tu respuesta)

4 lines
15.

Para el siguiente FBD, seleccione la alternativa correcta de funcionamiento.

a)

Cuando la entrada I1 tenga un valor 1, el bloque B001 contará 1 unidad

b)

Cuando la entrada I1 tenga un valor 1 momentáneo, el temporizador comenzará a contar 3 segundos y la salida tendrá valor 1.

c)

La entrada I1 debe activarse 3 veces para que la salida Q1 tenga valor 1

d)

La salida Q1 tendrá valor 1 solo cuando la entrada I1 permanezca con valor 1 y el temporizador cuente 3 segundos.

16.

Según la imagen adjunta correspondiente al software Zeliosoft, ¿para que sirve el ícono de la izquierda?

a)

Simulación

b)

Monitorización

c)

Edición

d)

Conexión online

17.

Según la imagen adjunta correspondiente al software Zeliosoft, ¿para que sirve el ícono del centro?

a)

Simulación

b)

Monitorización

c)

Edición

d)

Test online

18.

El siguiente símbolo corresponde a

a)

Contador

b)

Contacto abierto

c)

Contacto cerrado

d)

Temporizador

19.

El siguiente símbolo corresponde a

a)

Contador

b)

Contacto abierto

c)

Contacto cerrado

d)

Temporizador

20.

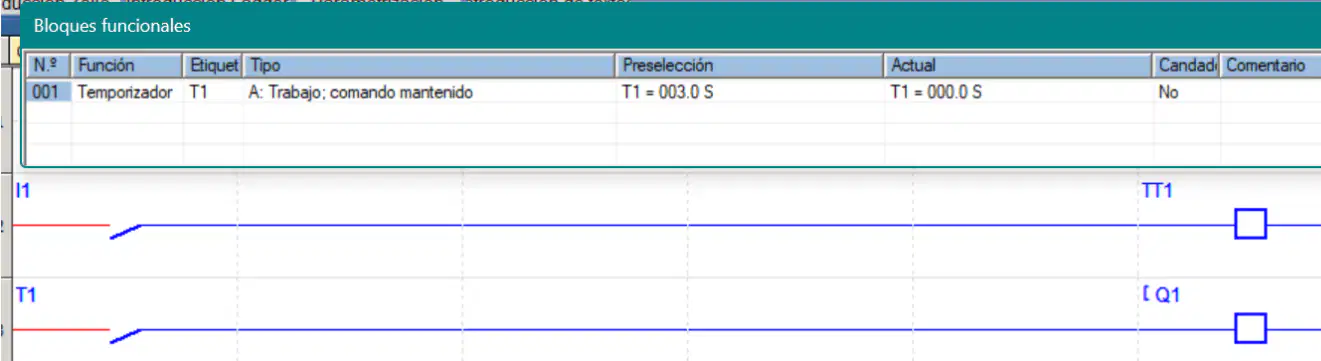

Según la imagen adjunta. ¿cuándo se activará Q1?

a)

Inmediatamente al activar I1

b)

Cuando pasen 4 segundos de activar I1

c)

Cuando pasen 3 segundos de activar I1

d)

Inmediatamente al desactivar I1

21.

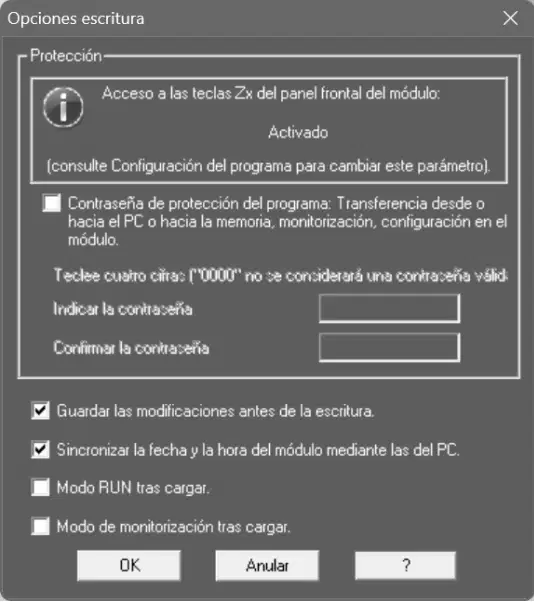

La siguiente imagen ¿en qué momento aparece?

a)

Al simular

b)

Al configurar el plc

c)

Al cargar el programa al plc

d)

Al detener el programa

22.

¿cuál es el modelo de zeliosoft utilizado en clases?

a)

SR2B201BD

b)

SR2B201DB

c)

SR2B201E

d)

SR2B201JD

23.

Según la imagen adjunta. ¿qué tipo de compuerta lógica representa?

a)

OR

b)

NOR

c)

AND

d)

NAND

24.

Según la imagen adjunta. ¿qué tipo de compuerta lógica representa?

a)

OR

b)

NOR

c)

AND

d)

NAND

25.

¿En qué ocasión aparecen los siguientes símbolos?

a)

Al transferir el programa al plc

b)

Al simular un programa

c)

Al editar un programa

d)

Al detener un programa

26.

¿para qué sirve el siguiente símbolo?

a)

Ver y activar entradas

b)

Ver y activar salidas

c)

Ver entradas y salidas

d)

Ver el conteo de los temporizadores

27.

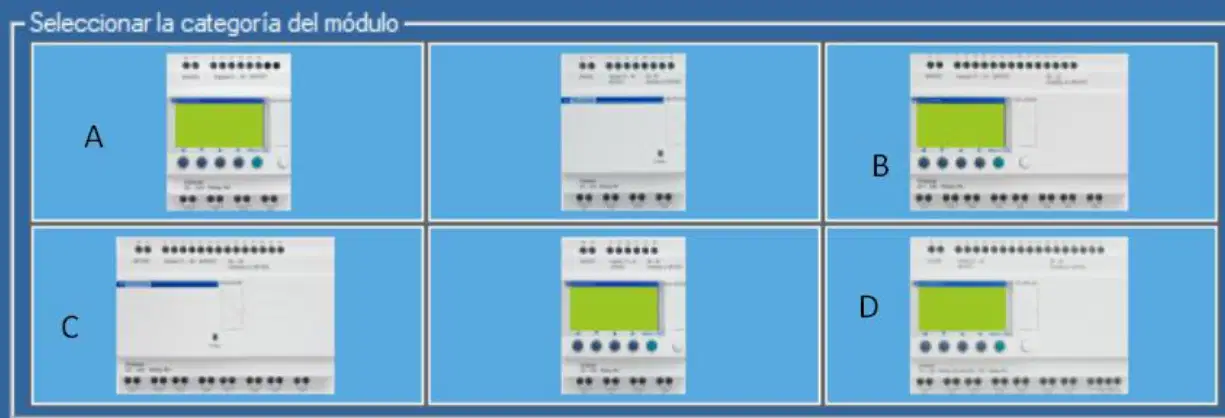

Según lo practicado en clases, ¿Cuál es el módulo Zelio que debe seleccionar para poder realizar la comunicación con el pc?

a)

A

b)

B

c)

C

d)

D

28.

Para visualizar los siguiente es necesario activar:

a)

b)

c)

d)

29.

Para visualizar los siguiente es necesario activar:

a)

b)

c)

d)
