TEKNIK PEMESINAN FRAIS

Total questions: 50

Worksheet time: 40mins

Name
Class
Date
1.

Apa prinsip dasar dari pemesinan frais?

a)

Menggunakan mesin penggiling untuk memotong benda kerja.

b)

Prinsip dasar dari pemesinan frais adalah menggunakan alat potong berputar untuk menyayat material dari benda kerja

c)

Menggunakan alat potong yang tidak berputar untuk menghilangkan material.

d)

Menggunakan alat potong datar untuk menambah material pada benda kerja.

2.

Sebutkan dua jenis alat pemesin yang umum digunakan dalam pemesinan frais!

a)

Mesin bubut dan mesin gerinda

b)

Mesin frais horizontal dan mesin frais vertikal

c)

Mesin bor dan mesin penggiling

d)

Mesin pemotong laser dan mesin plasma

3.

Apa yang dimaksud dengan parameter pemesinan dalam proses frais?

a)

Kecepatan potong, tekanan pemotongan, dan waktu pemesinan.

b)

Kedalaman potong, sudut potong, dan laju makan.

c)

Parameter pemesinan dalam proses frais adalah kecepatan potong, kedalaman potong, dan laju makan.

d)

Kecepatan angkat, kedalaman potong, dan laju pemotongan.

4.

Sebutkan faktor-faktor yang mempengaruhi kecepatan pemesinan!

a)

Jenis material, Jenis alat pemotong, Kecepatan putaran mesin, Umpan (feed rate), Kondisi pendinginan

b)

Jumlah pekerja di pabrik

c)

Waktu pengeringan material

d)

Kualitas cat pada permukaan

5.

Apa yang dimaksud dengan proses frais?

a)

Proses frais adalah jenis mesin perkakas yang dapat mengurangi benda kerja dengan cara pahat berputar dan benda kerja berputar.

b)

Proses frais adalah jenis mesin perkakas yang memiliki keistimewaan tersendiri karena dapat melakukan berbagai proses pelepasan logam dengan penyayatan benda kerja yang berputar.

c)

Proses frais adalah jenis mesin yang memiliki keistimewaan karena dapat membuat poros ataupun shaft dari proses pemesinan yang dilakukan.

d)

Proses frais adalah jenis mesin yang memiliki keistimewaan karena dapat membuat lubang pada benda kerja dari proses pemesinan yang dilakukan.

6.

Prinsip kerja mesin frais mesin frais adalah....

a)

prinsip kerja mesin frais adalah mengurangi diameter benda kerja dengan benda kerja berputar dan pahat melakukan penyayatan memanjang ataupun melintang.

b)

prinsip kerja mesin frais adalah melubangi benda kerja dengan pahat yang berputar dan benda kerja yang diam.

c)

prinsip kerja mesin frais adalah gerak potong dilakukan oleh pahat yang berasal dari putaran spindel dan gerak makan oleh benda kerja yang berputar.

d)

prinsip kerja mesin frais adalah gerak potong dilakukan oleh pahat dan gerak makan oleh benda kerja yang berputar yang berasal dari putaran spindel mesin.

e)

prinsip kerja mesin frais adalah gerak potong dilakukan oleh pahat yang berasal dari putaran spindel dan gerak makan oleh benda kerja yang berasal dari gerakan meja kerja secara translasi.

7.

4 cara pemasangan benda kerja pada mesin frais, kecuali....

a)

benda kerja diikatkan pada ragum yang dipasang dengan baut pada meja mesin

b)

benda kerja ditaruh pada meja mesin frais

c)

benda kerja langsung diikatkan pada meja mesin

d)

benda kerja dipasangkan pada alat spesial yang nantinya dapat diikatkan pada ragum

e)

benda kerja diikatkan pada pelat cekam atau diantara dua senter.

8.

Mesin frais dapat mengerjakan benda kerja berikut ini kecuali....

a)

Bidang rata

b)

Alur pada benda kerja

c)

Roda Gigi

d)

Diameter benda kerja

e)

Bidang bertingkat

9.

proses kerja mesin frais adalah....

a)

Benda kerja diam alat potong bergerak lurus bolak-balik.

b)

Alat potong berputar, benda kerja digerakkan perlahan.

c)

Benda kerja berputar, alat potong digerakkan perlahan.

d)

Alat potong dan benda kerja berputar.

e)

Benda kerja diam, alat potong digerakkan bolak-balik.

10.

K3 Kepanjangan dari....

a)

Keamanan dan Keselamatan Kerja

b)

Keamanan dan Kesehatan Kerja

c)

Kesehatan dan Ketekunan Kerja

d)

Keselamatan dan Kesehatan Kerja

e)

Ketekunan dan Keselamatan Kerja

11.

Peralatan Keselamatan Kerja yang sering digunakan pada mesin frais adalah....

a)

Kacamata

b)

Penutup Kepala

c)

Masker

d)

Penutup Telinga

e)

Sarung Tangan

12.

Pekerjaan yang dapat dikerjakan pada mesin frais adalah, kecuali....

a)

Meratakan sisi

b)

Membentuk bidang bersudut

c)

Membentuk bidang segi beraturan

d)

Membubut ulir

e)

Membesarkan lubang

13.

Bahaya dan reiko kerja pada mesin frais adalah, kecuali....

a)

Mata terkena chip (tatal)

b)

Tangan terkena cutter pisau frais

c)

Kaki terkilir

d)

Terpeleset karena licin

e)

Baju/ Wearpak terselip

14.

Berikut adalah gambar mesin frais jenis

a)

Plano

b)

Ram

c)

Drum

d)

Universal

e)

Vertikal

15.

Bagian mesin yang hanya ada pada mesin frais horizontal adalah

a)

Column

b)

Over arm

c)

Sadle

d)

Base

e)

Head

16.

gambar diatas merupakan jenis mesin frais..

a)

horizontal

b)

vertikal

c)

universal

d)

meja

17.

berikut ini pemasangan benda kerja pada ragum yang benar, kecuali...

a)
b)
c)
d)
18.

gambar tersebut adalah....

a)

arbor

b)

spindle

c)

head

d)

motor

19.

Gambar berikut adalah gambar ragum...

a)

datar

b)

busur

c)

pelat

d)

universal

20.

Gambar yang menunjukan kepala lepas adalah…

a)
b)
c)
d)
21.

Termasuk juga bahan pahat terbuat dari HSS, kepanjangan HSS adalah

a)

High Stainless Steel

b)

High Steel Stainless

c)

High Speed Stainless

d)

High Speed Stainless

e)

High Speed Steel

22.

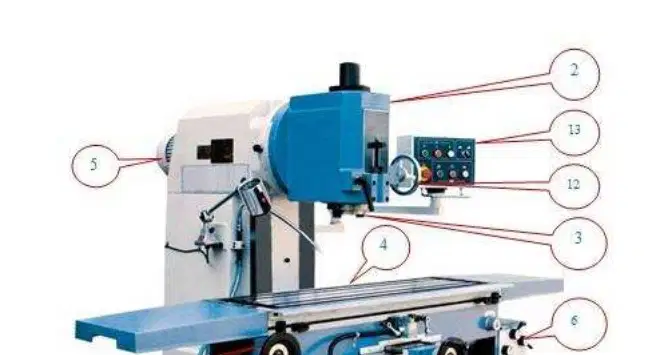

Bagian mesin frais yang ditunjukkan oleh gambar no 8 adalah....

a)

Spindel

b)

Lutut/Knee

c)

Gearbox Feeding

d)

Transmisi

23.

Bagian mesin frais yang ditunjukkan oleh gambar no 11 adalah....

a)

Handel Gerak Memanjang

b)

Pendukung Lutut/Knee

c)

Kolom/Bodi

d)

Handel gerak melintang

24.

Bagian mesin frais yang ditunjukkan oleh gambar no 1 adalah....

a)

Meja/Bed

b)

Pendukung Lutut/Knee

c)

Kolom/Bodi

d)

Handel gerak melintang

25.

Bagian mesin frais yang ditunjukkan oleh gambar no 9 adalah....

a)

Lutut/Knee

b)

Handel Gerak Memanjang

c)

Poros Penggerak Naik Turun Meja

d)

Handel gerak melintang

26.

Bagian mesin frais yang ditunjukkan oleh gambar no 10 adalah....

a)

Pendukung Lutut/Knee

b)

Handel Gerak Memanjang

c)

Poros Penggerak Naik Turun Meja

d)

Handel gerak melintang

27.

Bagian mesin frias yang ditunjukkan oleh no 2 adalah...

a)

Motor Penggerak

b)

Kepala Spindel

c)

Spindel

d)

Switch On-Off moror Spindel

28.

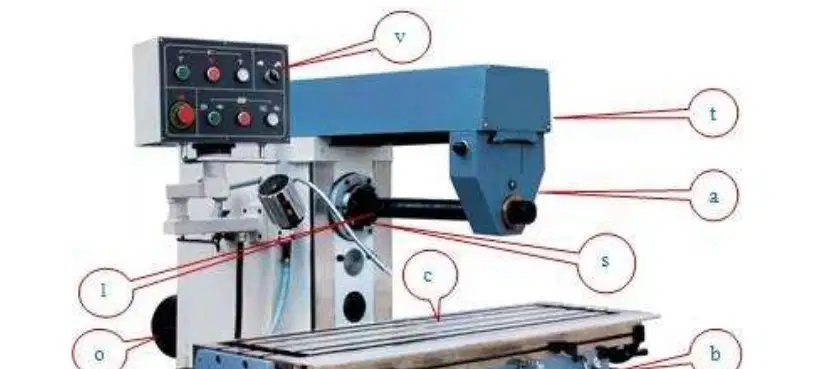

Bagian mesin frais yang ditunjukkan oleh huruf (s) adalah...

a)

Tombol ON-OFF Spindel

b)

Lengan penahan Arbor

c)

Lengan Mesin

d)

Spindel Mesin

29.

Untuk menentukan kecepatan pemotongan dapat dicari dengan rumus

a)

Cs = ( π\pi .d.n)/1000

b)

Cs = ( π\pi .d)/100. π\pi

c)

Cs = (1000. π\pi )/d.n

d)

Cs = (d. π\pi )/(1000.n)

e)

Cs = n. π\pi .d/100

30.

Alat K3 yang paling sesuai digunakan pada proses pengefraisan adalah...

a)

Topi, sarung tangan dan kacamata

b)

Earplug, wearpack dan apron

c)

Topeng, earplug dan sarung tangan

d)

Sepatu safety, kacamata dan wearpack

e)

savety shoes,sarung tangan

31.

Nama lain mesin frais adalah

a)

Turning machine

b)

Lathe machine

c)

Milling machine

d)

Grinding machine

e)

cnc machine

32.

Manakah yang disebut mesin frais vertikal............

a)
b)
c)
d)
e)
33.

Manakah yang disebut mesin frais horizontal............

a)

b)

c)

d)

34.

Pekerjaan yang dapat dikerjakan pada mesin frais adalah, kecuali ….

a)

Meratakan sisi

b)

Membentuk bidang bersudut

c)

Membentuk bidang segi beraturan

d)

Membuat ulir luar

e)

Membuat roda gigi

35.

Mesin perkakasa yang dalam proses kerja pemotongannya dengan menyayat atau memakan benda kerja menggunakan alat potong bermata banyak yang berputar multipoint cutter) adalah mesin mana?

a)

mesin bubut

b)

mesin sekrap

c)

mesin gerinda

d)

mesin gergaji

e)

mesin frais

36.

berikut merupakan gambar pisau frais yang dinamakan..

a)

sisi dan Muka  (Side and Face Cutter)

b)

Pisau Frais Sisi Gigi Silang (Staggered Tooth Side and Face Cutter)

c)

Pisau frais radius (bentuk) (Form Cutter)

d)

Pisau Frais Alur T (T Slot Cutter)

37.

Pisau Jari Radius (Bull Noze Cutter) digunakan untuk pengefraisan...

a)

Pembuatan roda gigi

b)

Pemakanan bagian samping dan muka

c)

Pembuatan roda gigi lurus

d)

bidang alur berbentuk radius cekung

38.

Jenis cutter manakah yang digunakan untuk pekerjaan pembuatan roda gigi?

a)

b)

c)

d)

39.

Jenis pisau frais banyak macamnya, jenis pisau apakah yang digunakan untuk pemakanan pada sisi muka dan pada sisi samping

a)

angular milling cutter

b)

end mill cutter

c)

side milling cutter

d)

face mill cutter

e)

spur gear cutter

40.

Pisau frais dengan bentuk seperti gambar di atas ini digunakan untuk pengerjaan

a)

bentuk alur

b)

bentuk radius cekung

c)

bentuk radius cembung

d)

bentuk ekor burung

e)

bentuk rata

41.

Agar benda kerja yang difrais mampu menghasilkan pembagian segi enam yang beraturan, maka alat yang digunakan adalah.

a)

tail stock

b)

center

c)

ragum

d)

dividing head

e)

arbor

42.

perhatikan gambar diatas ini, metode pemotongan benda kerja tersebut adalah

a)

searah

b)

netral

c)

berlawanan

d)

atas

e)

bawah

43.

Pada pembuatan roda gigi dengan jumlah gigi 40, maka kepala pembagi pada setiap pengefraisannya harus diputar

a)

1 putaran

b)

2 putaran

c)

4 putaran

d)

10 putaran

e)

40 putaran

44.

Apakah fungsi dari kepala pembagi adalah . . . . .

a)

Membantu membagi untuk pembagian sama

b)

Memutar benda kerja pada sudut tertentu

c)

Mencekam benda kerja

d)

Menahan pisau frais

e)

Membantu melepas modul

45.

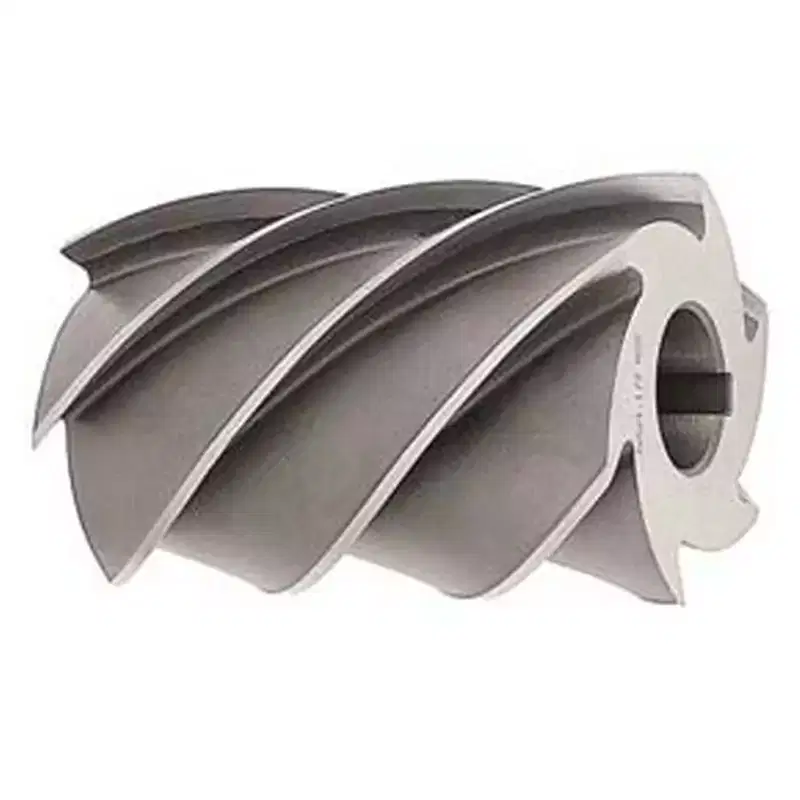

Gambar berikut merupakan jenis pisau frais...

a)

Side Milling Cutter

b)

Helical Plain Cutter

c)

End Mill Cutter

d)

Angular Milling Cutter

46.

Apa fungsi cairan pendingin (coolant) pada mesin frais...

a)

Melicinkan pergerakan pisau

b)

Menyuci tangan operator

c)

Mendinginkan pisau frais

d)

Mengurangi jumlah tatal yang terbentuk

47.



Cara menyetting titik nol pada benda kerja yaitu dengan cara menyentuhkan ujung pisau frais pada…

a)

Meja Frais

b)

Ragum

c)

Arbor

d)

Benda kerja

48.

Mesin frais gabungan antara mesin frais vertikal dan horizontal yang memiliki spindle dengan posisi tegak dan mendatar disebut..

a)

mesin frais horizontal

b)

mesin frais vertikal

c)

mesin frais universal

d)

mesin frais meja

49.

Perlengkapan seperti gambar daiatas adalah...

a)

kepal lepas

b)

kepala pembagi

c)

ragum

d)

rotary table

50.

Langkah pengeboran lubang yang benar pada mesin bor meja adalah…

a)

Memasang bor - memasang benda – menentukan putaran – mengebor

b)

Memasang bor – mengebor – menentukan putaran – memasang bor

c)

Memasang benda – mengebor – memasang bor - menentukan putaran

d)

Memasang benda – menentukan putaran – memasang bor – mengebor

e)

Memasang benda – menentukan putaran – mengebor – menentukan putaran

Similar Resources on Wayground

PTS Teori Dasar Listrik

50 questions

PTS Teori Dasar Listrik

quiz

Worksheet

•

10th Grade - University

SOAL PAT PRAKARYA 2025

45 questions

SOAL PAT PRAKARYA 2025

quiz

Worksheet

•

9th Grade - University

Sumatif Akhir Semester (SAS) CNC Kelas XI 2024/2025

45 questions

Sumatif Akhir Semester (SAS) CNC Kelas XI 2024/2025

quiz

Worksheet

•

11th Grade - University

Smart Building

50 questions

Smart Building

quiz

Worksheet

•

9th - 12th Grade

PTS MPP (Robotika)

50 questions

PTS MPP (Robotika)

quiz

Worksheet

•

11th Grade

Quiz tentang PBSS

50 questions

Quiz tentang PBSS

quiz

Worksheet

•

11th Grade

SAS DPK

50 questions

SAS DPK

quiz

Worksheet

•

11th Grade

UH_Bab 1 & 2 (Proses Bisnis & Kewirausahaan)

52 questions

UH_Bab 1 & 2 (Proses Bisnis & Kewirausahaan)

quiz

Worksheet

•

10th Grade - University
