WorksheetsPezawat sederhana
Total questions: 50
Worksheet time: 1hrs 1mins
Alat yang menggunakan prinsip tuas jenis kedua adalah . . . .
pisau
gunting
roda
pembuka tutup botol
Pada keadaan seimbang, besar w adalah ....
40 N
60 N
80 N
100 N
panjang A-C 6 meter, LB 2 meter, jika berat batu 10 Newton maka gaya yang dikeluarkan anak tersebut sebesar..
20 N
15 N
10 N
5 N
gambar berikut ini yang tidak menggunakan prinsip pengungkit
Untuk mengangkat beban 1.000 N digunakan tuas yang panjangnya 300 cm dan lengan beban 50 cm. Maka gaya yang diperlukan adalah ....
150 N
167 N
200 N
250 N
gambar dibawah ini yang memiliki KM = 4 adalah ....
tinggi ekscalator 6 meter dan panjanya 12 meter, jika dinaiki 10 orang masing-masing 60 Kg, maka usaha yang dilakukan mesin ekscalator tersebut adalah ...
600 Joule
1200 Joule
1800 joule
3600 Joule
Perhatikan pernyataan berikut ini.
(1) Edo mendorong meja dengn gaya sebesar 30 N sehingga meja berpindah sejauh 2m.
(2) Seekor kuda menarik delman dengan gaya 4000N sehingga delman berpindah sejauh 15m.
(3) Sebuah mobil menghantam sebuah pohon dengaan gaya 2000N sehingga pohon tumbang di tempat.
Pernyataan diatas yang merupakan contoh usaha dalam IPA adalah ....
1 dan 2
1 dan 3
2 dan 3
1,2 & 3
Kentungan mekanis sebuah pesawat sederhana adalah
perbandingan antara lengan kuasa dan gaya beban
perbandingan antara beban dan lengan beban
perbandingan antara lengan beban dan gaya beban
perbandingan antara gaya beban dan gaya kuasa
1. Perhatikan gambar berikut!
Alat yang termasuk ke dalam golongan bidang miring
adalah ....
1
2
3
4
Perhatikan gambar berikut!
Pada gambar tersebut label 1, 2, dan 3 secara berurutan menunjukkan ...
kuasa, beban, dan titik tumpu
Kuasa, titik tumpu dan beban
Beban, titik tumpu, dan kuasa
titik tumpu, kuasa, dan beban
Perhatikan gambar dibawah ini!
Besar usaha yang dikerjakan oleh balok adalah... .
60 joule
120 joule
240 joule
360 joule
Budi diberikan sebuah roda dan papan yang panjangnya 3 m yang akan digunakan untuk mengangkat sebuah benda yang massanya 30 kg (jika percepatan gravitasi ditempat tersebut 10 m/s2). Budi menyusun papan tersebut seperti gambar (a)berikut!
keuntungan mekanis tuas tersebut adalah ... .
1
2
3
4
Perhatikan katrol berikut!
Gaya minimum yang diperlukan untuk menarik beban 3600N adalah .... Newton
800
900
1000
1200
Perhatikan gambar berkut!
Prinsip kerja pesawat sederhana pada saat melakukan aktivitas seperti yang ditunjukkan pada gambar tersebut adalah ... .
jenis tuas pertama
jenis tuas kedua
jenis tuas ketiga
jenis tuas keempat
Perhatikan gambar berikut!
Urutan letak titik tumpu, beban dan kuasa pada gambar tersebut adalah ....
1, 2, dan 3
1, 3, dan 2
2, 1, dan 3
2, 3, dan 1
Pada saat kita pergi ke pegunungan, maka jalan menuju ke pegunungan dibuat berkelok-kelok. Pembuatan jalan berkelok ini menggunakan prinsip ….
bidang miring
roda berporos
katrol
tuas
perhaikan gambarberikut.
Berikut ini yang termasuk katrol dengan keuntungan mekanik 2 adalah ….
1
2
4
Kuasa yang dibutuhkan untuk mengangkat beban pada pengungkit akan menjadi lebih kecil, apabila titik tumpu diletakkan ….
di antara beban dan kuasa
di antara beban dan kuasa
menjauhi beban
mendekati beban
Perhatikan gambar berikut.
Berdasarkan gambar tersebut, KM katrol adalah ... .
1
2
3
4
Produk teknologi yang tidak memanfaatkan prinsip roda berporos adalah ....
Sepatu roda
Gear sepeda
Kursi roda
Kerekan bendera
Benda berikut yang termasuk tuas jenis pertama adalah ....
Perhatikan gambar diatas !
Besarnya gaya minimal untuk mengangkat beban adalah ....
100 N
200 N
300 N
600 N
Perhatikan gambar diatas!
Besarnya gaya F2 adalah ....
2.500 N
2.000 N
1.500 N
500 N
Perhatikan gambar diatas !
Besar gaya F yang diperlukan untuk menarik beban adalah ....
4.000 N
2.000 N
400 N
200 N
Alat yang bekerja berdasarkan bidang miring adalah ....
Perhatikan gambar diatas berikut !
Keuntungan mekanik dengan menggunakan bidang miring tersebut sebesar ....
2
1,5
1,3
0,5

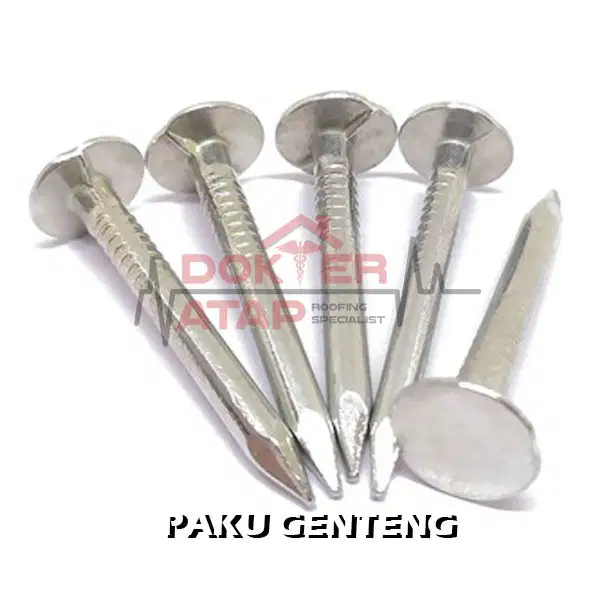

Perhatikan gambar produk teknologi diatas !
Pesawat sederhana berikut yang memiliki prinsip kerja sejenis dengan produk teknologi tersebut adalah ....
Alat yang menggunakan prinsip tuas jenis kedua adalah . . . .
pisau
gunting
roda
pembuka tutup botol
. Katrol yang memiliki keuntungan mekanis sama dengan 1 adalah . . . .
katrol rangkap
katrol bebas
katrol tetap
katrol bergerak
Untuk mengangkat benda-benda yang sangat berat, lebih efektif menggunakan ….
katrol tetap
katrol tunggal bergerak
katrol berganda
tuas
Pada keadaan seimbang, besar w adalah ....
40 N
60 N
80 N
100 N
Untuk mengangkat beban 1.000 N digunakan tuas yang panjangnya 300 cm dan lengan beban 50 cm. Maka gaya yang diperlukan adalah ....
150 N
167 N
200 N
250 N
gambar dibawah ini yang memiliki KM = 4 adalah ....
Tuas yang memiliki titik kuasa di tengah adalah jenis tuas ke ....
1
2
3
jarak antara titik tumpu dan titik kuasa disebut ...
lengan beban
lengan kuasa
gaya
beban
jarak antara titik tumpu dan titik beban disebut ...
lengan beban
lengan kuasa
gaya
beban
Pada saat kita pergi ke pegunungan, maka jalan menuju ke pegunungan dibuat berkelok-kelok. Pembuatan jalan berkelok ini menggunakan prinsip ….
bidang miring
roda berporos
katrol
tuas
Perhatikan gambar berikut.
Berdasarkan gambar tersebut, KM katrol adalah ... .
1
2
3
4
Perhatikan gambar!
A = titik tumpu, B = titik beban, C = titik kuasa
A = titik beban, B = titik tumpu, C = titik kuasa
A = titik kuasa, B = titik beban, C = titik tumpu
A = titik beban, B = titik kuasa, C = titik tumpu
Untuk mengangkat beban seperti terlihat pada gambar, dipoerlukan gaya F sebesar ...
500 N
1500 N
1000 N
2000 N
Perbandingan lengan beban dan lengan kuasa pada tuas 3 : 5. Bila kuasa sebesar 60 N, maka beban yang dapat diangkat sebesar ...
36 N
64 N
100 N
72 N
Kuasa sebesar 75 N diperlukan untuk mengangkat sebuah peti dengan katrol bergerak. Keuntungan mekanis katrol = 3. Maka berat peti adalah ...
25 N
50 N
125 N
225 N
Berikut ini yang merupakan prinsip bidang miring adalah
tangga, sekop, dan gunting
tang, linggis, dan sekrup
sekrup, baji, dan tangga.
gunting, gerobak, dan terasering
Sebuah beban diangkat dengan katrol tetap. Jika gaya yang digunakan adalah 24 N, berat beban adalah
48 kg
12 kg
24 kg
8 kg
Perhatikan gambar berikut ini ! Kelompok pesawat sederhana yang sejenis dengan gambar tersebut adalah ....
Benda seberat 500 N dinaikkan ke atas tembok setinggi 4 m menggunakan bidang miring sepanjang 16 m. Kuasa yang digunakan adalah....
125 N
250 N
500 N
2000 N
25 cm
30 cm
45 cm
50 cm
Seorang siswa melakukan kegiatan dengan menggunakan produk teknologi berikut : Untuk memperbesar keuntungan mekanik alat tersebut, maka yang harus dilakukan adalah ....
memindahkan ibu jari dan telunjuk mendekati titik A
meletakkan ibu jari dan telunjuk tepat ditengah tengah titik B dan C
memindahkan ibu jari dan telunjuk mendekati titik C
meletakkan ibu jari dan telunjuk tepat di titik A
Sebuah pengungkit dengan panjang 3 m digunakan untuk mengangkat batu yang beratnya 2.000 N. Jika panjang lengan kuasa 2,5 m, gaya yang dibutuhkan adalah
100 N
200 N
300 N
400 N
