Worksheetssextoc
Total questions: 40
Worksheet time: 48mins
Selecione o que se considera como Software:
Quais destes componentes fazem parte de um computador?
O que são os dispositivos elétricos para um circuito elétrico?
São os funcionários do circuito
Não servem para nada.
São os conectores de energia.
São capazes de transmitir informações
Devido aos avanços tecnológicos que acompanhamos no século XXI, os sistemas antigravitacionais já ajudam a humanidade na exploração espacial e na medicina, mas ainda estamos longe de ser uma tecnologia do cotidiano. Devido a isso, qual é a área que necessita de um grande avanço para a antigravidade se tornar de fácil acesso para a humanidade?
Medicina
Aeroespacial
Engenharia
Economia
Como a corrente elétrica flui em um circuito?
Devido à temperatura do circuito
Devido à pressão do circuito
Devido à gravidade do circuito
Ela circula entre as duas potências elétricas positiva e negativa.
Quais são os componentes básicos de um circuito elétrico?
Fonte de energia, condutores e carga
Tomada, cabo HDMI, mouse
Interruptor, fusível, transformador
Resistor, transistor, diodo
Associe cada imagem com seu respectivo nome:
Buzzer Passivo
5V
Arduino Uno R3
Cabo USB 2.0
Barra Gráfica
de LED 10
Segmentos
Protoboard
Qual dos resistores a seguir é um resistor de 220 Ω ?
Qual dos componentes a seguir é um Potenciômetro?
Qual dos Jumpers a seguir é um Jumper Macho-
Macho?
O componente chamado (a) é responsável por limitar a corrente de um deter-
minado ponto do circuito.
Qual dos leds a seguir é um led RGB?
Qual o nome do componente representado na imagem?
(a)
Qual o nome do cabo representado na imagem?
(a)
Qual nome desse modelo?
UNO
MEGA
DUO
NANO
Qual a função do potenciômetro?
Variar a voltagem no circuito elétrico.
Variar a corrente elétrica no circuito elétrico.
Varia a resistência elétrica no circuito elétrico.
Marque os elementos da placa do Arduino de acordo com os seus nomes:
Para não correr o risco de queimar algum componente eletrônico do Kit Robótica, fazemos primeiramente a simulação do circuito em uma plataforma virtual. Qual o nome dessa plataforma?
Tinkercad
Arduino IDE
Protoboard
Arduino Uno R3
Em um kit Arduino UNO, apresenta um cabo azul par que serve?
Somente para o funcionamento do circuito elétrico
Utilizamos para transferir dados do celular para a placa
Utilizamos para transferir dados de programação feita em um computador para a placa e inicia o sistema.
Utilizamos para transferir dados de programação feita em um computador para a placa e pode alimentar pequenos circuitos.
Para que serve o mBlock?
Para simular circuitos.
Para aprender a biblioteca de robótica.
Podemos criar projetos através da programação em blocos.
O mBlock nos ajuda a entender os conceitos da placa de ensaio.
Com o intuito de piscar um led, Joaozinho apos realizar a correta montagem do circuito, ligando ele a porta digital 13, realizou o codigo mostrado na figura a seguir para o setup().
Selecione a opção que mostra o codigo a ser utilizado no loop() para que o joaozinho veja o led piscar idefinidamente.
Olhando para a imagem do led, a parte menor corresponde ao lado:
Negativo
Positivo
O que são autômatos?
Máquinas que se movem com eletricidade.
Máquinas que operam automaticamente, com a ajuda da hidráulica ou pneumática.
Máquinas que operam por controle remoto.
Máquinas que funcionam à pilha ou bateria.
Combine as imagens com os nomes dos componentes eletrônicos a seguir:
Resistor
Capacitor
LED
Protoboard
Jumper
Qual placa utilizamos para carregamento do código de funcionamento na Robótica?
Placa ponte H
Placa Arduino Uno
Placa de controle JJ
Placa Motherbord
Precisamos resetar a placa Arduino para uma nova programação. Como podemos fazer isso? Identifique qual imagem procede?
Em um kit Arduino UNO, apresenta um cabo azul par que serve?
Somente para o funcionamento do circuito elétrico
Utilizamos para transferir dados do celular para a placa
Utilizamos para transferir dados de programação feita em um computador para a placa e inicia o sistema.
Utilizamos para transferir dados de programação feita em um computador para a placa e pode alimentar pequenos circuitos.
Jumper femea - femea
Jumper macho - femea
Jumper macho - macho
Olhando para a imagem do led, a haste azul que é o menor contato, é o:
Negativo;
Positivo;
Neutro;
Nenhum.
Este é o circuito mais simples que podemos fazer utilizando apenas um LED e um resistor.
O botão push button é um interruptor pulsador que conduz corrente elétrica apenas quando pressionado. Quais os valores que essa chave possui?
Possui valores entre 0 e 1023.
Possui dois valores, 0 ou 1023, aberto ou fechado.
Possui dois valores, 0 ou 1, aberto ou fechado.
Serve para
Sem valores variados, limita a corrente de um determinado ponto do circuito.
Com valores variados, limita a corrente de um determinado ponto do circuito.
Com valores variados, não limita a corrente de um determinado ponto do circuito.
Como chamamos este objeto ao lado?
joystick shield
placa arduíno
protoboard
push bottom
O que é Servomotor ?
São dispositivos que permitem transmitir sons e imagens através de telas e televisores.
São motores que funcionam apenas com gasolina.
Possuem uma placa protoboard interna própria que funciona como um alimentador autonomo.
É um dispositivo que ao receber comandos de controle, verifica a posição atual e se movimenta para a posição desejada com velocidade monitorada.
O teclado (a) de membrana é um (b) numérico que permite a (c) de dados, principalmente, em (d) microcontrolada. Com este teclado é possível ligar LED, criar (e) , fazer cálculo, entre outras aplicabilidades.

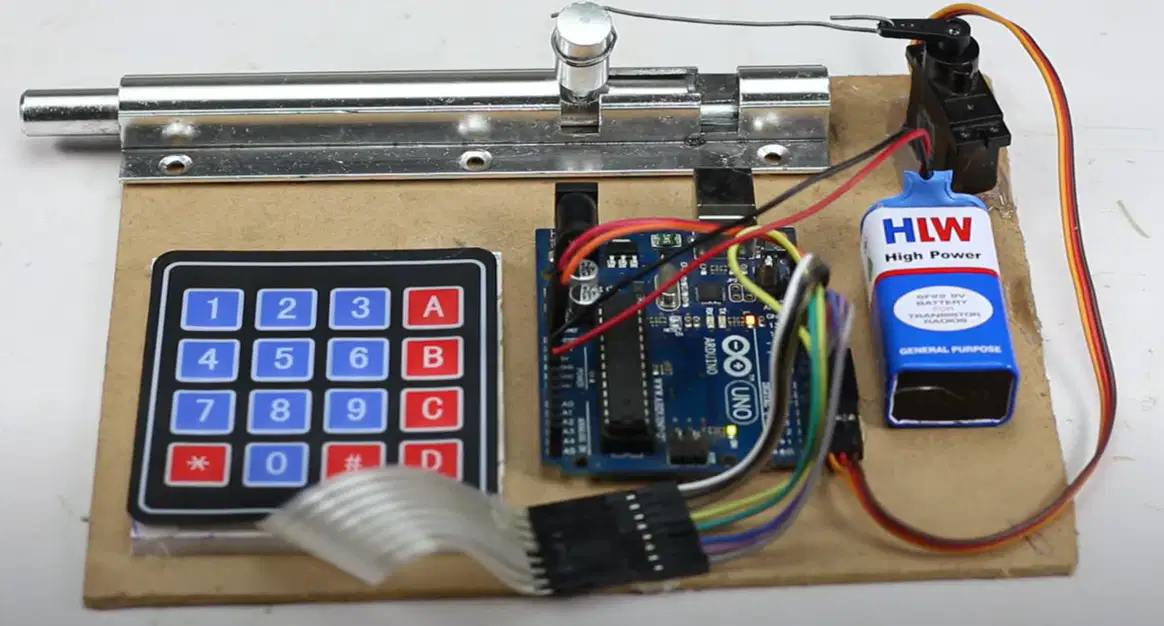

Na aula de Fechadura eletrônica compreendeu-se o funciona um sistema de fechadura eletrônica; aprendeu-se a sua programção e se estimulou a a criação de novos projetos para aplicações de segurança. Para isso, foram utilizados alguns componentes eletrônicos. Exceto:
arduino
servomotor
Teclado matricial de membrana.
Keypad.h e servo.h.fechad
Sobre os servos motores:
Os servos motores são utilizados apenas em sistemas de controle de temperatura.
Os servos motores não possuem aplicação em robótica
Os servos motores são dispositivos que convertem um sinal elétrico em movimento mecânico, sendo comumente utilizados em sistemas de controle de posição.
Os servos motores são dispositivos que convertem um sinal mecânico em movimento elétrico.
