WorksheetsESAS - QA2 - Grafs v=f(t)
Total questions: 35
Worksheet time: 18mins
O gráfico seguinte é um gráfico velocidade-tempo de um corpo que descreve uma trajetória
retilínea, segundo a direção do eixo dos xx , durante25 s.
Indica a afirmação correcta.
O corpo esteve parado durante5 s
No intervalo de tempo [5; 10] s , o corpo percorreu 40 m .
No intervalo de tempo [10; 15] s , o corpo apresentou um movimento retilíneo uniforme
No intervalo de tempo [20; 25] s , o corpo percorreu distâncias cada vez maiores no
mesmo intervalo de tempo.
Um automóvel circula a uma velocidade de 50 m/s .
Quando avista um obstáculo, inicia a travagem e para após 8 s .
Qual é o valor da aceleração média do automóvel?
6,25 m/s2
- 6,25 m/s2
0,16 m/s2
0,16 m/s2
O gráfico ao lado traduz o movimento
retilíneo de um carro, segundo a direção do
eixo dos xx.
No intervalo de tempo [4; 6] s , o carro
_____________ e no intervalo de tempo [8; 10] s
, desloca-se com movimento
_____________
... desloca-se com movimento retilíneo
uniforme … retilíneo uniformemente acelerado
desloca-se com movimento retilíneo
uniforme … retilíneo uniformemente retardado.
... encontra-se parado … retilíneo uniformemente acelerado
... encontra-se parado … retilíneo uniformemente retardado.
O gráfico da figura representa o valor da velocidade de um corpo, em
função do tempo.
A trajetória é retilínea e horizontal (direção xx).
Das afirmações seguintes, seleciona a opção correta.
O corpo inverteu o sentido do movimento no instante t=2 s
No intervalo de tempo [2; 4] s , o corpo deslocou-se no sentido negativo da trajetória
O corpo deslocou-se sempre no sentido positivo da trajetória.
No intervalo de tempo [1; 2] s , o corpo esteve parado.
O gráfico posição-tempo apresentado na figura
refere-se ao movimento de um automóvel que se
move numa trajetória retilínea, segundo a direção do eixo dos xx.
A partir da análise da inclinação da linhas do gráfico, em que intervalo de tempo o movimento é rectilíneo uniformemente acelerado com o maior valor de aceleração?
[0;2]s
[2;4]s
[4;6]s
[6;8]s
A partir do gráfico, não é possível determinar a aceleração qualitativamente.
Por não ter ingerido álcool, o condutor apresentou um tempo de reacção ________, pelo que lhe permitiu percorrer uma menor distância de ________ e, assim, evitar o acidente.
... menor ... travagem ...
... maior ... reacção ...
... maior ... travagem ...
... menor ... reacção ...

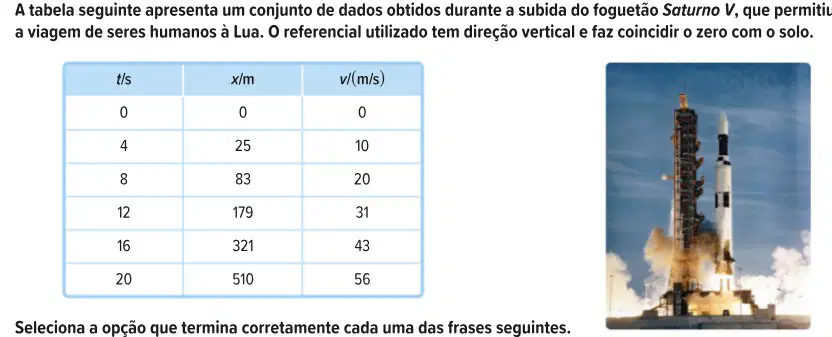

A posição do foguetão no instante t=12s é...
1790 m
17900 cm
1790 cm
17,9 m
O valor da velocidade do foguetão, no movimento de ascensão...
... manteve-se constante.
... variou de forma não uniforme.
... aumentou uniformemente.
... diminuiu uniformemente.
Seleciona a opção correcta
(A)
(B)
(C)
(D)
Seleciona o gráfico que melhor traduz a situação descrita.
Considera um automóvel em movimento numa estrada rectilínea e horizontal. De acordo com o gráfico, o movimento foi, sucessivamente,...
... retardado, uniforme e acelerado.
... acelerado, uniforme e retardado.
... positivo, em repouso e negativo.
... para a frente, parado e para trás.
Um automóvel move-se numa pista retilínea a 108 km/h durante 6 s. Depois, trava, parando em 4 s. Após 11,0 s em repouso, inverte o sentido do seu movimento, acelerando até aos 90 km/h, durante 9,0 s. Considera que inicialmente o automóvel se move no sentido considerado negativo do eixo Ox e que a velocidade varia sempre linearmente com o tempo.
Selecciona o esboço do gráfico v=f(t) que pode corresponder ao movimento do automóvel.
O valor da componente escalar da aceleração média durante o movimento descrito, na unidade SI, pode ser calculada através da expressão...
40−20−20
6020+20
6020−20
60−20−20
Considera o gráfico velocidade-tempo referente a um corpo com movimento retilíneo.
É correto afirmar-se que:
entre os zero e os 5 segundos o corpo percorreu 8 m.
O corpo esteve parado durante 10 segundos.
O corpo apresentou um movimento uniformemente acelerado entre os 5 e os 10 segundos.
Entre os 20 segundos e os 25 segundos o corpo apresentou um movimento uniformemente retardado.
Considerando a aceleração constante, o movimento descrito na imagem é descrito como:
movimento retilíneo uniforme
movimento retilíneo uniformemente acelerado
movimento retilíneo uniformemente retardado
movimento retilíneo acelerado
Considera um movimento de uma partícula material que foi lançada ao ar na vertical e cujo gráfico velocidade - tempo se encontra num dos gráficos figura. Considera desprezável a resistência do ar. Dos gráficos velocidade - tempo a seguir representados, seleciona o que corresponde ao
movimento referido na alínea anterior.
O gráfico refere-se a um ciclista que:
esteve parado durante 3 s, desceu uma rampa nos 5 s seguintes e parou durante 4 s.
se deslocou com movimento uniforme durante 3 s, movimento uniformemente retardado durante 5 se movimento uniforme nos últimos 4 s.
se deslocou com movimento uniforme durante 3 s, movimento uniformemente retardado nos 5 s seguintes até parar durante 4 s.
Uma aceleração média de -5 m/s2 significa que...
... a velocidade do corpo diminui 5 m/s em cada segundo.
.. a velocidade do corpo aumenta 5 m/s em cada segundo.
... o corpo desloca-se 5 m em cada segundo ao quadrado.
... o corpo percorre distâncias iguais em intervalos de tempo iguais.
Observando o gráfico, em que intervalo de tempo este carro esteve em repouso?
[1; 3 [s
[5; 6 [s
Não esteve em repouso
[3; 5 [s
[0; 1[s
Qual o valor da aceleração média no intervalo de tempo [0; 1[s?
am = Δv/Δt ⇔ am = (12 - 0) / (1 - 0)
⇔ am= 12 m/s2
am = Δv/Δt ⇔ am = (12- 0) / (0 - 1)
⇔ am= - 12 m/s2
am = Δv/Δt ⇔ am = ( 1-0) / ( 12-0)
⇔ am= 0,08 m/s2
Não existe aceleração nesse intervalo de tempo.
O que é o tempo de reação?
intervalo de tempo que decorre entre o início da travagem até à sua completa imobilização.
intervalo de tempo que decorre entre a identificação da necessidade de travagem e a atuação do co-piloto sobre o veículo.
intervalo de tempo que decorre entre a identificação da necessidade de travagem e a atuação do condutor sobre o veículo.
distância percorrida pelo veículo durante o tempo de travagem.
Indica 1 fator que não aumenta a distância de reação
reflexos do condutor
idade do condutor
estado dos pneus
consumo de drogas
Qual o tempo de reação do condutor?
5,5 s
0,5 s
4,5 s
5,0 s
Qual o tempo de travagem do condutor?
5,5 s
0,5 s
4,5 s
5,0 s
Qual o valor da distância de segurança?
5 m
55 m
45 m
100 m
No gráfico, a área do triângulo sombreado corresponde a uma distância designada por:
distância de travagem
distância de segurança rodoviária
distância total percorrida
distância de reação
Se o automobilista (B) viajasse num piso molhado, a distância de travagem efetiva seria
Menor que 75 m
Maior que 75 m
Igual a 75 m
Menor que 21 m
Observa o gráfico e indica a distância de travagem percorrida pelo automóvel.
d travagem = (4,0 - 0,8) x 25 = 80 m
d travagem = 4,0 x 25 / 2 = 50 m
d travagem = (4,0 - 0,8) x 25 /2 = 40 m
d travagem = 4,0 x 25 = 100 m
Observa o gráfico e indica a distância de reação percorrida pelo automóvel.
dreação = 0,8 x 25 /2 = 40 m
dreação = 0,8 x 25 = 20 m
dreação = 4,0 x 25 = 100 m
dreação = 0,8 + 25 = 25,8 m
Observa o gráfico que mostra o movimento executado pelo Jurgen enquanto andava de trotinete.
A determinada altura, o Jurgen verifica que o Faustino está sentado na estrada, mesmo à sua frente, a uma distância de 58m.
Verifica se, de acordo com os dados disponíveis, o Jurgen consegue evitar a colisão.
Sim, pois o valor da distância de segurança é maior do que a distância a que o obstáculo se encontra.
Sim, pois o valor da distância de segurança é menor do que a distância a que o obstáculo se encontra.
Não, pois o valor da distância de segurança é maior do que a distância a que o obstáculo se encontra.
Não, pois o valor da distância de segurança é menor do que a distância a que o obstáculo se encontra.
Quais os fatores que fazem com que seja necessário aumentar a distância de segurança rodoviária?
Elevada velocidade, piso escorregadio, pneus gastos.
Elevada velocidade, piso escorregadio, janelas abertas.
Elevada velocidade, piso escorregadio, tempo quente.
Elevada velocidade, piso escorregadio, pneus novos.
De acordo com o gráfico, o condutor, ao aperceber-se de um obstáculo, consegue fazer parar o veículo...
2,5 s depois de iniciar a travagem, tendo percorrido uma distância total de 35 m.
2,5 s depois de iniciar a travagem, tendo percorrido uma distância total de 39 m.
3,2 s depois de iniciar a travagem, tendo percorrido uma distância total de 35 m.
3,2 s depois de iniciar a travagem, tendo percorrido uma distância total de 39 m.
O tempo de reação de um condutor depende:
do piso e das condições atmosféricas.
da ingestão de bebidas e da toma de medicamentos.
da idade do automóvel.
da idade do condutor e da idade do automóvel.
O Simão comeu uma caixa inteira de Mon Cherry.
De que forma isto poderá influenciar as suas capacidades para andar na estrada?
Dada a existência de álcool no bombons, o seu tempo de reacção irá aumentar.
Dada a existência de álcool no bombons, o seu tempo de reacção irá diminuir.
O enfartamento causado pelo excesso de chocolate irá causar euforia, facto que se traduz num menor tempo de reacção
O excesso de chocolate irá dar ao Simão má disposição, levando a que o seu tempo de travagem seja maior.
