Apa tujuan utama perkuliahan Gambar Teknik Mesin?
Membuat karya seni teknik
Menguasai teori gambar teknik
Mahir membaca dan membuat gambar teknik sesuai standar
Menilai gambar teknik dari berbagai negara
Apa fungsi utama gambar teknik?
Sebagai alat komunikasi untuk menyampaikan ide perancang
Untuk menghias dokumen teknik
Menyederhanakan konsep matematika
Mempermudah memahami seni visual
Standar internasional yang digunakan dalam gambar teknik adalah
SNI
ANSI
ISO
BSI
Komunikasi yang paling jelas di dunia teknik adalah
Komunikasi lisan
Komunikasi tulisan
Komunikasi gambar
Komunikasi isyarat
Gambar teknik harus mengikuti standar agar dapat
Dibuat lebih cepat
Dipahami oleh semua pelaku teknik
Menjadi lebih estetis
Menghemat waktu pembuatan
ISO dalam konteks gambar teknik berfungsi untuk
Meningkatkan kreativitas perancang
Menstandarkan bahasa komunikasi teknik secara global
Menyederhanakan pembuatan gambar teknik
Mempermudah komunikasi antar negara
Apa tujuan instruksional khusus dalam pembelajaran Gambar Teknik Mesin?
Menjelaskan fungsi gambar teknik dalam manufaktur
Menyusun teori gambar teknik
Menganalisis desain grafis
Menggunakan software animasi
Standar tata letak kertas untuk gambar teknik mencakup elemen berikut, kecuali:
Kepala gambar
Tanda pemotongan
Daftar pustaka
Garis tengah
Jenis skala yang digunakan dalam gambar teknik untuk memperbesar objek adalah
Skala dengan rasio 1:1
Skala dengan rasio 1:2
Skala dengan rasio 2:1
Skala tanpa rasio
Standar garis tebal dalam gambar teknik biasanya digunakan untuk menggambar
Garis bayang
Garis dimensi
Garis benda
Garis tipis
Berikut ini merupakan skala penggambaran yang salah menurut standar
1:2
1:4
1:5
1:10

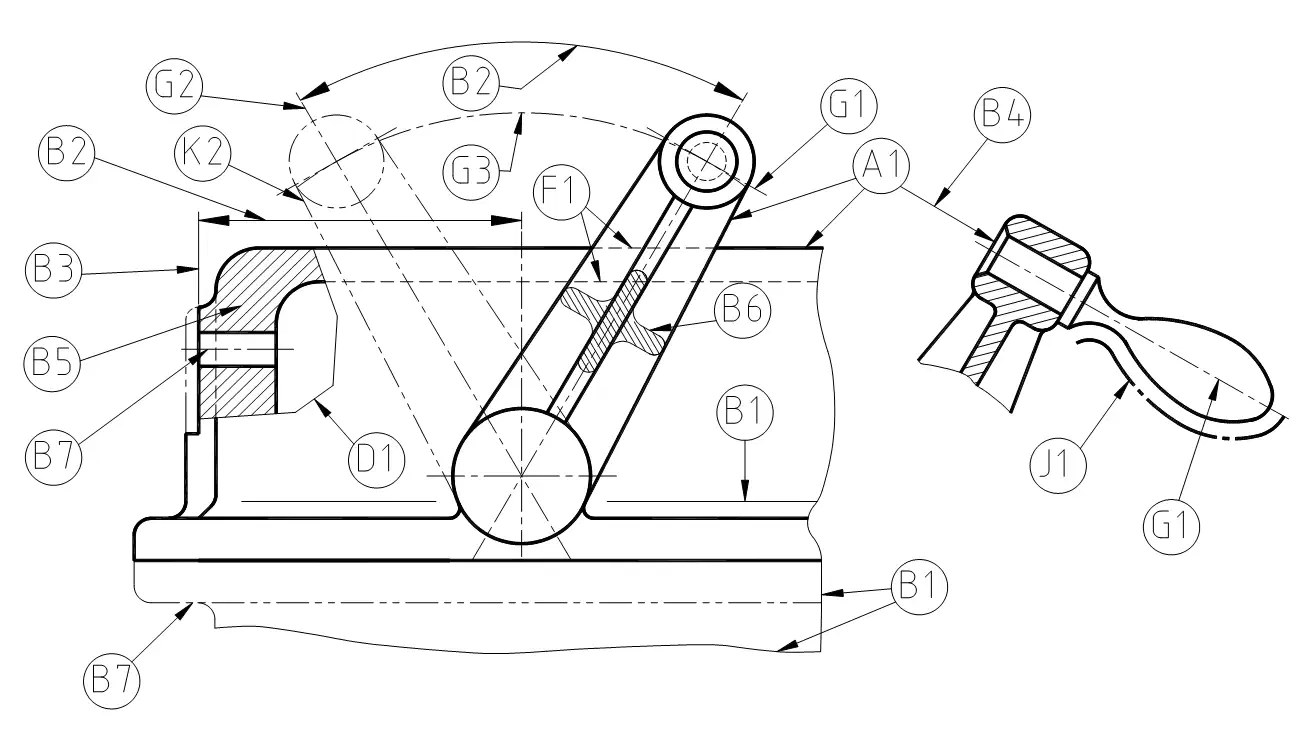

Perhatikan gambar berikut. Simbol A1 merupakan garis?
Garis tepi
Garis proyeksi
Garis penunjuk
Garis benda terlihat langsung
Perhatikan gambar berikut. Simbol F1 menrupakan garis?
Garis benda terlihat langsung
Garis benda terhalang
Garis senter/sumbu
Garis arsir
Perhatikan gambar berikut. Simbol B2 merupakan garis?
Garis penunjuk
Garis benda terlihat langsung
Garis penunjukan ukuran
Garis proyeksi
Perhatikan gambar berikut. Garis B5 merupakan garis
Garis tepi
Garis proyeksi
Garis senter/sumbu
Garis arsir
