WorksheetsSistem Starter
Total questions: 30
Worksheet time: 30mins
Dalam sebuah kendaraan (mobil) terdapat beberapa system seperti dibawah ini, system yang berfungsi untuk memberikan putaran awal bagi engine agar dapat menjalankan siklus kerjanya adalah .....
sistem pengapian
sistem starter
sistem pengisian
sistem pemindah tenaga
Fungsi pinion gear pada system starter adalah .....
merubah energy listrik menjadi gerak putar
mengaktifkan solenoid starter
sumber energy listrik
menghubungkan motor dengan flywheel

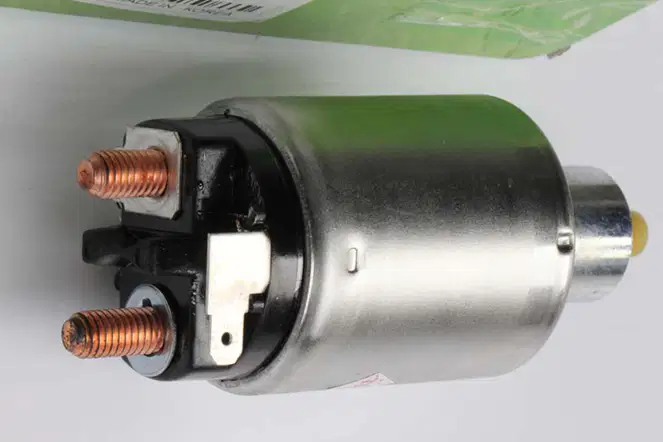

Komponen disamping memiliki fungsi .....
sebagai switch utama yang mengatur arus masuk ke daerah field coil atau kumparan
sebagai pembangkit medan magnet
memperkuat medan magnet yang ditimbulkan field coil
menyalurkan arus listrik yang tinggi ke comutator
Hasil standart pengetesan dari gambar disamping adalah ....
Pinion gear bergerak maju / keluar
Pinion gear kembali keposisi semula
Pinion gear maju dan berputar
Pinion gear tetap maju / keluar
Pengetesan yang dilakukan pada gambar berikut adalah .....
Pull in coil test
Hold in coil test
Return pinion gear test
Pengetesan motor starter tanpa beban
Pada pemeriksaan komponen motor starter disamping, jika hasil pengukuran diperoleh panjang sikat/brush 8,50 mm. Maka apa yang perlu seorang mekanik lakukan .....
Tidak perlu dilakukan perbaikan karena masih standart
Perlu dilakukan pergantian brush
Perlu dilakukan perbaikan brush
Perlu dilakukan pergantian brush spring supaya dapat mendorong brush dengan kuat
Fungsi dari solenoid starter dalam sistem starter adalah .....
mengubah arus listrik menjadi medan magnet
menyediakan tenaga untuk memutar mesin
menghubungkan baterai dengan motor starter
mengatur kecepatan putaran motor starter
Dalam sistem starter, komponen yang bertugas untuk menyalurkan arus listrik ke motor starter adalah .....
Fuse
Switch starter
Battery
Alternator
Proses yang dilakukan untuk memastikan motor starter berfungsi dengan baik adalah .....
Pengujian arus listrik
Pengujian tekanan oli
Pengujian suhu mesin
Pengujian sistem pengapian
Jika motor starter tidak berfungsi, langkah pertama yang harus dilakukan adalah .....
Memeriksa koneksi kabel
Mengetes baterai
Memeriksa sikat/brush
Memeriksa solenoid
Sebuah kendaraan tiba-tiba saat distarter pinion gear dapat berputar tetapi tidak mau maju kedepan, dari permasalahan diatas komponen yang mengalami gangguan / kerusakan adalah .....
Switch magnet
Commutator
Armature
Kumparan pull in coil
Jika pinion gear tidak kembali ke posisi semula setelah distarter, kemungkinan masalahnya adalah .....
Kerusakan pada solenoid
Kerusakan pada kumparan
Kerusakan pada pinion gear
Kerusakan pada armature
Hasil pemeriksaan standart dari gambar disamping adalah .....
Gigi pinion bergerak bebas
Kekita diputar kekanan pinion gear mengunci
Ketika diputar kekiri pinion gear bergerak bebas
Ketika diputar kekanan pinion gear bergerak bebas
Kecepatan putar minimum yang diperlukan untuk menghidupkan mesin bensin adalah .....
40-60 rpm
60-80 rpm
80-100 rpm
20-40 rpm
Komponen motor starter yang berfungsi merubah energi listrik menjadi energi mekanik/gerak dalam bentuk gerak putar adalah .....
Armature
Commutator
Starter Clutch
Pinion Gear
Pemeriksaan yang dilakukan pada gambar disamping adalah .....
Pemeriksaan pull in coil
Pemeriksaan hold in coil
Pemeriksaan Selenoid
Pemeriksaan Plunger
Komponen yang berfungsi untuk menghubungkan motor starter dengan flywheel adalah .....
Pinion Gear
Solenoid
Armature
Commutator
Komponen disamping berfungsi untuk .....
Mendorong pinion gear berkaitan dengan roda penerus/ flywheel
Menaikkan putaran pinion gear
Mendorong kopling stater
Meneruskan gerakan putar switch magnet
Pada bagian magnetic switch/ switch starter terdapat terminal yang dihubungkan dengan Baterai (+) dengan ciri kabel besar adalah ....
Terminal 30
Terminal 50
Terminal C
Terminal 85

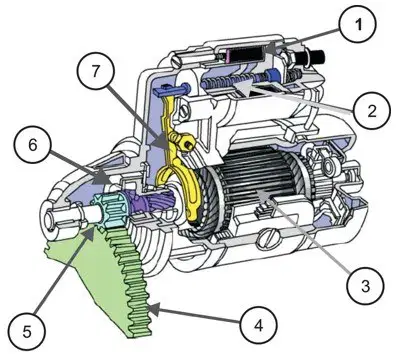

Berdasarkan gambar di bawah ini, urutan komponen motor starter tipe bendik/ konvensional yang ditunjukkan oleh nomor 3, 5, 6 & 7 adalah ....
armature, pinion gear, clutch starter & shift/drive lever
armature, clutch starter, pinion gear & shift/drive lever
armature coil, shift/drive lever, pinion gear & clutch starter
armature shaft, pinion gear, clutch starter & shift/drive lever
Pada bagian magnetic switch/ switch starter yang berfungsi untuk menarik plunger agar pinion gear terdorong keluar dan terminal 30 dengan C terhubung adalah ....
Pull in coil
Hold in coil
Armature coil
Field coil
Jika pinion gear tidak dapat terhubung dengan flywheel, langkah pertama yang harus dilakukan adalah .....
Memeriksa kondisi pinion gear
Memeriksa solenoid
Memeriksa kabel penghubung
Memeriksa kondisi flywheel
Fungsi dari clutch starter dalam sistem starter adalah .....
Menyalurkan arus listrik ke motor starter
Menghubungkan pinion gear dengan flywheel
Menjaga agar pinion gear tidak terhubung saat mesin sudah hidup
Mempercepat putaran motor starter
Pemeriksaan yang dilakukan pada gambar berikut digunakan untuk ......
mengetes cara kerja plunger
mengetes cara kerja pull in coil
mengetes cara kerja hold in coil
mengetes cara kerja pinion gear
Apakah yang terjadi jika panjang brush dibawah standart .....
Pinion tidak dapat berputar
Kontak brush dengan commutator tidak maksimal
Terminal ST pada switch magnet tidak terhubung
Kabel field coil tidak terhubung
Fungsi sikat/ brush pada motor starter adalah .....
Meneruskan arus listrik dari field coil ke armature coil
Meneruskan arus listrik dari comutator ke field coil
Meneruskan arus listrik dari comutator ke armature coil
Meneruskan arus listrik dari comutator ke armature core
Perhatikan gambar pemeriksaan motor starter di atas, gambar tersebut adalah jenis pemeriksaan .....
continuitas comutator
pemeriksaan overaning clutch
ground test brush/ field coil
ground test comutator
Yang merupakan jenis-jenis motor stater adalah .....
motor starter tipe konvensional, rotary, planetary
motor starter tipe konvensional, induksi, planetary
motor starter tipe konvensional, reduksi, planetary
motor starter tipe planetary, induksi, konvensional
Makin besar arus yang digunakan oleh motor starter, maka .....
makin besar gaya puntirnya
makin besar momen puntirnya
makin kecil momen puntirnya
makin cepat momen puntirnya
Pada pemeriksaan relay disamping, standart data yang diperoleh adalah .....
Terdapat kontinuitas pada terminal 30 dan 87
Tidak terdapat kontinuitas pada terminal 30 dan 87
Hambatan kurang dari 1 Ohm
Hambatan kurang dari 2 Ohm
