WorksheetsTugas Mesin Diesel
Total questions: 30
Worksheet time: 16mins
Pembakaran pada motor diesel terjadi pada saat posisi piston…
awal langkah konpresi
awal langkah isap
akhir langkah kompresi
akhir langkah isap
awal langkah buang
Motor diesel menggunakan bahan bakar di bawah ini untuk pembangkit dayanya…
bensin
avture
solar
gas
Lpg
Komponen untuk memasukkan bahan bakar diesel ke dalam ruang pembakaran adalah dengan ….
injektor(Nozel)
pompa injeksi( injection pump)
pompa pemberi(feed pump)
karburator
Motor diesel yang dilengkapi dengan busi pijar (Glow plug) tergolong dalam …
motor diesel putaran tinggi
motor diesel putaran rendah
motor diesel injeksi langsung
motor diesel injeksi tidak langsung
motor 4 tak
•Berikut adalah fungsi dari priming pump:
a. Menekan bahan bakar ke dalam ruang bakar
b. Mengembalikan sisa kelebihan bahan bakar ke tanki bahan bakar
c. Menekan udara dari pompa injeksi ke dalam ruang pembakaran
d. Menekan udara dari system bahan bakar agar keluar pada saat mesin mati
e. Menekan udara dari system bahan bakar agar keluar pada saat mesin hidup
dari pertanyaan di atas yang benar adalah
a
b
d
c
e
Terjadinya pembakaran dalam motor diesel disebabkan oleh ….
percikan api pada busi
percikan pada busi pijar
semprotan bahan bakar oleh nosel
Tekanan udara saat kompresi yang mampu membakar bahan bakar saat diinjeksikan
Udara yang dihisap ke dalam silinder saat langkah hisap piston
Katup penyalur (delivery valve) dalam system bahan bakar diesel difungsikan untuk ….
Mencegah turunnya tekanan bahan bakar di belakang nosel pada saat akhir injeksi
Mencegah tetesan bahan bakar pada nosel pada saat akhir injeksi
Mengatur tekanan injeksi pompa
Mengatur jumlah bahan bakar yang diinjeksikan
Governor sentrifugal pada pompa injeksi berfungsi untuk
Mengatur jumlah bahan bakar yang diinjeksikan
menaikkan putaran motor
Mengendalikan putaran motor agar stabil pada setiap tingkat putaran
Mamajukan saat injeksi bahan bakar
menurunkan putaran motor
Controll rack pada pompa injeksi in line bergeser untuk menggerakkan
Barell agar berputar
Barell agar naik atau turun
Plunger pompa agar naik atau turun
plunger agar berputar
Pompa injeksi tipe rotary (distributor) VE menggunakan plunger
Single untuk melayani multi silinder
Single untuk melayani mono silinder
Multi untuk melayani multi silinder
Multi untuk melayani mono silinder
nama komponen yang ditunjukkan oleh nomor 2 adalah…
rod eye
shank
piston pin bushing
rod bold and nuts
connecting rod bearinf
apa nama yang ditunjukkan oleh nomor 3 …
pin piston
rod eye
shank
rod bolt and nuts
apa nama yang ditunjukkan oleh nomor 6
shank
rod eye
cap
conecting rod bearing
piston pin
apa nama komponen yang di tunjukkan oleh nomor 4
cap
ring piston
rod eye
nuts
apa nama komponen yang ditunjukkan oleh nomor 1
piston pin
Rod eye
shank
cap
apa nama komponen yang ditunjukkan oleh nomor 5
piston
batang piston
connecting rod bearing
rod bolt and nuts

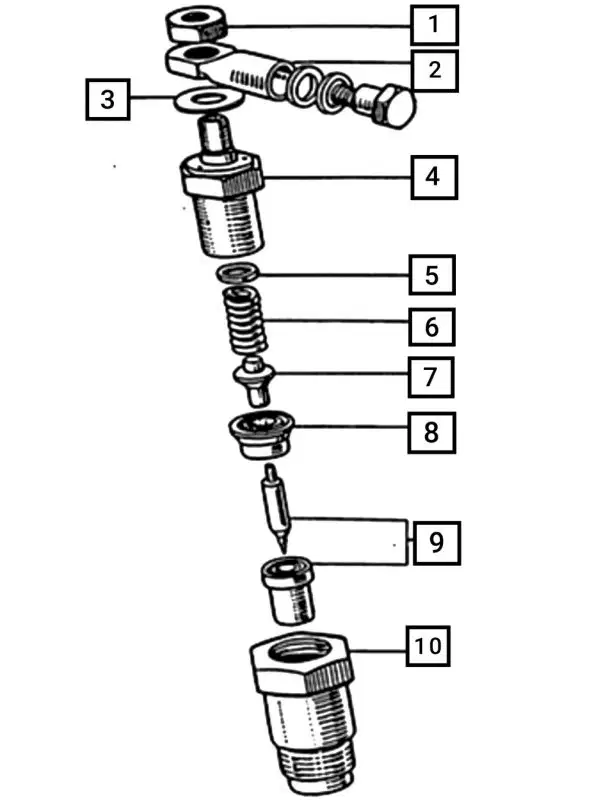

apa nama komponen yang ditunjukkan oleh nomor 4
mur pengunci
nozzle holder
washer
pressure spring
apa yang dituntukkan oleh nomor 6
pressure spring
retaining nut
distance piece
washer
apa nama komponen yang ditunjukkan oleh nomor 1
distance piece
pressure pin
washer
mur pengunci
apa nama komponen yang ditunjukkan oleh nomor 10
retaining nut
nozzle needle
overflow pipe
distance piece

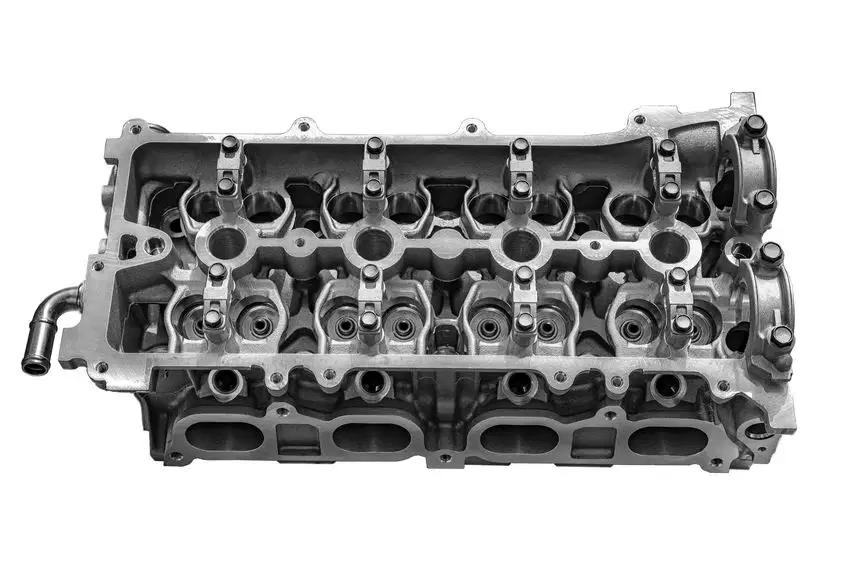

fungsi diatas adalah (head silinder)
berfungsi sebagai penutup ruang bakar
berfungsi sebagai kerangka atau tempat “bersinggah” untuk komponen-komponen lainnya.
berfungsi untuk mengkompresi campuran udara dan bahan bakar di dalam ruang bakar.
berfungsi untuk menyimpan energi kinetik dan membantu menjaga kestabilan putaran mesin.
fungsi diatas adalah ( blok silinder)
berfungsi untuk mengkompresi campuran udara dan bahan bakar di dalam ruang bakar.
berfungsi sebagai penutup ruang bakar
berfungsi sebagai kerangka atau tempat “bersinggah” untuk komponen-komponen lainnya.
untuk mengatur waktu buka dan tutup katup, yaitu Timing chain.

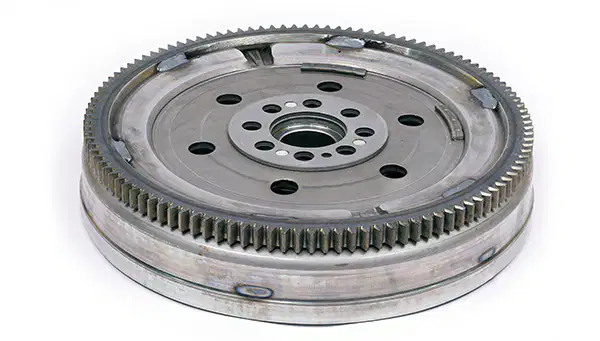

apa fungsi komponen di atas (flywheel)
untuk mengatur waktu buka dan tutup katup,
berfungsi untuk menyimpan energi kinetik dan membantu menjaga kestabilan putaran mesin.
berfungsi untuk mengkompresi campuran udara dan bahan bakar di dalam ruang bakar.
apa fungsi pada gambar diatas ( crankshaft)
untuk mengatur volume silinder agar kinerja mesin dapat berjalan dengan baik.
berfungsi sebagai pengubah gerakan piston yang naik turun menjadi berputar
berfungsi sebagai penyimpan torsi dan menghidupkan mesin dengan menggerakkan gigi pada bagian luar
apa fungsi di atas (Piston (torak) dan batang piston)
untuk mengatur volume silinder agar kinerja mesin dapat berjalan dengan baik.
berfungsi sebagai pengubah gerakan piston yang naik turun menjadi berputar.
layaknya busi pada kendaraan bermesin bensin.
berfungsi sebagai bak penampung oli, dan penyalur oli pada bagian blok silinder.

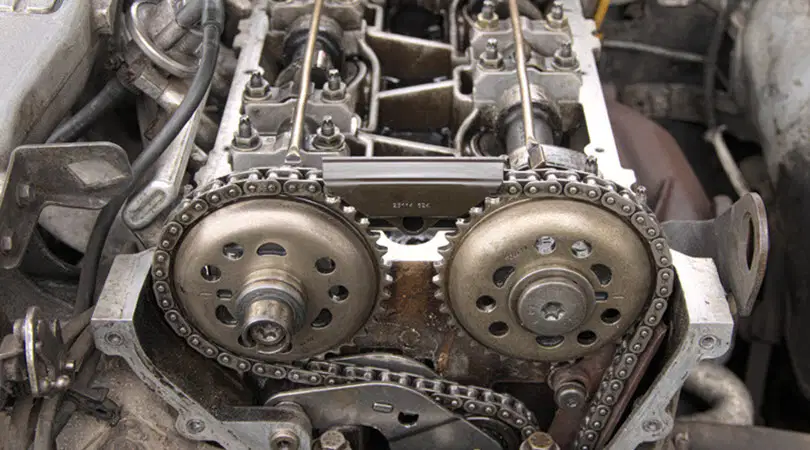

apa fungsi komponen diatas (timing chain)
berfungsi sebagai penghubung antara bagian engkol dengan camshaft.
berfungsi sebagai penyimpan torsi dan menghidupkan mesin dengan menggerakkan gigi pada bagian luar
layaknya busi pada kendaraan bermesin bensin. Komponen ini mampu mengubah temperatur udara menjadi panas sehingga solar dapat dibakar dan menghasilkan tenaga.
fungsi komponen diatas adalah
berfungsi untuk mengontrol irama valve saat membuka dan menutup.
berfungsi sebagai bak penampung oli, dan penyalur oli pada bagian blok silinder.
Komponen ini berfungsi sebagai jalan masuk dan keluarnya gas dari proses pembakaran.
fungsi layaknya busi pada kendaraan bermesin bensin.

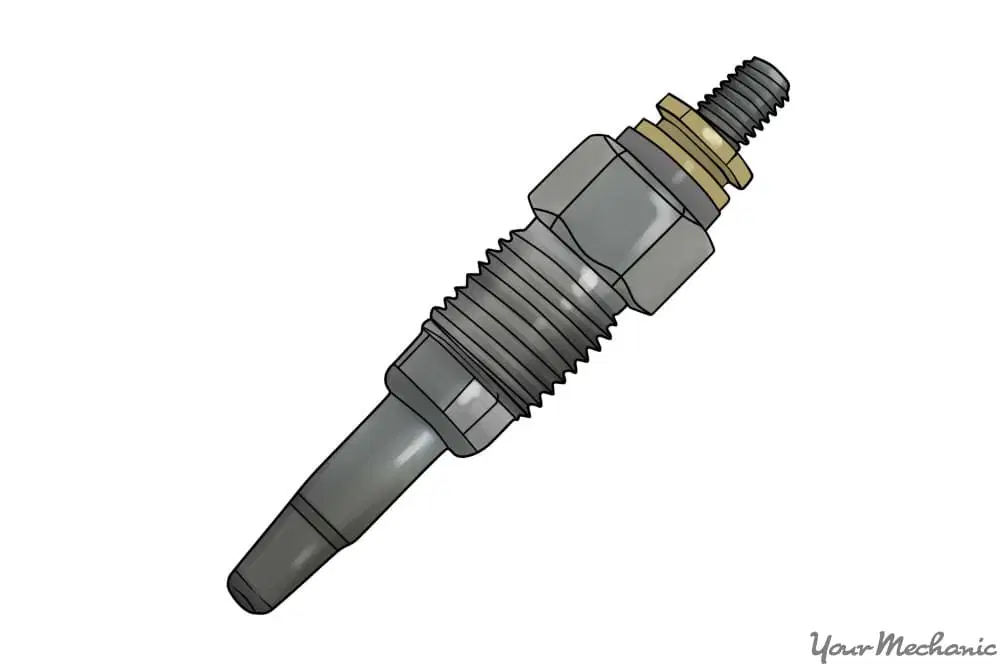

apa fungsi komponen diatas (glow pug)
fungsi layaknya busi pada kendaraan bermesin bensin.
berfungsi sebagai bak penampung oli, dan penyalur oli pada bagian blok silinder.
Komponen ini berfungsi sebagai jalan masuk dan keluarnya gas dari proses pembakaran.
apa fungsi komponen diatas (oil pan)
Komponen ini berfungsi sebagai bak penampung oli, dan penyalur oli pada bagian blok silinder.
fungsi untuk mengatur volume silinder agar kinerja mesin dapat berjalan dengan baik
berfungsi sebagai pengubah gerakan piston yang naik turun menjadi berputar
apa fungsi komponen diatas (timing gear)
berfungsi untuk mengontrol irama valve saat membuka dan menutup.
berfungsi sebagai jalan masuk dan keluarnya gas dari proses pembakaran.
fungsi layaknya busi pada kendaraan bermesin bensin.
