WorksheetsĐo lường
Total questions: 32
Worksheet time: 17mins
Có mấy đơn vị đo lường cơ bản trong hệ SI ?
Và đại lượng điện duy nhất nào nằm trong số các đơn vị trên ?
7 đại lượng cơ bản
Đơn vị đo dòng điện Ampere (A)
14 đại lượng cơ bản
Đơn vị đo Coulomb (C)
14 đại lượng cơ bản
Đơn vị đo dòng điện Ampere (A)
7 đại lượng cơ bản
Đơn vị đo hiệu điện thế (V)
Thứ nguyên của điện tích và điện trở suất viết trong hệ các đơn vị SI là gì ?
Hãy chọn câu trả lời đúng nhất trong các phát biểu sau:
Sai số hệ thống là loại sai số chúng ta rất khó để kiểm soát được
Sai số ngẫu nhiên là loại sai số chúng ta rất khó để kiểm soát được
Sai số tương đối là loại sai số chúng ta rất khó để kiểm soát được
Sai số ngẫu nhiên là loại sai số lặp lại theo 1 xu hướng đã biết rõ
Giá trị thực tế của 1 đại lượng điện X nào đó hoàn toàn có thể được xác định chính xác?
Sai, không bao giờ có thể biết chính xác giá trị thực tế của 1 đại lượng, do nhiều lý do khách quan như chất lượng của thiết bị đo, các sai số do môi trường thực nghiệm, sai số ngẫu nhiên, v.v.
Đúng, nếu sử dụng các thiết bị hiện đại và điều chỉnh phép đo đúng chuẩn thì có thể loại bỏ hoàn toàn sai số
Cho biết công thức tính và giá trị sai số tương đối của phép đo điện trở R, biết rằng sai số tương đối của phép đo dòng điẹn I và công suất tiêu thụ P qua điện trở đó lần lượt là 1% và 3%.
Cho biết công thức tính và giá trị sai số tương đối của phép đo điện trở R, biết rằng sai số tương đối của phép đo dòng điẹn I và công suất tiêu thụ P qua điện trở đó lần lượt là 0,5% và 2%.
Cơ cấu chỉ thị là các dụng cụ đo có kim chỉ giá trị tức thời của đại lượng ( điện ) đang được đo. Kết quả đo được chỉ bởi kim chuyển động trên 1 thang đo được hiệu chỉnh sẵn.
Đúng
Sai
Cơ cấu đo từ điện còn được gọi là cơ cấu chỉ thị Lô gô mét từ điện, thường được sử dụng như là ampe kế (xem hình minh họa). Nguyên lý đo dòng điện của thiết bị này chính là tương tác giữa từ trường tạo bởi dòng điện cần đo và từ trường tạo bởi nam châm vĩnh cửu đứng yên làm lệch kim chỉ thị?
Đúng
Sai
x" nằm trong khoảng [ u-ơ, u+ơ ], độ tin cậy của phép đánh giá này là 68%
x" nằm trong khoảng [ u-ơ, u+ơ ], độ tin cậy của phép đánh giá này là 95%
x" nằm trong khoảng [ u-3ơ, u+3ơ ], độ tin cậy của phép đánh giá này là 99.7%
x" nằm trong khoảng [ u-2ơ, u+2ơ ], độ tin cậy của phép đánh giá này là 95%
Trong đo lường điện - điện tử, phương pháp mạch cầu Wheatstonecaan bằng thường được sử dụng khi đo 1 điện trở chưa biết, ký hiệu là Rx ( xem hình sau ). Phương pháp đo khá đơn giản: điều chỉnh biến trở R2 sao cho dòng điện đi qua lô gô mét từ điện triệt tiêu. Tại điều kiện cầu cân bằng, phát biểu nào sau đây là chính xác.
Trong phép đo dòng điện sử dụng hiệu ứng Hall theo hình sau:
Dòng điện cần đo ( measured curent ) tỉ lệ với điện thế đầu ra Vout. Phát biểu nào sau đây là đúng về nguyên lý đo dòng điện:
Dòng điện cần đo trong dây dẫn tạo nên từ trường B trong lõi từ (magnetic core), tác động lên cảm biến Hall ( Hall element) để tạo ra trở kháng tỉ lệ với từ trường
Dòng điện cần đo trong dây dẫn tạo nên từ trường B trong lõi từ (magnetic core), tác động lên cảm biến Hall ( Hall element), qua đó tạo ra hiệu điện thế Hall tỉ lệ với từ trường
Dòng điện cần đo trong dây dẫn tạo nên từ trường B trong lõi từ (magnetic core), tác động lên cảm biến Hall ( Hall element) bằng tương tác tĩnh điện để tạo ra trở kháng tỉ lệ với từ trường
Dòng điện cần đo trong dây dẫn tạo nên từ trường B trong lõi từ (magnetic core), tác động lên cảm biến Hall ( Hall element) bằng tương tác tĩnh điện, qua đó tạo ra hiệu điện thế tỉ lệ với từ trường
Một lô gô mét từ điện có khả năng đo được dòng điện tối đa là Ig = 500 uA ( full-scale), điện trở trong là Rg = 60 ôm. Sử dụng gô lô mét từ điện này để thiết kế 1 am pe kế cho phép đo dòng điện tối đa là I = 7.5 A theo mạch đo đơn giản sau. Điện trở Rshunt cần phải mắc song song với lô gô mét từ điện là ?
Giải thích
Phép đo nhiệt độ có thể được thực hiện nhờ sử dụng phương pháp cặp nhiệt, trong đó nhiệt độ tại giao điểm ( hot junction ) giữa 2 vật liệu A và B có nhiệt độ T cần đo tỉ lệ tuyến tính với hiệu điện thế giữa 2 đầu vật liệu A và B có cùng nhiệt độ T cold. Xem xét hình sau và cho biết sử dụng cặp vật liệu nào để đo nhiệt độ của 1 lò nung ở 2000 độ F với độ nhạy tốt.
Một lô gô mét từ điện có độ nhạy 20mm/uA ( nghĩa là dòng điện 1 uA đi qua sẽ làm kim lệch 20 mm ). Thiết bị này có điện trở trong Rg bằng 200 ôm. Người ta sử dụng lô gô mét từ điện này để đánh giá độ nhạy của 1 quang trở Rx ( xem hình sau ). Biết rằng khi không được chiếu sáng, điện trở của quang trở là 1500 ôm. Xác định độ lệch của kim chỉ thị biết rằng khi được chiếu sáng, điện trở của quang trở là 1505 ôm.
Một lô gô mét từ điện có độ nhạy 15mm/uA ( nghĩa là dòng điện 1 uA đi qua sẽ làm kim lệch 15 mm ). Thiết bị này có điện trở trong Rg bằng 200 ôm. Người ta sử dụng lô gô mét từ điện này để đánh giá độ nhạy của 1 quang trở Rx ( xem hình sau ). Biết rằng khi không được chiếu sáng, điện trở của quang trở là 1500 ôm. Xác định độ lệch của kim chỉ thị biết rằng khi được chiếu sáng, điện trở của quang trở là 1505 ôm.
Hiệu chỉnh (calibration) cần được tiến hành trên toàn bộ dải đo của thiết bị
Hiệu chỉnh cần được tiến hành trong cùng điều kiện hoạt động của thiết bị đo
Hiệu chỉnh được tiến hành trong phòng thí nghiệm bằng cách so sánh kết quả đo của thiết bị với thiết bị cùng loại có độ chính xác cao hơn
Hiệu chỉnh cần được tiến hành sau khi thiết bị được sửa chữa
Phương pháp câu Maxwell thường được sử dụng để đo độ tự cảm. Mô hình của phép đo được miêu tả như hình sau, trong đó Rx và Cx là các đại lượng đo thông qua việc thay đổi các biến trở R1 và R3 sao cho cầu cân bằng:
Khi cầu cân bằng, các hệ thức nào sau đây đúng:
Đúng
Sai
Một cảm biến đo sức nặng dựa trên nguyên lý đơn giản: sự biến đổi chiều dài vật dẫn điện gây ra sự biến đổi về điện trở của nó ( xem hình sau ). Có thể sử dụng phương pháp mạch cầu Wheatstone để xác định ΔR với độ nhạy tốt.
Đúng
Sai
Một vôn kế có điện trở trong là Rv = 1 MΩ ( = 10^6 Ω), được sử dụng để đo hiệu điện thế hai đầu A và B như hình vẽ sau. Giả sử rằng các giá trị V5, R1 và R2 là chính xác. Xác định sai số tương đối của phép đo.
Thiết bị đo lường cần được hiệu chỉnh sau thời gian sử dụng nhất định
Thiết bị đo không cần thiết phải hiệu chỉnh sau thời gian dài sử dụng
Thiết bị càng cũ thì sai số càng lớn
Mức độ sai lêch của thiết bị đo phụ thuộc vào tần suất sử
Dòng điện cảm ứng của dây dẫn điện đặt cạnh dây tín hiệu
Điện dung cảm ứng gây ra giữa dây dẫn và nối đất
Nhiễu do các dây tiếp đất trên cùng thiết bị được nối đất có điện thế khác nhau

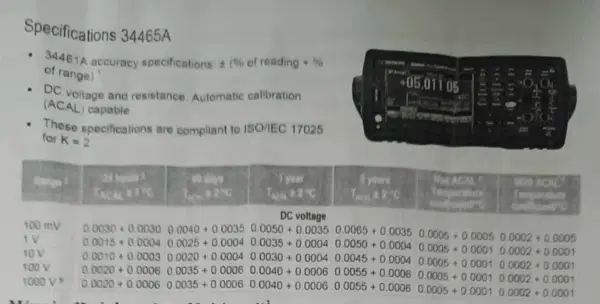

Trong hướng dẫn sử dụng 1 máy đo DMM 34465A có đoạn: ( hình trên )
Máy này đã sử dụng được 20 tháng, điều kiện nhiệt độ phòng. Dùng máy này để thực hiện phép đo hiệu điện thế, thu được kết quả là 08.79760 V. Hãy ước lượng sai số tuyệt đối của phép đo trên:
Làm giảm thiểu nhiễu trong tín hiệu ra của đầu dò
Lọc tín hiệu, khuếch đại tín hiệu, tuyến tính hóa tín hiệu đầu ra
Biến tín hiệu tương tự thành tín hiệu số
Loại bỏ nhiễu từ môi trường ngoài
Chọn lọc dải tần số hoạt động của thiết bị
Giữ môi trường làm việc ổn định cho thiết
Phép đo nhiệt độ có thể được thực hiện nhờ sử dụng phương pháp cặp nhiệt, trong đó nhiệt độ tại giao điểm ( hot junction ) giữa 2 vật liệu A và B có nhiệt độ T cần đo tỉ lệ tuyến tính với hiệu điện thế giữa 2 đầu vật liệu A và B có cùng nhiệt độ T cold.
Phát biểu nào sau đây là chính xác nhất ?
Hệ số Seebeck phụ thuộc vào cặp vật liệu
Hệ số Seebeck càng lớn thì độ nhạy của phép đo càng
Độ chính xác ( accuracy ) và độ lặp lại ( precision ) là 2 đặc trương tương tự nhau của một hệ đo lường
Một hệ đo lường có độ lặp lại tốt sẽ có độ chính xác tốt
Một hệ đo lường có độ lặp lại tốt nghĩa là có độ lệch chuẩn thấp ( sự biến thiên của giá trị đo được xung quanh giá trị trung bình )
Sai số ngẫu nhiên là loại sai số lặp lại theo 1 xu hướng đã biết rõ
Phương pháp cầu Schering cân bằng thường được sử dụng để đánh giá tính chất cách điện của dây cáp thông qua phép đo điện dung. Mô hình của phép đo được miêu tả như hình sau, trong đó Rx và Cx là các đại lượng được đo:
Chọn phát biểu đúng nhất:
Phương pháp cầu Schering cân bằng cho phép loại bỏ ảnh hưởng của tần số lên phép ước lượng điện dung Cx
Khi R1 và C2 cố định, có thể xác định điện dung Cx thông qua biến trở R2
Trong phương pháp cầu schering cân bằng, điện dung Cx và điện trở Rx có thể được xác định độc lập với nhau nhờ sự thay đổi độc lập của C1 và
Hai dây tín hiệu được xoắn lại với nhau giúp giảm nhiễu gây bởi dòng điện cảm ứng
Dây tín hiệu đặt bên cạnh dây dẫn điện với khoảng cách nhỏ hơn 0.3 mét
Dây tín hiệu được bảo vệ bởi các màng chắn điện tử (shielding)
Sử dụng lock-in amplifer và pháe-locked
