Perbedaan antara sensor dan transduser adalah …
a)
Sensor membaca fenomena lingkungan, sedangkan transduser mengubah suatu besaran ke bentuk besaran lainnya.
b)
Sensor dan transduser hanya istilah yang sama, tidak ada perbedaan.
c)
Sensor adalah sejenis terkhusus pengukur suhu, sedangkan transduser dapat mengukur berbagai besaran fisik.
d)
Sensor menghasilkan keluaran digital, sedangkan transduser menghasilkan keluaran analog.
e)
Sensor hanya digunakan di laboratorium, sedangkan transduser digunakan di lapangan.
2.
Sensor pada umumnya dalam semua peralatan berperan sebagai …
a)
Proses
b)
Output
c)
Input
d)
Memory
e)
Display
3.
Perangkat simulasi yang digunakan untuk membangkitkan sinyal listrik yang digunakan bersama Osciloskop dikenal sebagai …
a)
Function generator
b)
Osiloskop
c)
Megger
d)
Power Supply Regulator
e)
Trafo
4.
Osiloskop adalah alat ukur yang dapat …
a)
Mengukur suhu CPU komputer
b)
Menampilkan antarmuka manusia-mesin
c)
Mengukur arus listrik
d)
Menampilkan sinyal listrik dalam bentuk grafik
e)
Menghitung jumlah instruksi dalam program komputer
5.
Berikut ini yang tidak termasuk keluaran dalam pemrograman PLC, yaitu …
a)
Lampu
b)
Motor
c)
Sensor
d)
Kontakor
e)
Buzzer
6.
Berikut ini cara kerja yang tidak sesuai dengan program tersebut, yaitu …
a)
Ketika "B" aktif, maka output "X" akan bekerja
b)
Ketika "B" aktif, maka output "X" akan bekerja dan instruksi "C" akan bekerja
c)
Ketika instruksi "C" selesai delay 5 detik, maka output "Y" akan bekerja
d)
Ketika program bekerja, maka output "Z" akan berhenti
e)
Ketika kontak "C" aktif, maka output "Z" akan OFF
7.
Pada aplikasi CX-Programmer shortcut atau pintasan untuk compilling dan run program adalah dengan menekan ...
a)
Ctrl + Shift + E
b)
Ctrl + Alt + W
c)
Ctrl + Shift + W
d)
Ctrl + W
e)
Alt + Shift + F
8.
Instruksi mnemonic code untuk simbol kontak " B " adalah …
a)
LD
b)
LD NOT
c)
AND
d)
OR NOT
e)
OR
9.
Bagian adaptor pada VFD berperan sebagai …
a)
Pengubah VAC menjadi VDC
b)
Pengubah tegangan rendah ke tegangan tinggi
c)
Penaik tegangan masukan
d)
Tanda rangkaian sedang mengalami overload
e)
Pengubah VDC menjadi VAC
10.
Parameter yang digunakan dalam VFD untuk mengubah kecepatan putar motor induksi 3 fasa terletak pada nilai ...
a)
Tegangan
b)
Frekuensi
c)
Arus
d)
Hambatan
e)
Daya
11.
Tombol “ESC” pada VFD digunakan untuk …
a)
Membuat motor berputar
b)
Kembali ke menu sebelumnya
c)
Menggeser menu yang dicari
d)
Memilih menu yang diinginkan
e)
Membuat motor berhenti
12.
Keuntungan dari penggunaan Internet of Things (IoT) dalam kehidupan sehari-hari adalah ...
a)
Peningkatan produktivitas dan efisiensi
b)
Memberikan hiburan yang lebih banyak bagi pengguna
c)
Membuat kehidupan manusia lebih rumit
d)
Meningkatkan biaya implementasi teknologi
e)
Hemat anggaran biaya
13.
Konsep teknologi otomatis yang digunakan pada bangunan/rumah tinggal yang dapat memberikan kenyamanan dan efesiensi disebut ...
a)
Smart Building
b)
Smart Hom
c)
Smart System
d)
Smart Concept
e)
Smart Mobile
14.
Konduktor yang merupakan energi terbarukan di bawah ini, yaitu …
a)
Energi Panas Bumi, Biogas dan Nuklir
b)
Energi Panas Bumi, Biodiesel dan Nuklir
c)
Energi Panas Bumi, Biosolar dan Biogas
d)
Energi Panas Bumi, Biodiesel dan Biogas
e)
Energi Panas Bumi, Geothermal, Biogas
15.

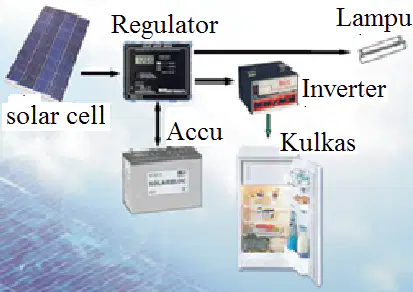

Bagian yang berfungsi merubah cahaya menjadi listrik pada gambar dibawah ini adalah …
a)
Accu
b)
Regulator
c)
Inverter
d)
Solar Cell
e)
Kulkas
16.
Pada gambar di bawah ini, yang ditunjukkan oleh nomor 3 adalah ...
a)
Turbin
b)
Generator
c)
Gearbox
d)
Rotor
e)
Brake
17.
Pada gambar di bawah ini, yang ditunjukkan oleh nomor 4 adalah ...
a)
Intake
b)
Reservoir
c)
Turbin
d)
Generator
e)
Penstock
18.
Bagian dari alat industri yang dipakai untuk memproduksi dan membangkitkan tenaga listrik dari berbagai sumber tenaga yaitu …
a)
Pembangkit arus
b)
Pembangkit daya
c)
Pembangkit listrik
d)
Pembangkit tenagan
e)
Pembangkit listrik tenaga
19.
Bentuk utama dari pembangkit jenis PLTU adalah ...
a)
Motor listrik sebagai pembanagkit
b)
Generator yang dihubungkan ke turbin
c)
Trasformator yang dihungkan kepada pelangan
d)
Baling-baling kipas yang menggerakkan rotor
e)
Magnetik pada generator
20.
PLTU menggunakan fluida kerja air uap yang bersirkulasi secara tertutup. Siklus tertutup artinya ...
a)
Gaya gerak listrik sebagai pemicu utama
b)
Menggunakan mekanik yang beriringan
c)
Menggunakan fluida yang sama secara berulang-ulang
d)
Menggunakan uap sebagai penggerak
e)
Menggunaan panas uap air
21.
Stasiun pembangkit listrik thermal di mana panas yang dihasilkan diperoleh dari satu atau lebih reaktor nuklir merupakan pembangkit …
a)
PLTA
b)
PLTN
c)
PLTD
d)
PLTP
e)
PLTB
22.
Salah satu penggerak utama suatu pembangkit listrik adalah …
a)
Busbar
b)
Generator
c)
Transformator
d)
Solar Cell
e)
Rell Omega
23.
Pompa air yang memiliki tegangan 220 V, Frekuensi 50 Hz dan daya listrik 500 W akan di operasikan pada rumah tinggal. Berapa arus yang dihasilkan apabila pompa air di gunakan …
a)
2,27 Ampere
b)
4,4 Ampere
c)
10 Ampere
d)
0,44 Ampere
e)
2,5 Ampere
24.
Alat yang digunakan untuk mengubah tegangan DC menjadi tegangan AC dikenal sebagai …
a)
Buck Converter
b)
Boost Converter
c)
Inverter
d)
Transformator
e)
Adapter
25.
Bedasarkan hukum faraday, mesin listrik dapat bekerja apabila memenuhi adanya persyaratan dibawah ini, kecuali …
a)
Luas penampang
b)
Medan magnet
c)
Kawat penghantar
d)
Gaya Motor
e)
Gerakan Kutub magnet
26.
Nilai kecepatan motor sinkron dengan frekuensi 20 Hz dan jumlah kutub 4 adalah…..
a)
600 rpm
b)
1200 rpm
c)
1500 rpm
d)
2000 rpm
e)
3000 rpm
27.
Prinsip kerja dari motor listrik adalah ...
a)
Adanya kutub-kutub dari magnet senama yang akan tarik menarik dan kutub-kutub yang tidak senama akan tarik menarik
b)
Adanya kutub-kutub dari magnet senama yang akan tolak menolak dan kutub-kutub yang tidak senama akan tolak menolak
c)
Adanya kutub-kutub dari magnet senama yang akan tarik menarik dan kutub-kutub yang tidak senama akan tolak menolak
d)
Adanya kutub-kutub dari magnet senama yang akan tolak menolak dan kutub-kutub yang tidak senama akan tarik menarik
e)
Karena adanya aliran listrik yang menggerakkan motor
28.
Pada gambar di bawah ini, yang ditunjukkan oleh nomor 4 adalah ...
a)
Rotor
b)
Komutator
c)
Slipring
d)
Bearing
e)
Snapring
29.
Berdasarkan data pada name plate motor 1 fasa di bawah ini, nilai arus untuk motor ini adalah ...
a)
5, 21
b)
25
c)
0,75
d)
55
e)
1400
30.
Nilai RPM sebagai kecepatan putar berasal dari …
a)
Jumlah putaran motor dalam satu periode
b)
Jumlah putaran motor dalam semenit
c)
Jumlah putaran motor dalam satu waktu
d)
Jumlah putaran motor dalam sedetik
e)
Jumlah putaran motor dalam sejam
31.
Fungsi dari generator yang dikopel langsung dengan turbin berputar ...
a)
Untuk menghasilkan uap
b)
Untuk digunakan lagi sebagai air pengisi boiler
c)
Untuk menambah suply energy
d)
Untuk memutar generator
e)
Untuk menghasilkan energi listrik
32.
Hukum yang digunakan dalam generator DC yaitu ...
a)
Kirchoff 1
b)
Lenz
c)
Ohm
d)
Faraday
e)
Ampere-Biot-Savart
33.
Komponen generator yang berfungsi mengubah energi mekanik menjadi energi listrik dengan arus searah adalah ...
a)
Bushing
b)
Komutator
c)
Cicin Seret
d)
Snapring
e)
Shaft
34.
Wilayah pengunaan trafo step up biasanya terdapat pada ...
a)
Bagian Transmisi
b)
Bagian Distribusi
c)
Bagian Pembangkit
d)
Bagian Mesin
e)
Bagian Jaringan Listrik
35.
Trafo terpasang 200 lilitan bagian sekunder dan 500 lilitan bagian primer, termasuk ke dalam jenis trafo ...
a)
Trafo Step Up
b)
Trafo Step Down
c)
Trafo Daya
d)
Trafo Arus
e)
Trafo Tegangan
36.
Beda potensial antar fasa pada terminal sumber R dan S dari PLN adalah …
a)
220 V
b)
230 V
c)
110 V
d)
380 V
e)
430 V
37.
Jenis kabel yang biasa digunakan pada instalasi motor adalah ...
a)
NYA
b)
NYAF
c)
NYM
d)
NYYHY
e)
AAAC
38.
Pemeliharaan alat berikut yang tidak termasuk komponen listrik adalah….
a)
Trafo
b)
Inverter
c)
Penghantar
d)
Baling - Baling
e)
Busbar
39.
Jika teman anda mengalami kecelakaan karena kejutan listrik maka langkah yang pertama anda lakukan untuk menolong teman tersebut adalah...
a)
Menarik korban dari tempat kecelakaan
b)
Menghubung singkat atau menghubung tanahkan hantaran
c)
Mematikan saklar pemutus daya
d)
Memberi korban nafas buatan
e)
Mencegah terjadinya cidera
40.
Dalam pemasangan instalasi penerangan 3 fasa untuk Industri dengan gedung bertingkat, maka pembagian fasanya adalah...
a)
Fasa R untuk penerangan, fasa S untuk Kotak kontak dan fasa T untuk instalasi tenaga
b)
Fasa R dan S untuk lantai 1, fasa T untuk lantai 2
c)
Yang digunakan 2 fasa saja, yang lainya untuk cadangan.
d)
Setiap lantai menggunakan fasa yang berbeda
e)
Beban antar fasa dibuat tidak seimbang
41.
Jenis alat ukur, yang digunakan untuk mengukur arus listrik tanpa membuka rangkaian adalah…
a)
Clamp Meter
b)
Ampere Meter
c)
Multimeter
d)
Tachometer
e)
Megger
42.
Diantara komponen-komponen berikut ini :
1. MCB
2. Kontaktor
3. Pushbutton
4. TOR / OL
5. TDR
6. Lampu Indikator
7. Motor Listrik
Yang termasuk dalam rangkaian daya atau rangkaian utama motor listrik adalah…
a)
(1), (2) dan (7)
b)
(1), (2), (4) dan (7)
c)
(1), (2), (5) dan (7)
d)
(1), (2), (3), (4) dan (7)
e)
(1), (2), (4), (6) dan (7)
43.
Pada rangkaian DOL (Direct Online) dibawah ini, sambungan yang digunakan pada motor listrik untuk rangkaian daya dengan nomor 5 adalah…
a)
Sambungan star
b)
Sambungan delta
c)
Sambungan star-delta
d)
Sambungan bintang-segitiga
e)
Sambungan star-delta diasut 2 arah
44.

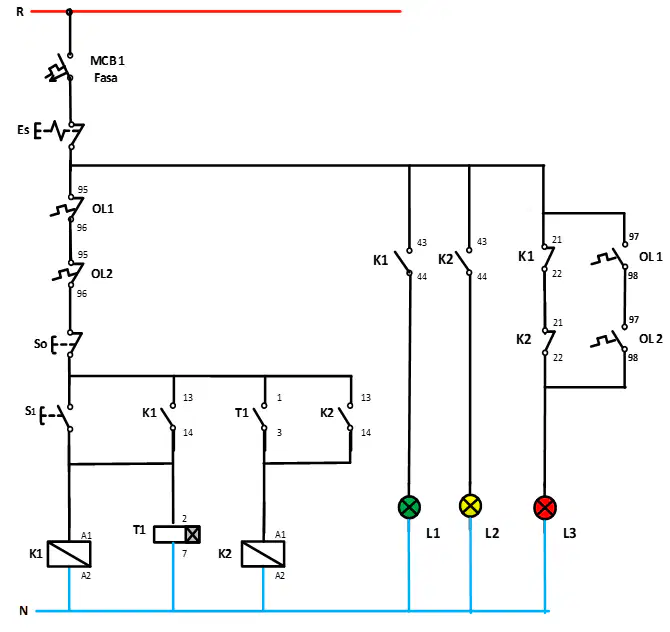

Gambar rangkaian di bawah ini adalah rangkaian pengendali...
a)
Dua tempat
b)
Berurutan
c)
Forward - Reverse
d)
Star Delta
e)
Otomatis
45.
Berikut ini cara kerja yang tidak sesuai dengan rangkaian tersebut adalah ...
a)
Ketika PB "S1" ditekan , maka L2 menyala
b)
Ketika T1 selesai bekerja, maka K2 bekerja dan L1 , L2 menyala
c)
Ketika PB "S1" tidak ditekan , maka K2 tidak dapat bekerja
d)
Ketika MCB "on" maka L3 menyala
e)
Ketika terjadi overload, maka L3 menyala
46.
Kontak utama pada kontaktor umumnya digunakan sebagai …
a)
Pengendali bekerja-tidaknya TOR
b)
Pengendali bekerja-tidaknya motor 3 fasa
c)
Pengendali bekerja-tidaknya lampu indikator
d)
Pengendali bekerja-tidaknya motor 1 fasa
e)
Pengendali bekerja-tidaknya MCB 3 fasa
47.
Cara kerja dari Photocell sebagai sensor untuk penerangan malam hari adalah …
a)
Nilai hambatan akan membesar dan membuat lampu menyala
b)
Nilai hambatan akan mengecil dan membuat lampu menyala
c)
Nilai hambatan akan mengecil dan membuat lampu padam
d)
Nilai hambatan akan membesar dan membuat lampu redup
e)
Nilai hambatan akan membesar dan membuat lampu padam
48.
Sebuah rumah direncanakan akan dipasang daya sebesar 1500VA, maka nilai dari pembatas arus/MCB yang terpasang di rumah tersebut adalah …
a)
2 A
b)
4 A
c)
6 A
d)
10 A
e)
16 A
49.
Jenis motor listrik yang menggunakan rotor sangkar...
a)
Motor induksi 3 fasa - motor universal - motor self excited
b)
Motor dahlander - motor asinkron - motor induksi 1 fasa
c)
Motor induksi 1 fasa - motor kutub bayang- motor universal
d)
Motor sinkron - motor universal – motor self excited
e)
Motor dahlander – motor universal – motor self excited
50.
Berikut ini gangguan akibat dari over speed generator adalah...
a)
Frekuensi turun
b)
Ada pasokan daya lain dari generator
c)
Rusaknya bearing dan shaft
d)
Over Current
e)
Adanya arus bocor
Reset
