WorksheetsEficiencia Energética en Sistemas de Distribución
Total questions: 60
Worksheet time: 44mins
¿Qué tipo de sistemas se encargan de ventilar y climatizar los locales?
Bombas de calor
Unidades terminales de agua
UTA o ROOFTOP
Fancoils
¿Cuál es la temperatura de funcionamiento del agua típica de un fancoil en modo frío?
20-15°C
15-20°C
7-12°C
12-7°C
¿Cuál es la temperatura de funcionamiento del agua típica de un fancoil en modo calor?
45-40°C
40-45°C
50-60°C
60-50°C
¿Cuál es la temperatura de funcionamiento del agua típica de un radiador?
45-40°C
40-45°C
50-60°C
60-50°C
¿Qué tipo de bomba no entra en contacto con el agua?
Bomba de rotor húmedo
Bomba de rotor seco
Bomba radial
Bomba en línea
¿En que consiste el cálculo del aislamiento por el método simplificado?
Consultar el espesor de aislamiento según las tablas del RITE
Consultar el espesor de aislamiento según las tablas del CTE
Calcular el espesor de aislamiento según las fórmulas del RITE
Calcular el espesor de aislamiento según las fórmulas del CTE
¿Cuál es la función principal de las válvulas de equilibrado dinámico?
Aumentar la presión en el sistema
Regular el caudal que llega a cada unidad terminal
Disminuir la temperatura del agua
Aislar las tuberías
Los fancoils pueden ser...
De dos o cuatro tuberías.
De pared, cassette o de conductos.
Con o sin ventilador.
De chapa o de fibra.
¿Qué se debe hacer para evitar el intercambio de energía entre el fluido caloportador y el ambiente?
Aumentar el salto térmico
Aumentar la temperatura de impulsión
Aislar las tuberías/conductos
Reducir el caudal
¿Cuál es la temperatura máxima de entrada al emisor de un radiador según RITE?
70°C
60°C
80°C
50°C
¿Qué tipo de sistemas permiten distribuir frío y calor al mismo tiempo?
Sistemas de aire
Sistemas mixtos
Sistemas de cuatro tubos
Sistemas de dos tubos
¿Qué tipo de aislamiento es flexible y rápido de instalar?
Lana mineral
Polietileno
Fibra de vidrio
Espuma elastomérica
¿Qué se debe hacer para equilibrar una instalación hidráulica?
Reducir el número de bombas
Aumentar la presión en el sistema
Ajustar el caudal que llega a cada unidad terminal
Ajustar la temperatura del agua
¿Cuál es la velocidad máxima recomendada para el agua en las tuberías metálicas?
1,2 m/s
3,0 m/s
4,0 m/s
2,5 m/s
¿Qué tipo de bomba se caracteriza por tener aspiración e impulsión en el mismo eje?
Bomba radial
Bomba en línea
Bomba de rotor seco
Bomba de rotor húmedo
¿Qué se utiliza para calcular el aislamiento de las tuberías según el método prestacional?
RITE
Ninguna de las anteriores
AISLAM
Hazen-Williams
¿A qué temperatura debemos impulsar en un suelo refrescante?
Superior a la temperatura de rocío
Inferior a la temperatura de rocío
Inferior a la temperatura de bulbo húmedo
Superior a la temperatura de bulbo húmedo
¿A qué temperatura debemos impulsar en un suelo radiante?
A la mas alta posible
Entre 60ºC y 40ºC
Entre 45ºC y 35ºC
Entre 75ºC y 55ºC
¿Qué desventajas tiene el suelo refrescante?
Inundaciones
Poca potencia
Estratificaciones
Condensaciones
El aislamiento de conductos que discurren por el exterior es de (mm)
(a)
El aislamiento de conductos que discurren por el interior es de (mm)
(a)
¿En que se diferencian las vigas frías de un fancoil?
El fancoil tiene batería de agua y la viga fría no
El fancoil tiene ventilador y la viga fría no
El fancoil puede funcionar a temperaturas de impulsión mas bajas consiguiendo menos potencia en frio
La viga fría puede funcionar a temperaturas de impulsión mas bajas consiguiendo mas potencia en frio
La curva de la imagen representa...
Dos bombas en paralelo
Dos bombas en serie
Una bomba con variador de frecuencia
Un bomba con motor AC
La curva de la imagen representa...
Dos bombas en paralelo
Dos bombas en serie
Una bomba con variador de frecuencia
Un bomba con motor AC
Marca la afirmación incorrecta.
El aislamiento de espuma elastomérica es flexible y rápido de instalar.
El aislamiento de lana de mineral tiene recubrimiento de aluminio y actúa de barrera de vapor.
El aislamiento de espuma elastomérica no tiene barrera de vapor.
Para analizar la eficiencia del sistema, tenemos que analizar...
Los equipos de producción, ventilación y los elementos terminales.
Los equipos de producción, ventilación, elementos terminales, tuberías, conductos, bombas,
ventiladores.
El aislamiento de las tuberías y conductos.
La pérdida de carga en los conductos y tuberías.
Un fluido caloportador es...
El fluido que transporta la energía desde los equipos de producción a los elementos terminales.
El fluido que transporta la energía desde los elementos terminales a los elementos finales.
Las dos respuestas son correctas.

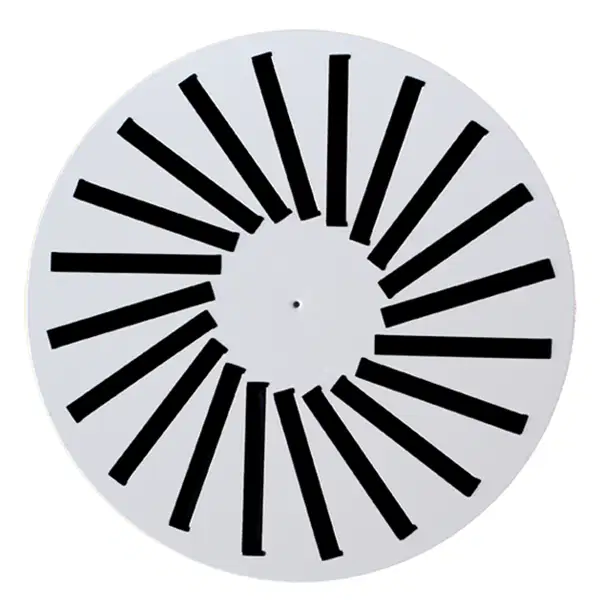

¿Qué tipo de difusor es el difusor de la imagen?
ROTACIONAL
ROTADINÁMICO
ROTOROIDAL
RADIAL
¿Qué tipo de difusor es el difusor de la imagen?
LINEAL
RADIAL
ROTACIONAL
ROTODINÁMICO
Selecciona todos los parámetros a tener en cuenta para seleccionar la difusión.
GRADIENTE DE TEMPERATURAS
VELOCIDAD DEL AIRE
DIRECCIÓN DEL AIRE
NIVEL SONORO
La potencia sonora de la difusión debe estar en un rango máximo de...
30-45 dB(A)
30-55 dB(A)
15-35 dB(A)
15-30 dB(A)
La velocidad del la vena de aire en la zona ocupada debe...
Ser lo más alta posible
Ser lo más baja posible
Estar entre 0,16 - 0,19 m/s
Estar entre 0,19 - 0,26m/s
El efecto arquímedes hace que...
El aire frio suba
El aire caliente baje
El aire caliente suba
El aire frío baje
El efecto coanda hace que...
Te mojes con la cuchara al fregar
El alcance de la vena de aire sea mayor
El aire caliente suba
El aire frío baje
Cuánto mas alto sea el gradiente de temperatura...
Mayor será el alcance de la vena de aire
Menor será el alcance de la vena de aire
Mayor será la estratificación
Menor será la estratificación
La inducción del aire se produce debido a...
Efecto coanda
La velocidad del chorro de aire
La temperatura del chorro de aire
La turbulencia del aire
¿Qué es la estratificación?
La acumulación de aire caliente en las capas inferiores de una estancia y de aire más frío en la inferior
La acumulación de aire caliente en las capas superiores de una estancia y de aire más frío en la superior
La acumulación de aire caliente en las capas inferiores de una estancia y de aire más frío en la superior
La acumulación de aire caliente en las capas superiores de una estancia y de aire más frío en la inferior
¿Cuáles son los difusores apropiados para techos de una altura mayor a 4 metros?
Con coanda ring
De geometría variable
Rotacionales
Lineales
En un difusor con techo y sin techo el comportamiento de la vena de aire difiere por...
Ausencia de efecto coanda
Ausencia de velocidad en el aire
Ausencia de efecto venturi
Ausencia de efecto arquimedes
Para un mismo difusor, cuánto mas caudal impulsas...
Más eficiencia
Más ruido
Más alcance
Más velocidad
¿Qué difusión es adecuada para instalaciones de altura mayor a 4 metros?
Difusores de geometría variable
Difusores con efecto coanda
Difusores que muevan mucho aire
Toberas
En los difusores de geometría variable...
Las palas se abren en modo calefacción para dirigir el chorro de aire hacia abajo
Las palas se abren en modo calefacción para dirigir el chorro de aire hacia arriba
Las palas se cierran en modo calefacción para dirigir el chorro de aire hacia abajo
Las palas se cierran en modo calefacción para dirigir el chorro de aire hacia arriba
Debido a este fenómeno la vena de aire se adhiere al techo en su recorrido, esto facilita que el aire no incida en la zona de ocupación hasta haber descendido su velocidad hasta valores que no provocan sensación de corriente de aire, a la vez que aumenta el alcance de la vena de aire.
(a)

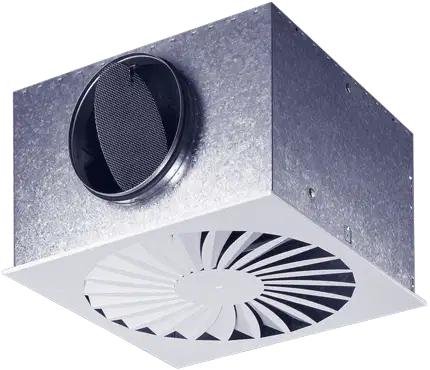

La parte metálica que tiene el difusor encima se llama...
Compuerta
Caja
Plenum
Damper
Los difusores instalados son...
Lineales
Toberas
Rotacionales
Radiales
¿Qué tipo de difusor es difusor de la imagen?
Tobera
Microtobera
Radial
Rotacional
El salto térmico en la zona ocupada no debe...
Ser superior a 10ºC
Ser inferior a 10ºC
Ser superior a 4 ºC
Ser inferior a 4ºC
Una instalación de fancoils tiene un caudal de 1000 m3/h y una pérdida de carga de 20 mca. Se instalarán dos bombas en paralelo con un caudal y presión de...
1000 m3/h
20 mca
500 m3/h
10 mca
500 m3/h
20 mca
1000 m3/h
10 mca
Una instalación de fancoils tiene un caudal de 1000 m3/h y una pérdida de carga de 20 mca. Se instalarán dos bombas en serie con un caudal y presión de...
1000 m3/h
20 mca
500 m3/h
10 mca
500 m3/h
20 mca
1000 m3/h
10 mca
La presión disponible del ventilador debe ser...
Mayor que la pérdida de carga en la red de distribución de aire.
Menor que la pérdida de carga en la red de distribución de aire.
Igual que la pérdida de carga en la red de distribución de aire.
Independiente de pérdida de carga en la red de distribución de aire.
En un sistema con válvulas de equilibrado dinámico.
El caudal se mantiene constante a pesar de las diferencias de presión.
El caudal va variado a medida que abrimos o cerramos válvulas del circuito.
El equilibrado de la red requiere un esfuerzo y tiempo considerable
El equilibrado es automático
En un sistema con válvulas de equilibrado estático.
El caudal se mantiene constante a pesar de las diferencias de presión.
El caudal va variado a medida que abrimos o cerramos válvulas del circuito.
El equilibrado de la red requiere un esfuerzo y tiempo considerable
La apertura de las válvulas es fija.
Los conductos de fibra de vidrio...
No es necesario aislarlos
Son fáciles y rápidos de montar
Requieren un aislamiento de 30 mm en interiores y 50 mm en exteriores.
Requieren un aislamiento de 50 mm en interiores y 30 mm en exteriores.
Los conductos de chapa...
Ofrecen menor pérdida de carga que los de fibra de vidirio
Son muy fáciles y rápidos de montar
No requieren aislamiento
Requieren un replanteo previo al pedido de las piezas
La palabra FAN-COIL viene de ...
CLIMATIZACIÓN - AGUA
ADMIRADOR - COIL
VENTILADOR - BATERÍA
CLIMATIZACIÓN - AIRE
En el suelo radiante es obligatorio instalar aislamiento....
Bajo las tuberías
Sobre las tuberías
Bajo y sobre las tuberías
En ningún sitio es obligatorio
El detentor es...
La válvula de corte de los radiadores
La válvula de equilibrado de los radiadores
La válvula para purgar los radiadores
La válvula para vaciar los radiadores
En un sitema a dos tubos...
Se puede dar frio y calor a la vez
El aislamiento de las tuberías se debe elegir para el caudal mas alto
Las tuberías se deben dimensionar para el caudal mas alto
Todas las unidades terminales tienen que estar funcionando en el mismo modo
En un sistema a 4 tubos...
Se puede funcionar de manera simultanea en frio o en calor
No se puede funcionar de manera simultanea en frio o en calor
Las tuberías se deben aislar en función de la temperatura del fluido
Las tuberías se deben aislar en función del tamaño de las tuberías
¿A que pérdida de carga se deben de dimensionar las tuberías de climatización?
Entre 20 y 40 mca/ml.
Entre 20 y 40 Pa/ml.
Entre 20 y 30 mca/ml.
Entre 20 y 40 mmca/ml.
