ИМ PART 4

Total questions: 60

Worksheet time: 30mins

Name
Class
Date

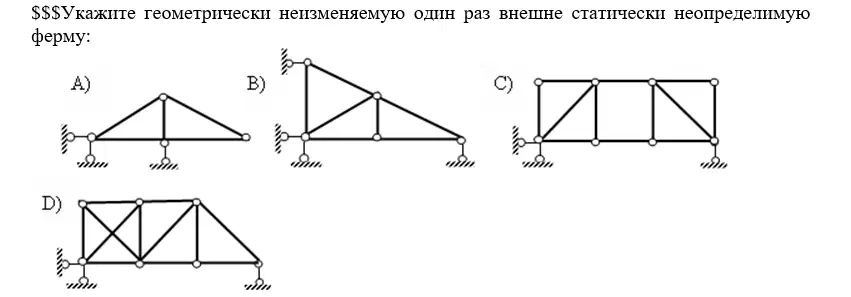

1.
a)

А

b)

В

c)

С

d)

Д

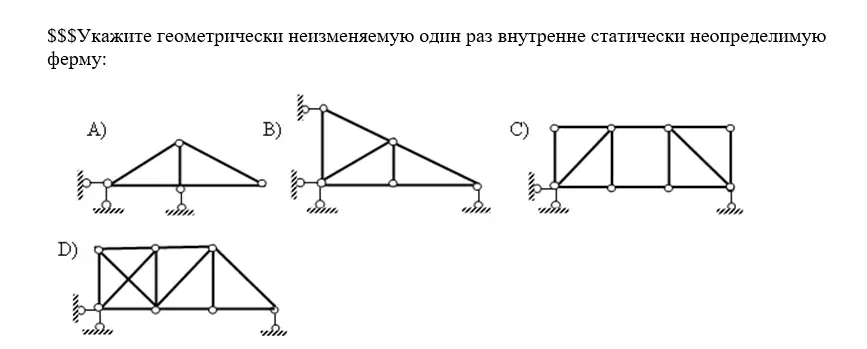

2.
a)

b)

c)

d)

3.
a)

b)

c)

d)

4.

Определение фермы:

a)

сквозная геометрически неизменяемая конструкция, составленная из стержней, соединяющихся между собой в узлах идеально гладкими шарнирами, оси стержней проходят через геометрические центры шарниров.

b)

стержневая система, стержни которой соединены в узлах жестко и шарнирно.

c)

геометрически неизменяемая конструкция, составленная из стержней, соединяющихся между собой в узлах жестко.

d)

геометрически изменяемая конструкция, составленная из стержней, соединяющихся между собой в узлах шарнирно.

5.

Какие усилия возникают в статически определимой плоской раме от продольной нагрузки?

a)

Продольные, поперечные силы и изгибающий момент

b)

Продольные силы и изгибающий момент

c)

Продольные и сдвигающие усилия

d)

Поперечные силы и изгибающий момент.

6.

Какие системы относятся к статически определимым?

a)

Геометрически неизменяемые, в которых нет лишних связей

b)

Геометрически изменяемые системы.

c)

Геометрически неизменяемые системы, в которых имеются лишние связи.

d)

Мгновенно изменяемые системы.

7.

Что представляют неизвестные в канонических уравнениях метода перемещений?

a)

Неизвестные угловые и линейные смещения узлов

b)

Неизвестные угловые смещения узлов

c)

Неизвестные линейные смещения узлов

d)

Неизвестные реакции.

8.
a)

Реакцию в заданной системе по направлению i -связи, вызванную силой Xk, равной единицы, действующей по направлению k.

b)

Реакцию в основной системе по направлению i - отброшенной связи, вызванную силой Xk, равной единицы, действующей по направлению k

c)

Перемещение в основной системе по направлению i - отброшенной связи, вызванное силой Xk, равной единицы, действующей по направлению k

d)

Представляют собой реакцию в i введенной связи в основной системе, вызванное единичным перемещением «к» дополнительной связи

9.

Какой должна быть основная система метода перемещений?

a)

Кинематически определимая система, полученная из заданной путем введения дополнительных связей, препятствующих угловым и линейным смещениям узлов

b)

Статически определимая система, полученная из заданной путем частичного отбрасывания лишних связей

c)

Геометрически неизменяемая и статически определимая

d)

Статически неопределимая система, полученная из заданной путем введения дополнительных угловых связей.

10.

Что представляют собой свободные члены в канонических уравнениях метода перемещений Rif?

a)

Свободные члены Rif  представляют собой реакцию в «i»  дополнительной связи основной системы, вызванные внешним воздействием F.

b)

Представляют собой перемещения в основной системе по направлению i - отброшенной связи, вызванные внешним воздействием F.

c)

Представляют собой реакции в основной системе по направлению i - отброшенной связи, вызванные внешним воздействием F.

d)

Представляют собой перемещения в заданной системе по направлению i -связи, вызванные внешним воздействием F.

11.

На какие группы делятся свободные коэффициенты и члены канонических уравнений метода перемещений:



a)

Реактивные моменты во введенных заделках и реактивные усилия во введенных стержнях.

b)

Угловые и линейные смещения в дополнительных связях.

c)

Реактивные силы и реактивные моменты в отброшенных связях.

d)

Реактивные силы и реактивные моменты в заделках.

12.
a)

Изгибающие моменты в основной системе метода перемещений от единичных значений перемещений соответственно Zi =1, Zk=1.

b)

Изгибающие моменты в заданной системе от единичных значений соответственно Zi =1, Zk=1.

c)

Изгибающие моменты в основной системе от единичных значений внешних сил.

d)

Изгибающие моменты в заданной системе от единичных значений внешних сил.

13.
a)

Эпюру изгибающих моментов в заданной системе от внешнего воздействия F.

b)

Изгибающие моменты в основной системе от внешних сил.



c)

Изгибающие моменты в заданной системе от единичных значений внешних сил.



d)

Эпюру изгибаюИзгибающие моменты в заданной системе от единичных значений внешних сил.



14.
a)

Внутренние усилия в основной системе метода перемещений от единичных значений перемещений

b)

Изгибающие моменты в заданной системе от единичных значений соответственно Zi =1, Zk=1

c)

Поперечные силы в основной системе от единичных значений внешних сил

d)

Продольные силы в основной системе от единичных значений внешних сил.

15.
a)

Внутренние усилия в основной системе метода перемещений от внешнего воздействия F

b)

Внутренние усилия в заданной системе от единичных значений соответственно Zi =1, Zk=1

c)

Внутренние усилия  в основной системе от единичных значений внешних сил

d)

Внутренние усилия в заданной системе от единичных значений внешних сил.

16.
a)

A

b)

B

c)

C

d)

D

17.
a)

A

b)

B

c)

C

d)

D

18.
a)

A

b)

B

c)

C

d)

D

19.
a)

Поперечные, продольные силы и изгибающий момент

b)

Только поперечные силы

c)

Только продольные силы

d)

Только изгибающий момент.

20.
a)

A

b)

B

c)

C

d)

D

21.
a)

A

b)

B

c)

C

d)

D

22.
a)

Поперечные, продольные силы и изгибающий момент

b)

Только поперечные силы

c)

Только продольные силы

d)

Только изгибающий момент.

23.
a)

1

b)

2

c)

3

d)

5

24.

В чем суть статической проверки заданной системы в целом?

a)

Равновесие всех внешних сил, включая реакции опор

b)

Равенство перемещений по направлению связей

c)

Равновесие внутренних сил

d)

Равновесие отсеченной части системы в определенных сечениях.

25.

В чем суть деформационных проверок?



a)

Равенство нулю перемещений по направлению заданных связей

b)

Равновесие всех внешних сил, включая реакции опор

c)

Равенство нулю перемещений в дополнительных связях

d)

Равновесие отсеченной части системы в определенных сечениях.

26.

Как изучают деформирование тела при статико-кинематическом методе исследования деформаций?

a)

Рассматривается отдельно взятый этап деформирования

b)

Рассматривается весь процесс деформирования

c)

Рассматривается часть процесса деформирования

d)

Рассматривается конечный момент деформирования.

27.
a)

Количество независимых линейных смещений узлов рамы

b)

Количество замкнутых контуров, их которых состоит система

c)

Количество связей

d)

Количество дисков.

28.
a)

Количество жестких узлов рамы

b)

Количество замкнутых контуров, их которых состоит система

c)

Количество связей

d)

Количество дисков.

29.

На каком принципе основан метод Мора для определения перемещений?

a)

Принцип возможных перемещений

b)

Принцип плоских сечений

c)

Принцип суперпозиции

d)

Принцип независимости действий сил.

30.

Что называется основной системой статически неопределимой балки?

a)

Балка полученная из заданной, путем отбрасывания лишних связей

b)

Балка с указанием всех действующих на нее внешних сил

c)

Заданная балка без учета действующих на нее внешних сил

d)

Расчетная схема балки.

31.

Какой вид имеет формула Верещагина для определения перемещений?

a)

b)

c)

d)

32.

Какие различия существуют между заданной и основной системами статически неопределимой балки?

a)

Силовые и деформационные

b)

Деформационные

c)

Силовые

d)

Различий нет.

33.

Сколько вариантов основных систем можно получить от заданной статически неопределимой балки?

a)

Бесконечное множество

b)

Один

c)

Два

d)

Четыре

34.

В свободном конце консольной балки, на эпюре изгибающих моментов скачок, если в этом сечении

a)

приложен сосредоточенный изгибающий момент

b)

приложена распределенная нагрузка

c)

приложена сосредоточенная сила

d)

отсутствует сосредоточенный изгибающий момент.

35.

На участке балки свободном от распределённой нагрузки

a)

эпюра Q ограничивается прямой, параллельной оси

b)

эпюра M ограничивается параболой

c)

эпюра N ограничивается ломаной прямой

d)

эпюра Q ограничивается прямой наклонной.

36.

На участке балки свободном от распределенной нагрузки

a)

эпюра M ограничивается прямой наклонной

b)

на эпюре Q скачок

c)

на эпюре М скачок

d)

эпюра Q ограничивается параболой.

37.

На участке балки, где приложена распределённая нагрузка

a)

эпюра Q ограничивается прямой наклонной

b)

эпюра Q ограничивается прямой, параллельной оси

c)

на эпюре N скачок

d)

на эпюре М скачок.

38.

На участке балки с распределённой нагрузкой

a)

эпюра M ограничивается параболой

b)

эпюра Q ограничивается параболой

c)

эпюра N ограничивается параболой

d)

эпюра M ограничивается прямой.

39.

Как называется нагрузка, которая сравнительно быстро меняет свою величину и положение?

a)

динамическая

b)

статическая

c)

подвижная

d)

постоянна

40.

Способность конструкции  выдерживать заданную нагрузку, не разрушаясь, и без появления остаточных деформаций называют

a)

прочностью

b)

жесткостью

c)

текучестью

d)

упругостью.

41.

Способность конструкции сопротивляться  упругим деформациям называют

a)

жесткостью

b)

сопротивляемостью

c)

прочностью

d)

упругостью.

42.

Реальный объект, освобожденный от несущественных особенностей, носит название

a)

расчетная схема

b)

расчетный объект

c)

расчетная величина

d)

расчетная конструкция.

43.

Нагрузки, значения которых медленно возрастают и далее остаются неизменными называются

a)

статическими

b)

динамическими

c)

возрастающими

d)

повторно – переменными.

44.

Как изменяется величина деформации при увеличении жесткости стержня?

a)

уменьшается

b)

увеличивается

c)

остается постоянной

d)

меняет знак.

45.

При действии внешней нагрузки в шарнирно-неподвижных опорах трехшарнирных ферм возникают

a)

только вертикальная реакция

b)

изгибающий момент, вертикальная реакция

c)

вертикальная реакция  и распор

d)

только горизонтальная реакция.

46.

При действии на статически определимую арку внешней нагрузки в сечениях ее элементов в общем случае возникают

a)

изгибающий момент, поперечная и продольная силы

b)

изгибающий момент

c)

поперечная  сила

d)

изгибающий момент, поперечная  сила.

47.

Если рама один раз статически неопределима, то канонические  уравнения метода сил от внешней нагрузки имеют вид

a)

b)

c)

d)

48.

Указать систему канонических уравнений по методу сил для трижды статически  неопределимой системы

a)

b)

c)

d)

49.

Если на участок конструкции действует сосредоточенная сила, то эпюра моментов меняется

a)

по синусоиде

b)

по квадратной параболе

c)

по прямой линии, параллельной оси

d)

по прямой наклонной линии

50.

Степень статической определимости ферм вычисляется по формуле

a)

W = 2У-С-Соп

b)

n = nу+nл

c)

W = 2К-Ш

d)

W = К-3Ш

51.

Элементы арки рассчитываются на

a)

изгиб, растяжение-сжатие

b)

растяжение-сжатие

c)

кручение

d)

сдвиг.

52.

Если рама один раз кинематически неопределима, то канонические  уравнения метода перемещений имеют вид

a)

b)

c)

d)

53.

Степень статической неопределимости рам с замкнутым контуром вычисляется по формуле

a)

W = 3К-Ш

b)

n = nу+nл

c)

W = 2К-Ш

d)

W = К-3Ш.

54.

Степень кинематической неопределимости вычисляется по формуле

a)

n = nу+nл;

b)

W = 2К-Ш;

c)

W = 3Д-2Ш-Соп;

d)

W = К-3Ш.

55.

При действии на статически определимую плоскую ферму внешней нагрузки в сечениях ее элементов в общем случае возникают

a)

продольная сила

b)

изгибающий момент

c)

поперечная  сила

d)

изгибающий момент, поперечная и продольная силы.

56.

Если рама дважды кинематически неопределима, то канонические  уравнения метода перемещений имеют вид

a)

b)

c)

d)

57.

Указать систему канонических уравнений по методу перемещений для трижды неопределимой системы

a)

b)

c)

d)

58.

Система канонических уравнений по методу сил для 4-ды статически неопределимой рамы имеет вид

a)

b)

c)

d)

59.

Если на участок конструкции действует распределенная нагрузка, то эпюра поперечных сил меняется

a)

по прямой наклонной линии, наклон которой определяется направлением нагрузки

b)

по квадратной параболе

c)

по прямой линии, параллельной оси

d)

по синусоиде.

60.

При расчете ферм аналитическим способом используется

a)

метод моментной точки, метод вырезания узлов, метод проекций

b)

только метод вырезания узлов

c)

только метод проекций

d)

только метод моментной точки.

Similar Resources on Wayground

ОГЭ - параллелограмм

59 questions

ОГЭ - параллелограмм

quiz

Worksheet

•

8th Grade - University

литер слив

64 questions

литер слив

quiz

Worksheet

•

University

теория эл

65 questions

теория эл

quiz

Worksheet

•

University

Социальная структура и нормы

65 questions

Социальная структура и нормы

quiz

Worksheet

•

University

твимс 5 часть

60 questions

твимс 5 часть

quiz

Worksheet

•

University

ИМ PART 3

60 questions

ИМ PART 3

quiz

Worksheet

•

University

орээ

63 questions

орээ

quiz

Worksheet

•

University

матем 210-270

60 questions

матем 210-270

quiz

Worksheet

•

University
