WorksheetsIntroducción a las rectificadoras
Total questions: 26
Worksheet time: 20mins
¿Para qué se utilizan las rectificadoras en la industria mecánica?
Para doblar láminas metálicas
Para soldar materiales
Para dar acabados de superficies con precisión
Para cortar piezas
¿Cuándo es necesario rectificar piezas que han sido mecanizadas en otras máquinas?
Cuando me apetezca dejar la pieza más brillante
Siempre es necesario
Cuando las demás máquinas están ocupadas
Cuando las piezas tienen una tolerancia superficial de acabado más estricta.
¿Cómo se le llama a la herramienta utilizada durante el rectificado?
Cilíndrica
Muela
Moleta o grafila
Plaquita Wiper.
¿Qué tipo de muelas se utilizan en las rectificadoras para dar acabados de superficies con precisión?
Muelas abrasivas
Muelas de cerámica
Muelas de acero
Muelas de diamante
¿Por qué es importante evitar las vibraciones de la pieza al utilizar una rectificadora?
Para reducir el consumo de energía
Para obtener acabados de mayor calidad
Para evitar daños en la máquina
Para aumentar la velocidad de rectificado

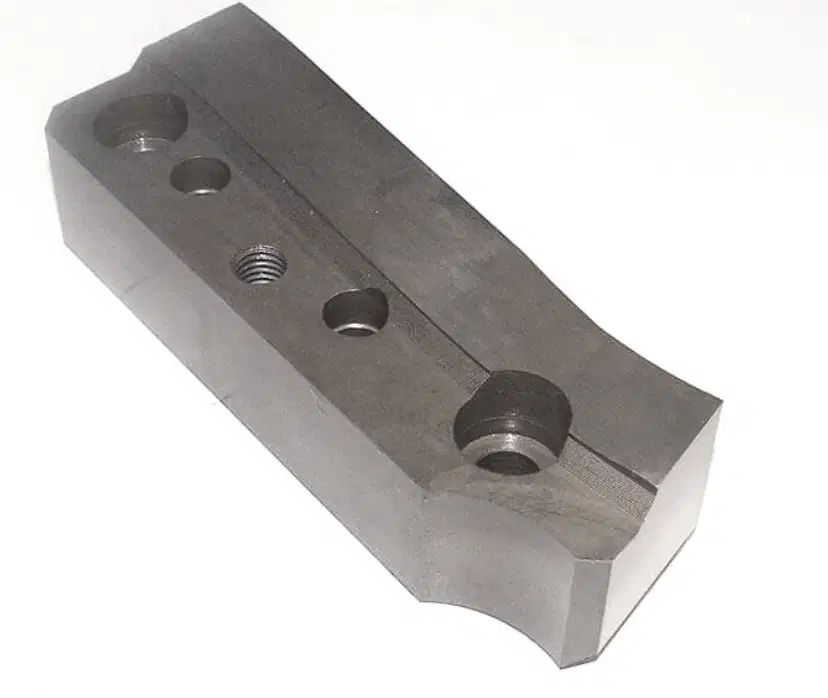

Respecto a las clases de rectificado, indica a cuál corresponde el de la imagen:
Rectificado plano con muela frontal.
Rectificado plano con muela tangencial.
Rectificado plano sin centro.
Rectificado cilíndrico
Respecto a las clases de rectificado, indica a cuál corresponde el de la imagen:
Rectificado plano con muela frontal.
Rectificado plano con muela tangencial.
Rectificado plano de perfil.
Rectificado cilíndrico
Respecto a las clases de rectificado, indica a cuál corresponde el de la imagen:
Rectificado plano con muela frontal.
Rectificado plano con muela tangencial.
Rectificado plano de perfil.
Rectificado cilíndrico longitudinal interior.
Respecto a las clases de rectificado, indica a cuál corresponde el de la imagen:
Rectificado plano con muela frontal.
Rectificado cilíndrico longitudinal exterior.
Rectificado plano de perfil.
Rectificado cilíndrico longitudinal interior.
¿Qué tipo de rectificadora se utiliza para trabajos de superficies planas y escalonadas con el cabezal en posición vertical?
Rectificadora de superficie plana horizontal
Rectificadora cilíndrica de exteriores
Rectificadora de superficie plana vertical
Rectificadora cilíndrica universal
¿Qué tipo de rectificado se utiliza para piezas con formas complejas?
Rectificado plano
Rectificado de perfil
Rectificado sin centros
Rectificado cilíndrico
¿Qué muelas se usan normalmente para el afilado de herramientas de corte?
Las muelas de plato y de copa
Las muelas cilíndricas
Las muelas de espiga
Las muelas cóncavas y convexas
Indica cuál NO es una clase de rectificado:
Rectificado cilíndrico interior
Rectificado triangular exterior
Rectificado sin centros
Rectificado plano con muela frontal

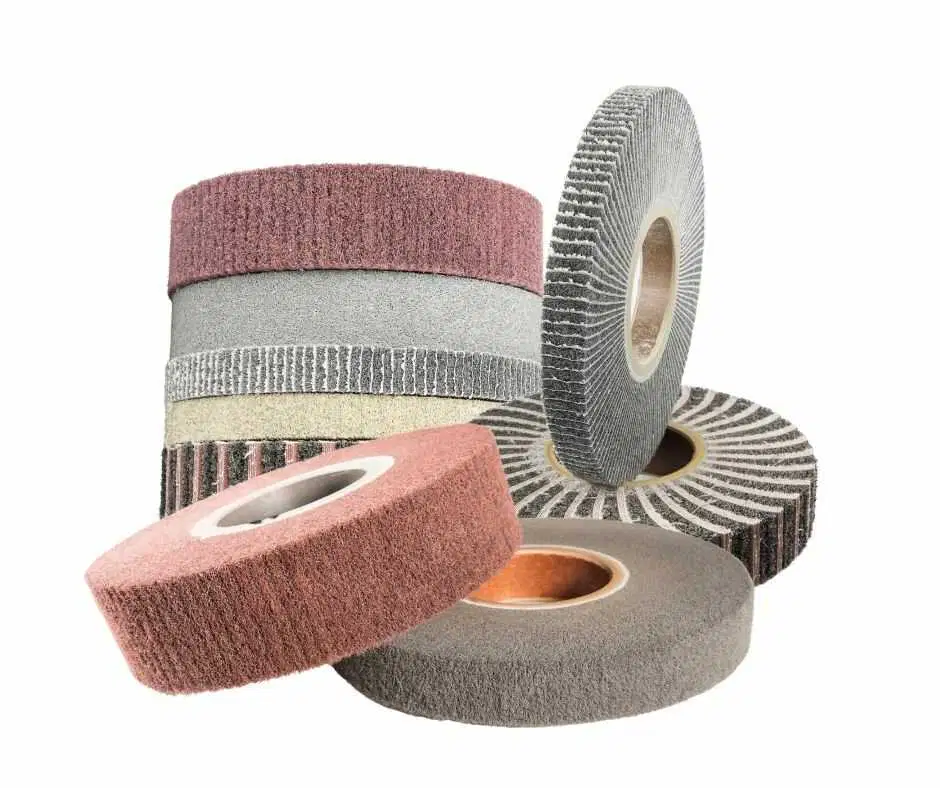

¿Cuál de las siguientes NO es un tipo de muela?
Muelas hexagonales
Muelas de copa
Muelas de vaso
Muelas cilíndricas
El tipo de abrasivo dará la característica a la muela sobre:
La dureza que podremos rectificar (según escala de Mohs)
Las superficies a rectificar, sólo con piezas de revolución.
La estructura de la muela, si es cerrada, abierta o porosa.
La rectificadora a utilizar.
¿Cuál NO seria un tipo de abrasivo para rectificar?
El oxido de aluminio
El carburo de silicio
Arena
Diamante
Normalmente, para rectificar un acero endurecido, se usará:
Cubo de nitruro de boro
Diamante
Carburo de silicio
Cubo de nitrato de plomo
¿Qué es un aglutinante o resina?
Es un producto utilizado en la rectificadora para su refrigeración.
Es una sustancia que actúa como pegamento (Entre los granos de abrasivo de la muela)
Es la fuerza o tenacidad de los granos de abrasivo que forman la muela.
Una sustancia que puede ser de aluminio o carburo de silicio.

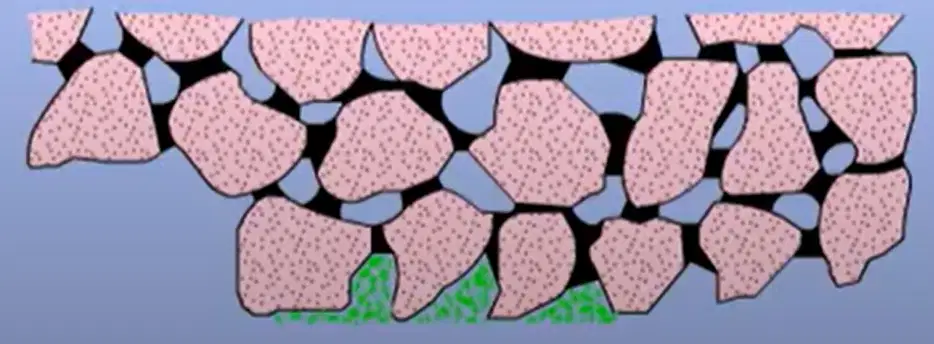

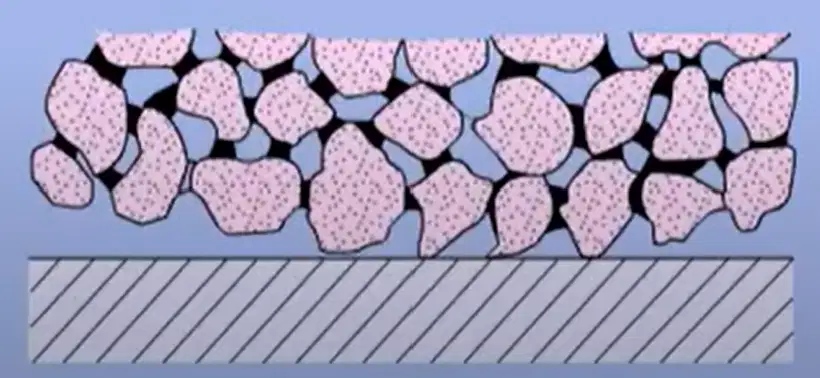

¿Qué NO forma parte de la estructura de la muela?
Aglutinante o resina
Refrigerante
Grano abrasivo
Porosidad
¿Qué grado de dureza de muela se recomienda para piezas de materiales duros, como aceros para herramientas y carburos?
Grados blandos
Grados duros
¿Qué aspecto se debe considerar al seleccionar una muela para un trabajo específico?
El tamaño de la muela
Todas son correctas.
La dureza del abrasivo
La forma de la pieza a rectificar

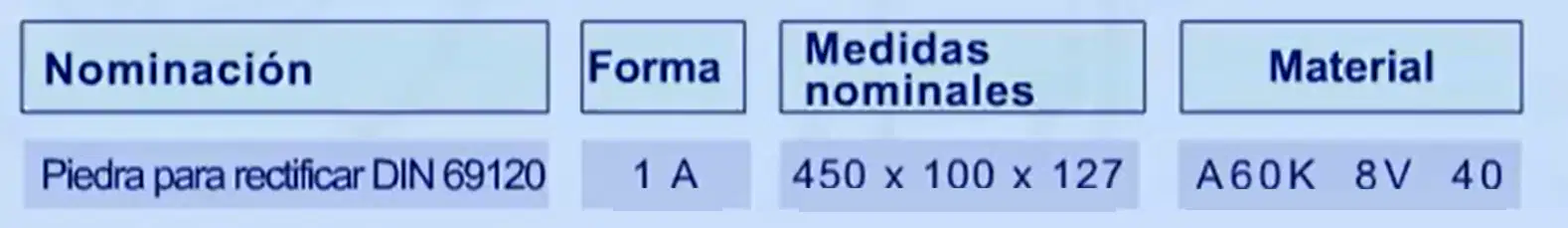

¿Dónde puedo encontrar cual es la velocidad límite de trabajo para mi muela?
En el apartado de "Nominación"
En el apartado de "Forma"
En el apartado de "Medidas nominales"
En el apartado de "Material"
Si una muela muestra la siguiente nomenclatura:
40 x 5 x 4
Su diámetro exterior será de 40 mm
Su espesor será de 5 mm
El diámetro de su agujero interior será de 4 mm
Todas son correctas.
¿Cuál es la función principal de un sistema de refrigeración en una rectificadora?
Todas son correctas.
Reducir el desgaste de la muela
Mejorar la calidad del acabado superficial
Evitar el sobrecalentamiento de la muela
¿Las muelas requieren algún mantenimiento?
Si, debemos meterlas en agua para limpiarlas
Si, únicamente les pasaremos un cepillo para quitar restos de material
Si, dependiendo del material deberemos rectificarlas con un material u otro.
No, se auto afilan con el uso.

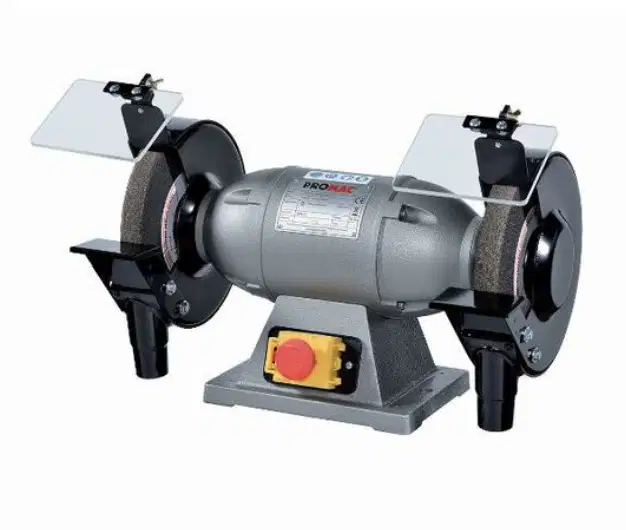

¿Qué EPIS NO necesitarías utilizar en la rectificadora de la imagen?
Gafas de seguridad
Guantes
Mascarilla
Botas de seguridad
