Quiz sur les paramètres d'usinage et outils de coupe

Total questions: 40

Worksheet time: 24mins

Name
Class
Date
1.

Quelle est l'unité de la vitesse de coupe (Vc) ?

a)

m/s

b)

tr/min

c)

mm

d)

m

2.

Quel est le symbole pour le pas principal d'usinage ?

a)

D

b)

f

c)

fz

d)

Vc

3.

Quelle est la formule pour calculer la vitesse de coupe (Vc) ?

a)

Vc=π x D x n

b)

Vc=60 x D

c)

Vc=D x n

d)

 Vc=π × D × n60\ Vc=\frac{\pi\ \times\ D\ \times\ n}{60}

4.

Quelle dimension de l'outil doit-on mesurer pour calculer la fréquence de rotation ?

a)

b)

c)

d)

5.

La fréquence de rotation (n) dépend de quelle(s) variable(s) ?

a)

Diamètre de l'outil

b)

Vitesse de coupe

c)

Vitesse d'avance

d)

Pas d'usinage

6.

Quel est le pas d'usinage secondaire noté par ?

a)

fz

b)

Vc

c)

D

d)

f

7.

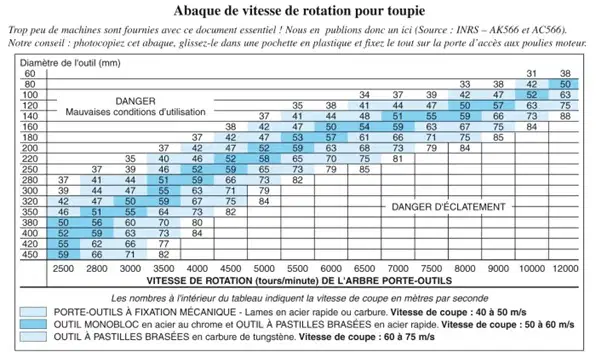

Quelle est la plage de fréquence de rotation pour un outil à rainer à fixation mécanique de Ø 160 ?

a)

6000 à 6500 tr/min

b)

2000 à 3000 tr/min

c)

4000 à 4500 tr/min

d)

5000 à 6000 tr/min

8.

Par quel symbole est noté le nombre de dent sur la formule de la vitesse d'amenage ?

a)

Vc

b)

D

c)

f

d)

Z

9.

Que signifie l'amenage ?

a)

C'est l'avance d'une arête tranchante.

b)

C'est la vitesse de l'arbre de la machine.

c)

C'est la vitesse de l'entraîneur de la machine.

d)

Je ne sais pas.

10.

A quoi correspond la qualité d'usinage sur une pièce ?

a)

Au pas principal

b)

Au pas secondaire

c)

A la coupe de l'arête tranchante.

d)

Je ne sais pas.

11.

La distance parcourue par une pièce en une minute est appelée ?

a)

Vitesse de coupe

b)

Vitesse d'avance

c)

Fréquence de rotation

d)

Pas d'usinage

12.

Pour améliorer l'état de surface de ma pièce, je peux ...

a)

Réduire la vitesse d'avance.

b)

Augmenter la vitesse d'avance.

c)

Augmenter la fréquence de rotation.

d)

Réduire la fréquence de rotation.

13.

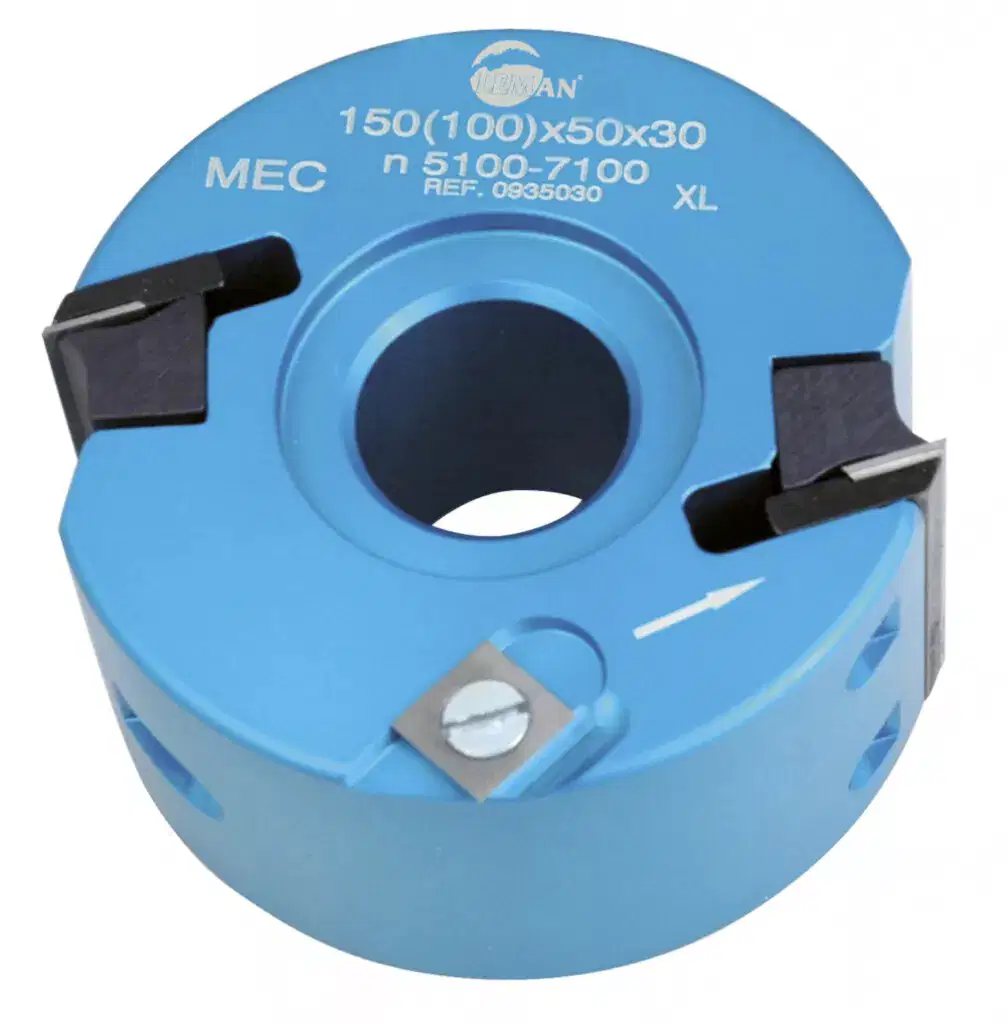

De quelle famille cet outil appartient-il?

a)

Fixation mécanique

b)

Monobloc

c)

Brasé au carbure de tungstène

d)

Brasé en acier allié

14.

Quelle la largueur minimum de rainure puis-je réaliser avec cette fraise ?

(a)

15.

Sachant que cet outil doit avoir une vitesse de coupe de 40 m/s.

Calculez sa fréquence de rotation.

n = Vc×60π×Dn\ =\ \frac{Vc\times60}{\pi\times D}

Vous prendrez pour valeur de π\pi = 3,14 et indiquerez qu'un chiffre entier.

(a)

16.

Calculez la vitesse d'amenage de la raboteuse pour obtenir une bonne qualité d'usinage de 0,7 mm.

Voici les informations que vous avez besoin:

Vf=fz×n×z1000Vf=\frac{fz\times n\times z}{1000}

Arrondir à l'unité par défaut.

(a)

17.

Quel est l'abréviation noté sur les outils en acier allié ?

(a)

18.

Quelles sont les deux inscriptions possibles sur les outils pour indiquer les plaquettes en carbure de tungstène ?

(a)

19.

Indiquez quelle réponse correspond au classement croissant de la tenue de coupe des matériaux constituant les outils de coupe.

a)

Carbure - acier - diamant

b)

acier - diamant - carbure

c)

acier - carbure - diamant

d)

Je ne sais pas

20.

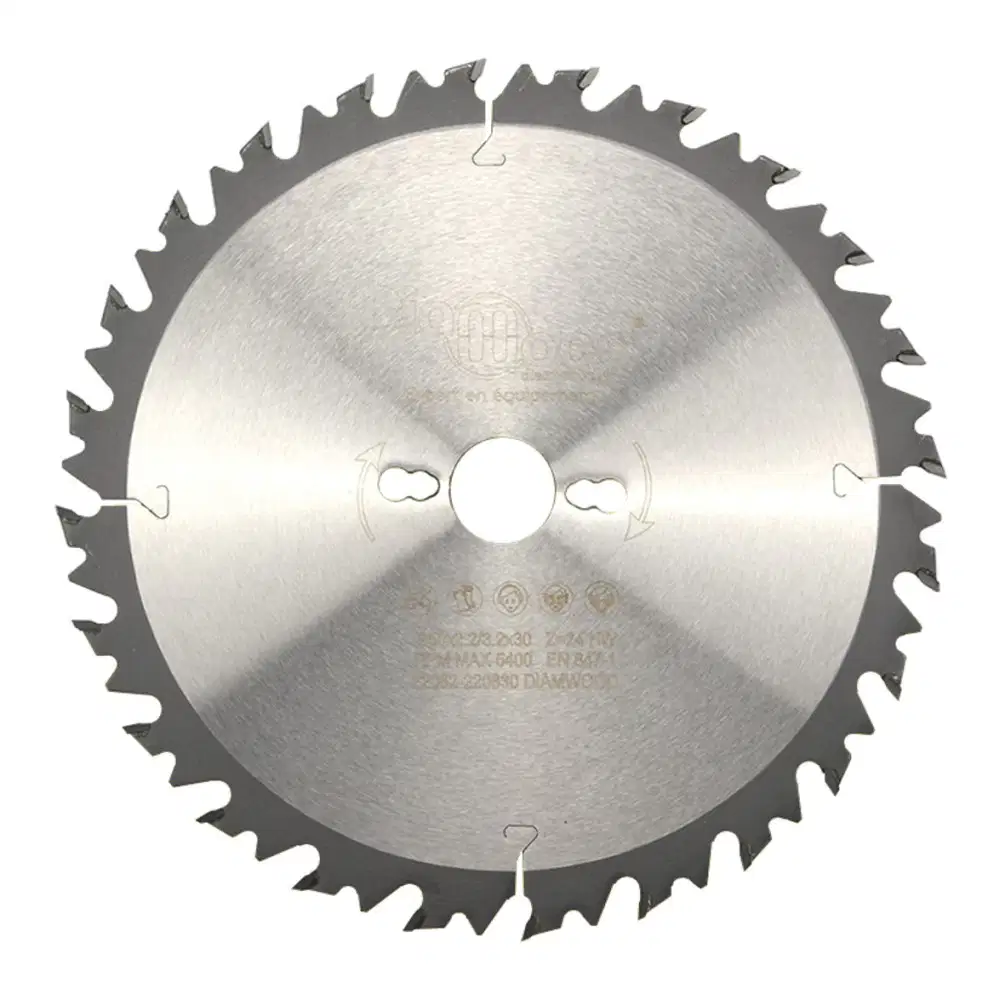

Identifiez une lame de scie avec une denture plate.

a)

b)

c)

d)

21.

Identifiez une lame de scie avec une denture alternée.

a)

b)

c)

d)

22.

Identifiez une lame de scie avec une denture trapézoïdale.

a)

b)

c)

d)

23.

Identifiez une lame de scie avec une denture à gouge.

a)

b)

c)

d)

24.

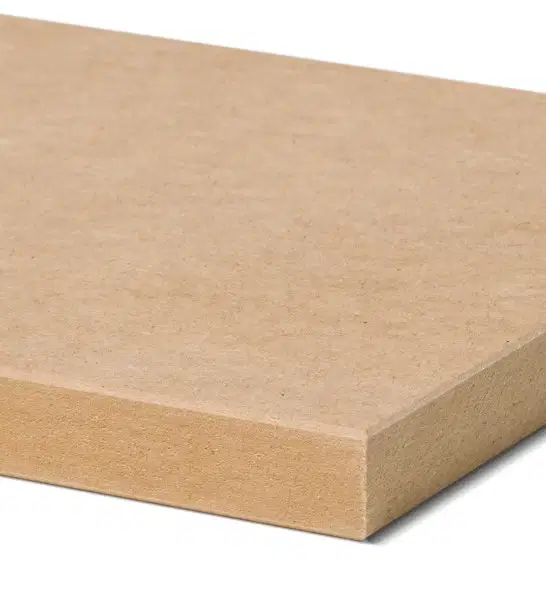

Pour scier ce matériau j'utilise une lame ...

a)

plate

b)

A gouge

c)

alternée

d)

Je ne sais pas

25.

Pour scier ce matériau j'utilise une lame ...

a)

plate

b)

A gouge

c)

alternée

d)

Je ne sais pas

26.

Pour scier ce matériau j'utilise une lame ...

a)

plate

b)

trapézoïdale

c)

alternée

d)

Je ne sais pas

27.

Plus le nombre de dent est important sur une lame, moins bonne est la qualité d'usinage.

a)

Vrai

b)

Faux

c)

Je ne sais pas

28.

Pour faire du débit de bois massif à la scie à format, j'utilise quelle lame ?

a)

b)

c)

Je ne sais pas

29.

Cet outil de toupie peut s'appeler ...

a)

Une fraise

b)

Une poire

c)

Une pomme

d)

Je ne sais pas car ça ne se mange pas.

30.

A partir de l'image, trouvez le nombre de arêtes tranchantes ( z) pour calculer la Vf.

a)

4

b)

7

c)

8

d)

2

31.

Comment se nomme cet outil ?

a)

Un porte-avion

b)

Un porte-outil

c)

Un outil à feuillure

d)

Je ne sais pas.

32.

Comment nomme t'on cet outil sur la mortaiseuse ?

(a)

33.

Comment se nomme cet usinage ?

(a)

34.

Comment se nomme cet usinage ?

(a)

35.

Comment se nomme cet usinage ?

a)

chanfrein

b)

pente

c)

congé

d)

biais

36.

Comment se nomme cet usinage ?

a)

1/4 de rond

b)

doucine

c)

congé

d)

Je ne sais pas

37.

Comment se nomme cet usinage ?

a)

1/4 de rond

b)

demi-cercle

c)

congé

d)

Je ne sais pas

38.

Comment se nomme cet usinage ?

a)

une vague

b)

un arrondi

c)

une doucine

d)

Je ne sais pas

39.

Comment se nomme cet usinage ?

a)

dent de scie

b)

micro-denture

c)

zig-zag

d)

Je ne sais pas

40.

Comment appelle t'on cet outil utilisé sur la dégauchisseuse ou raboteuse?

a)

un fer

b)

une lame

c)

un araseur

d)

un inciseur
