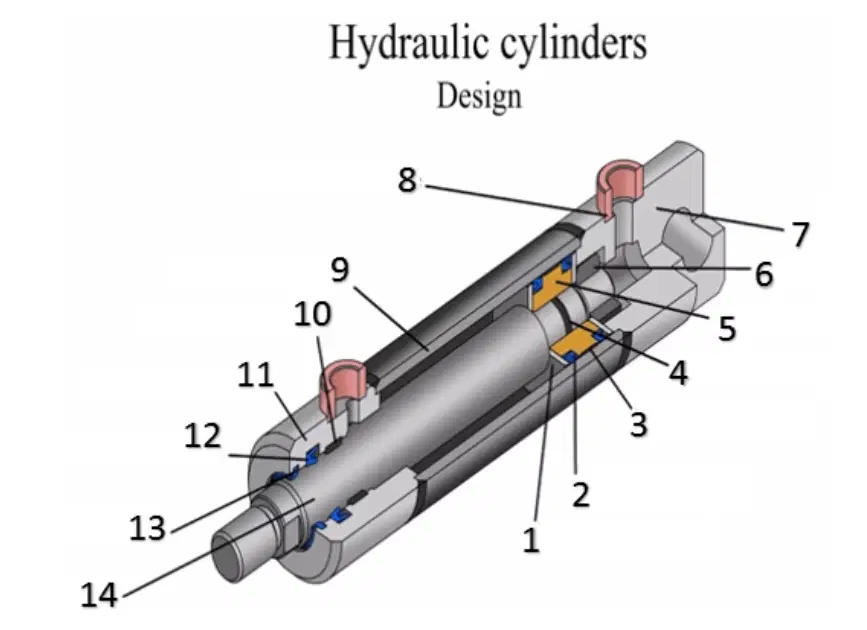

Lihat gambar aktuator, nomor 1 menunjukan komponen?
Washer
Piston seal
Piston bearing band
Oring
Piston
Lihat gambar aktuator, nomor 2 menunjukan komponen?
Washer
Piston seal
Piston bearing band
Oring
Piston
Lihat gambar aktuator, nomor 3 menunjukan komponen?
Washer
Piston seal
Piston bearing band
Oring
Piston
Lihat gambar aktuator, nomor 4 menunjukan komponen?
Washer
Piston seal
Piston bearing band
Oring
Piston
Lihat gambar aktuator, nomor 5 menunjukan komponen?
Washer
Piston seal
Piston bearing band
Oring
Piston
Lihat gambar aktuator, nomor 6 menunjukan komponen?
Nut
Base
Branch pipe
Cylinder tube
Rod bearing band
Lihat gambar aktuator, nomor 7 menunjukan komponen?
Nut
Base
Branch pipe
Cylinder tube
Rod bearing band
Lihat gambar aktuator, nomor 8 menunjukan komponen?
Nut
Base
Branch pipe
Cylinder tube
Rod bearing band
Lihat gambar aktuator, nomor 9 menunjukan komponen?
Nut
Base
Branch pipe
Cylinder tube
Rod bearing band
Lihat gambar aktuator, nomor 10 menunjukan komponen?
Nut
Base
Branch pipe
Cylinder tube
Rod bearing band
Lihat gambar aktuator, nomor 11 menunjukan komponen?
Cap
Rod seal
Wiper
Piston rod
Rod bearing band
Lihat gambar aktuator, nomor 12 menunjukan komponen?
Cap
Rod seal
Wiper
Piston rod
Rod bearing band
Lihat gambar aktuator, nomor 13 menunjukan komponen?
Cap
Rod seal
Wiper
Piston rod
Rod bearing band
Lihat gambar aktuator, nomor 14 menunjukan komponen?
Cap
Rod seal
Wiper
Piston rod
Rod bearing band
Perhatikan gambar , komponen no 1 adalah ?
Fuel tank
Hydraulic tank
Safety tank
Reservoir tank
Transmision oil tank
Perhatikan gambar , komponen no 2A adalah ?
Fuel tank
Hydraulic tank
Control Valve Kiri
Control Valve Kanan
Engine
Perhatikan gambar , komponen no 2B adalah ?
Fuel tank
Hydraulic tank
Control Valve Kiri
Control Valve Kanan
Engine
Perhatikan gambar , komponen no 3 adalah ?
Fuel tank
Hydraulic tank
Control Valve Kiri
Control Valve Kanan
Engine
Perhatikan gambar , komponen no 4 adalah ?
Travel Motor Kanan
Hydraulic tank
Hydraulic Main Pump
Swivel Joint
Travel Motor kiri
Perhatikan gambar , komponen no 5 adalah ?
Travel Motor Kanan
Hydraulic tank
Hydraulic Main Pump
Swivel Joint
Travel Motor kiri
Perhatikan gambar , komponen no 6A adalah ?
Travel Motor Kanan
Hydraulic tank
Hydraulic Main Pump
Swivel Joint
Travel Motor kiri
Perhatikan gambar , komponen no 6B adalah ?
Travel Motor Kanan
Hydraulic tank
Hydraulic Main Pump
Swivel Joint
Travel Motor kiri
Perhatikan gambar , komponen no 7 adalah ?
Swing Motor
Cylinder Stick/Arm
Cylinder Bucket
Cylinder Boom Kiri
Cylinder Boom Kanan
Perhatikan gambar , komponen no 8 adalah ?
Swing Motor
Cylinder Stick/Arm
Cylinder Bucket
Cylinder Boom Kiri
Cylinder Boom Kanan
Perhatikan gambar , komponen no 9 adalah ?
Swing Motor
Cylinder Stick/Arm
Cylinder Bucket
Cylinder Boom Kiri
Cylinder Boom Kanan
Perhatikan gambar , komponen no 10A adalah ?
Swing Motor
Cylinder Stick/Arm
Cylinder Bucket
Cylinder Boom Kiri
Cylinder Boom Kanan
Perhatikan gambar , komponen no 10B adalah ?
Swing Motor
Cylinder Stick/Arm
Cylinder Bucket
Cylinder Boom Kiri
Cylinder Boom Kanan
Perhatikan gambar , komponen no 11 adalah ?
Pilot Filter Return From Swivel Joint , Controller & Swing Motor
Pilot Filter Return From Control Valve & Hydraulic Oil Cooler
Pilot Filter Return From Control Valve & Swivel Joint
Pilot Filter Return From Travel Motor & Swing Motor
Pilot Filter Return From Hydraulic Tank & Control Valve
Perhatikan gambar , komponen no 12 adalah ?
Pilot Filter Return From Swivel Joint , Controller & Swing Motor
Pilot Filter Return From Control Valve & Hydraulic Oil Cooler
Pilot Filter Return From Control Valve & Swivel Joint
Pilot Filter Return From Travel Motor & Swing Motor
Pilot Filter Return From Hydraulic Tank & Control Valve
Perhatikan gambar , komponen no 13 adalah ?
Hydraulic Oil Cooler
Hydraulic Pump
Joystick Controller
Hydraulic Oil Collant
Hydraulic Fuel Cooler
Perhatikan gambar , komponen no 14 adalah ?
Hydraulic Oil Cooler
Hydraulic Pump
Joystick Controller
Hydraulic Oil Collant
Hydraulic Fuel Cooler
Perhatikan gambar , komponen yang berfungsi sebagai Penampung Oli hydraulic adalah komponen Nomor?
1
2
3
4
5
Perhatikan gambar , komponen yang berfungsi untuk Menaikkan Tenakan oli ,Mengatur Jumlah Aliran Oli, Dan Mengatur Arah Aliran Oli Untuk Pengoperasian Masing Masing Komponen atau perlengkapan kerja unit adalah komponen Nomor?
1
2
3
4
5
Perhatikan gambar , komponen yang berfungsi mengubah energi atau gerak naik turun menjadi energi atau gerak putar adalah komponen Nomor?
1
2
3
4
5
Perhatikan gambar , komponen yang berfungsi mengubah energi Mekanik Menjadi energi hidrolik dan mengalirkan fluida /oli menuju system adalah komponen Nomor?
1
2
3
4
5
Perhatikan gambar , fungsi dari komponen no 5 adalah ?
Berfungsi untuk menghubungkan system hidrolik bagian atas dengan bagian bawah , sehingga pada saat bergerak atau berputar 360 derajat tidak ada hose yang terlilit.
Berfungsi untuk menghubungkan system fuel bagian atas dengan bagian bawah , sehingga pada saat bergerak atau berputar 360 derajat tidak ada hose yang terlilit.
Berfungsi untuk menghubungkan system coolant bagian atas dengan bagian bawah , sehingga pada saat bergerak atau berputar 360 derajat tidak ada hose yang terlilit.
Berfungsi untuk menghubungkan system hidrolik bagian depan dengan bagian belakang , sehingga pada saat bergerak atau berputar 360 derajat tidak ada hose yang terlilit.
Berfungsi untuk menghubungkan system hidrolik bagian atas dengan bagian bawah , sehingga pada saat bergerak atau berputar 180 derajat tidak ada hose yang terlilit.
Perhatikan gambar , Fungsi Komponen Nomor 6 Adalah ?
Berfungsi sebagai Penggerak Utama yang mengatur pergerakan maju ,mundur ,maupun pengerem an . Memungkinkan operator dapat mengatur kecepatan pergerakan maju ataupun mundur.
Berfungsi sebagai Penggerak Utama yang mengatur pergerakan Naik turun . Memungkinkan operator dapat mengatur kecepatan pergerakan naik ataupun turun.
Berfungsi sebagai Penggerak Utama yang mengatur pergerakan maju ,mundur ,maupun pengerem an . Memungkinkan operator dapat mengatur jumlah bahan bakar yang di gunakan.
Berfungsi sebagai Penggerak cadangan yang mengatur pergerakan maju pada exca . Memungkinkan operator dapat mengatur kecepatan pergerakan maju saja.
Berfungsi sebagai Penggerak cadangan yang mengatur pergerakan maju ,mundur ,maupun pengerem an . Memungkinkan operator dapat mengatur kecepatan pergerakan maju ataupun mundur.
Perhatikan gambar , Fungsi Komponen Nomor 7 Adalah ?
Berfungsi sebagai Penggerak Utama yang mengatur pergerakan maju ,mundur ,maupun pengerem an . Memungkinkan operator dapat mengatur kecepatan pergerakan maju ataupun mundur.
Menggerakan Bagian Atas Exca dengan Memanfaatkan Fluida Yang di ubah menjadi energi mekanis, sehingga dapat memutar bagian atas exca 360 Derajat
Menggerakan Bagian Atas Exca dengan Memanfaatkan Fluida Yang di ubah menjadi energi mekanis, sehingga dapat memutar bagian atas exca 180 Derajat
Menggerakan Bagian Atas Exca dengan Memanfaatkan fuel Yang di ubah menjadi energi mekanis, sehingga dapat memutar bagian atas exca 360 Derajat
Berfungsi sebagai Penggerak cadangan yang mengatur pergerakan maju ,mundur ,maupun pengerem an . Memungkinkan operator dapat mengatur kecepatan pergerakan maju ataupun mundur.
Perhatikan gambar , Fungsi Komponen Nomor 8 Adalah ?
sebagai penggerak dari boom, terdapat 2 buah cylinder untuk menggerakkan boom
Sebagai Penggerak Dari Arm/Stick
Sebagai Penggerak Dari Bucket
Sebagai Penggerak Dari Boom
Sebagai Penggerak Dari exca
Perhatikan gambar , Fungsi Komponen Nomor 9 Adalah ?
sebagai penggerak dari boom, terdapat 2 buah cylinder untuk menggerakkan boom
Sebagai Penggerak Dari Arm/Stick
Sebagai Penggerak Dari Bucket
Sebagai Penggerak Dari Boom
Sebagai Penggerak Dari exca
Perhatikan gambar , Fungsi Komponen Nomor 10 Adalah ?
sebagai penggerak dari boom, terdapat 2 buah cylinder untuk menggerakkan boom
Sebagai Penggerak Dari Arm/Stick
Sebagai Penggerak Dari Bucket
Sebagai Penggerak Dari Boom
Sebagai Penggerak Dari exca
Perhatikan gambar , Fungsi Komponen Nomor 11 Adalah ?
sebagai penyaring komponen kasar pada fuel tank
Sebagai Penyaring halus pada system pendingin exca
Sebagai Penyaring kotoran dan kontaminasi pada system hydraulic
Sebagai Penyaring kotoran dan kontaminasi pada system engine
Sebagai Penyaring cadangan pada system hydraulic
Perhatikan gambar , Fungsi Komponen Nomor 14 Adalah ?
sebagai tempat perpindahan panas oli engine ke atmosfer
Sebagai tempat perpindahan panas pada oli hydrolik ke atmosfer
Sebagai Pengatur atau mengendalikan panas dari atachment seperti boom,arm,bucket dan travel motor
Sebagai Pengatur atau mengendalikan pergerakan dari atachment seperti boom,arm,bucket dan travel motor
Sebagai Penyaring kotoran pada oli hidrolik
Perhatikan gambar , Fungsi Komponen Nomor 13 Adalah ?
sebagai tempat perpindahan panas oli engine ke atmosfer
Sebagai tempat perpindahan panas pada oli hydrolik ke atmosfer
Sebagai Pengatur atau mengendalikan panas dari atachment seperti boom,arm,bucket dan travel motor
Sebagai Pengatur atau mengendalikan pergerakan dari atachment seperti boom,arm,bucket dan travel motor
Sebagai Penyaring kotoran pada oli hidrolik
Perhatikan gambar , diagram diatas adalah diagram ?
Hydraulic System Pada Excavator
Hydraulic System Pada Dozzer
Lubrication System Pada Excavator
Hydraulic System Pada Engine Diesel
Coolant System Excavator
Perhatikan Gambar , Huruf A menunjukan Komponen ?
Feed Pump
Plug / Naple
Secondary Fuel Fiter
Primary Fuel Filter
Water Separator
Perhatikan Gambar , Huruf B menunjukan Komponen ?
Feed Pump
Plug / Naple
Secondary Fuel Fiter
Primary Fuel Filter
Water Separator
Perhatikan Gambar , Huruf C menunjukan Komponen ?
Feed Pump
DIAGNOSIC PORT
Secondary Fuel Fiter
Primary Fuel Filter
Water Separator
Perhatikan Gambar , Huruf D menunjukan Komponen ?
Fuel Transfer Pump
Plug / Naple/ DIAGNOSIC PORT
High Pressure Pump
Over Flow Valve
Common Rail Manifold
Perhatikan Gambar , Huruf E menunjukan Komponen ?
Fuel Transfer Pump
Plug / Naple/ DIAGNOSIC PORT
High Pressure Pump
Over Flow Valve
Common Rail Manifold
Perhatikan Gambar , Huruf F menunjukan Komponen ?
Fuel Transfer Pump
Plug / Naple/ DIAGNOSIC PORT
High Pressure Pump
Over Flow Valve
Common Rail Manifold
Perhatikan Gambar , Huruf G menunjukan Komponen ?
Fuel Transfer Pump
Plug / Naple/ DIAGNOSIC PORT
High Pressure Pump
Over Flow Valve
Common Rail Manifold
Perhatikan Gambar , Huruf H menunjukan Komponen ?
Fuel Return Lines
Pressure Limiter / Relief Valve
Injector
High Pressure Lines
Flow Demper / Flow Limiter
Perhatikan Gambar , Huruf I menunjukan Komponen ?
Fuel Return Lines
Pressure Limiter / Relief Valve
Injector
High Pressure Lines
Flow Demper / Flow Limiter
Perhatikan Gambar , Huruf J menunjukan Komponen ?
Fuel Return Lines
Pressure Limiter / Relief Valve
Injector
High Pressure Lines
Flow Demper / Flow Limiter
Perhatikan Gambar , Huruf K menunjukan Komponen ?
Fuel Return Lines
Pressure Limiter / Relief Valve
Injector
High Pressure Lines
Flow Demper / Flow Limiter
Perhatikan Gambar , Huruf L menunjukan Komponen ?
Fuel Return Lines
Pressure Limiter / Relief Valve
Injector
High Pressure Lines
Flow Demper / Flow Limiter
Perhatikan Gambar , Huruf M menunjukan Komponen ?
Bypass Valve
Pressure Limiter / Relief Valve
PCV Pressure Control Valve
Fuel Priming Pump
Fuel Transfer Pump IN
Perhatikan Gambar , Huruf N menunjukan Komponen ?
Bypass Valve
Fuel Transfer Pump Out
PCV Pressure Control Valve
Fuel Priming Pump
Fuel Transfer Pump IN
Perhatikan Gambar , Huruf O menunjukan Komponen ?
Bypass Valve
Fuel Transfer Pump Out
PCV Pressure Control Valve
Fuel Priming Pump
Fuel Transfer Pump IN
Perhatikan Gambar , Huruf P menunjukan Komponen ?
Bypass Valve
Fuel Transfer Pump Out
PCV Pressure Control Valve
Fuel Priming Pump
Fuel Transfer Pump IN
Perhatikan Gambar , Huruf Q menunjukan Komponen ?
Bypass Valve
Fuel Transfer Pump Out
PCV Pressure Control Valve
Fuel Priming Pump
Fuel Transfer Pump IN
Perhatikan Gambar, Tanda Panah Menunjukan Komponen ?
NE Revolution Sensor
6 Revoution Sensor
P revolution Sensor
G Revolution Sensor
Speed Sensor
Perhatikan Gambar , Komponen ECM/ECU beserta Ne Revolution Sensor Terhubung ke komponen ?
Bypass Valve
Preesure Limiter & Flow Damper
Fuel Tank & Fuel Cooler
Injector & PCV
Injector & G Revolution Sensor
Perhatikan Gambar , Komponen I dan N Terhubung ke komponen ?
Bypass Valve
Preesure Limiter & Flow Damper
Fuel Tank & Fuel Cooler
Injector & PCV
Injector & G Revolution Sensor
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen A adalah ?
Menyaring Bahan Bakar Pertama Kali Sebelum memasuki System coolant
Menyaring Bahan Bakar Pertama Kali Sebelum Memasuki System Common rail Injection
Menyaring Oil pertama Kali Sebelum Memasuki System
Menyaring Fuel Pertama kali Sebelum Memasuki System FIP Pump in line
Menyaring Fuel Terakhir kalinya setelah dari system bahan bakar
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen B adalah ?
Menyaring Bahan Bakar Pertama Kali Sebelum memasuki System coolant
Menyaring Bahan Bakar Pertama Kali Sebelum Memasuki System Common rail Injection
Menyaring Partikel Kotoran yang kasar,setelah bahan bakar memasuki system
Menyaring Partikel kotoran yang halus , Sebelum Bahan bakar Memasuki system
Menyaring Fuel Terakhir kalinya setelah dari system bahan bakar
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen C adalah ?
Port Atau Saluran untuk menghubungkan dua buah system menjadi satu
Port atau saluran yang menghubungkan bagian system dalam ke bagian system lain nya
Port Atau Saluran Yang Menghubungkan Kebagian Coolantuntuk Memeriksa ataupun pengambilan sample
Port atau saluran yang menghubungkan kebagian system pelumasan untuk memeriksa system ataupun pengambilan sample dari system
Port Atau Saluran Yang Menghubungkan Kebagian System bahan bakar untuk Memeriksa System ataupun Pengambilan Sample Dari System
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen D adalah ?
Meningkatkan tekanan bahan bakar di dalam system
Menghisap dan menyaring bahan bakar dari tank
Mengalirkan atau menyalurkan bahan bakar dari tank menuju kesystem dengan tekanan yang tinggi
Mengalirkan atau Menyalurkan Bahan bakar dari tank menuju ke system dengan tekanan yang rendah
mengalirkan atau menyalurkan bahan bakar dari tank menuju ke system dengan tekanan yang sangat tinggi
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen E adalah ?
Meningkatkan tekanan bahan bakar di dalam system
Menghisap dan menyaring bahan bakar dari tank
Mengalirkan atau menyalurkan bahan bakar dari tank menuju kesystem dengan tekanan yang tinggi
Mengalirkan atau Menyalurkan Bahan bakar dari tank menuju ke system dengan tekanan yang rendah
mengalirkan atau menyalurkan bahan bakar dari tank menuju ke system dengan tekanan yang sangat tinggi
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen F adalah ?
Meningkatkan tekanan bahan bakar di dalam system
sebuah Valve yang akan membuka apabila terdapat tekanan berlebih dari bahan bakar yang ada pada Commonrail Pump ,kemudian mengarahkan kembali ke fuel tank
sebuah katup yang akan membuka apabila terdapat tekanan berlebih daribahan bakar yang ada pada FIP ,kemudian mengarahkan kembali ke fuel tank
Membatasi Tekanan Fuel Supply Pada High Pressure Circuit , valve tersebut menghubungkan antara saluran fuel dengan saluran high pressure
membatasi Tekanan Fuel Supply Pada Low Pressure Circuit , Menghubungkan Antara Saluran Fuel Supply High Pressure Pump Dengan Saluran low pressure lines
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen G adalah ?
Meningkatkan tekanan bahan bakar di dalam system untuk di alirkan menuju beberapa injector
Memberikan pressure atau tekanan rendah pada bahan bakar yang akan di bagi ke masing masing injector secara merata
Memberikan pressure atau tekanan tinggi pada bahan bakar yang akan dibagi ke beberapa injector saja
Memberikan pressure atau tekanan tinggi pada bahan bakar yang akan di bagi ke masing masing injector secara merata
membatasi Tekanan Fuel Supply Pada Low Pressure Circuit , Menghubungkan Antara Saluran Fuel Supply High Pressure Pump Dengan Saluran low pressure lines
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen H adalah ?
Meningkatkan tekanan bahan bakar di dalam system untuk di alirkan menuju beberapa injector
Membatasi Tekanan Maksimal Pada Commonrail Manifold yang di hubungkan ke high presure lines kembali ke fuel tank
Membatasi Tekanan Maksimal Pada Commonrail Manifold yang di hubungkan ke fuel return lines kembali ke fuel injector
Membatasi Tekanan Maksimal Pada Commonrail Manifold yang di hubungkan ke fuel return lines kembali ke fuel tank
Membatasi Tekanan Maksimal Pada Commonrail Manifold yang di hubungkan ke high pressure lines kembali ke fuel injector
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen I adalah ?
Meningkatkan tekanan bahan bakar di dalam system untuk di alirkan menuju beberapa injector
Saluran Bahan Bakar Yang Terhubung Dari System menuju fuel tank untuk mengembalikan Bahan bakar atau fuel berlebih entah dari kelebihan volume ataupun kelebihan tekanan pada system
Saluran Bahan Bakar Yang Terhubung Dari System menuju fuel injector untuk mengembalikan Bahan bakar atau fuel berlebih entah dari kelebihan volume ataupun kelebihan tekanan pada system
Saluran Bahan Bakar Yang Terhubung Dari System menuju fuel injector untuk mengembalikan Bahan bakar atau fuel berlebih entah dari kelebihan volume ataupun kelebihan tekanan pada fuel tank
Saluran Bahan Bakar Yang Terhubung Dari transfer pump menuju commonrail manifold untuk mengembalikan Bahan bakar atau fuel berlebih entah dari kelebihan volume ataupun kelebihan tekanan pada system
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen J adalah ?
Mengabutkan Bahan Bakar Ke ruang kamar agar pembakaran sempurna
Mengabutkan Bahan Bakar Ke ruang Bakar agar pengapian sempurna
Mengabutkan Bahan makanan Ke ruang Bakar agar pembakaran sempurna
Mengabutkan Bahan Bakar Ke ruang Bakar agar pembakaran tidak sempurna
Mengabutkan Bahan Bakar Ke ruang Bakar agar pembakaran sempurna
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen K adalah ?
Saluran yang terhubung pada system filter dengan ketahanan pada tekanan tinggi bahan bakar
Saluran Bertekanan Tinggi Yang Menghubungkan Commonrail Manifold ke Injector
Saluran Bertekanan sedang Yang Menghubungkan Commonrail Manifold ke Injector
Saluran Bertekanan Tinggi Yang Menghubungkan Commonrail plungger ke Injector
Saluran Bertekanan Tinggi Yang Menghubungkan Commonrail Manifold ke solenoid pcv
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen L adalah ?
Saluran yang terhubung pada system filter dengan ketahanan pada tekanan tinggi bahan bakar
Saluran Bertekanan Tinggi Yang Menghubungkan Commonrail Manifold ke Injector
Meredam Tekanan Pada High Pressure Lines dan Mensupply Bahan Bakar Menuju Injector Dengan Tekanan kecil
Meredam Tekanan Pada High Pressure Lines dan Mensupply Bahan Bakar Menuju Injector Dengan Tekanan Stabil
Meredam Tekanan Pada low Pressure Lines dan Mensupply Bahan Bakar Menuju Injector Dengan Tekanan Stabil
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen M adalah ?
Valve Yang Berfungsi Sebagai Pengontrol Tekanan Bahan Bakar yang akan di supply menuju Common rail Manifold
Valve Yang Berfungsi Sebagai pembuang Tekanan Bahan Bakar yang akan di supply menuju Common rail Manifold
Valve Yang Berfungsi Sebagai Pengontrol Tekanan Bahan Bakar yang akan di bakar di Common rail Manifold
Meredam Tekanan Pada High Pressure Lines dan Mensupply Bahan Bakar Menuju Injector Dengan Tekanan Stabil
Valve Yang Berfungsi Sebagai Pengontrol volume Bahan Bakar yang akan di buang menuju Common rail Manifold
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen N adalah ?
Mengalihkan tekanan berlebih pada system untuk menjaga komponen maupun system dari kerusakan akibat tekanan berlebih
Valve Yang Berfungsi Sebagai pembuang Tekanan Bahan Bakar yang akan di supply menuju Common rail Manifold
Mengalihkan tekanan berlebih pada system untuk merusak komponen maupun system dari kerusakan akibat tekanan berlebih
Meredam Tekanan Pada High Pressure Lines dan Mensupply Bahan Bakar Menuju Injector Dengan Tekanan Stabil
menambah tekanan berlebih pada system untuk menjaga komponen maupun system dari kerusakan akibat tekanan berlebih
Perhatikan Gambar , Fungsi atau Deskripsi dari komponen O adalah ?
Pompa Manual Pada system bahan bakar , memungkinkan untuk melakukan bleeding atau membuang udara yang terjebak pada system bahan bakar.
Pompa Manual Pada system bahan bakar , memungkinkan untuk melakukan bleeding atau membuang air yang terjebak pada system bahan bakar.
Pompa elektrik Pada system bahan bakar , memungkinkan untuk melakukan bleeding atau membuang udara yang terjebak pada system bahan bakar.
Pompa Manual Pada system coolant , memungkinkan untuk melakukan flashing atau membuang oli yang terjebak pada system bahan bakar.
Pompa Manual Pada system bahan bakar , memungkinkan untuk melakukan bleeding atau membuang komponen yang terjebak pada system bahan bakar.
