Preventive Maintenance WA 900-8R

Total questions: 75

Worksheet time: 50mins

Name
Class
Date
1.

Program ini merupakan suatu system perawatan yang dilaksanakan secara ilmiah. Dimana hal tsb dilakukan untuk mengetahui sendiri mungkin keausan dan gejala kerusakan yang disebabkan oleh keausan yang tidak wajar tanpa harus membongkar komponen tersebut namun hanya melihat dari kandungan partikel yang ada pada system pelumasan...

a)

Program Analisa Pelumas

b)

Program Pemeriksaan Attachement

c)

Program Analisa Mesin

d)

Program Analisa Komponen

2.

Panduan pelaksanaan perawatan berkala dapat ditemukan pada...

a)

OMM

b)

Shop Manual

c)

Part Book

d)

Service News

3.

Fungsi dari water separator adalah untuk...

a)

Memisahkan air dari oli

b)

Memisahkan air dari fuel

c)

Memisahkan air dari coolant

d)

Memisahkan air dari udara

4.

Fungsi dari corrosion resistor adalah untuk...

a)

Mencegah timbulnya karat dalam sistem pendingin yang menggunakan coolant

b)

Mencegah timbulnya karat dalam sistem pendingin yang menggunakan air biasa

c)

Mencegah terjadinya campuran coolant dengan oli pada sistem pendingin

d)

Mencegah terjadinya campuran coolant dengan udara pada sistem pendingin

5.

Yang perlu diperhatikan pada saat melakukan pemeriksaan baterai adalah...

a)

Specific gravity

b)

Semua benar

c)

Level elektrolit

d)

Vent hole

6.

Pada monitor panel terdapat tachometer yang berfungsi untuk...

a)

Mengetahui RPM torque converter

b)

Mengetahui kecepatan unit

c)

Mengetahui RPM engine

d)

Semua benar

7.

Brake oil pressure caution lamp akan menyala ketika...

a)

Brake aktif transmisi tidak dalam posisi netral

b)

Brake disc mengalami keausan

c)

Brake oil pressure kurang

d)

Parking brake diaktifkan

8.

Pernyataan berikut yang benar adalah...

a)

WA 900-8R menggunakan transmisi non-planetari gear sistem

b)

WA 900-8R menggunakan Hydroshift Transmision

c)

Tranmsi akan auto sift up dan sift down tergantung Rpm Engine

d)

Semua jawaban salah

9.

Beberapa pernyataan berikut ini salah kecuali...

a)

Pengisian oli engine yang berlebihan tidak mempengaruhi performa engine

b)

Semakin kecil pori-pori suatu filter maka akan semakin bersih hasil filtrasinya

c)

Cara terbaik untuk mengambil sampel oli PAP adalah dengan metode drain

d)

Main fuel filter dianjurkan untuk diisi fuel sebelum dipasang

10.

Alat untuk menyedot debu dan kotoran dari Pre-Cleaner secara otomatis untuk dibuang ke atmosfer melalui exhaust pipe saat engine hidup adalah...

a)

Dust Injector

b)

Evacuator valve

c)

Air dryer

d)

Ejector pipe

11.

Berikut ini yang merupakan beberapa fungsi dari oli adalah...

a)

Pelumas, Penyeka, Pembeku, Anti karat

b)

Pelumas, Pendingin, Pembersih, Anti oksidan

c)

Pelumas, Pendingin, Pembersih, Anti karat

d)

Pelumas, Pengering, Penyeka, Anti karat

12.

Berikut ini adalah klasifikasi oli yang benar, kecuali...

a)

Engine Oil (SAE 10W)

b)

Hydraulic Oil (ISO VG 32)

c)

Hydraulic Oil (SAE 10W)

d)

Gear Oil (AGMA 3)

13.

Jika pada hasil PAP oli engine ditemukan adanya kandungan coolant, maka oli mengalami kerusakan secara...

a)

Oksidasi

b)

Deteriorasi

c)

Kontaminasi

d)

Detonasi

14.

Luas bidang penyaringan suatu filter dinamakan dengan...

a)

Micron

b)

Filter surface

c)

Mesh area

d)

Filtering area

15.

Interval pergantian oli engine ketika fuel yang digunakan memiliki kandungan sulfur sebesar 0,7% adalah...

a)

Sesuai dengan interval standar

b)

Fuel tidak direkomendasikan

c)

Seperempat dari interval standar

d)

Setengah dari interval standar

16.

Sesuai dengan OMM penggantian Air cleaner dilakukan ketika...

a)

Ketika dibutuhkan

b)

Setiap 1000 Jam

c)

Setiap 2000 Jam

d)

Ketika mengalami kebuntuan

17.

Pemeriksaan keausan Brake dilakukan setiap interval service ...

a)

Ketika dibutuhkan

b)

Setiap 1000 Jam

c)

Setiap 2000 Jam

d)

Ketika mengalami keausan

18.

Putaran engine ketika horse power yang dihasilkan berada pada angka maksimal disebut dengan...

a)

Full speed

b)

Stall Speed

c)

Rated speed

d)

High idle speed

19.

Prosedur pengukuran engine stall speed adalah sebagai berikut...

a)

Running engine, injak service brake, Set transmisi ke posisi manual, masukkan lever ke posisi “N”, Release parking brake, injak accelerator pedal

b)

Running engine, injak service brake, Set transmisi ke posisi manual, masukkan lever ke posisi “F2”, Release parking brake, injak accelerator pedal

c)

Running engine, injak service brake, Set transmisi ke posisi manual, masukkan lever ke posisi “F3”, Release parking brake, injak accelerator pedal

d)

Running engine, injak service brake, Set transmisi ke posisi manual, masukkan lever ke posisi “F4”, Release parking brake, injak accelerator pedal

20.

Cara pengecekan keausan brake disc belakang adalah dengan cara ...

a)

Melakukan pengetesan brake performance

b)

Melalui menu monitor panel

c)

Mengukur panjang rod

d)

Memperhatikan posisi slit pada rod

21.

Pada saat melakukan penggantian oli transmisi dilakukan juga pembersihan pada pada strainer yang di lakukan pada interval service...

a)

When required

b)

250 Hours

c)

500 hours

d)

1000 Hours

22.

Jumlah stainer pada transmission case ada...

a)

1

b)

2

c)

3

d)

4

23.

Setelah selesai melakukan penggantian oli transmisi, hal yang perlu dilakukan selanjutnya adalah...

a)

Bleeding air from front brake

b)

Tidak ada yang benar

c)

Bleeding air from rear brake

d)

Bleeding air from parking brake

24.

Sesuai dengan OMM hal yang dilakukan pada interval 4000 jam, kecuali...

a)

Lubricating Drive shaft

b)

Change oil in steering, hoist oil tank

c)

Check starting motor

d)

Check water pump

25.

Berikut adalah komponen pada Steering pump yang berfungsi mengatur banyak sedikitnya output pompa adalah...

a)

Servo Valve

b)

PC Valve

c)

LS Valve

d)

PC EPC Valve

26.

Sesuai dengan OMM hal yang dilakukan pada interval 2000 jam, kecuali...

a)

Change oil in final drive case

b)

Change oil in Transmission case

c)

Check keausan Brake

d)

Change oil in hydraulic tank, Clean hydraulic tank strainer & replace hydraulic filter

27.

Pengukuran boost pressure dilakukan pada kondisi...

a)

Rated Speed

b)

Torque converter stall

c)

High Idle

d)

Low idle

28.

Pengukuran engine oil pressure dilakukan pada kondisi...

a)

Rated Speed

b)

Torque converter stall

c)

High Idle

d)

Low idle

29.

Standar out cut pressure pada accumulator charge valve adalah...

a)

210 kg/cm²

b)

120 kg/cm²

c)

100 kg/cm²

d)

90 kg/cm²

30.

Pada saat gearshift lever berada pada posisi F3 maka Clutch ECMV yang aktif adalah...

a)

F dan 1

b)

F dan 2

c)

F dan 3

d)

F dan 4

31.

Prosedure yang benar pada saat penggantian fuel main filter adalah sebagai berikut, kecuali...

a)

Jangan isi filter dengan fuel pada saat pemasangan

b)

Isi filter dengan fuel sekitar ¾ kapasitas filter

c)

Beri pelumas pada seal ring terlebih dahulu

d)

Putar filter sampai rapat dengan holder lalu tambahkan ¾ putaran

32.

Yang perlu diperhatikan saat Penggantian oli engine adalah, Kecuali...

a)

Jangan berlebihan saat mengendurkan drain valve agar tidak merusak stopper

b)

Jangan biarkan filling port terbuka terlalu lama

c)

Isi oli melalui filling port dan lihat level oli melalui dipstick di antara tanda H dan L

d)

Kencangkan drain valve dulu sebelum mengencangkan drain plug

33.

Mana dari pernyataan berikut yang salah, kecuali...

a)

Standar defleksi belt pada AC kompressor adalah 8 mm ketika didorong dengan kekuatan 6 kgf.

b)

Standar defleksi belt pada alternator adalah 10 mm ketika didorong dengan kekuatan 6 kgf.

c)

Alternator dan kompressor digerakkan oleh belt yang sama

d)

Belt AC dan Lternator diganti berdasarkan service 1000 hm

34.

Jenis engine yang digunakan pada WA 900-8R adalah...

a)

SAA12V140E-3

b)

SAA6D125E-5

c)

SAA12V140E-7

d)

SAA6D140E-5

35.

Pernyataan berikut yang benar mengenai jenis brake pada WA900-8R adalah...

a)

Front brake menggunakan single disc wet type, rear brake menggunakan multiple disc wet type

b)

Front brake menggunakan multiple disc wet type, rear brake menggunakan multiple disc wet type

c)

Front brake menggunakan multiple disc dry type, rear brake menggunakan multiple disc wet type

d)

Front brake menggunakan single disc dry type, rear brake menggunakan multiple disc wet type

36.

Tegangan standar alternator pada terminal R ketika diukur dalam posisi kunci kontak ON sebesar...

a)

2 - 6 V

b)

27 - 29 V

c)

24 V

d)

12 V

37.

Differential case atau axle pada WA900-8R diisi menggunakan oli...

a)

SAE 30

b)

SAE 80

c)

AXO 80

d)

AXO 30

38.

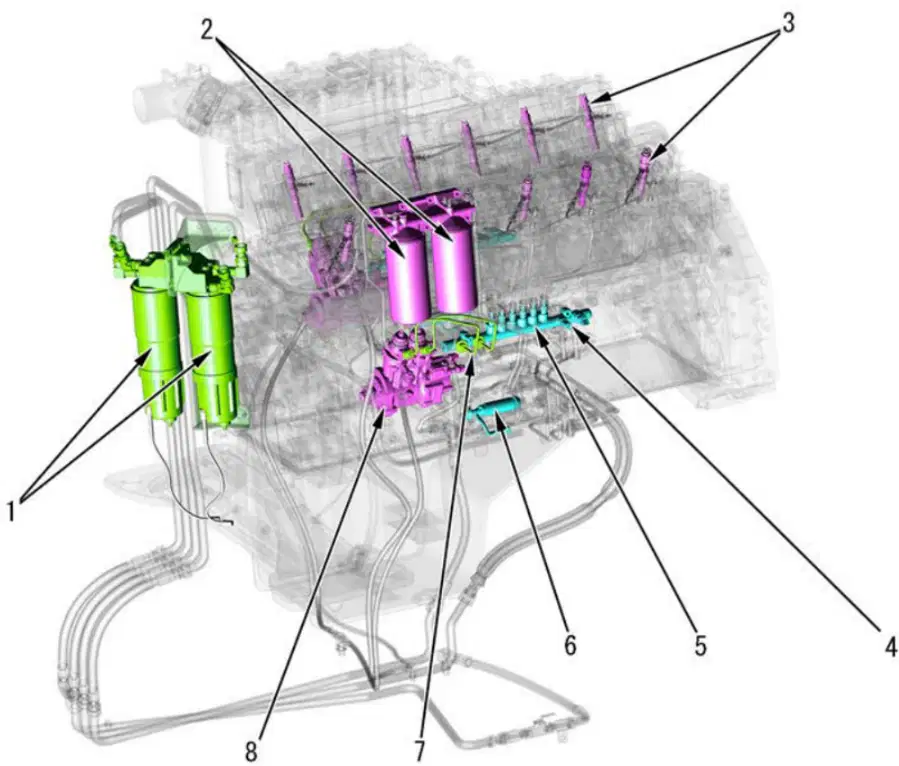

Yang ditunjukkan oleh gambar No. 1 adalah...

a)

Main fuel filter

b)

Pre fuel filter

c)

Transmission oil filter

d)

Engine oil filter

39.

Yang ditunjukkan oleh gambar No. 2 adalah...

a)

Main fuel filter

b)

Pre fuel filter

c)

Transmission oil filter

d)

Engine oil filter

40.

Yang ditunjukkan oleh gambar No. 6 adalah...

a)

Main fuel filter

b)

Pre fuel filter

c)

Feed pump

d)

Supply pump

41.

Pengukuran boost pressure dilakukan pada saat engine high idle.

a)

Benar

b)

Salah

42.

Pengujian engine oil pressure hanya dapat dilakukan dengan menggunakan monitor panel.

a)

Benar

b)

Salah

43.

Menu cylinder cut out berfungsi untuk mengetahui injector berfungsi atau tidak. (Benar/Salah)

a)

Benar

b)

Salah

44.

Menu No injector berfungsi untuk melakukan pelumasan awal ketika unit lama tidak beroperasi.

a)

Benar

b)

Salah

45.

Pada saat melakukan pengantian fuel main filter dianjurkan untuk diisi fuel terlebih dahulu. (Benar/Salah)

a)

Benar

b)

Salah

46.

Penggantian air cleaner dilakukan setiap interval 1000 jam. (Benar/Salah)

a)

Benar

b)

Salah

47.

Pada saat akan melakukan penggantian fuel filter dianjurkan untuk menutup valve pada tangki fuel agar fuel tidak keluar.

a)

Benar

b)

Salah

48.

Slack adjuster pada WA 900-8R berfungsi untuk menyamakan waktu pengereman antara roda kiri dan kanan belakang.

a)

Benar

b)

Salah

49.

Water separator berfungsi untuk memisahkan oli dengan air. (Benar/Salah)

a)

Benar

b)

Salah

50.

Engine oil filter element pada WA 900-8R dianjurkan untuk diisi oli terlebih dahulu sebelum dipasang. (Benar/Salah)

a)

Benar

b)

Salah

51.

Pada saat melakukan penggantian transmission oil filter element buka terlebih dahulu drain plug untuk membuang oli sebelum melepas filter housing. (Benar/Salah)

a)

Benar

b)

Salah

52.

Sebelum melakukan penggantian Hydralic oil filter element terlebih dahulu release pressure yang ada dengan cara menginjak pedal brake beberapa kali.

a)

Benar

b)

Salah

53.

Pengukuran engine lubricating oil pressure dilakukan pada kondisi torque converter stall dan low idle.

a)

Benar

b)

Salah

54.

Blow by pressure adalah tekanan yang ada di dalam intake manifold.

a)

Benar

b)

Salah

55.

Boost pressure adalah tekanan yang ada di dalam crankcase.

a)

Benar

b)

Salah

56.

Pada saat charging indikator menyala berarti menandakan proses charging sedang berlangsung.

a)

Benar

b)

Salah

57.

Salah satu cara pengujian steering performance pada WA900-8R adalah dengan mengukur kecepatan steering lock to lock.

a)

Benar

b)

Salah

58.

Pada WA 900-8R terdapat beberapa sistem brake antara lain, engine brake, service brake dan parking brake. (Benar/Salah)

a)

Benar

b)

Salah

59.

Salah satu cara pengukuran hydraulic equipment adalah dengan mengukur kecepatan bucket saat naik dan turun.

a)

Benar

b)

Salah

60.

Semakin besar exhaust temperatur berarti proses pembakaran semakin baik.

a)

Benar

b)

Salah

61.

Putaran engine tertinggi saat torque converter terbebani maksimal adalah

a)

rated speed

b)

Stall speed

c)

Low idle

d)

High idle

62.

Putaran engine tertinggi tanpa beban adalah

a)

rated speed

b)

Stall speed

c)

Low idle

d)

tidak ada jawaban yang benar

63.

Tipe front brake pada WA 900-8R adalah

a)

Multi disc brake, wet type

b)

Single disc brake, wet type

c)

Double disc brake, wet type

d)

Multi disc brake, dry type

64.

Alat untuk mengukur spesifik gravity suatu fluida serta dapat juga di gunakan untuk mengukur kadar glikol pada coolant adalah

a)

Hydrometer

b)

Thermometer

c)

Tachometer

d)

Hygrometer

65.

Interval penggantian main fuel filter adalah

a)

Setiap 1000 jam

b)

Setiap 250 jam

c)

Setiap 500 jam

d)

Setiap dibutuhkan

66.

Interval penggantian oli engine saat kadar sulful 0,2 sampai 0,5

a)

500 jam

b)

250 jam

c)

1000 jam

d)

2000 jam

67.

Interval penggantian penggantian pre fuel filter

a)

500 jam

b)

250 jam

c)

1000 jam

d)

2000 jam

68.

Interval Penggantian air cleaner

a)

500 jam

b)

4000 jam

c)

1000 jam

d)

2000 jam

e)

Tidak ada yang benar

69.

Interval lubricating drive shaft

a)

500 jam

b)

4000 jam

c)

1000 jam

d)

2000 jam

e)

Tidak ada yang benar

70.

Komponen yang ditunjuk nomor 5 adalah

a)

Work equipment pump

b)

Pump assembly (transmission and torque converter
lubrication)

c)

Steering pump

d)

Pilot and brake charge pump

71.

Jelaskan prosedur Stall speed pada unit WA 900-8R!

4 lines
72.

Prosedur bleed air dari Hydraulic Circuit pada WA 900-8R adalah:

4 lines
73.

Jelaskan cara melakukan pengukuran Boost pressure menggunakan monitor panel!

4 lines
74.

Jelaskan urutan powertrain pada unit WA 900-8R?

4 lines
75.

Jelaskan cara pengecheckan keausan disc brake pada unit WA 900-8R?

4 lines

Similar Resources on Wayground

Private Pilot Training - Module 1

70 questions

Private Pilot Training - Module 1

quiz

Worksheet

•

9th Grade - Professio...

games

71 questions

games

quiz

Worksheet

•

Professional Development

LATIHAN CAT PPK PILKADA 2024

80 questions

LATIHAN CAT PPK PILKADA 2024

quiz

Worksheet

•

Professional Development

Brake System

75 questions

Brake System

quiz

Worksheet

•

Professional Development

Blue book terms terms 201-275

76 questions

Blue book terms terms 201-275

quiz

Worksheet

•

Professional Development

03102025

70 questions

03102025

quiz

Worksheet

•

Professional Development

Soal UTS Anatomi Semester 3 ATRO Bogor

75 questions

Soal UTS Anatomi Semester 3 ATRO Bogor

quiz

Worksheet

•

Professional Development

ATPL Met Exam Prep

75 questions

ATPL Met Exam Prep

quiz

Worksheet

•

Professional Development
