WorksheetsI complessivi e gli esplosi
Total questions: 14
Worksheet time: 7mins
Name
Class
Date
1.
Cosa è un complessivo?
a)
Un disegno in cui sono riportate tutte le caratteristiche di ogni componente.
b)
Un disegno in cui sono presenti tutti i componenti separatamente.
c)
Un disegno in cui sono rappresentati i componenti in condizione di montaggio.
2.
Cosa è un esploso?
a)
Un disegno in cui sono preseti tutti i componenti in condizioni di montaggio.
b)
Un disegno in cui sono riportate tutte le caratteristiche di ogni componente.
c)
Un disegno in cui sono presenti tutti i componenti separatamente.
3.

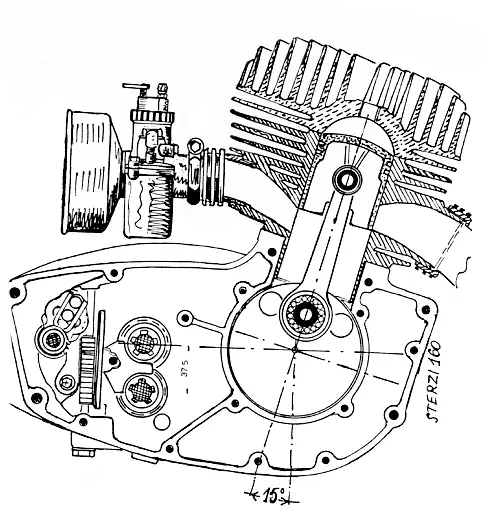

Il disegno in figura è
a)
Un complessivo.
b)
Un esploso.
c)
Un particolare
4.

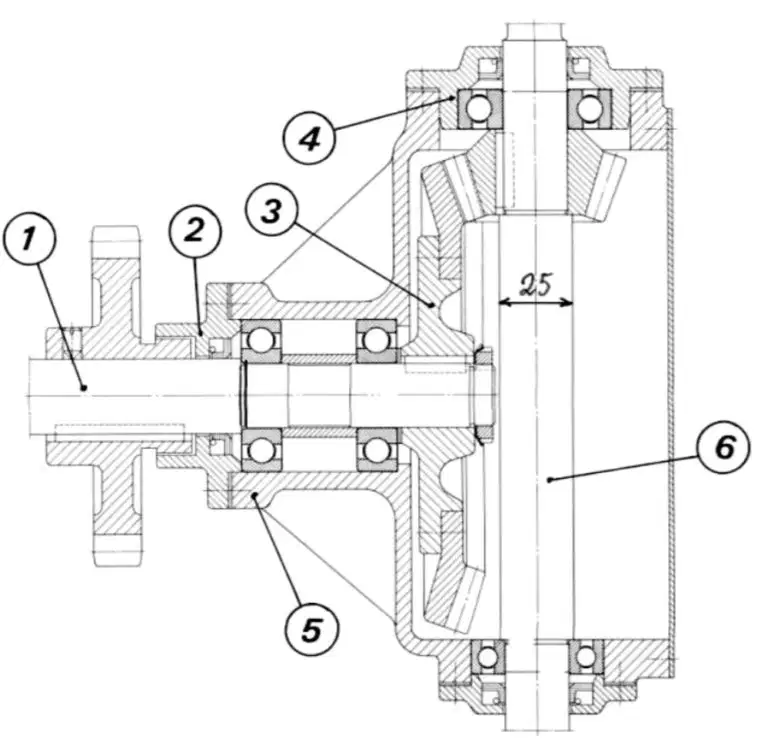

Il disegno in figura è
a)
Un complessivo.
b)
Un esploso.
c)
Un particolare
d)
Il particolare di un complessivo
5.

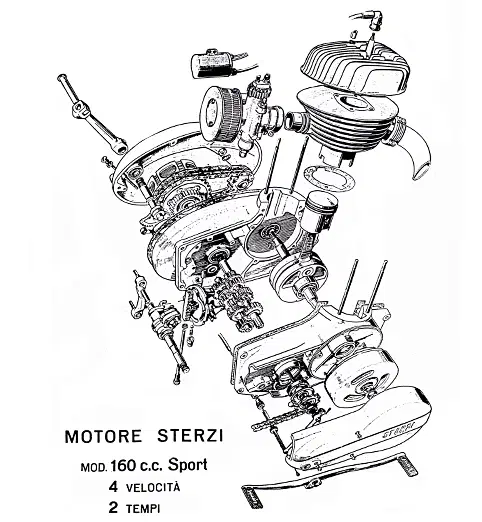

Il disegno in figura è
a)
Un complessivo.
b)
Un esploso.
c)
Un particolare
6.
Il disegno in figura è
a)
Un complessivo.
b)
Un esploso.
c)
Un particolare
7.
A cosa servono i complessivi (2 risposte corrette)
a)
A mostrare come sono assemblati i singoli componenti.
b)
Per capire quali sono le misure di ingombro.
c)
A vedere ogni singolo elemento che costituisce l'assieme.
d)
Per facilitare la lettura (e la scrittura) della distinta base.
8.
A cosa servono gli esplosi (due risposte corrette)
a)
A mostrare come sono assemblati i singoli componenti.
b)
Per capire quali sono le misure di ingombro.
c)
A vedere ogni singolo elemento che costituisce l'assieme.
d)
Per facilitare la lettura (e la scrittura) della distinta base.
9.
Cosa è la distinta base?
a)
E' un documento che definisce tutti gli elementi necessari per la realizzazione di un determinato prodotto.
b)
E' un documento che definisce gli elementi di base di un determinato prodotto.
c)
E' un disegno che riporta i componenti di base di un determinato prodotto.
d)
E' un documento che serve per ordinare i ricambi.
10.

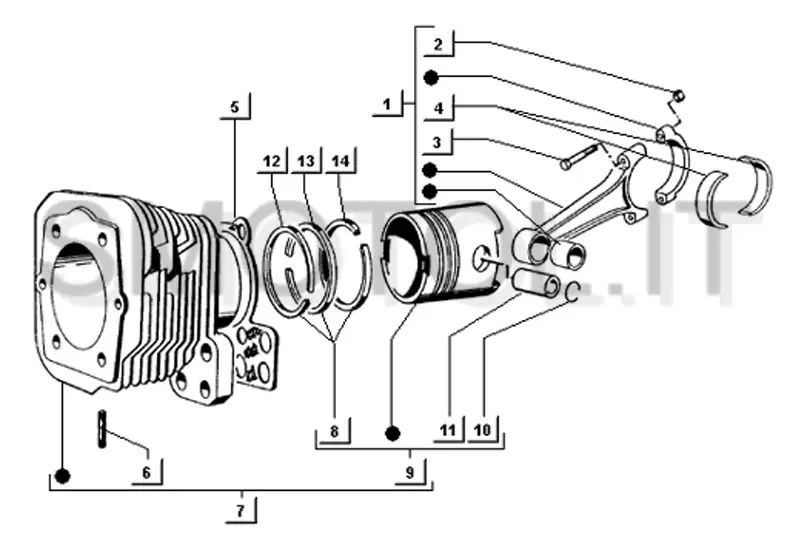

Se devo sostituire le fasce elastiche ( i componenti 12, 13 e 14 di figura), quali codici devo usare per averli tutti assieme nello stesso ordine?
a)
9
b)
8
c)
7
11.
Se voglio ordinare la biella, quali altri ricambi riceverò?
a)
Tutti quelli individuati dal codice 1.
b)
Solo la biella.
c)
La biella e il perno di biella (11)
d)
La biella e la bronzina del piede dio biella
12.
Se voglio ordinare solo la fascia raschiaolio (n° 14), posso farlo?
a)
SI
b)
NO
13.
Se voglio ordinare solo il pistone, posso farlo?
a)
SI
b)
NO
14.
Se voglio ordinare solo il cilindro, posso farlo?
a)
SI
b)
NO
