WorksheetsQuiz Workshop Proteus 2 2025
Total questions: 18
Worksheet time: 17mins
Dari beberapa logo icon "mode" pada software Proteus berikut ini, manakah yang biasanya digunakan untuk memilih dan menambahkan komponen yang akan digunakan dalam perancangan sirkuit?
Apa nama salah satu komponen Virtual Instrument pada gambar?
Oscilloscope
Signal Generator
Virtual Terminal
Logic Analyser
Apakah nilai tegangan pada "PROBE 1" dan "PROBE 2" adalah sama?
YA
TIDACK
Berapakah nilai tegangan (V) yang muncul pada pembacaan "PROBE 1"? Lihat baik-baik posisi output Potentiometer dan konfigurasi Op-amp. (Ex: 08 [8V], 10 [11V])
(a)
Berapa nilai tegangan hasil pembulatan yang terbaca pada "PROBE"? (Ex: 0.1, 0.2)
(a)
Apa nama khusus dari jenis konfigurasi kapasitor C2 dan C3 yang dipasang seperti pada gambar?
Bootstrap Capacitor
Timer Capacitor
Coupling Capacitor
Decoupling Capacitor
Apa nama dari simbol komponen elektronika pada gambar?
Transistor
Optocoupler
Diode
IGBT
Berapakah nilai pembulatan tegangan (V) yang terbaca pada "PROBE"? (Ex: -2, -9. Tanda "-" sudah tersedia)
(a)
Berdasar pada simbol RT3 dan RT4, manakah pernyataan yang paling tepat terkait karakteristik kedua komponen tersebut?
RT3 dan RT4 sama-sama memiliki resistansi yang meningkat saat suhu naik
RT3 adalah termistor NTC dan RT4 adalah termistor PTC
RT3 memiliki koefisien suhu positif (PTC), sedangkan RT4 memiliki koefisien suhu negatif (NTC)
RT3 digunakan untuk deteksi suhu tinggi, sedangkan RT4 digunakan untuk pembatas arus lebih
Kemanakah biasanya koneksi yang tepat untuk label A menuju, jika ingin dihubungkan dengan pin Arduino sebagai sumber Input data, secara umum?
Analog Pin
Digital Pin
Berapakah kira-kira rentang nilai tegangan (V) yang terbaca pada "PROBE1" untuk sirkuit sederhana pada gambar?
0 V - 0.5 V
0.6 V - 1.5 V
1.6 V - 3.5 V
3.6 V - 5.5 V
Berdasarkan gambar, berapa banyakkah jumlah pinout dari komponen Arduino Uno yang dapat dimanfaatkan untuk mengeluarkan output sinyal PWM?
3
4
5
6
Jika ingin menggunakan komponen seperti Arduino pada software Proteus, software bantuan lain apakah yang paing mudah digunakan untuk men-generate kode program untuk Arduino tersebut?
Fitur apakah yang berfungsi untuk mengubah sinyal analog menjadi sinyal digital dalam sistem pengukuran?
Filter
DAC
ADC
Amplifier
Apakah mikrokontroller Arduino Nano dapat diberikan input tegangan sumber sebesar 12 V secara langsung pada umumnya?
ISO
RA ISO

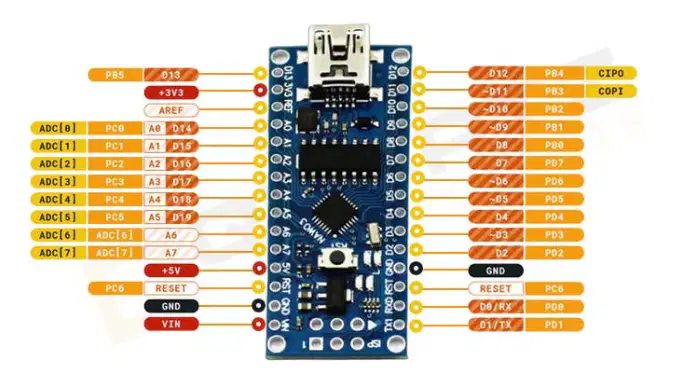

Berdasarkan gambar pinout Arduino Nano yang dilampirkan, kemampuan komunikasi digital apakah yang tidak bisa dilakukan oleh Arduino Nano (berbasis ATmega328P) secara native?
CAN Bus
I2C
SPI
UART
Dengan sirkuit seperti pada gambar, kira-kira kurva grafik seperti apa yang akan muncul pada oscilloscope? (Sinyal Output berwarna biru)
Berapa nilai tegangan (V) keluaran yang terbaca oleh PROBE1 dari konfigurasi rangkaian op-amp tersebut? (Ex: -03.5 [-3.5V], -02.0 [-2V] , -10.1 [-10.1V])
(a)
