WorksheetsInterpretación de Proyectos de Agua
Total questions: 23
Worksheet time: 38mins
¿Qué es un proyecto de instalación de agua potable?
Una representación de la instalación en un plano.
Un documento que no tiene relación con la construcción.
Un tipo de cañería utilizada en la instalación.
¿Qué información se entrega a los instaladores en un plano de agua potable?
El recorrido de la cañerías, la ubicación de los artefactos, el MAP, Ubicaciones de las llaves de paso
Solo la ubicación de los artefactos sanitarios.
Las especificaciones técnicas del proyecto.
¿Qué es un esquema isométrico?
Un dibujo de la instalación visto de lado y ligeramente desde arriba
Un plano en dos dimensiones.
Un tipo de cañería.
¿Qué representan las especificaciones técnicas?
Las instrucciones técnicas sobre los procedimientos constructivos.
La geometría completa de la obra.
El listado de materiales.

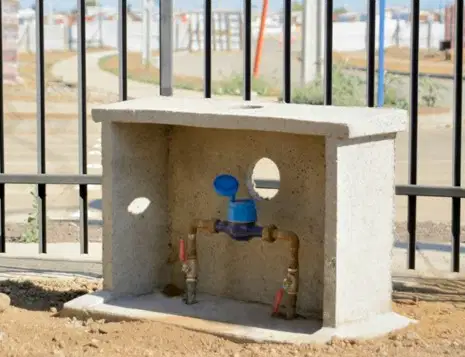

¿Cuál es la distancia máxima que debe tener el medidor de agua potable desde la reja o puerta de acceso?
1 metro.
2 metros.
50 centímetros.
Si el medidor queda en la vía pública ¿Qué se debe hacer cuando las condiciones del tiempo son rigurosas?
Usar nichos subterráneos.
Instalar el medidor en la vía pública.
No hacer nada.
¿Qué tipos de cañerías se pueden dividir en una instalación?
Cañería general de distribución y ramales de distribución.
Solo cañerías de distribución.
Cañerías de desagüe.
¿Cuál es el diámetro mínimo de las cañerías de agua fría?
10mm
20mm
30mm
¿Qué se recomienda para el trazado exterior de la cañería?
Que vaya bajo la tierra a una profundidad mínima de 60cm
Que vaya sobre la tierra
Que no tenga profundidad

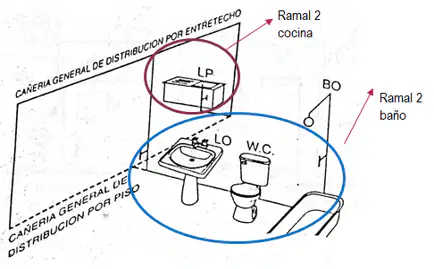

¿Qué se recomienda para la instalación domiciliaria de agua potable?
Trazado por piso
Trazado por entretecho
Ambos son recomendables
¿Qué se debe considerar al ubicar las llaves de paso?
Que estén en lugares específicos, en donde sea fácil cortar el suministro
Que estén lejos de los artefactos
Que no se puedan acceder fácilmente
¿Qué se debe instalar en la entrada del agua fría del calefón?
Una llave de paso de agua fría
Una llave de paso de agua caliente
Una llave de jardín
¿Dónde deben ubicarse las llaves de jardín?
En ramales independientes a los controlados por las llaves de paso de las otras instalaciones
En el tramo vertical de la salida del medidor
Cerca de los baños
¿Cuál es la distancia mínima que deben tener los artefactos entre sí, según el Ridda?
25 cm
30 cm
20 cm
¿Qué se debe hacer si las paredes de la zanja son inestables?
Instalar entibaciones, encofrados u otro medio de soporte
Dejarlo como está
Excavar más profundo
¿Qué material se debe usar para el encamado de los tubos?
Material de encamado
Piedras
Tierra

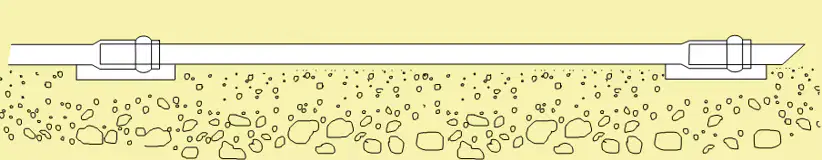

¿Cómo debe ser el fondo de la zanja?
Discontinuo e irregular
Con tierra
Continuo, plano y libre de materiales duros y cortantes
¿Qué se debe hacer si el fondo está constituido por material pedregoso o rocoso?
Solo se debe colocar arena
Se coloca arena y material pedegroso
Se coloca arena o material granular de mínimo de 10 cm
¿Qué se debe hacer antes de completar el relleno de la zanja?
Probar la tubería dejando al descubierto uniones y piezas especiales
Poner capaz de material
Nivelar la zanja hasta el nivel de suelo
¿Qué se recomienda para la instalación de tuberías en terrenos con napas freáticas?
Arena gruesa y un amanta de geotextil
Utilizar solo arena fina
Utilizar una manta de geotextil y capa de 10 cm de material granular
Se debe evitar la colocación de tuberías de PVC junto a...
Electrodomésticos
Líneas de vapor, agua caliente o chimeneas

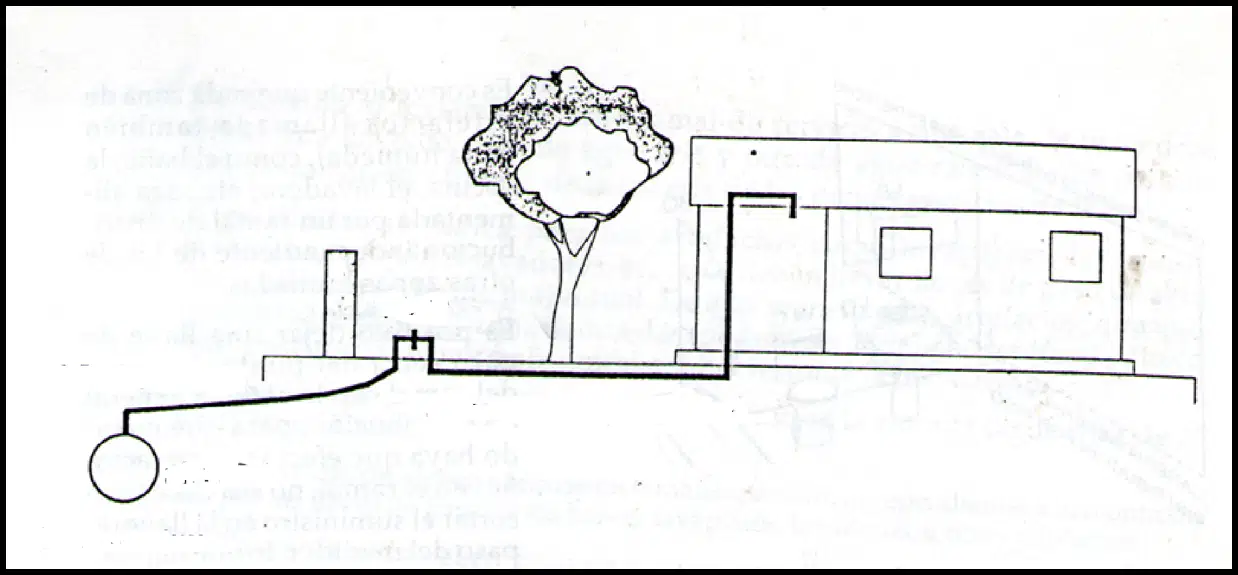

¿Cuál es el nombre de la cañería que está marcada con negro?
Ramal de distribución
Medidos de agua potable
Cañería general de distribución

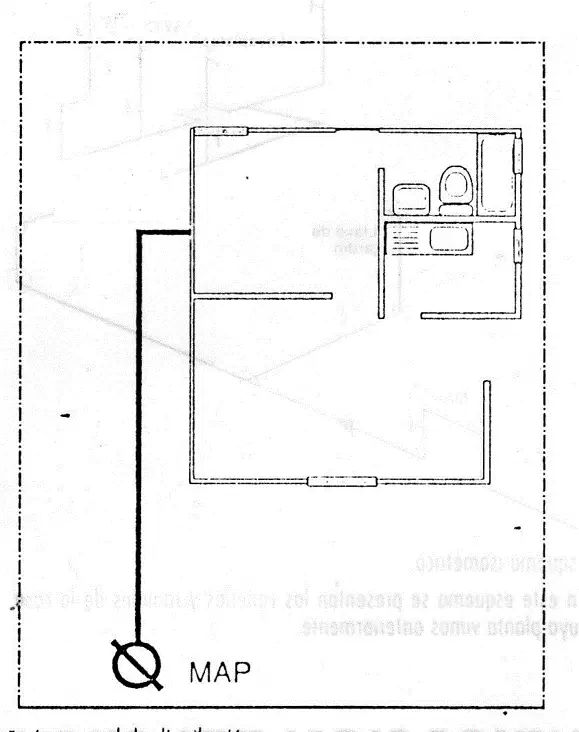

Escribe los números según la ubicación de cada componente en una Instalación Domiciliaria de Agua Potable:
1.Matriz
2. Cierre
3. Línea oficial
4. MAP
5. Arranque domiciliario de agua potable
6. Trazado exterior
7. Trazado interior
