Ujian Akhir Semester Genap

Total questions: 40

Worksheet time: 30mins

Name
Class
Date
1.

Syarat lingkungan kerja yang aman, antara lain ....

a)

tidak ada pembagian tugas dan tanggung jawab serta wewenang yang jelas

b)

terdapat peraturan kerja yang tidak fleksibel (tidak kaku)

c)

tidak terdapat penghargaan atas hak dan kewajiban pekerja

d)

adanya hubungan sosial yang baik antara perusahaan dengan masyarakat setempat

e)

tidak ada hubungan antara perusahaan dengan masyarakat setempat

2.

Berikut merupakan upaya keselamatan dan kesehatan kerja, kecuali ….

a)

merawat tempat kerja agar tetap bersih, sehat, dan aman

b)

mengatur tingkat suhu, kelembapan, dan kebersihan udara dengan ventilasi yang cukup

c)

membuat kegaduhan/kebisingan di tempat kerja

d)

memberi alat-alat perlindungan diri pada para pekerja

e)

memperoleh penerangan yang cukup dan sesuai

3.

Ekor pada jangka sorong dapat digunakan untuk mengukur ....

a)

Diameter lubang

b)

Diameter dalam

c)

Kedalaman lubang

d)

Jarak lubang

e)

Diameter luar

4.

Proses penyambungan dua bagian logam dengan jalan pencairan sebagian dari daerah yang akan disambung disebut ....

a)

Casting

b)

Surface treatmen

c)

Molding

d)

Machining

e)

Welding

5.

Gaya yang timbul dari efek semu ketika sebuah benda melakukan gerak melingkar yang arahnya mendekati pusat putaran disebut ....

a)

Gaya gravitasi

b)

Gaya sentripetal

c)

Gaya pegas

d)

Gaya dorong

e)

Gaya berat

6.

Alat untuk mengukur arus listrik yang melewati suatu rangkaian dinamakan…

a)

Voltmeter

b)

Ohmmeter

c)

Amperemeter

d)

Dynamometer

e)

Hydrometer

7.

Perhatikan gambar berikut. Simbol di atas menyatakan bahwa ....

a)

ada percikan bunga api

b)

area pengelasan

c)

eksplosif

d)

bahaya bahan oksidator

e)

mudah terbakar

8.

Yang harus dilakukan setelah menggunakan jangka sorong adalah …

a)

Membiarkan jangka sorong kena debu

b)

Menyimpan jangka sorong dalam kondisi kotor

c)

Membersihkan terlebih dahulu jangka sorong dari kotoran lalu menyimpannya

d)

Dibersihkan dengan air keras

e)

Dibersihkan menggunakan air colland

9.

Pemotongan benda kerja pada mesin bubut dengan pahat potong disebut ...

a)

Parting off

b)

Knurling

c)

Facing

d)

Boring

e)

Treading

10.

Alat yang di gunakan untuk mencekam /penjepit benda kerja adalah

a)

Jangka sorong

b)

Micrometer

c)

Ragum

d)

Chamber

e)

Knee

11.

Agar menghasilkan pengelasan yang baik dan sempurna, langkah - langkah apa yang perlu dilakukan…

a)

Memiliki peralatan yang serba baru

b)

Prosedur pengelasan yang tepat dan benar

c)

Memilih yang akan dilas sesuai dengan elektrodenya

d)

Mencari tempat yang lapang agar memudahkan pengelasan

e)

Memakai ampere yang besar

12.

Perhatikan tanda di bawah ini! Jika sebelum masuk suatu ruangan terdapat tanda seperti di atas, maka harus ....

a)

menutup mulut

b)

menutup hidung

c)

menutup hidung dan mulut

d)

menggunakan earplug

e)

menggunakan respirator

13.

Untuk menentukan besarnya arus yang digunakan dalam pengelasan adalah...

a)

Sesuai ketebalan plat yang digunakan

b)

Sesuai dengan ukuran diameter elektroda

c)

Sesuai dengan kapasitas mesin las

d)

Sesuai dengan besarnya kabel las

e)

Sesuai dengan besarnya panjang kabel las

14.

Logam non ferro yang mempunyai sifat penghantar listrik yang baik, tahan korosi dan banyak digunakan untuk membuat kabel listrik adalah..

a)

Nikel

b)

Tembaga

c)

Alluminium

d)

Mangaan

e)

Besi

15.

Bahan cair atau gas yang mudah terbakar seperti bensin, aspal, gemuk, minyak, alkohol dan LPG, cara memadamkanya dengan menggunakan ....

a)

air yang disemprotkan dengan tekanan tinggi

b)

pasir

c)

serbuk kimia kering

d)

gas O2

e)

air + pasir

16.

Mesin yang berfungsi untuk menggerinda benda-benda dengan diameter dalamnya yang berbentuk silindris dan tirus disebut ....

a)

mesin gerinda silindris

b)

mesin gerinda silindris luar

c)

mesin gerinda permukaan

d)

mesin gerinda alat potong

e)

mesin gerinda duduk

17.

Kejadian bahaya yang disertai dengan adanya korban atau kerugian baik manusia maupun peralatan dikenal dengan istilah

a)

Hazard

b)

Danger

c)

Risk

d)

Inciden

e)

Accid

18.

Kejadian bahaya yang disertai dengan adanya korban atau kerugian baik manusia maupun peralatan dikenal dengan istilah

a)

Hazard

b)

Danger

c)

Risk

d)

Inciden

e)

Accident

19.

Alat K3 yang digunakan untuk melindungi pekerja dari kejatuhan benda atau alat alat adalah

a)

Sepatu safety

b)

Masker

c)

Kacamata

d)

Safety helmet

e)

Sarung tangan

20.

Berapa derajar besar sudut dari ulir metris

a)

50

b)

55

c)

60

d)

65

e)

70

21.

Berapakah hasil pembacaan jangka sorong dengan tingkat ketelitian 0,02 mm di bawah ini …

a)

55. 44 mm

b)

55. 48 mm

c)

56. 44 mm

d)

56. 48 mm

e)

57. 44 mm

22.

Berapakah hasil pembacaan jangka sorong dengan tingkat ketelitian 0,05 mm di bawah ini …

a)

64, 05 mm

b)

64, 50 mm

c)

59, 05 mm

d)

59, 50 mm

e)

59, 55 mm

23.

Berapakah hasil pembacaan micrometer luar di bawah ini, dengan tingkat ketelitian 0,01 mm

a)

15, 50 mm

b)

15, 44 mm

c)

15, 54 mm

d)

15, 45 mm

e)

15, 94 mm

24.

Berapakah hasil pembacaan jangka sorong dengan tingkat ketelitian 0,05 mm di bawah ini …

a)

37, 35 mm

b)

37, 45 mm

c)

37, 55 mm

d)

37, 65 mm

e)

37, 75 mm

25.

Bagian yang ditunjukkan oleh angka 2 pada gambar dibawah ini berfungsi untuk ….

a)

Mengukur ketebalan

b)

Mengukur kedalaman

c)

Mengukur diameter luar

d)

Mengukur diameter dalam

e)

Mengukur skala nonius

26.

Alat-alat berikut yang termasuk dalam alat ukur presisi adalah ….

a)

a. jangka sorong

b)

b. jangka kaki

c)

c. jangka bengkok

d)

d. jangka orleon

e)

e. mistar ukur

27.

Penulisan angka ukuran yang benar adalah ditempatkan ….

a)

a. Di tengah-tengah sebelah kanan garis ukurnya

b)

b. Di tengah-tengah bagian atas garis ukurannya

c)

c. Pada bagian bawah garis ukurannya

d)

d. Pada bagian pinggir kiri bagian atas garis ukurannya

e)

e. Pada bagian pinggir kanan bagian atas garis ukurannya

28.

Panjang maksimum ukuran kepala gambar adalah ... mm.

a)

160

b)

180

c)

200

d)

210

e)

201

29.

Proyeksi Eropa dikenal dengan istilah proyeksi kuadran ....

a)

I

b)

II

c)

III

d)

IV

e)

V

30.

Proyeksi amerika dikenal dengan istilah proyeksi kuadran ....

a)

I

b)

II

c)

III

d)

IV

e)

V

31.

Pada proyeksi piktorial isometris, perbandingan sudut alfa dan betanya adalah..

a)

45° dan 45°

b)

30° dan 30°

c)

7° dan 40°

d)

0° dan 10°

e)

30° dan 40°

32.

Perkakas yang dikontrol oleh komputer dengan menggunakan bahasa numerik disebut ....

a)

a. mesin sekrap

b)

b. mesin gerinda

c)

c. mesin frais

d)

d. mesin CNC

e)

e. mesin bor tangan

33.

Berikut merupakan fungsi dari alat pada gambar di bawah ini, kecuali ....

a)

a. mengukur ketebalan benda kerja

b)

b. mengukur diameter luar benda-benda silindris

c)

c. mengukur ketebalan silinder

d)

d. mengetah ui kesejajaran dua permukaan bidang pada sebuah benda kerja

e)

e. mengukur diameter dalam benda-benda silindris

34.

Berikut ini yang paling tepat digunakan bila gambarnya dibuat lebih besar dari benda sebenarnya yaitu

a)

Skala gambar

b)

Skala penuh

c)

Skala bebas

d)

Skala pembesaran

e)

Skala pengecilan

35.

Gambar di bawah ini merupakan simbol dari penggunaan proyeksi ....

a)

Eropa

b)

Amerika

c)

Ortogonal

d)

Isometri

e)

Dimetri

36.

Gambar di bawah ini merupakan simbol dari penggunaan proyeksi

a)

Eropa

b)

Amerika

c)

Ortogonal

d)

Isometri

e)

Dimetri

37.

Suatu alat yang digunakan untuk membuat ulir bagian dalam disebut ....

a)

Tap

b)

Sney

c)

Kikir

d)

Ragum

e)

Penitik

38.

Berikut adalah bagian-bagian dari mesin bubut. kacuali

a)

a. kepala tetap

b)

b. pahat

c)

c. lead screw

d)

d. eretan

e)

e. bed mesin

39.

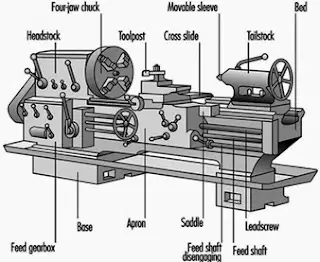

Perhatikan gambar berikut! Kepala tetap adalah bagian yang bertuliskan

a)

a. head stock

b)

b. tail stock

c)

c. tool post

d)

d. carriage

e)

e. bed

40.

Proses pemesinan untuk menghasilkan bagian-bagian mesin berbentuk silindris yang dikerjakan dengan menggunakan mesin bubut disebut ....

a)

a. knurling

b)

b. turning

c)

c. machine

d)

d. spindle

e)

e. cutting
