Tłoki, pierścienie i sworznie

Total questions: 70

Worksheet time: 35mins

Name
Class
Date
1.

Zadaniem układu korbowego w silniku spalinowym jest:

a)

Zmiana ruchu obrotowego na liniowy

b)

Zmiana ruchu posuwisto-zwrotnego tłoka na ruch obrotowy wału korbowego

c)

Zmiana ruchu obrotowego wału na ruch tłoka

d)

Przeniesienie napędu na skrzynię biegów

e)

Chłodzenie silnika

2.

Najczęściej stosowany układ cylindrów w silnikach samochodowych to:

a)

Widlaste

b)

Bokser

c)

Rzędowy

d)

VR

e)

Gwiazdowy

3.

Maksymalna liczba cylindrów w silniku rzędowym w pojazdach samochodowych to:

a)

4

b)

5

c)

6

d)

8

e)

12

4.

Kąt między wykorbieniami w czterocylindrowym silniku rzędowym wynosi:

a)

90°

b)

120°

c)

180°

d)

270°

e)

360°

5.

Silniki widlaste charakteryzują się:

a)

Prostą budową

b)

Niskimi kosztami produkcji

c)

Zwarta budową

d)

Małą liczbą cylindrów

e)

Brakiem zastosowania w motoryzacji

6.

Silniki typu boxer mają tłoki ustawione:

a)

Jeden za drugim

b)

W układzie V

c)

Naprzeciw siebie pod kątem 180°

d)

W układzie VR

e)

W trzech rzędach

7.

Tłok w silniku przejmuje:

a)

Ciśnienie oleju

b)

Ciśnienie gazów powstałych w wyniku spalania mieszanki

c)

Siłę tarcia

d)

Siłę odśrodkową

e)

Wyłącznie siły bezwładności

8.

Pierścienie tłokowe służą do:

a)

Przenoszenia napędu

b)

Uszczelniania przestrzeni roboczej cylindra

c)

Chłodzenia tłoka

d)

Smarowania sworznia

e)

Montażu tłoka

9.

Największy współczynnik przewodzenia ciepła mają tłoki ze stopów:

a)

Aluminium-krzem (Al-Si)

b)

Aluminium-miedź (Al-Cu)

c)

Żeliwa

d)

Stali

e)

Brązu

10.

Wadą tłoków żeliwnych jest:

a)

Duża rozszerzalność cieplna

b)

Mała gęstość

c)

Duża masa

d)

Duża twardość

e)

Niska odporność na ścieranie

11.

Denko tłoka o kształcie płaskim stosuje się zwykle w:

a)

Silnikach ZI

b)

Silnikach ZS o wtrysku pośrednim

c)

Silnikach ZS o wtrysku bezpośrednim

d)

Silnikach bokser

e)

Silnikach VR

12.

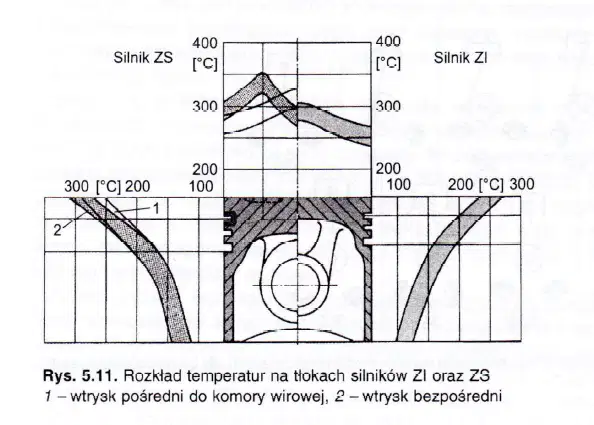

Największy udział w odprowadzaniu ciepła z denka tłoka ma droga:

a)

Przez część pierścieniową i pierścienie do ścianek cylindra

b)

Przez piasty tłoka

c)

Przez sworzeń tłokowy

d)

Przez powietrze

e)

Przez chłodnicę oleju

13.

W celu chłodzenia denka tłoka stosuje się:

a)

Natrysk oleju

b)

Przepływ powietrza

c)

Chłodzenie wodą

d)

Chłodzenie gazem spalinowym

e)

Chłodzenie cieczą przez głowicę

14.

Pierwszy pierścień uszczelniający powinien znajdować się:

a)

Bezpośrednio przy denku tłoka

b)

W pewnej odległości od górnej płaszczyzny denka

c)

W połowie wysokości tłoka

d)

Przy piastach tłoka

e)

W dolnej części tłoka

15.

Materiałami najczęściej stosowanymi na tłoki są:

a)

Stopy aluminium

b)

Stal nierdzewna

c)

Brąz

d)

Mosiądz

16.

Wkładki wzmacniające w tłoku mają za zadanie:

a)

Zmniejszenie masy

b)

Wzmocnienie rowków pierścieniowych

c)

Poprawę smarowania

d)

Chłodzenie tłoka

e)

Zwiększenie przewodzenia ciepła

17.

Część nośna tłoka (płaszcz) służy do:

a)

Montażu pierścieni

b)

Prowadzenia tłoka w cylindrze

c)

Chłodzenia tłoka

d)

Uszczelniania cylindra

18.

W tłokach ze stopów aluminium w celu ograniczenia rozszerzalności cieplnej płaszcza stosuje się:

a)

Chromowanie

b)

Wkładki stalowe

c)

Powłoki z żywicy

d)

Chłodzenie wodą

e)

Zwiększenie luzów

19.

Powłoki na części nośnej tłoka mają za zadanie:

a)

Zwiększyć masę

b)

Zmniejszyć tarcie

c)

Poprawić przewodność cieplną

d)

Usztywnić tłok

e)

Zwiększyć twardość denka

20.

Przesunięcie osi otworów w piastach tłoka względem osi tłoka poprawia:

a)

Smarowanie

b)

Cichobieżność pracy silnika

c)

Chłodzenie tłoka

d)

Uszczelnienie cylindra

e)

Przewodność cieplną

21.

Pierścienie tłokowe wykonuje się głównie z:

a)

Stali nierdzewnej

b)

Żeliwa

c)

Brązu

d)

Aluminium

e)

Mosiądzu

22.

Podstawową funkcją pierścieni zgarniających jest:

a)

Uszczelnianie komory spalania

b)

Zgarnianie nadmiaru oleju z gładzi cylindra

c)

Przenoszenie siły gazowej

d)

Chłodzenie tłoka

e)

Przenoszenie momentu obrotowego

23.

Najczęściej stosowany zamek pierścienia tłokowego to:

a)

Schodkowy

b)

Skośny

c)

Prosty

d)

Trapezowy

24.

Sworzeń tłokowy wykonuje się najczęściej ze:

a)

Stali niestopowej do nawęglania

b)

Stali nierdzewnej

c)

Żeliwa

d)

Aluminium

e)

Brązu

25.

Głównym celem stosowania stali niestopowej do nawęglania na sworznie tłokowe jest:

a)

Zmniejszenie masy tłoka

b)

Połączenie elastyczności rdzenia z twardą powierzchnią

c)

Poprawa przewodzenia ciepła

d)

Zapobieganie korozji

26.

Zaleta pierścieni chromowanych to:

a)

Niższa cena produkcji

b)

Lepsza odporność na zużycie i właściwości ślizgowe

c)

Większa elastyczność

d)

Łatwiejszy montaż

e)

Mniejsza masa

27.

Wskaźnikiem zużycia pierścieni uszczelniających jest:

a)

Nadmierne zużycie oleju i dymienie

b)

Spadek mocy silnika przy zimnym rozruchu

c)

Wzrost ciśnienia w układzie smarowania

d)

Metaliczne stuki w cylindrze

e)

Przegrzewanie się skrzyni korbowej

28.

Który element odpowiada za ograniczenie rozszerzalności cieplnej płaszcza tłoka ze stopów Al?

a)

Stalowe wkładki

b)

Powłoka chromowa

c)

Żebra usztywniające

d)

Chłodzenie natryskowe

e)

Zwiększenie luzów montażowych

29.

W silnikach z bezpośrednim wtryskiem paliwa denko tłoka ma zwykle kształt:

a)

Płaski

b)

Wypukły

c)

Kształtowy z wgłębieniem

d)

Stożkowy

e)

Sferyczny

30.

Główna przyczyna "rozklepywania" rowków pierścieniowych w tłokach Al to:

a)

Uderzenia żeliwnych pierścieni w bardziej miękki metal

b)

Nadmierne ciśnienie spalania

c)

Zużycie sworznia tłokowego

d)

Brak chłodzenia denka

e)

Niewłaściwe smarowanie

31.

Kanały wypełnione sodem w tłokach służą do:

a)

Redukcji masy

b)

Poprawy odprowadzania ciepła z denka

c)

Zwiększenia sztywności

d)

Magazynowania oleju

e)

Wyrównoważenia sił odśrodkowych

32.

Typowy luz w zamku pierścienia uszczelniającego wynosi:

a)

0,01-0,05 mm

b)

0,3-0,6 mm

c)

1,0-1,5 mm

d)

2,0-3,0 mm

e)

Nie występuje luz

33.

Powłoki na płaszczu tłoka ze stopów Al mają za zadanie:

a)

Zwiększyć masę tłoka

b)

Zmniejszyć tarcie i zużycie

c)

Poprawić chłodzenie

d)

Usztywnić denko

e)

Zwiększyć odporność na korozję

34.

Sworzeń pływający charakteryzuje się:

a)

Możliwością obrotu zarówno w tłoku, jak i korbowodzie

b)

Sztywnym zamocowaniem w piastach tłoka

c)

Brakiem konieczności smarowania

d)

Wykonaniem ze stopów aluminium

e)

Mniejszą średnicą niż sworzeń stały

35.

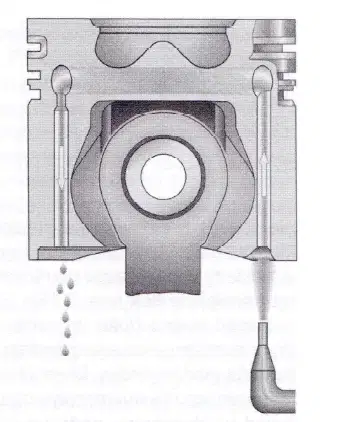

W systemie chłodzenia tłoka z dyszami olejowymi natrysk następuje gdy tłok jest w:

a)

GMP

b)

DMP

c)

Pozycji pośredniej

d)

Całym zakresie ruchu

e)

Tylko podczas rozruchu

36.

Pierścienie stalowe w porównaniu do żeliwnych mają:

a)

Mniejszą sprężystość

b)

Wyższą wytrzymałość mechaniczną

c)

Gorsze właściwości ślizgowe

d)

Większą rozszerzalność cieplną

37.

Przesunięcie osi sworznia tłokowego względem osi tłoka służy:

a)

Poprawie smarowania

b)

Redukcji hałasu i zużycia bocznego

c)

Zwiększeniu mocy silnika

d)

Uproszczeniu montażu

e)

Wyrównoważeniu termicznemu

38.

W silnikach wysokoobrotowych stosuje się zwykle:

a)

4 pierścienie uszczelniające

b)

2 pierścienie uszczelniające i 1 zgarniający

c)

3 pierścienie zgarniające

d)

Pierścienie trapezowe bez zamka

e)

Pierścienie mosiężne

39.

Główna funkcja rowka w pierścieniu zgarniającym to:

a)

Gromadzenie i odprowadzanie nadmiaru oleju

b)

Zwiększenie sprężystości pierścienia

c)

Redukcja masy

d)

Poprawa chłodzenia tłoka

e)

Kompensacja rozszerzalności cieplnej

40.

Azotowanie sworzni tłokowych powoduje:

a)

Zwiększenie plastyczności

b)

Utworzenie twardej warstwy powierzchniowej

c)

Redukcję masy

d)

Poprawę przewodzenia ciepła

41.

Który rodzaj pierścienia tłokowego ma za zadanie zapobiegać przedostawaniu się nadmiernej ilości oleju do przestrzeni nad tłokiem?

a)

Pierścień uszczelniający

b)

Pierścień stożkowy

c)

Pierścień zgarniający

d)

Pierścień trapezowy

e)

Pierścień noskowy

42.

Jakie jest główne zadanie pierścieni tłokowych?

a)

Chłodzenie tłoka

b)

Uszczelnianie komory spalania

c)

Zmniejszenie masy tłoka

d)

Przeno

43.

Jakie jest główne zadanie pierścieni tłokowych?

a)

Chłodzenie tłoka

b)

Uszczelnianie komory spalania

c)

Zmniejszenie masy tłoka

d)

Przenoszenie siły gazowej

e)

Smarowanie sworznia tłokowego

44.

Podstawowym materiałem na pierścienie tłokowe jest:

a)

Stal nierdzewna

b)

Stop aluminium

c)

Brąz

d)

Żeliwo o drobnoziarnistej strukturze

e)

Mosiądz

45.

Czym skutkuje nadmierny luz w zamku pierścienia tłokowego?

a)

Zwiększa szczelność

b)

Zmniejsza tarcie

c)

Pogarsza szczelność układu tłok–cylinder

d)

Poprawia chłodzenie tłoka

e)

Zwiększa trwałość pierścienia

46.

W tłokach ze stopów aluminium, w celu zmniejszenia tarcia płaszcza tłoka o cylinder, stosuje się:

a)

Dłuższy płaszcz

b)

Chromowanie całego tłoka

c)

Specjalne powłoki stalowe, chromowe lub z żywicy

d)

Użebrowanie denka

e)

Zmniejszenie liczby pierścieni

47.

Piasty tłoka służą do:

a)

Montażu pierścieni

b)

Chłodzenia tłoka

c)

Ułożyskowania sworznia tłokowego

d)

Uszczelniania tłoka

e)

Przenoszenia napędu

48.

W tłokach dwuczęściowych denko tłoka wykonuje się ze:

a)

Stopu aluminium

b)

Stali stopowej

c)

Żeliwa

d)

Mosiądzu

e)

Tworzywa sztucznego

49.

Sworzeń tłokowy powinien charakteryzować się:

a)

Małą twardością powierzchni

b)

Dużą kruchością

c)

Wytrzymałym i ciągliwym rdzeniem oraz twardą

d)

Niską temperaturą pracy

e)

Wydrążeniem na całej długości

50.

Najczęściej stosowanym sposobem osadzenia sworznia tłokowego obecnie jest:

a)

Zaciśnięcie w piastach tłoka

b)

Zaciśnięcie w główce korbowodu

c)

Sworzeń pływający – obrotowy w tłoku i korbowodzie

d)

Stałe połączenie z tłokiem

e)

Stałe połączenie z korbowodem

51.

W celu zabezpieczenia sworznia tłokowego przed przesunięciem osiowym stosuje się:

a)

Zgrzewanie

b)

Sprężynujące pierścienie osadcze w rowkach piast tłoka

c)

Spawanie

d)

Śruby

52.

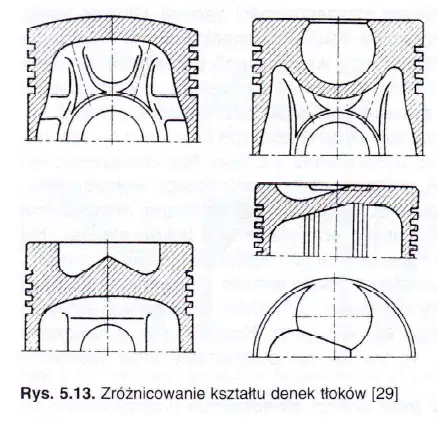

Kształt denka tłoka dobiera się odpowiednio do:

a)

Materiału tłoka

b)

Liczby pierścieni

c)

Ukształtowania komory spalania

d)

Długości korbowodu

53.

W tłokach silników silnie obciążonych cieplnie, chłodzenie denka realizuje się przez:

a)

Przepływ powietrza

b)

Chłodzenie cieczą

c)

Natrysk oleju lub przepływ oleju przez kanały w tłoku

d)

Chłodzenie wodą przez głowicę

54.

Jak montuje się pierścienie tłokowe na tłoku?

a)

Ręcznie bez narzędzi

b)

Przez zgrzewanie

c)

Za pomocą specjalnych szczypiec, ustawiając zamki co 120°

d)

Przez spawanie

55.

Jakie są najczęstsze objawy zużycia tłoka?

a)

Wzrost ciśnienia oleju

b)

Przegrzewanie silnika

c)

Spadek ciśnienia paliwa

d)

Spadek mocy, wzrost zużycia oleju, głośna praca silnika

56.

Jak oznacza się grupę selekcyjną tłoka?

a)

Numerem na bokach

b)

Znakiem na korbowodzie

c)

Oznaczeniem na wale korbowym

d)

Kolorem na denku

57.

Co oznacza grupa selekcyjna tłoka?

a)

Grupę wytrzymałościową

b)

Zakres wymiarów średnicy tłoka

c)

Grupę materiałową

d)

Grupę materiałową

58.

Jakie są główne rodzaje uszkodzeń tłoka?

a)

Zatarcie wałka rozrządu

b)

Pęknięcia wału, zużycie panewek

c)

Przegrzanie głowicy, zużycie zaworów

d)

Zatarcie, zużycie rowków pierścieniowych, pęknięcia denka

59.

Kiedy należy wymienić tłok na nowy?

a)

Gdy widać rysy na płaszczu

b)

Gdy ma przekroczony dopuszczalny luz lub pęknięcia

c)

Gdy widać nagar na denku

d)

Gdy jest zbyt krótki

60.

Jakie są dopuszczalne różnice mas tłoków w jednym silniku?

a)

5 g

b)

3 g

c)

2 g

d)

10 g

61.

Na rysunku pokazano zdejmowanie pierścienia tłokowego. Jakiego narzędzia używa się do tej czynności?

a)


Wkrętaki

b)


Klucz dynamometryczny

c)


Rozpierak do pierścieni

d)

Prasa hydrauliczna

e)

Specjalne szczypce

62.

Na rysunku pokazano pomiar luzu zamka pierścienia tłokowego. Czym mierzy się ten luz?

a)

Mikrometrem

b)

Głębokościomierzem

c)

Suwmiarką

d)


Szczelinomierzem

e)

Linijką

63.

Na rysunku przedstawiono rozkład temperatur na tłokach. W którym miejscu tłoka temperatura jest najwyższa?

a)


Na denku tłoka

b)


Na części pierścieniowej

c)


Na piastach

d)


Na płaszczu

64.


Na rysunku przedstawiono różne kształty denek tłoków. Który kształt denka stosuje się najczęściej w silnikach ZI?

a)

Płaski

b)

Wypukły

c)

Wklęsły

d)

Kształtowy

65.

Na ilustracji przedstawiono sposób chłodzenia tłoka. Które z poniższych opisów najlepiej odpowiada rozwiązaniu pokazanym na rysunku?

a)


Chłodzenie tłoka powietrzem przepływającym przez pierścienie

b)

Chłodzenie tłoka olejem przepływem przez kanały w tłoku

c)

Chłodzenie tłoka cieczą przepływającą przez kanały w głowicy

d)


Chłodzenie tłoka olejem przez natrysk na denko

66.

Na rysunku pokazano części składowe tłoka. Która część tłoka służy do prowadzenia tłoka w cylindrze?

a)

Denko

b)

Część pierścieniowa

c)

Piasta

d)

Część nośna

67.

Na rysunku pokazano wkładki wzmacniające rowki pierścieniowe. Jaki jest ich cel?

a)

Poprawa własności ślizgowych

b)


Zmniejszenie masy tłoka przy jednoczesnym wzmocnieniu osadzenia pierścieni

c)

Zmniejszenie tarcia

d)

Zapobieganie rozklepywaniu rowka przez pierścień

68.

Na rysunku pokazano powłokę, którą się nanosi na płaszcz tłoka. W jakim celu się nią nanosi?

a)

Zwiększenie twardości płaszcza

b)


Zwiększenie przewodności cieplnej

c)

Zmniejszenie tarcia tłoka w cylindrze

d)

Zmniejszenie masy tłoka

69.

Na rysunku przedstawiono pierścienie tłokowe. Który numer oznacza pierścień zgarniający?

a)

1

b)

2

c)

3

d)

Żaden z nich

70.

Co zostało przedstawione na rysunku?

a)


Pierścienie kompresyjne do silników dwusuwowych

b)

Pierścienie dystansowe do tłoków

c)


Wielowarstwowa uszczelka dystansowa głowicy

d)


Wieloczęściowe pierścienie tłokowe zgarniające olej

Similar Resources on Wayground

Mengetik 10 Jari Keyboarding

75 questions

Mengetik 10 Jari Keyboarding

quiz

Worksheet

•

11th Grade

Code.org Fall Semester Test

65 questions

Code.org Fall Semester Test

quiz

Worksheet

•

9th - 12th Grade

5.0 - Standard Camp Final

75 questions

5.0 - Standard Camp Final

quiz

Worksheet

•

6th - 12th Grade

Midterm Review: Literal Equations

66 questions

Midterm Review: Literal Equations

quiz

Worksheet

•

9th - 12th Grade

Grade 5-Mahogany Reviewer/Activity

65 questions

Grade 5-Mahogany Reviewer/Activity

quiz

Worksheet

•

5th Grade - University

sinh của thức

69 questions

sinh của thức

quiz

Worksheet

•

11th Grade

Driver's Ed study guide (partial)

74 questions

Driver's Ed study guide (partial)

quiz

Worksheet

•

9th - 12th Grade
