ASESMEN SUMATIF SEMESTER GENAP

Total questions: 40

Worksheet time: 1hrs 20mins

Name
Class
Date
1.

Bagian pada multimeter yang digunakan untuk melakukan pengaturan nol Ohm adalah ...

a)

7

b)

6

c)

5

d)

4

e)

3

2.

Pada AVO meter terdapat  dua buah kabel berwaran merah dan hitam.  Kabel tersebut disebut…

a)

Probe

b)

Zero Adjust

c)

Selector switch

d)

Penghubung

e)

Penghantar kabel

3.

Alat ukur yang berfungsi untuk menampilkan sinyal listrik, lebih spesifiknya untuk memvisualisasikan tegangan yang berbentuk sinusoidal, kotak, segitiga, dan lain-lain adalah ....

a)

Osciloskop

b)

Multimeter

c)

Ampermeter

d)

Ohmmeter

e)

Voltmeter

4.

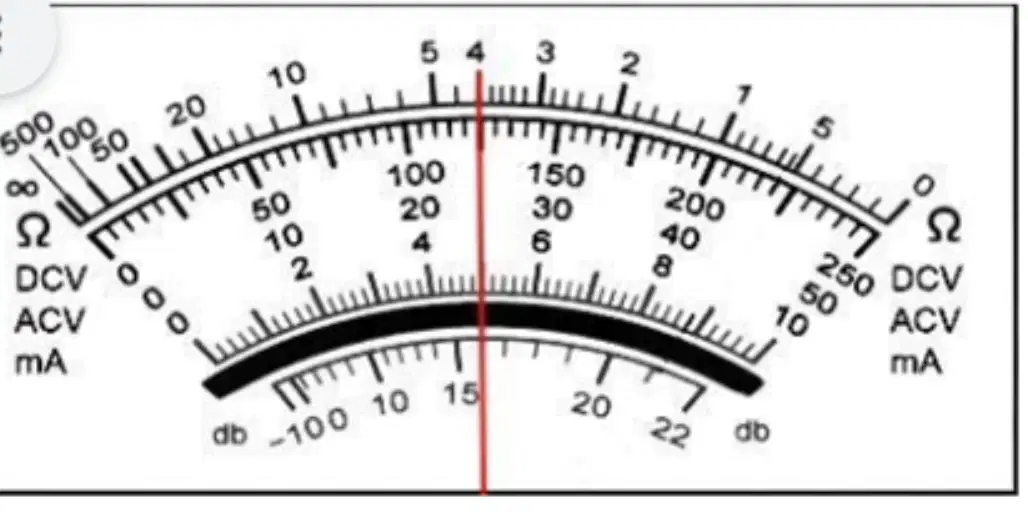

Gambar di samping ini menunjukan hasil pengukuran dengan menggunakan multimeter. Apabila Selektor multimeter mengarah pada skala x 100 Ohm, nilai yang terbaca adalah ....

a)

400 Ohm

b)

25 Ohm

c)

4 KOhm

d)

4 Ohm

e)

125 Ohm

5.

Perhatikan gambar protoboard dan resistor di bawah ini :

a)

Seri

b)

Paralel

c)

Seri paralel

d)

Terpisah

e)

Terpadu

6.

Jika 3 (buah) resistor dengan nilai masing-masing 9 ohm, 6 ohm, dan 18 ohm, dirangkai secara paralel. Berapakan nilai hambatan totalnya?

a)

3    ohm

b)

5    ohm

c)

1,5 ohm

d)

2,5 ohm

e)

3,5 ohm

7.

Hukum Ohm: ”Besar arus listrik (I) yang mengalir melalui sebuah penghantar atau Konduktor akan berbanding lurus dengan beda potensial / tegangan (V) yang diterapkan kepadanya dan berbanding terbalik dengan hambatannya (R)”.

Pernyataan tersebut dituliskan dalam rumus:

a)

I = V/R

b)

I = R/V

c)

I = VxR

d)

I = RxV

e)

I = R+V

8.

Jenis resistor pada gambar adalah...

a)

Potensiometer

b)

Rheostat

c)

Light Dependence Resistor (LDR)

d)

Thermistor

e)

Trimpot

9.

Di bawah ini merupakan fungsi-fungsi kapasitor, kecuali ....

a)

Untuk menghambat arus listrik

b)

Untuk menyimpan arus dan tegangan listrik sementara waktu

c)

Untuk penyaring atau filter di dalam sebuah rangkaian elektronika

d)

Sebagai penghilang bouncing (percikan api), jika dipasang pada saklar

e)

Menjadi kopling antara rangkaian elektronika satu dengan rangkaian elektronika lainnya

10.

Jenis kapasitor tetap yang memiliki polaritas positif dan negatif adalah ....

a)

Kapasitor elektrolit (elco)

b)

Kapasitor keramik

c)

Kapasitor kertas

d)

Kapasitor polyester

e)

Kapasitor milar

11.

Dioda memiliki fungsi sebagai ....

a)

Penyearah arus listrik

b)

Penyimpan arus atau tegangan listrik

c)

Penghambat arus listrik

d)

Penyaring atau filter

e)

Perusak tegangan listrik

12.

Jenis dioda yang dapat mengeluarkan cahaya seperti lampu adalah ....

a)

LED (Light Emitting Diode)

b)

Elco

c)

Dioda silikon

d)

Dioda zener

e)

Dioda germanium

13.

Gambar di samping merupakan jenis rangkaian ....

a)

Penyearah setengah gelombang

b)

Penyearah gelombang penuh

c)

Transformator step up

d)

Transformator step down

e)

Kapasitor seri

14.

Suatu alat listrik yang digunakan untuk mentransformasikan daya atau energi listrik dari tegangan tinggi ke tegangan rendah atau sebaliknya adalah ....

a)

Transformator

b)

Kapasitor

c)

Dioda

d)

Regulator

e)

Resistor

15.

Jenis transformator yang mengubah tegangan bolak-balik tinggi menjadi rendah adalah ....

a)

Transformator step down

b)

Transformator step up

c)

Transformator step reverse

d)

Transformator step forward

e)

Transformator step forward

16.

Polaritas positif pada dioda disebut ....

a)

Anoda

b)

Netral

c)

Ground

d)

Fasa

e)

Katoda

17.

Tegangan kerja dioda silikon adalah ....

a)

0,7 V

b)

0,5 V

c)

0,3 V

d)

1,5 V

e)

3 V

18.

Pada kapasitor yang bertuliskan 10 µF / 25 V, maka nilai kapasitansi kapasitor tersebut adalah ....

a)

10 µF

b)

25 µF

c)

35 µF

d)

10 V

e)

25 V

19.

Nilai tahanan dari resistor 4 gelang tersebut adalah .... Ω

a)

39K ± 5%  ½ Watt

b)

3K9 ± 5%   2 Watt

c)

390 ± 10% 1 Watt

d)

39M ± 5%  5 Watt

e)

39 ± 5%   10 Watt

20.

3 (tiga) buah resistor dengan warna R1 (merah-merah-coklat), R2 (Biru-Abu-Coklat, dan R3 (Coklat-Hijau-Oranye) dirangkaikan secara seri maka nilai total sekarang adalah:

a)

15.900 ohm

b)

3.400 ohm

c)

1.800 ohm

d)

2.320 ohm

e)

9.210 ohm

21.

Benda-benda yang memilki nilai hambatan yang sangat besar sehinga tidak dapat menghantarkan arus listrik dinamakan....

a)

Isolator

b)

Konduktor

c)

Distributor

d)

Radiator

e)

Semikonduktor

22.

Benda-benda seperti besi, tembaga, dan timah dapat mengalirkan arus listrik dengan baik sehingga dinamakan...

a)

Konduktor

b)

Semikonduktor

c)

Isolator

d)

Radiator

e)

Predator

23.

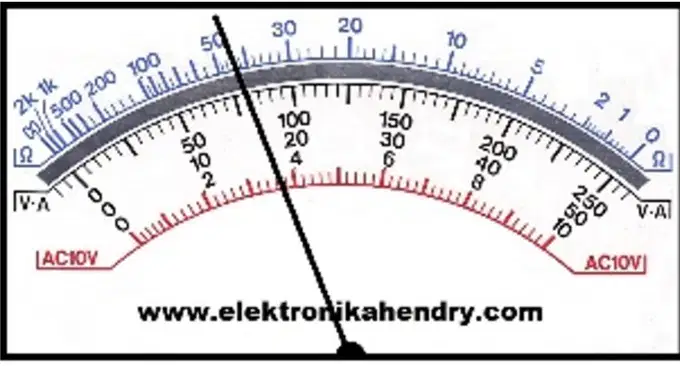

Apabila selektor mengarah ke 250 V AC, berapa volt kah yang ditunjukan

oleh skala pada gambar di bawah ini?

a)

80 Volt

b)

56 Volt

c)

16 Volt

d)

3,8 Volt

e)

45 Volt

24.

Untuk menghasilkan nilai resistance (hambatan) yang lebih kecil maka beberapa resistor dihubungkan secara…

a)

Paralel

b)

Seri

c)

Bintang

d)

Seri-Paralel

e)

Salah semua

25.

Besaran resistor dinyatakan dengan…

a)

Ohm

b)

Ampere

c)

Volt

d)

Watt

e)

Lumen

26.

Hukum Kirchoff pertama berbunyi ....

a)

Jumlah arus yang masuk ke titik percabangan sama dengan jumlah arus yang keluar dari titik percabangan

b)

Jumlah tegangan dalam suatu loop adalah nol

c)

Jumlah arus yang masuk ke titik percabangan  adalah nol

d)

Jumlah tegangan dalam suatu loop sama dengan jumlah tegangan dalam loop yang lainnya

e)

Jumlah arus yang masuk ke titik percabangan tidak sama dengan jumlah arus yang keluar dari titik percabangan

27.

Dalam suatu rangkaian tertutup, terdapat dua resistor dengan nilai resistansi 5 ohm dan 10 ohm secara berderet. Jika arus yang mengalir melalui rangkaian tersebut adalah 2 A, berapakah tegangan total yang diberikan?

a)

30 volt

b)

40 volt

c)

20 volt

d)

15 volt

e)

50 volt

28.

Dalam sebuah rangkaian, jika arus yang mengalir melalui resistor pertama adalah 3 A dan tegangan pada resistor tersebut adalah 15 V, berapakah resistansi resistor tersebut?

a)

5 ohm

b)

10 ohm

c)

12 ohm

d)

15 ohm

e)

45 ohm

29.

Satuan inductor adalah…

a)

Henry

b)

Ohm

c)

Coulomb

d)

Farad

e)

Joule

30.

Suatu alat atau perangkat elektronik yang berfungsi untuk merubah AC menjadi DC untuk memberi daya suatu perangkat keras lainnya adalah ....

a)

Power Supply

b)

Transformator

c)

Kapasitor

d)

Induktor

e)

Regulator

31.

Gambar di samping ini adalah symbol….

a)

Transistor NPN

b)

Transistor PNP

c)

MOSFET

d)

UJT

e)

JFET

32.

Perhatikan tahapan di bawah ini

1)    Filter

2)    Rectifier

3)    Regulator

4)    Sumber tegangan AC

5)    Transformator step down

6)    Output tegangan DC variabel

Tahapan rangkaian power supply variabel yang benar adalah ....



a)

4, 5, 2, 1, 3, 6

b)

4, 5, 3, 1, 2, 6

c)

4, 2, 5, 1, 3, 6

d)

4, 5, 2, 3, 1, 6

e)

4, 5, 1, 2, 3, 6

33.

Gambar tersebut symbol dari….

a)

NAND

b)

OR

c)

NOT

d)

EX-OR

e)

AND

34.

Tabel di samping ini merupakan tabel kebenaran dari gerbang ….

a)

OR

b)

AND

c)

NOT

d)

NAND

e)

NOR

35.

Konversi bilangan : 10101111 (2)   = ………………..(10)

a)

175

b)

174

c)

173

d)

172

e)

170

36.

Bagaimana cara menggunakan multimeter untuk mengukur hambatan ....

a)

Set skala ke Ohm, pasang pada komponen yang telah dilepas dari rangkaian

b)

Set skala ke Volt, pasang secara paralel pada rangkaian

c)

Set skala ke Volt, pasang secara seri pada rangkaian

d)

Set skala ke Ampere, pasang secara paralel pada rangkaian

e)

Set skala ke Ampere, pasang secara seri pada rangkaian

37.

Bagaimana cara menggunakan multimeter untuk mengukur tegangan ....

a)

Set skala ke Volt, pasang secara paralel pada rangkaian

b)

Set skala ke Ohm, pasang pada komponen yang telah dilepas dari rangkaian

c)

Set skala ke Volt, pasang secara seri pada rangkaian

d)

Set skala ke Ampere, pasang secara paralel pada rangkaian

e)

Set skala ke Ampere, pasang secara seri pada rangkaian

38.

Multimeter atau AVO meter dapat mengukur beberapa besaran listrik salah satunya yaitu ....

a)

Hambatan (Ω)

b)

Frekuensi (Hz)

c)

Energi (J)

d)

Daya (W)

e)

Panjang (m)

39.

Pada gambar di samping rangkaian transistor jenis…. dan diberi bias….

a)

NPN, Bias Reverse - Reverse

b)

PNP, Bias Reverse - Reverse

c)

NPN, Bias Forward - Forward

d)

PNP, Bias Forward - Forward

e)

NPN, Bias Reverse - Forward

40.

Gambar di samping adalah rangkaian konfigurasi transistor…

a)

Common Base

b)

Common Emiter

c)

Common Collector

d)

NPN bias Forward

e)

PNP bias Reverse
