Worksheetsmáy biến áp
Total questions: 28
Worksheet time: 15mins
Câu 1. Tỉ số biến đổi của máy biến áp được định nghĩa như sau:
Dòng điện dây định mức sơ cấp I1đm và thứ cấp I2đm của MBA 1 pha
được xác định bằng biểu thức :
Dòng điện dây định mức sơ cấp I1đm và thứ cấp I2đm của MBA 3 pha
được xác định bằng biểu thức :
Câu 6. Máy biến áp có các kiểu đấu dây:
b. Đấu sao, đấu tam giác, đấu zíc zắc.
a. Đấu sao, đấu sao không, đấu tam giác, đấu hình V, đấu zíc zắc, đấu zíc zắc không.
c. Kiểu đấu dây sơ cấp và kiểu đấu dây thứ cấp, chiều quấn dây, kiểu mạch từ.
d. Cả câu a và b đều đúng.
Câu 7. Tổ nối dây của máy biến áp phụ thuộc vào các yếu tố:
a. Kiểu đấu dây thứ cấp, kí hiệu đầu dây, chiều quấn dây.
b. Kiểu đấu dây sơ cấp, kí hiệu đầu dây, chiều quấn dây.
c. Kiểu đấu dây sơ cấp và thứ cấp, chiều quấn dây, kiểu mạch từ.
d. Kiểu đấu dây sơ cấp và thứ cấp, chiều quấn dây,kí hiệu đầu dây
Câu 8: Tổ máy biến áp 3 pha không dùng tổ đấu dây:
Câu 9. Tổ nối dây nào của máy biến áp 1 pha:
Phương trình cân bằng điện áp sơ cấp máy biến áp:
Câu 11. Phương trình cân bằng điện áp thứ cấp máy biến áp:
Khi tải có tính chất điện cảm, quan hệ giữa điện áp và sức điện động
mạch thứ cấp MBA là:
Khi tải có tính chất điện dung, quan hệ giữa điện áp và sức điện động
mạch thứ cấp MBA là:
Câu 14. Tổn hao không tải của MBA thực chất là:
a) Tổn hao đồng trên dây quấn sơ cấp
b) Tổn hao đồng trên dây quấn thứ cấp
c) Tổn hao sắt.
d) Tổn hao do ma sát.
Khi thí nghiệm ngắn mạch MBA, điện áp Un đặt vào cuộn sơ cấp MBA
phải giảm nhỏ hơn điện áp định mức để:
d) Hạn chế tổn hao.
a) Hạn chế trở kháng ngắn mạch
b) Hạn chế dòng điện ngắn mạch
c) Hạn chế điện kháng ngắn mạch
Câu 16. Biểu thức đúng tính Un% của máy biến áp là:
Câu 17. Biểu thức đúng tính Unr% của máy biến áp là:
Câu 18. Biểu thức đúng tính Unx% của máy biến áp là:
d. Cả 3 câu đều đúng.
Câu 19: Biểu thức đúng biểu thị mối liên hệ về công suất P2 của máy biến áp:
Câu 20. Biểu thức đúng biểu thị mối liên hệ về công suất P1
Câu 21. Biểu thức đúng tính U% của máy biến áp là:
Hiệu suất của máy biến áp được tính theo biểu thức sau:
Câu 24: Hệ số tải của máy biến áp ứng với hiệu suất cực đại là:

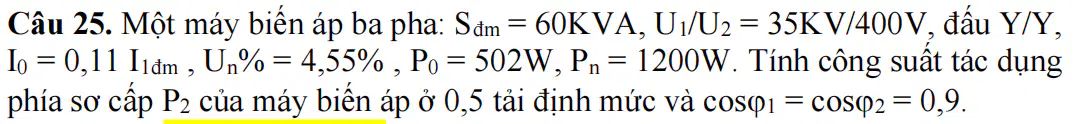

Tìm P2???
26,998 KW
54 KW.
30,802 KW.
Cả 3 đều sai.
Câu 26. Điều kiện ghép các MBA làm việc song song:
a) Cùng tổ nối dây và tỉ số MBA k
c) Cùng tổ nối dây, tỉ số MBA k và điện áp ngắn mạch Un%
d) Cùng tổ nối dây, công suất, tỉ số MBA k và điện áp ngắn mạch Un%.
b) Cùng tỉ số MBA k và điện áp ngắn mạch Un%
Các MBA làm việc song song phải tuyệt đối tuân thủ điều kiện nào sau đây:
b. Cùng tỉ số MBA k và điện áp ngắn mạch Un%
a. Cùng tổ nối dây.
c. Cùng tổ nối dây, tỉ số MBA k và điện áp ngắn mạch Un
d. Cùng tổ nối dây, công suất, tỉ số MBA k và điện áp ngắn mạch Un%
Khi tiến hành ghép 2 máy biến áp làm việc song song có điện áp Un%
khác nhau, nếu tải của một máy là định mức thì tải máy kia:
Bằng với máy 1
Hoặc nhỏ hơn máy 1
Hoặc lớn hơn máy 1

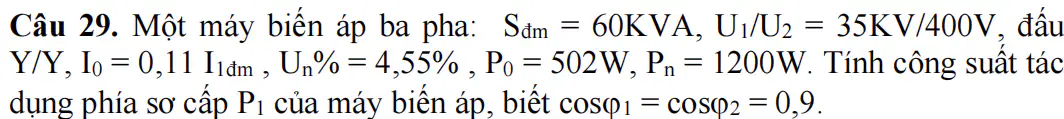

Tìm P1???
25,998 KW
54 KW.
30,802 KW
Cả 3 đều sai
Tính P1, hiệu suất của máy ở 0.5 tải định mức cos=0.9
P1 = 30 KW,
n % = 97%
P1 = 54 KW,
n% = 92%
P1= 28 KW,
n% = 87%
Cả 3 đều sai.

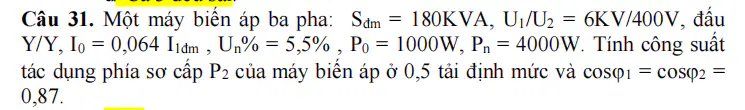

Tìm P2????
78,3 KW.
P2 = 90 KW.
P2 = 156,6 KW
Cả 3 đều sai.
