ASAS Semester Genap | Konsentrasi Keahlian TP

Total questions: 50

Worksheet time: 25mins

Name
Class
Date
1.

Agar menghasilkan pekerjaan alur yang baik , kecepatan putaran mesin bubut yang dipakai untuk mengalur besarnya adalah ..................................

a)

70 rpm

b)

1000 rpm

c)

100 rpm

d)

500 rpm

e)

300 rpm

2.

Jika benda kerja berdiameter 30 mm dari bahan St 37 dengan Cs : 80 m/menit, maka putaran mesinnya adalah .......................

a)

775 rpm

b)

220 rpm

c)

1225 rpm

d)

470 rpm

e)

2000 rpm

3.

Yang dimaksud mereamer adalah ............................

a)

Meluaskan lubang bor

b)

Mengalur diameter

c)

Mengulir luar

d)

Memotong miring

e)

Mengebor pelat tipis

4.

Finishing pekerjaan bubut salah satunya adalah .......................

a)

Benda supaya tidak tajam

b)

Benda supaya halus

c)

Benda supaya terpingul

d)

Benda supaya mengkilat

e)

Benda supaya baik

5.

Macam bentuk hasil pekerjaan kartel, antara lain adalah ......................

a)

Lurus, silang

b)

Berlawanan

c)

Lurus dan sejajar

d)

Sejajar

e)

Searah

6.

Tujuan pekerjaan kartel pada benda- benda tertentu adalah ..........................

a)

Memperoleh permukaan yang kasar agar tidak licin

b)

Agar meningkatkan harga jual

c)

Kelengkapan pekerjaan

d)

Persyaratan kerja

e)

Memperoleh keindahan

7.

Selama mengkartel harus diberi minyak pelumas, tujuannya adalah ...............

a)

Pelumasan kedua gigi kartel

b)

Pelumasan kedua poros kartel

c)

Pelumasan benda kerja

d)

Persyaratan mengkartel

e)

Pendinginan selama mangkartel

8.

Untuk meninggikan pahat yang terlalu rendah, bagian bawah pahat harus diganjal secara merata, hal ini dimaksudkan untuk menghindari ...................

a)

Pahatnya patah

b)

Rusaknya benda

c)

Hasil tidak rata

d)

Benda tidak tersayat habis

e)

Momen yang bekerja pada pahat benar

9.

Pemasangan pahat yang terlalu rendah dari titik senter akan berakibat ...............

a)

Benda tidak tersayat habis

b)

Momen yang bekerja pada pahat besar

c)

Pahatnya patah

d)

Rusaknya benda

e)

Hasil tidak rata

10.

Membubut tirus yang dapat dilakukan secara otomatis adalah ..................

a)

Taper atachment dan menggeser kepala lepas

b)

Champer

c)

Eretan atas, taper atachment

d)

Menggeser kepala lepas dan eretan atas

e)

Eretan atas

11.

Perlengkapan penyetimbang mesin gerinda yang berfungsi sebagai dudukan arbor pada saat membalancing batu gerinda dinamakan ......................................

a)

Dudukan penyetimbang

b)

Arbor dan flens

c)

Blok penyiku

d)

Dresser

e)

Blok penghantar medan magnet

12.

Bagian-bagian roda gerinda yang berfungsi untuk mengikat antara satu butiran dengan butiran lainnya dengan kekuatan tertentu disebut ....................................................

a)

Butiran asah

b)

Abrasive

c)

Perekat/bond

d)

Grade

e)

Getas

13.

Butiran pemotong roda gerinda yang memiliki sifat keras, tangguh dan efisien serta digunakan untuk menggerinda benda kerja yang sangat keras adalah ..........................

a)

Resin Syntetik

b)

Aluminium oksida

c)

Silikon karbida

d)

Boron Nitrit

e)

Shellac

14.

Gambar diatas adalah roda gerinda jenis ...

a)

Tirus

b)

Silinder

c)

Mangkuk

d)

Lurus

e)

Piring

15.

Roda gerinda yang digunakan untuk penggerindaan diameter dalam dengan posisi spindel vertikal atau horizontal adalah ........................................................

a)

Roda gerinda piring

b)

Roda gerinda lurus

c)

Roda gerinda tirus

d)

Roda gerinda mangkuk

e)

Roda gerinda silinder

16.

Arti simbol huruf "V" pada gambar diatas adalah ....................................

a)

Perekat keramik

b)

Butiran pemotong "Alumunium oksida"

c)

Ukuran butiran "Sangat kasar"

d)

Kekerasan "Keras"

e)

Karakteristik/type perekat

17.

Berikut ini macam-macam perekat (bond) pada roda gerinda, kecuali ....................

a)

Perekat shellac

b)

Perekat keramik

c)

Perekat karet

d)

Perekat kayu

e)

Perekat logam

18.

Jenis perekat digunakan untuk pengerjaan halus, dan ketahanan terhadap panas rendah .................................................................

a)

Perekat logam

b)

Perekat keramik

c)

Perekat silikat

d)

Perekat Shellac

e)

Perekat karet

19.

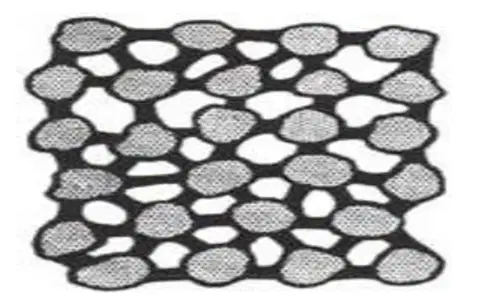

Gambar diatas adalah struktur roda gerinda jenis ..................................................

a)

Padat

b)

Sedang

c)

Terbuka

d)

Dense Structure

e)

Medium Struktur

20.

Gambar diatas adalah roda gerinda jenis ...

a)

Mangkuk kerucut

b)

Lurus

c)

Silinder

d)

Tirus

e)

Piring

21.

Kode untuk memanggil pahat,adalah kode ....

a)

T

b)

P

c)

S

d)

R

e)

N

22.

Pemrograman absolut dapat dilakukan dengan menggunakan ...

a)

G90

b)

G04

c)

G92

d)

G64

e)

G91

23.

Pemrograman inkrimentai dapat dilakukan dengan menggunakan .…

a)

G91

b)

G04

c)

G90

d)

G92

e)

G64

24.

Anda dapat menentukan kedudukan titik nol ke tempat yang dikehendaki, hal ini hanya dapat dilakukan dengan menggunakan .

a)

G92

b)

G04

c)

G90

d)

G64

e)

G91

25.

Waktu tinggal diam adalah menghentikan sementara dalam waktu tertentu pada salah satu blok, hal ini dapat dilakukan dengan menggunakan…

a)

G04

b)

G90

c)

G92

d)

G64

e)

G91

26.

Apabila Anda ingin mengosongkan beberapa blok pada lembaran program, maka dapat dilakukan dengan memasukkan ...

a)

G21

b)

G24

c)

G03

d)

G04

e)

G02

27.

Sumbu utama dapat dimatikan dengan memasukkan …

a)

M05

b)

M30

c)

M17

d)

M03

e)

M00

28.

Dengan M30 maka pada program pokok dapat ....…

a)

Diakhiri

b)

Dimulai

c)

Digagalkan

d)

Diganggu

e)

Jalankan

29.

G00 Adalah perintah gerakan …

a)

Gerakan lurus cepat

b)

Gerakan tirus cepat

c)

Gerakan radius

d)

Gerakan tirus lambat

e)

Gerakan lurus lambat

30.

Sumbu utama searah jarum jam …

a)

M03

b)

M22

c)

M99

d)

M20

e)

M26

31.

Bagian dari mesin frais horizontal yang digunakan untuk memegang alat potong mesin frais adalah …

a)

Arbor

b)

Collect

c)

Cekam

d)

Plat indeks

e)

Ragum

32.

Berikut yang merupakan pekerjaan yang dapat dikerjakan pada mesin frais, Kecuali …

a)

Membuat ulir

b)

Meratakan sisi

c)

Membentuk bidang sudut

d)

Membuat alur

e)

Membentuk bidang segi beraturan

33.

Proses kerja mesin frais adalah …

a)

Alat potong berputar, benda kerja digerakkan perlahan

b)

Benda kerja berputar, alat potong digerakkati perlahan

c)

Alat potong dan benda kerja berputar

d)

Benda kerja diam dan alat potong diam

e)

Benda kerja diam alat potong bergerak lurus bolak-balik

34.

Rumus kecepatan potong mesin frais adalah …

a)

Cs = π.d.n/1000

b)

H=ha-hb

c)

Cs = π.d.n

d)

Cs = π.d/1000

e)

i=40/z

35.

i=40/z adalah rumus untuk mencari …

a)

Putaran plat indeks

b)

Jumlah gigi

c)

Tebal gigi

d)

Tinggi gigi

e)

Diameter gigi

36.

Pada mesin frais vertical alat potong yang digunakan adalah ?

a)

Endmild

b)

Insert

c)

Modul

d)

Mata bor

e)

Pahat

37.

Dibawah ini merupakan jenis dari mesin frais yang dapat digunakan untuk membuat sudut adalah …

a)

Vertical

b)

Horizontal

c)

Mesin bor duduk

d)

Horizontal, universal

e)

Benar semua

38.

Cara pembagian pada kepala pembagi dengan sudut adalah jenis pembagian …

a)

Pembagian langsung

b)

Pembagian diferensial

c)

Pembagian campuran

d)

Pembagian sederhana

e)

Semua benar

39.

Peralatan keselamatan kerja yang paling sering digunakan pada kerja mesin frais adalah ...

a)

Kacamata

b)

Penutup kepala

c)

Masker

d)

Penutup telinga

e)

Helm

40.

Bagian dari mesin frais horizontal yang berfungsi untuk mencekam benda kerja adalah …

a)

Ragum

b)

Arbor

c)

Cekam

d)

Kepala lepas

e)

Tang

41.

Untuk memulai autocad 2 dimensi, hal pertama yang harus dipahami adalah….

a)

Cara mengakses perintah, menggunakan fasilitas penggambaran dan mengoperasikan file secara sederhana

b)

Membuat gambar

c)

Membuat ukuran gambar

d)

Menentukan letak gambar

e)

Menentukan garis

42.

Snap merupakan fasilitas yang berfungsi….

a)

Mengatur pergerakan pointer sehingga pointer dapat bergerak dengan interval tertentu

b)

Mengatur letak gambar

c)

Mengakses perintah-perintah autocad

d)

Membuat garis

e)

Menggambar garis

43.

Osnap/object snap adalah fasilitas yang berfungsi untuk….

a)

Mengatur pergerakan pointer pada object gambar

b)

Menambahkan informasi teks pada gambar

c)

Mengukur jarak

d)

Mengarsir bidang

e)

Menggambar garis

44.

GRID berfungsi untuk….

a)

Mempermudah proses penggambaran

b)

Menggambar garis

c)

Mengatur letak gambar

d)

Mengatur pergerakan pointer

e)

Menggambar garis

45.

Untuk menggambar garis, kita dapat menggunakan fasilitas….

a)

Line/poly line

b)

Osnap

c)

Modify

d)

Standart

e)

Snap

46.

Salah satu fasilitas penting dari autocad adalah….

a)

Object snap/sering disebut dengan on snap

b)

Drawing toolbar

c)

Picture toolbar

d)

Formatting toolbar

e)

Formating picture

47.

Fasilitas penunjang autocad pada status bar berfungsi untuk….

a)

Mempermudah berlangsungnya proses penggambaran

b)

Menggambar garis

c)

Mengatur pergerakan pointer

d)

Mengakses perintah-perintah autocad

e)

Mengatur etiket

48.

Panning adalah proses….

a)

Menggeser tampilan gambar kea rah yang kita kehendaki

b)

Mengarsir gambar

c)

Menggambar garis

d)

Membuat titik

e)

Membuat symbol

49.

Untuk menghapus object, kita dapat menggunakan fasilitas….

a)

Erase

b)

ESC

c)

Text

d)

Copy

e)

Delete

50.

Untuk memperbaiki garis, kita dapat menggunakan/mengklik….

a)

Poly edit

b)

Erase

c)

Copy

d)

Break

e)

Esc
