Egzamin zawodowy E.03 styczeń 2019 Filip Żelazny 2M

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Który z wymienionych elementów zabezpiecza łożysko przed wysunięciem z obudowy urządzenia przedstawionego na rysunku?

a)

Pierścień Segera.

b)

Nakrętka koronowa.

c)

Podkładka dystansująca.

d)

Zawleczka zabezpieczająca.

2.

Cyfrą 1 na rysunku oznaczono

a)

koło zębate.

b)

wał napędowy.

c)

tarczę sprzęgła.

d)

koło zamachowe.

3.

Którą technikę łączenia materiałów należy zastosować do połączenia stali nierdzewnej i mosiądzu?

a)

Klejenia.

b)

Zgrzewania.

c)

Lutowania twardego.

d)

Lutowania miękkiego.

4.

Który z wymienionych materiałów jest stosowany w konstrukcjach spawanych?

a)

Żeliwo szare.

b)

Żeliwo białe.

c)

Stal niskowęglowa.

d)

Stal wysokowęglowa.

5.

Który proces technologiczny przedstawiono na rysunku?

a)

Toczenie.

b)

Struganie.

c)

Dłutowanie.

d)

Frezowanie.

6.

Przedstawiony na rysunku proces to

a)

szlifowanie.

b)

zgrzewanie.

c)

cięcie plazmą.

d)

spawanie łukowe.

7.

Części podzespołów przeznaczone do montażu urządzenia powinny być uporządkowane na stanowisku pracy według

a)

kształtu.

b)

wielkości

c)

stopnia złożoności.

d)

kolejności montowania.

8.

Jaką średnicę powinien mieć otwór wykonany pod nit o średnicy 2 mm?

a)

1,9 mm

b)

2,0 mm

c)

2,1 mm

d)

2,3 mm

9.

Którą technikę łączenia materiałów przedstawiono na rysunku?

a)

. Klejenia

b)

Zgrzewania

c)

Lutowania twardego.

d)

Lutowania miękkiego.

10.

Którego ściągacza należy użyć do demontażu łożyska przedstawionego na rysunku?

a)

b)

c)

d)

11.

Którego typu końcówki klucza należy użyć do wkręcenia śruby przedstawionej na rysunku?

a)

b)

c)

d)

12.

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionej na rysunku.

a)

F, C, A, D, B, E

b)

A, F, B, C, D, E

c)

B, E, C, F, D, A

d)

F, B, D, C, E, A

13.

Na którym rysunku przedstawiono zęby i ślady zazębień poprawnie zamontowanych i współpracujących ze sobą kół zębatych?

a)

b)

c)

d)

14.

Cyfrą 2 na rysunku oznaczono

a)

tłok

b)

korpus.

c)

tłoczysko.

d)

uszczelkę.

15.

Którą literą na rysunku silnika hydraulicznego oznaczono tarczę rozdzielacza?

a)

A.

b)

B.

c)

C.

d)

D.

16.

Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V1 nastąpi

a)

wsunięcie tłoków obu siłowników 1A1 i 1A2

b)

wysunięcie tłoków obu siłowników 1A1 i 1A2

c)

wysunięcie tłoka siłownika 1A1 i wsunięcie tłoka siłownika 1A2

d)

wysunięcie tłoka siłownika 1A2 i wsunięcie tłoka siłownika 1A1

17.

Na którym rysunku przedstawiono zawór szybkiego spustu?

a)

b)

c)

d)

18.

Na którym rysunku przedstawiono muskuł pneumatyczny?

a)

b)

c)

d)

19.

Jaką funkcję w układzie sterowania przedstawionym na schemacie pełni element 1V3?

a)

Opóźnia wysunięcia tłoczyska siłownika.

b)

Opóźnia powrót tłoczyska siłownika.

c)

Przyspiesza wysunięcia tłoczyska siłownika.

d)

Przyspiesza powrót tłoczyska siłownika.

20.

Którą śrubę należy wkręcać przy pomocy przedstawionej końcówki?

a)

b)

c)

d)

21.

W przedstawionym na rysunku układzie sterowania siłownikiem jednostronnego działania, którego schemat przedstawiono na rysunku, tłoczysko siłownika wysuwa się po naciśnięciu jednego z przycisków. W opisanej sytuacji znakiem „?” oznaczono zawór

a)

b)

c)

d)

22.

Na którym rysunku przedstawiono prawidłowe ułożenie przewodu hydraulicznego?

a)

b)

c)

d)

23.

W jakiej kolejności, patrząc od strony sprężarki, należy montować elementy składowe zespołu przygotowania powietrza w układzie pneumatycznym, zasilającym silnik pneumatyczny?

a)

Reduktor ciśnienia, filtr powietrza, układ smarowania, zawór sterujący.

b)

Zawór sterujący, reduktor ciśnienia, układ smarowania, filtr powietrza

c)

Filtr powietrza, reduktor ciśnienia, układ smarowania, zawór sterujący.

d)

Układ smarowania, filtr powietrza, zawór sterujący, reduktor ciśnienia

24.

Na którym rysunku przedstawiono triak?

a)

b)

c)

d)

25.

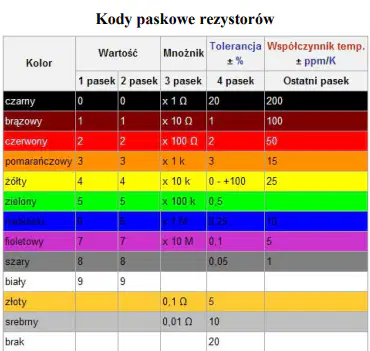

Na podstawie tabeli kodów paskowych rezystorów wskaż rezystor o wartości rezystancji 1 kΩ i tolerancji 5%.

a)

b)

c)

d)

26.

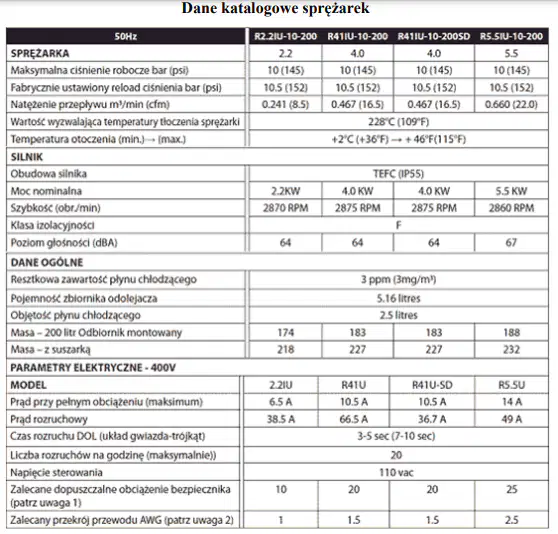

Na podstawie przedstawionych danych katalogowych sprężarek określ, który model sprężarki należy zastosować do zasilania układu pneumatycznego, w którym ciśnienie robocze wynosi 6 bar, a maksymalne natężenie przepływu czynnika roboczego ma wartość 4 dm3 /s.

a)

R2.2IU-10-200

b)

R41IU-10-200

c)

R41IU-10-200SD

d)

R5.SIU-10-200

27.

Ile wynosi wartość rezystancji zastępczej obwodu elektrycznego przedstawionego na rysunku?

a)

½R

b)

1R

c)

1½R

d)

2R

28.

Zadaniem kondensatora C1 w układzie, którego schemat przedstawiono na rysunku, jest

a)

zmniejszenie tętnień.

b)

stabilizacja sygnału na wyjściu układu.

c)

zmiana przebiegu napięcia wyjściowego z jednopołówkowego na dwupołówkowy.

d)

zmiana przebiegu napięcia wyjściowego z dwupołówkowego na jednopołówkowy.

29.

Transoptor stosuje się w celu

a)

sygnalizacji transmisji.

b)

galwanicznej izolacji obwodów.

c)

galwanicznego połączenia obwodów.

d)

zamiany impulsów elektrycznych na promieniowanie świetlne

30.

Komutatorowa prądnica tachometryczna dołączona do wału silnika wykonawczego, pracującego w układzie mechatronicznym, jest przetwornikiem

a)

kąta obrotu na impulsy elektryczne.

b)

prędkości obrotowej na napięcie stałe.

c)

kąta obrotu na regulowane napięcie stałe.

d)

prędkości obrotowej na impulsy elektryczne.

31.

W układzie zasilającym napęd pneumatyczny urządzenia mechatronicznego zamontowano zespół przygotowania powietrza złożony z 4 elementów. Którą z wymienionych funkcji realizuje element, którego symbol graficzny wskazuje strzałka?

a)

Wprowadza mgłę olejową do układu.

b)

Reguluje poziom ciśnienia w układzie.

c)

Osusza powietrze dostarczane z sprężarki.

d)

Filtruje powietrze dostarczane ze sprężarki.

32.

Zestyk K1 oznaczony na schemacie czerwoną ramką odpowiada za

a)

włączenie zasilania cewek przekaźników K1 i K2

b)

wyłączenie zasilania cewek przekaźników K1 i K2

c)

podtrzymanie zasilania cewek przekaźników K1 i K2

d)

blokowanie jednoczesnego załączenia cewek przekaźników K1 i K2

33.

Które narzędzie służy do zaciskania przedstawionych opasek na wiązkach przewodów?

a)

b)

c)

d)

34.

Którego narzędzia z przedstawionych należy użyć, aby wlutować elementy tak jak na rysunku?

a)

b)

c)

d)

35.

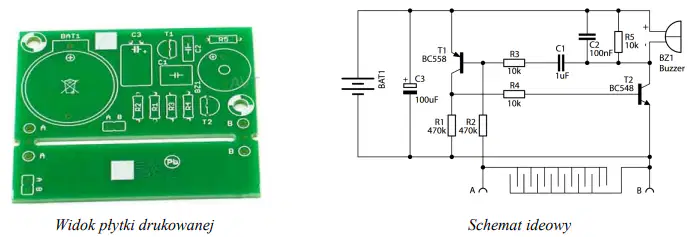

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż który element należy zamontować w miejscu oznaczonym C3.

a)

b)

c)

d)

36.

Który element z przedstawionych należy zamontować w układzie przedstawionym na schemacie w miejscu zaznaczonym czerwoną ramką?

a)

b)

c)

d)

37.

W celu oceny stanu technicznego przycisku S1 wykonano pomiary rezystancji, których wyniki przedstawiono w tabeli. Na ich podstawie można stwierdzić, że przycisk S1 posiada zestyk

a)

sprawny NC.

b)

sprawny NO.

c)

niesprawny NO.

d)

niesprawny NC.

38.

W celu sprawdzenia zgodności montażu czujników S2 i S3 ze schematem układu sterowania, przedstawionym na rysunku, wykonano pomiary rezystancji pomiędzy punktami wskazanymi w tabeli. Które wyniki potwierdzają poprawność wykonanego montażu?

a)

A

b)

B

c)

C

d)

D

39.

Uzwojenia silnika powinny być połączone w trójkąt. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

a)

b)

c)

d)

40.

Prawidłowo wykonane połączenie lutowane przedstawiono

a)

na rysunkach 1 i 2

b)

na rysunkach 2 i 3

c)

tylko na rysunku 1

d)

tylko na rysunku 2
