WorksheetsVantagens dos Sistemas Eletropneumáticos
Total questions: 67
Worksheet time: 46mins
Explique por que a utilização de sistemas eletropneumáticos pode ser mais vantajosa do que sistemas pneumáticos em situações que envolvem velocidade de transmissão, perdas e segurança. Use argumentos baseados no texto.
Porque os sistemas eletropneumáticos combinam energia elétrica e pneumática, oferecendo vantagens em velocidade, perdas e segurança.
Porque os sistemas pneumáticos são sempre mais rápidos que os eletropneumáticos.
Porque os sistemas eletropneumáticos não utilizam energia elétrica.
Porque os sistemas eletropneumáticos são mais lentos e menos seguros.
Imagine que você está em uma fábrica e precisa escolher um componente para enviar um comando elétrico apenas quando alguém apertar um botão. Qual das opções abaixo descreve corretamente como funcionam as botoeiras e por que elas são importantes nesse processo?
As botoeiras são chaves elétricas acionadas manualmente, usadas para enviar sinais de comando elétrico de forma pulsada.
As botoeiras são luzes que acendem automaticamente quando há energia.
As botoeiras são fios que conectam diferentes partes de um circuito.
As botoeiras são alarmes que tocam quando há perigo.
Imagine que você está criando um brinquedo que precisa de um botão para ligar e desligar. Por que seria importante escolher um Push Button, sabendo que ele só fica acionado enquanto está pressionado e volta ao normal quando solto?
Porque o Push Button permite controlar o brinquedo apenas enquanto o botão está pressionado, garantindo segurança.
Porque o Push Button mantém o brinquedo ligado mesmo depois de soltar o botão.
Porque o Push Button nunca desliga o brinquedo.
Porque o Push Button é usado apenas para decoração.
Imagine que você está usando um botão com retenção em um brinquedo eletrônico. Se você pressionar o botão uma vez, o que precisa fazer para que ele seja liberado novamente? Explique seu raciocínio.
Esperar alguns minutos para ele liberar sozinho.
Pressionar o botão novamente para liberar.
Girar o botão para liberar.
Puxar o botão para liberar.
Imagine que você está em uma fábrica e precisa desligar uma máquina rapidamente por segurança. Você pressiona o botão tipo Cogumelo, mas depois precisa religar a máquina. O que você deve fazer para destravar o botão e permitir que a máquina funcione novamente?
Girar o botão no sentido horário para destravá-lo.
Puxar o botão para cima sem girar.
Apertar o botão novamente com mais força.
Esperar alguns minutos que ele destrava sozinho.
Imagine que você está em uma fábrica e vê um botão do tipo cogumelo, também chamado de botão soco-trava. Se alguém acionar esse botão, o que acontece com os contatos da botoeira e por quê isso é importante para a segurança?
Os contatos da botoeira se invertem e permanecem travados, garantindo que a máquina pare até que alguém libere o botão.
Os contatos da botoeira continuam iguais e a máquina não para.
O botão apenas acende uma luz, sem alterar os contatos.
O botão faz a máquina funcionar mais rápido.
Imagine que você está projetando uma máquina industrial que precisa parar automaticamente quando uma parte móvel chega ao final do seu percurso. Explique por que seria importante usar uma chave fim de curso nesse caso e como ela ajudaria a garantir a segurança e o funcionamento correto da máquina.
Porque a chave fim de curso detecta o final do movimento e pode desligar a máquina automaticamente, evitando acidentes.
Porque a chave fim de curso serve apenas para decorar a máquina.
Porque a chave fim de curso faz a máquina andar mais rápido.
Porque a chave fim de curso aumenta o barulho da máquina.
Imagine que você está montando um circuito elétrico e precisa garantir que uma máquina pare automaticamente ao chegar ao final de um trilho. Explique como a chave tipo rolete pode ser utilizada para resolver esse problema e por que ela é adequada para essa função.
A chave tipo rolete pode ser instalada no final do trilho para detectar a presença da máquina, interrompendo o circuito automaticamente quando a máquina encostar no rolete.
A chave tipo rolete serve apenas para aumentar a velocidade da máquina ao final do trilho.
A chave tipo rolete é usada apenas para iluminar o local quando a máquina chega ao final do trilho.
A chave tipo rolete não tem utilidade em circuitos elétricos.
Imagine que você está projetando uma máquina industrial que precisa detectar a aproximação de uma peça móvel sem tocá-la. Qual tipo de sensor seria mais adequado para essa situação e por quê?
Sensores de proximidade, porque detectam objetos sem contato físico.
Sensores de temperatura, porque medem o calor da peça.
Sensores de pressão, porque sentem o peso da peça.
Sensores de luz, porque precisam de iluminação direta.
Se você fosse responsável por escolher sensores para um equipamento que possui partes móveis e não pode ter contato físico entre o sensor e essas partes, como você justificaria a escolha do sensor de proximidade?
Porque o sensor de proximidade pode detectar a presença das partes móveis a uma certa distância, sem contato físico.
Porque o sensor de proximidade só funciona se tocar na peça.
Porque o sensor de proximidade mede a temperatura das partes móveis.
Porque o sensor de proximidade precisa ser colocado dentro da peça.
Por que os sensores de proximidade não podem ser usados diretamente para energizar bobinas de solenoides ou outros componentes elétricos que exigem maior potência?
Porque o sinal de saída tem baixa corrente.
Porque são muito caros.
Porque não funcionam com eletricidade.
Porque não detectam materiais.
Explique por que é importante utilizar relés auxiliares com sensores de proximidade em equipamentos elétricos.
Para amplificar o sinal de saída dos sensores e garantir a correta aplicação do sinal e a integridade do equipamento.
Para diminuir o consumo de energia dos sensores.
Para desligar o equipamento automaticamente.
Para evitar que o sensor funcione o tempo todo.
Imagine que você está em uma fábrica e precisa escolher um sensor para detectar apenas objetos feitos de material magnético. Explique por que um sensor magnético seria a melhor escolha e não outro tipo de sensor.
Porque sensores magnéticos detectam apenas magnetos, usando o campo magnético.
Porque sensores magnéticos detectam luz.
Porque sensores magnéticos detectam calor.
Porque sensores magnéticos detectam água.
Imagine que você está em uma fábrica e precisa escolher um sensor para detectar apenas objetos feitos de materiais ferromagnéticos. Qual tipo de sensor você deve escolher e por quê?
Sensor indutivo, porque ele opera com campo eletromagnético e detecta apenas materiais ferromagnéticos.
Sensor óptico, porque ele detecta qualquer tipo de material.
Sensor de temperatura, porque ele mede o calor dos objetos.
Sensor de pressão, porque ele sente o peso dos objetos.
Imagine que você precisa escolher um sensor para detectar diferentes tipos de materiais em uma fábrica. Explique por que um sensor capacitivo seria uma boa escolha e justifique sua resposta com base no princípio de funcionamento desse sensor.
Porque sensores capacitivos operam com capacitância e detectam todos os tipos de materiais.
Porque sensores capacitivos só detectam metais.
Porque sensores capacitivos funcionam apenas com luz.
Porque sensores capacitivos não conseguem detectar materiais.
Imagine que você está em uma fábrica e precisa escolher um sensor para detectar diferentes tipos de materiais em uma esteira. Qual sensor seria mais adequado e por quê?
Sensor óptico, porque opera com emissão de luz e detecta todos os tipos de matérias.
Sensor de temperatura, porque mede o calor dos objetos.
Sensor de pressão, porque detecta o peso dos objetos.
Sensor magnético, porque só detecta metais.

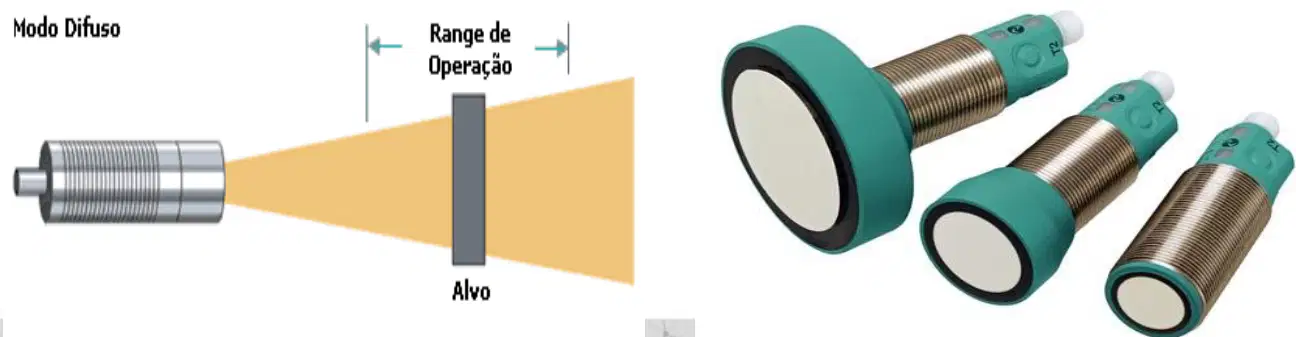

Imagine que você está usando um sensor ultrassônico para detectar um objeto em uma esteira. O que aconteceria se o feixe de ondas acústicas não fosse refletido ou interrompido pelo objeto?
O sensor não detectaria o objeto e a saída não mudaria.
O sensor detectaria o objeto automaticamente.
O sensor desligaria completamente.
O sensor mudaria de cor.
Se você fosse planejar um experimento para testar sensores ultrassônicos, qual evidência você usaria para provar que o sensor realmente detecta um material?
Mostrar que a saída do sensor muda quando o feixe é refletido ou interrompido pelo material.
Medir a temperatura do sensor.
Contar quantas vezes o sensor pisca.
Verificar se o sensor faz barulho.
Imagine que você está em uma fábrica e precisa escolher um sensor para detectar mudanças de pressão em uma máquina. Por que seria estratégico escolher um sensor pneumático para essa tarefa?
Porque sensores pneumáticos funcionam melhor em ambientes com muita luz.
Porque sensores pneumáticos detectam desequilíbrios de pressão em uma conexão específica.
Porque sensores pneumáticos são usados apenas para medir temperatura.
Porque sensores pneumáticos não precisam de energia elétrica para funcionar.
Imagine que você está montando um circuito elétrico. Por que é importante que os componentes de processamento de sinais analisem e combinem as informações dos elementos de entrada?
Para que o comando elétrico apresente o comportamento final desejado.
Para que o circuito funcione apenas com um tipo de informação.
Para que o circuito desligue automaticamente.
Para que os elementos de entrada não precisem ser usados.
Explique por que, mesmo existindo diferentes tipos de relés auxiliares no mercado, eles apresentam as mesmas características de funcionamento. Use seu raciocínio para justificar sua resposta.
Porque, apesar das diferenças construtivas, todos são acionados por bobinas eletromagnéticas e funcionam de forma semelhante.
Porque todos têm o mesmo tamanho e cor.
Porque todos são usados apenas em carros.
Porque todos funcionam sem eletricidade.
Observe os dois tipos de relés auxiliares apresentados na imagem. Explique como você identificaria, em uma situação prática, qual deles possui contatos abertos e fechados e qual possui contatos comutadores, apenas analisando seus componentes e símbolos.
O relé com contatos abertos e fechados tem bornes identificados por números pares, enquanto o com comutadores tem bornes ímpares.
O relé com contatos abertos e fechados possui símbolos com linhas contínuas, enquanto o com comutadores possui símbolos com linhas tracejadas.
O relé com contatos abertos e fechados mostra contatos separados (abertos e fechados) no símbolo, enquanto o com comutadores mostra contatos que mudam de posição (comutadores) no símbolo.
O relé com contatos abertos e fechados tem mais bornes do que o com comutadores.
Imagine que você precisa planejar a instalação de um relé auxiliar em um circuito elétrico. Quais informações dos bornes e contatos você deve considerar para garantir que o relé funcione corretamente no circuito?
Apenas a cor dos bornes.
A quantidade e o tipo de contatos (abertos, fechados ou comutadores) e a posição dos bornes.
O tamanho físico do relé.
O material do qual o relé é feito.
Você está projetando um sistema automatizado que precisa identificar a presença de líquidos e sólidos em uma esteira. Qual sensor seria mais indicado para essa tarefa e por quê?
Sensor capacitivo, pois ele pode detectar diferentes tipos de materiais, incluindo líquidos e sólidos, devido ao seu princípio de funcionamento baseado em capacitância.
Sensor indutivo, pois ele detecta apenas metais.
Sensor magnético, pois detecta apenas materiais magnéticos.
Sensor de temperatura, pois mede o calor dos objetos.
Em um circuito elétrico industrial, por que é importante utilizar uma chave fim de curso ao invés de um simples botão para interromper o funcionamento de uma máquina automaticamente?
Porque o botão é mais seguro que a chave fim de curso.
Porque a chave fim de curso serve apenas para ligar a máquina.
Porque o botão precisa ser pressionado manualmente toda vez que a máquina deve parar.
Porque a chave fim de curso é acionada automaticamente pelo movimento da máquina, garantindo a parada no momento correto sem intervenção manual.
Ao instalar um sensor de proximidade em um equipamento, por que pode ser necessário adicionar um relé auxiliar ao circuito?
Para permitir que o sinal de baixa corrente do sensor acione dispositivos que exigem maior potência, como motores ou solenoides.
Para diminuir a sensibilidade do sensor de proximidade.
Para desligar o sensor automaticamente após o uso.
Para evitar que o sensor funcione com energia elétrica.
Qual é a função dos interruptores elétricos?
Registrar a quantidade de pulsos elétricos
Emitir sinais sem contato físico
Acionar chaves elétricas manualmente
Detectar materiais metálicos
O que acontece quando o rolete de um fim de curso é acionado?
A corrente passa pelos contatos 13 e 14
A corrente é interrompida
A corrente passa pelos contatos 11 e 14
A corrente passa pelos contatos 11 e 12
Qual tipo de sensor de proximidade detecta apenas materiais metálicos?
Capacitivo
Magnético
Óptico
Indutivo
Qual é a distância de detecção de um sensor de proximidade capacitivo?
0 a 20 mm
0 a 50 mm
0 a 100 mm
0 a 2 mm
Qual é a característica de um sensor de proximidade óptico do tipo barreira fotoelétrica?
Detecta apenas materiais metálicos
Detecta a presença de qualquer tipo de material
Detecta a interrupção de um feixe luminoso
Detecta a presença de materiais magnéticos
O que é um pressostato?
Um sensor de pressão
Um tipo de relé
Um sensor de temperatura
Um sensor de proximidade
Qual é a função dos relés?
Emitir sinais acústicos
Acionar chaves elétricas por bobinas eletromagnéticas
Detectar a presença de materiais magnéticos
Registrar a quantidade de pulsos elétricos
O que são contatores de potência?
Sensores de pressão
Interruptores elétricos com trava
Sensores de proximidade ópticos
Relés dimensionados para correntes elétricas elevadas
Qual é a função dos relés temporizadores?
Emitir sinais luminosos
Registrar a quantidade de pulsos elétricos
Possuir retardo ajustável na ligação ou desligamento
Detectar a presença de materiais metálicos
O que são indicadores luminosos?
Sensores de proximidade
Relés de tempo
Campainhas ou sirenes
Lâmpadas incandescentes ou LEDs
Qual é a função dos solenóides?
Emitir sinais acústicos
Registrar a quantidade de pulsos elétricos
Gerar um campo magnético quando energizados
Detectar a presença de materiais magnéticos
O que acontece no comando direto de cilindro de simples ação?
O cilindro avança quando a botoeira B1 é acionada
O cilindro retorna quando a botoeira B1 é acionada
O cilindro avança quando a botoeira B2 é acionada
O cilindro retorna quando a botoeira B2 é acionada
O que caracteriza um comando indireto com relé auxiliar?
O cilindro retorna automaticamente
O cilindro avança sem a necessidade de botoeiras
O relé R1 é energizado e aciona o solenóide S1
O solenóide S1 é energizado diretamente
O que ocorre em comandos alternativos (lógica OU)?
O solenóide S1 é energizado apenas quando B1 é acionada
O solenóide S1 nunca é energizado
O solenóide S1 é energizado quando B1 ou B2 são acionadas
O solenóide S1 é energizado apenas quando B1 e B2 são acionadas simultaneamente
O que caracteriza comandos simultâneos (lógica E)?
O solenóide S1 é energizado apenas quando B1 ou B2 são acionadas
O solenóide S1 é energizado apenas quando B1 e B2 são acionadas simultaneamente
O solenóide S1 nunca é energizado
O solenóide S1 é energizado apenas quando B1 é acionada
O que acontece no comando duplo com parada intermediária?
O cilindro retorna apenas quando B2 é acionada
O cilindro para em uma posição intermediária
O cilindro avança e retorna automaticamente
O cilindro avança apenas quando B1 é acionada
O que caracteriza comandos individuais de avanço e retorno com auto-retenção?
O cilindro nunca avança
O cilindro mantém a posição avançada mesmo se B1 for liberado
O cilindro retorna apenas quando B2 é acionada
O cilindro avança apenas quando B1 é acionada
Qual é a função dos contadores predeterminadores?
Detectar a presença de materiais magnéticos
Registrar a quantidade de pulsos elétricos e emitir sinal ao comando
Gerar um campo magnético quando energizados
Emitir sinais acústicos
O que são indicadores sonoros?
Lâmpadas incandescentes ou LEDs
Campainhas, sirenes, cigarras ou buzinas
Relés de tempo
Sensores de proximidade
Qual é a função de uma válvula acionada por solenóide?
Detectar a presença de materiais magnéticos
Registrar a quantidade de pulsos elétricos
Emitir sinais acústicos
Controlar o fluxo de ar ou líquido em um circuito
Quem sou eu?
VCD 3/2 vias, duplo servopiloto elétrico
VCD 5/2 vias, duplo servopiloto elétrico
VCD 5/2 vias, servopiloto elétrico e retorno por mola
VCD 3/2 vias, servopiloto elétrico e retorno por mola
Quem sou eu?
VCD 3/2 vias, duplo servopiloto elétrico
VCD 5/2 vias, duplo servopiloto elétrico
VCD 5/2 vias, servopiloto elétrico e retorno por mola
VCD 3/2 vias, servopiloto elétrico e retorno por mola
Quem sou eu?
VCD 3/2 vias, duplo servopiloto elétrico
VCD 5/2 vias, duplo servopiloto elétrico
VCD 5/2 vias, servopiloto elétrico e retorno por mola
VCD 3/2 vias, servopiloto elétrico e retorno por mola
Quais componentes abaixo estão neste circuito?
Quais componentes estão neste circuito?
Quais componentes abaixo podem ser encontrados no CIRCUITO DE COMANDO eletropneumático?
Quais componentes podem ser encontrados no CIRCUITO DE FORÇA eletropneumático?
Quais VCD são 3/2 vias?
Quais componentes são usados neste circuito?
Este componente NÃO está neste circuito
Quais VCD abaixo podem me comandar?
Este módulo...
tem 2 botões com trava e 1 botão pulsador
tem 2 botões com trava, 2 contatos NA e 2 contatos NF
tem 2 pulsadores, 2 contatos NA e 2 contatos NF
tem 1 botão com trava, 4 contatos NA
Este é o meu símbolo, quem sou eu?
Que componente é este?
Relê temporizador
Pressostato
Relê auxiliar
Relê contador
Assinale TODAS alternativas corretas neste circuito
S3 é um rolete, são utilizados seus contatos NF
K2 é um relê auxiliar, são utilizados seus contatos NF
S4 é um rolete, são utilizados seus contatos NF
Kc é um relê contador, são utilizados seus contatos NF
Quais imagens são relacionadas à pneumática pura?
Um sensor de proximidade do tipo PNP de 3 fios, quando acionado...
Libera 0V no fio de sinal (BRANCO)
Libera 24V no fio de sinal (BRANCO)
Libera 0V no fio de sinal (PRETO)
Libera 24V no fio de sinal (PRETO)
Os sensores de proximidade são identificados conforme os fios abaixo:
PRETO - Sinal; MARRON - Vcc, AZUL - GND
AZUL - Sinal; PRETO - Vcc, MARRON - GND
MARRON - Sinal; AZUL - Vcc, PRETO - GND
BRANCO - Sinal; AZUL - Vcc, PRETO - GND
Posso detectar materiais metálicos ou isolantes, sou o sensor
capacitivo
indutivo
magnético
Somente detecto materiais metálicos, sou o sensor...
capacitivo
óptico
indutivo
óptico de barreira
São elementos de PROCESSAMENTO DE SINAL num circuito eletropneumático
