WorksheetsÔn Tập Kỹ Thuật Đo Lường
Total questions: 133
Worksheet time: 1hrs 14mins
Phát biểu sau ĐÚNG hay SAI? Đại lượng cần đo có thể đo được nếu so sánh được trực tiếp với mẫu (hoặc chuẩn) hoặc chuyển đổi được sang đại lượng đo được khác.
SAI
ĐÚNG
Phép đo gián tiếp là phép đo có kết quả bằng cách nào?
Thông qua một biểu thức toán học của các kết quả đo trực tiếp
Nhờ giải một hệ phương trình của các kết quả đo trực tiếp
Bằng cách sử dụng hàm thống kê toán học
Chính là giá trị của đại lượng cần đo
Ưu điểm của phép đo thống kê là gì?
Đo được đại lượng cần đo khi không có dụng cụ đo trực tiếp
Có độ chính xác cao
Thao tác đơn giản, nhanh chóng
Biểu thức sau được sử dùng để tính sai số loại sai số nào? δR=|A−X|/A×100%
Tuyệt đối
Chiết hợp
Tương đối
Trung bình
Để xác định sai số tuyệt đối lớn nhất mắc phải khi sử dụng một dụng cụ đo người ta dựa vào thông số nào của dụng cụ đo?
Sai số trung bình và FS
Sai số chiết hợp và FS
Sai số tương đối và độ phân giải
Sai số trung bình bình phương và ngưỡng đo
Để tăng độ chính xác của kết quả đo người ta cần chọn dải đo đảm bảo điều kiện gì?
Kết quả đo nằm về phần đầu thang đo
Kết quả đo nằm về phần cuối thang đo
Kết quả đo nằm về giữa thang đo
Chỉ cần lớn hơn kết quả đo
Khi một dụng cụ đo cần có độ chính xác cao thì nên được cấu tạo theo phương pháp đo nào?
Biến đổi thẳng
Trực tiếp
Kiểu so sánh
Gián tiếp
Thông số cơ bản của dụng cụ đo là gì?
Dải đo, cấp chính xác, độ phân giải, độ mở, độ trễ
Độ chính xác, độ tập trung, ngưỡng đo, độ nhạy, fs
Phương trình lượng
Thông số cơ bản của dụng cụ đo là gì?
Dải đo, cấp chính xác, độ phân giải, độ mở, độ trễ
Độ chính xác, độ tập trung, ngưỡng đo, độ nhạy, fs
Phương trình lượng trình thang đo, cấp chính xác, dung sai, hệ số méo
Độ phân giải, FS, hệ số khuếch đại, độ tuyến tính
Trong hệ đo lường quốc tế SI, các đơn vị cơ bản bao gồm các đơn vị nào?
kg, H, m, s, A, K, mol
kg, m, s, V, A, K, mol
kg, m, s, A, K, Cd, mol
kg, s, V, A, K, Cd, mol
Nhược điểm của dụng cụ đo thực hiện theo phương pháp đo kiểu so sánh là gì?
Sai số lớn
Thang đo không đều
Câú tạo phức tạp, thời gian cân chỉnh lâu
Que đo phải phân biệt cực tính
Hãy cho biết dụng cụ đo có cấu trúc mô tả như hình dưới đây là dụng cụ đo theo phương pháp nào?
Biến đổi thẳng
Kiểu so sánh
Trực tiếp
Gián tiếp
Phép đo trực tiếp là phép đo có kết quả bằng cách nào?
Bằng cách sử dụng hàm thống kê toán học
Nhờ giải một hệ phương trình của các kết quả đo trực tiếp
Thông qua một biểu thức toán học của các kết quả đo trực tiếp
Lấy chính là giá trị đo được nhờ dụng cụ đo
Dụng cụ đo được cấu tạo theo phương pháp đo biến đổi thẳng thường có đặc điểm gì?
Thời gian đo lâu, độ chính xác không cao
Cấu trúc phức tạp, cần cân chỉnh nhiều
Độ chính xác không cao, thời gian đo nhanh
Thang đo không đều, cấu trúc đơn giản
Ưu điểm của phép đo gián tiếp là gì?
Thao tác đơn giản, nhanh chóng
Có độ chính xác cao
Đo được đại lượng cần đo khi không có dụng cụ đo trực tiếp
Đo được tất cả các đại lượng cần đo
Hình dưới đây mô tả cách thực hiện một phép đo điện trở. Hãy cho biết đó là loại phép đo nào?
Phép đo gián tiếp
Phép đo biến đổi thẳng
Phép đo trực tiếp
Phép đo so sánh
Hình dưới đây mô tả cách thực hiện một phép đo điện trở. Hãy cho biết đó là loại phép đo nào?
Phép đo gián tiếp
Phép đo biến đổi thẳng
Phép đo trực tiếp
Phép đo so sánh
Phép đo thống kê nên áp dụng trong điều kiện nào sau đây?
Đại lượng cần đo mang tính ngẫu nhiên và không biến thiên trong khoảng thời gian đo
Đại lượng cần đo mang tính ngẫu nhiên và biến thiên chậm trong khoảng thời gian đo
Không có dụng cụ đo trực tiếp, đại lượng cần đo biến thiên chậm trong khoảng thời gian đo
Có dụng cụ đo trực tiếp, đại lượng cần đo biến thiên trong khoảng thời gian đo
Dưới đây là sơ đồ khối cơ bản của một dụng cụ đo. Hãy cho biết khối nào ảnh hưởng nhiều nhất tới sai số của kết quả đo?
Cơ cấu chỉ thị (CCCT)
Cảm biến
Mạch xử lý tín hiệu điện
Biểu thức dưới đây được sử dụng để tính loại sai số nào?
Tuyệt đối
Chiết hợp
Tương đối
Trung bình
Nhược điểm của cơ cấu chỉ thị số so với chỉ thị kim là gì?
Thời gian đo chậm
Sai số lớn
Không tự động lựa chọn dải đo
Kết quả đo phụ thuộc nhiều vào người đo
Trong cơ cấu chỉ thị cơ điện, lò xo cản có nhiệm vụ gì?
Tạo lực đẩy phần động
Hạn chế dòng điện vào khung dây quay
Đưa kim chỉ thị về vị trí góc lệch nhỏ nhất
Trong cơ cấu chỉ thị cơ điện, kim chỉ thị gắn với phần động và dịch chuyển vị trí là do nguyên nhân nào?
Tương tác giữa phần tĩnh và phần động
Lò xo cản bị méo dạng
Tương tác giữa nam châm và khung dây
Mômen quay cân bằng với mômen cản
Hãy cho biết dải giá trị hiển thị của loại dụng cụ đo loại 2 1/2 số.
000 đến 399
000 đến 299
000 đến 199
000 đến 999
Trong ống phóng tia catot, các cặp làm lệch có nhiệm vụ gì?
Tăng tốc và hội tụ chùm tia điện tử
Điều chỉnh độ sáng trên màn hình
Lái chùm tia điện tử tới vị trí đúng trên màn hình
Phát ra chùm điện tử
Đặc điểm của dụng cụ đo sử dụng cơ cấu chỉ thị khung dây động là gì?
Kết cấu gọn nhẹ, tiết kiệm năng lượng
Kết quả đo ít phụ thuộc vào thao tác của người đo
Không bị ảnh hưởng bởi nguồn nhiễu từ trường bên ngoài
Thang đo đều với mọi đại lượng cần đo đầu vào
Dùng cơ cấu chỉ thị khung dây động để đo điện áp, dòng điện một chiều thì kết quả đo là giá trị nào?
Tức thời
Trung bình
Trung bình bình phương
Đỉnh
Một dụng cụ đo số có dải hiển thị giá trị từ 0000 đến 3999, dụng cụ đo này gọi là loại mấy số?
3 1/2 số
4 số
4 1/2 số
3 3/4 số
Nguyên tắc hoạt động cơ bản của cơ cấu chỉ thị cơ điện là dựa trên hiện tượng nào?
Cảm ứng quang điện
Cảm ứng điện từ
Cảm ứng nhiệt
Nguyên tắc hoạt động cơ bản của cơ cấu chỉ thị cơ điện là dựa trên hiện tượng nào?
Cảm ứng quang điện
Cảm ứng nhiệt điện
Cảm ứng điện từ
Cảm ứng điện tử
Các loại cơ cấu chỉ thị cơ điện bao gồm những loại nào?
Khung dây động, lá thép động và điện động
Lá thép động, nhiệt điện và điện động
Khung dây động, nhiệt điện và điện động
Điện tử, khung dây động và điện động
Biểu thức dưới đây mô tả phương trình thang đo của cơ cấu chỉ thị loại nào?
Nhiệt điện
Khung dây động
Điện động
Lá thép động
Hình dưới đây là mô tả cấu trúc của loại cơ cấu chỉ thị nào?
Chỉ thị khung dây động
Chỉ thị lá thép động
Chỉ thị điện động
Chỉ thị ống dây
Để đo điện áp xoay chiều tần số công nghiệp nên sử dụng loại Vôn mét nào?
Vôn mét khung dây động
Vôn mét lá thép động
Vôn mét khung dây động chỉnh lưu
Cầu đo xoay chiều
Trong ống phóng tia catot, súng điện tử có nhiệm vụ gì?
Lái chùm tia điện tử tới vị trí đúng
Điều chỉnh độ sáng trên màn hình
Hội tụ chùm tia điện tử
Phát ra chùm điện tử
IC giải mã BCD sang Led 7 đoạn dùng trong các dụng cụ đo số là:
IC 78H05
IC74LS00
IC 74LS47
IC LM741
Hình dưới đây là mô tả cấu trúc của loại cơ cấu chỉ thị nào?
Chỉ thị khung dây động
Chỉ thị lá thép động
Chỉ thị điện động
Chỉ thị ống dây
Hình dưới đây là mô tả cấu trúc của loại cơ cấu chỉ thị nào?
Chỉ thị khung dây động
Chỉ thị lá thép động
Chỉ thị điện động
Chỉ thị ống dây
Hình dưới đây là mô tả cấu trúc của loại cơ cấu chỉ thị nào?
Chỉ thị khung dây động
Chỉ thị lá thép động
Chỉ thị điện động
Chỉ thị ống dây
IC giải mã BCD sang Led 7 đoạn dùng trong các dụng cụ đo số là:
IC 78H05
IC74LS00
IC 74LS47
IC LM741
Ưu điểm của thiết bị hiển thị tinh thể lỏng là:
Tiêu thụ dòng rất nhỏ
Dùng điện áp thấp
Hiển thị trung thực
Dễ sử dụng
Xét theo sơ đồ mắc diode thì Led 7 đoạn có mấy loại:
1 loại
2 loại
3 loại
4 loại
Dòng tiêu thụ của tinh thể lỏng LCD vào khoảng:
80μA
150μA
10 mA
1 mA
Tần số xung vuông dùng kích hoạt ô tinh thể để hiển thị trên màn hình LCD là:
1 Hz
10 kHz
50 kHz
50 Hz
Mức điện áp rơi trên mỗi thanh của Led 7 đoạn khi phát sáng là:
3 v
0,6 v
1,2 v
5 v
I love You
Dòng điện chạy qua mỗi thanh của Led 7 đoạn khi phát sáng là:
15 mA
0,1 mA
30 mA
50 mA
Để hiển thị các chữ số trên Led 7 đoạn Anod chung thì cần điều khiển:
Cạnh lên
Mức cao
Mức thấp
Cạnh xuống
Chuẩn hóa đo lường cấp 1 là chuẩn hóa:
Khu vực
Quốc tế
Quốc gia
Phòng thí nghiệm
Dụng cụ đo có sai số tương đối là 1%, giá trị thực là 110 (volt) khi đó giá trị đo nào chứng tỏ dụng cụ bị hỏng:
113(v)
111,1 (v)
108,9 (v)
112(v)
Đại lượng A x trong công thức X = A x .X o là gì:
Kết quả đo
Đơn vị đo
Đại lượng đo
Tất cả đều đúng
Việc chuẩn hoá thiết bị đo thường được xác định theo:
2 cấp
4 cấp
3 cấp
5 cấp

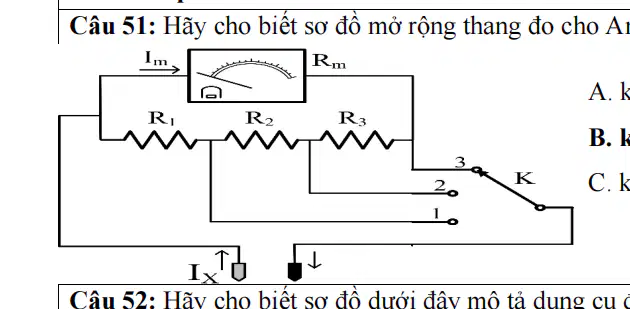

Hãy cho biết sơ đồ mở rộng thang đo cho Ampe met như hình dưới đây có tên gọi là gì?
kiểu nối tiếp
kiểu Aryton
kiểu song song
Hãy cho biết sơ đồ dưới đây mô tả dụng cụ đo nào?
cầu đo điện trở Maxwell
cầu đo điện trở Wheatstone
Ohm mét song song
Ohm mét nối tiếp
Hãy cho biết sơ đồ dưới đây mô tả dụng cụ đo nào?
cầu đo điện trở Maxwell
cầu đo điện trở Wheatstone
Ohm mét song song
Ohm mét nối tiếp
Đồng hồ vạn năng tương tự khung dây động khi không có nguồn pin thì vẫn có thể đo được các đại lượng nào sau đây?
điện áp, cường độ dòng điện
điện trở, cường độ dòng điện
điện áp, điện trở
kiểm tra tụ điện, diode
Với ống phóng tia catot, bộ phận nào sau đây chịu trách nhiệm điều chỉnh độ sáng của sóng trên màn hình?
điện cực lưới
cặp làm lệch đứng
cặp làm lệch ngang
súng điện tử
Đồng hồ vạn năng số khi không có nguồn pin thì có thể đo được các đại lượng nào sau đây?
điện áp, cường độ dòng điện
điện áp, điện trở
điện trở, cường độ dòng điện
không đại lượng nào
Hãy cho biết khi điều chỉnh núm xoay Time/div là tác động lên khối nào của máy hiện sóng?
tạo sóng răng cưa
đồng bộ
khuếch đại X
khuếch đại Y
Ưu điểm của đồng hồ vạn năng tương tự là gì?
Kết quả hiển thị tức thời
Cấu tạo chính của dụng cụ này là một cơ cấu lá thép động
Dụng cụ này không cần sử dụng nguồn pin
Que đo không phân biệt cực tính
Máy hiện sóng là thiết bị đo lường dùng để làm gì?
hiển thị giá trị của cường độ dòng điện tại điểm cần đo
đo tần số của tín hiệu dòng điện
hiển thị giá trị tức thời tại điểm đo
hiển thị dạng của điện áp tại điểm đo
Trong cơ cấu chỉ thị cơ điện, kim chỉ thị xác định được vị trí cân bằng là do đâu?
mômen quay cân bằng với mômen cản
tương tác từ giữa nam châm và khung dây
tương tác từ giữa phần tĩnh và phần động
lò xo cản bị nén hoặc giãn
Trong cơ cấu chỉ thị cơ điện, kim chỉ thị xác định được vị trí cân bằng là do đâu?
mômen quay cân bằng với mômen cản
tương tác từ giữa nam châm và khung dây
tương tác từ giữa phần tĩnh và phần động
lò xo cản bị nén hoặc giãn
Với ống phóng tia catot, điện áp cần hiển thị dạng sóng được đưa vào bộ phận nào sau đây?
súng điện tử
cặp làm lệch ngang
điện cực lưới
cặp làm lệch đứng
Ưu điểm của cơ cấu chỉ thị lá thép động, điện động là gì?
thang đo đều
độ nhạy cao
cấu trúc đơn giản
đo trực tiếp được các đại lượng dòng/áp xoay chiều
Trong ống phóng tia catot, điện cực lưới có nhiệm vụ gì?
lái chùm tia điện tử tới vị trí đúng
điều chỉnh độ sáng trên màn hình
phát ra chùm điện tử
tăng tốc và hội tụ chùm tia điện tử
Vì sao cơ cấu chỉ thị khung dây động có ứng dụng rộng rãi nhất trong các loại chỉ thị cơ điện?
độ nhạy cao, cấu trúc đơn giản, thang đo đều đối với cường độ dòng một chiều
đo trực tiếp được các đại lượng xoay chiều, ngưỡng đo nhỏ
thang đo đều, độ nhạy cao, tiêu thụ ít năng lượng
cấu trúc đơn giản, độ chính xác cao, thời gian đo nhanh
Sơ đồ cho trong mạch dưới đây là sơ đồ nào?
mở rộng thang đo kiểu nối tiếp cho Vôn mét
mở rộng thang đo kiểu nối tiếp cho Ampe mét
mở rộng thang đo kiểu Aryton cho Ampe mét
mở rộng thang đo kiểu song song cho Ampe mét

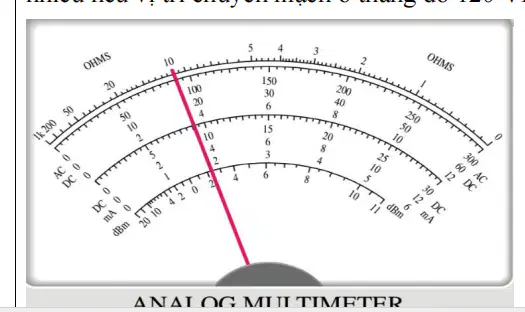

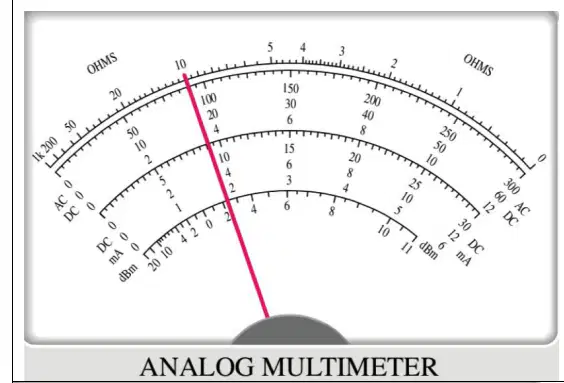

Hình dưới đây biểu diễn thang đo của loại dụng cụ đo nào?
Vôn mét song song
Ohm mét song song
Ohm mét nối tiếp
Ampe mét song s

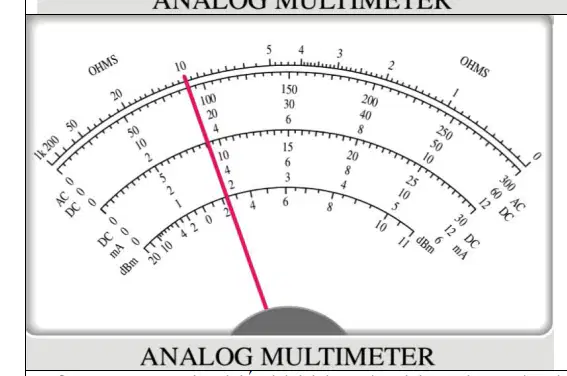

Hình dưới đây biểu diễn thang đo của loại dụng cụ đo nào?
Vôn mét song song
Ohm mét song song
Ohm mét nối tiếp
Ampe mét song song

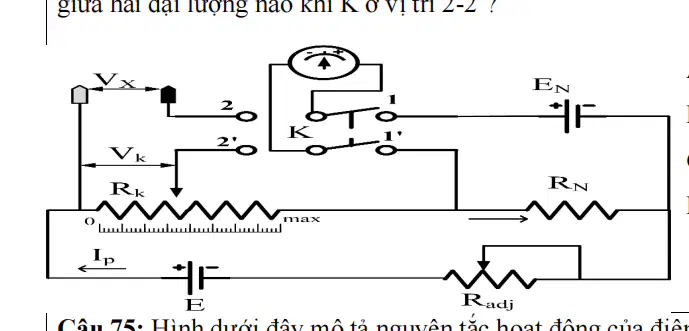

Hình dưới đây mô tả nguyên tắc hoạt động của điện thế mét. Dụng cụ đo này hoạt động dựa trên phương pháp đo nào?
so sánh đồng thời, cân bằng
so sánh không đồng thời, không cân bằng
so sánh không đồng thời, cân bằng
so sánh đồng thời, không cân bằng
Điểm khác biệt lớn nhất giữa điện trở shunt và điện trở thông thường là gì?
điện trở shunt có giá trị lớn với độ chính xác cao
điện trở shunt chịu sụt áp rất lớn
điện trở shunt luôn được mắc bên ngoài dụng cụ đo
điện trở shunt có giá trị nhỏ với độ chính xác rất cao
Hãy cho biết khi điều chỉnh núm xoay Volt/div là tác động lên khối nào của máy hiện sóng?
đồng bộ
tạo sóng răng cưa
khuếch đại X
khuếch đại Y
Hãy cho biết phát biểu nào SAI trong các phát biểu sau: Với đồng hồ vạn năng tương tự...
Kết quả đo lâu nhưng hiển thị với giá trị duy nhất
Việc lựa chọn dải đo và đại lượng đo phải thực hiện bằng tay
Dụng cụ này đo được nhiều đại lượng khác nhau
Cấu tạo chính của dụng cụ này là một cơ cấu khung dây động
Máy hiện sóng là thiết bị đo lường được sử dụng để làm gì?
hiển thị dạng dòng điện/điện áp tại điểm đo
hiển thị dạng điện áp tại một điểm theo thời gian
phát tín hiệu dạng sóng sin, vuông ...
đo nhiều đại lượng như dòng điện, điện áp, điện trở ...
Ampe mét có đặc điểm gì?
là dụng cụ để đo hiệu điện thế giữa hai điểm
có nội trở càng lớn càng tốt
được mắc song song với dòng cần đo
có nội trở càng nhỏ càng tốt
Hãy cho biết sơ đồ được biểu diễn trong hình dưới đây mô tả nguyên tắc
Hãy cho biết sơ đồ được biểu diễn trong hình dưới đây mô tả nguyên tắc hoạt động là của dụng cụ đo nào?
điện thế mét điện trở lớn
Ampe mét
cầu đo điện trở
Vôn mét chỉ thị kim
Hình dưới đây mô tả nguyên tắc hoạt động của điện thế mét. Chỉ thị biểu diễn độ lệch giữa hai đại lượng nào khi K ở vị trí 2-2’?
E và Vx
E_N và Vk
Vk và Vx
E và E_N
Hình dưới đây mô tả nguyên tắc hoạt động của điện thế mét. Kết quả đo được xác định như thế nào?
Đặt K tại 1-1’, điều chạy con chạy trên Radj sao cho chỉ thị chỉ 0, khi đó Vx=E_N
Đặt K tại 1-1’, điều chạy con chạy trên Rk sao cho chỉ thị chỉ 0, khi đó Vx=Vk
Đặt K tại 2-2’, điều chạy con chạy trên Rk sao cho chỉ thị chỉ 0, khi đó Vx=Vk
Đặt K tại 2-2’, điều chạy con chạy trên Radj sao cho chỉ thị chỉ 0, khi đó Vx=Vk
Hình dưới đây biểu diễn sơ đồ mạch đo đại lượng nào?
Điện cảm có hệ số phẩm chất thấp
Tụ điện có độ tổn hao nhỏ
Tụ điện có độ tổn hao lớn
Cuộn dây có hệ số phẩm chất cao
Để đo điện áp xoay chiều tần số âm tần thì nên sử dụng loại Vôn mét nào sau đây?
Vôn mét khung dây động
Vôn mét chỉnh lưu khung dây động
Vôn mét lá thép động
Vôn mét điện động
Ưu điểm của cơ cấu chỉ thị kim so với chỉ thị số là gì?
Thời gian đo nhanh
Kết quả hiển thị là duy nhất
Tự động lựa chọn dải đo
Máy hiện sóng là thiết bị đo lường dùng để làm gì?
Hiển thị dạng sóng theo thời gian, xác định biên độ và tần số của tín hiệu điện áp
Hiển thị giá trị trung bình của tín hiệu cần đo
Hiển thị giá trị trung bình bình phương của điện áp tại điểm cần đo
Hiển thị dạng sóng, xác định biên độ
Ưu điểm của đồng hồ vạn năng số so với đồng hồ vạn năng tương tự là gì?
Thời gian đo nhanh
Có thể tự động lựa chọn dải đo
Đo được nhiều đại lượng hơn
Cấu tạo đơn giản
Hãy cho biết khi điều chỉnh núm xoay Y-pos là tác động lên khối nào của máy hiện sóng?
khuếch đại đứng
Tạo sóng răng cưa
Đồng bộ
Khuếch đại ngang
Trong sơ đồ dưới đây, đặt hệ số mở rộng thang đo là n_i = I_i / I_m ứng với khóa K ở vị trí i. Khi đó, điện trở shunt R_2 được tính theo công thức nào?
R_2 = R_m /n^2 - 1 - R_m /n^1 - 1
R_2 = R_m /(n^2 - 1)
R_2 = R_m/ n^2 - 1
R_2 = R_m + R_m /n^2 - 1
Trong sơ đồ dưới đây, đặt hệ số mở rộng thang đo là n_i = V_x / V_m ứng với khóa K ở vị trí i. Khóa K ở vị trí nào thì thang đo có giá trị lớn nhất?
1
2
3
không xác định
Trong sơ đồ dưới đây, đặt hệ số mở rộng thang đo là n_i = V_x / V_m ứng với khóa K ở vị trí i. Khóa K ở vị trí nào thì thang đo có giá trị nhỏ nhất?
1
2
3
không xác định
Hình dưới đây biểu diễn cấu tạo đơn giản của loại dụng cụ đo nào?
Ohm mét song song
Ohm mét nối tiếp
Ampe mét song song
Vôn mét song song
Trong sơ đồ dưới đây, đặt hệ số mở rộng thang đo là ni=Vx/Vm ứng với khóa K ở
vị trí i. Khóa K ở vị trí nào thì thang đo có giá trị nhỏ nhất?
1
2
3
không xác định
dưới đây biểu diễn cấu tạo đơn giản của loại dụng cụ đo nào?
Ohm mét song song
Ohm mét nối tiếp
Ampe mét song song
Vôn mét song song
Sơ đồ khối dưới đây là của một loại Vôn mét số, hãy cho biết khối nào chịu trách nhiệm mở rộng thang đo?
mạch phát xung
mạch phát tín hiệu răng cưa
bộ đếm
mạch so sánh
Trong sơ đồ mở rộng thang đo cho Ampe mét như hình dưới đây, đặt hệ số mở rộng thang đo là n_i=I_i/I_m ứng với khóa K ở vị trí i. Khi đó, khóa K ở vị trí nào thì hệ số n_i có giá trị lớn nhất?
3
2
1
có thể ở vị trí bất kỳ
Trong sơ đồ mở rộng thang đo cho Ampe mét như hình dưới đây, đặt hệ số mở rộng thang đo là n_i=I_i/I_m ứng với khóa K ở vị trí i. Khi đó, khóa K ở vị trí nào thì hệ số n_i có giá trị nhỏ nhất?
3
2
1
có thể ở vị trí bất kỳ
Trong sơ đồ mở rộng thang đo cho Ampe mét như hình dưới đây, đặt hệ số mở rộng thang đo là n_i=I_i/I_m ứng với khóa K ở vị trí i. Khi đó, khóa K ở vị trí nào thì hệ số n_i có giá trị nhỏ nhất?
3
2
1
có thể ở vị trí bất kỳ
Sơ đồ mạch trong hình dưới đây là của một Vôn mét số. Hãy cho biết khi cần đo điện áp khoảng 850 VDC thì chuyển mạch thang đo nằm ở đâu? và điện áp đưa vào ADC khoảng bao nhiêu?
1000 V; 0,85 V
100 V; 8,5 V
1000 V; 8,5 V
100 V; 0,85 V
Sơ đồ mạch trong hình dưới đây là của một Vôn mét số. Hãy cho biết khi cần đo điện áp khoảng 75 VDC thì chuyển mạch thang đo nằm ở đâu? và điện áp đưa vào ADC khoảng bao nhiêu?
1000 V; 0,85 V
100 V; 7,5 V
1000 V; 8,5 V
100 V; 0,75 V
Hình dưới đây mô tả cấu tạo của dụng cụ đo nào?
Ohm mét khung dây động
Chỉ thị cân bằng
Cầu Wheastone đo điện trở
Cầu Viên đo điện trở
Để xác định công suất của một điện trở trong
Hình dưới đây mô tả cấu tạo của dụng cụ đo nào?
Ohm mét khung dây động
Chỉ thị cân bằng
Cầu Wheastone đo điện trở
Cầu Viên đo điện trở
Để xác định công suất của một điện trở trong khi có Vôn mét, Ampe mét, Ohm mét với cấp chính xác lần lượt là 2.5; 4.0 và 1.0. Hãy chọn công thức tính tối ưu và sai số tương đối mắc phải trong trường hợp đó
P = V^2/R; 6 %
P = VI; 3,5 %
P = I^2R; 4.5 %
Cho một Vôn mét có các dải đo 10V, 100V và 500V. Cấp chính xác của dụng cụ đo này là 2.5. Thang đo được chia thành 50 khoảng. Hãy cho biết giá trị ngưỡng đo của dụng cụ này là bao nhiêu?
0,2 V
0,5 V
2,5 %
10 V
Trong máy hiện sóng, tín hiệu điện áp cần hiển thị được đưa vào khối nào?
khuếch đại Y
khuếch đại X
đồng bộ
tạo sóng răng cưa
Nhược điểm lớn nhất của đồng hồ vạn năng tương tự so với đồng hồ vạn năng số là gì?
trở kháng đầu vào nhỏ
thời gian đo lâu
tuổi thọ ngắn
luôn cần sử dụng pin ngoài
Một Vôn mét khung dây động có thang đo chia thành 100 khoảng, sai số chiết hợp 2.5 %; độ phân giải của thang đo là 1 V. Hãy cho biết giá trị điện áp lớn nhất mà Vôn mét này đo được là bao nhiêu?
50 V
125 V
100 V
không xác định được
Hãy cho biết khi kim chỉ thị ở vị trí như hình vẽ dưới đây thì kết quả đo là bao nhiêu nếu vị trí chuyển mạch ở thang đo 100 VAC.
10 V
36 V
180 V
70 V
Hãy cho biết khi kim chỉ thị ở vị trí như hình vẽ dưới đây thì kết quả đo là bao nhiêu nếu vị trí chuyển mạch ở thang đo 100 VAC.
10 V
36 V
90 V
30 V
Hãy cho biết khi kim chỉ thị ở vị trí như hình vẽ dưới đây thì kết quả đo là bao nhiêu nếu vị trí chuyển mạch ở thang đo 300 VAC.
10 V
36 V
90 V
30 V
Hãy cho biết khi kim chỉ thị ở vị trí như hình vẽ dưới đây thì kết quả đo là bao nhiêu nếu vị trí chuyển mạch ở thang đo 300 VAC.
10 V
36 V
90 V
30 V
Hãy cho biết khi kim chỉ thị ở vị trí như hình vẽ dưới đây thì kết quả đo là bao nhiêu nếu vị trí chuyển mạch ở thang đo 120 VDC.
10 V
36 V
90 V
30 V
Cho một Vôn mét có các dải đo 12 V, 60 V và 300 V. Cấp chính xác của dụng cụ đo này là 2.5. Thang đo được chia thành 100 khoảng. Hãy cho biết độ phân giải của các thang đo lần lượt là bao nhiêu?
0,12 V; 0,6 V và 3 V
2,5 V; 15 V và 20 V
1,2 V; 6 V và 30 V
đều là 2,5 V
Để xác định công suất của một điện trở trong khi có Vôn mét, Ampe mét, Ohm mét với độ chính xác lần lượt là 2.5; 1.0 và 4.0. Hãy chọn công thức tính tối ưu và sai số tương đối mắc phải trong trường hợp đó
P = V^2/R; 2,5 %
P = VI; 3,5 %
P = I^2R; 6 %
Chao mấy cu
Hãy cho biết khi kim chỉ thị ở vị trí như hình vẽ dưới đây thì kết quả đo là bao nhiêu nếu vị trí chuyển mạch ở thang đo 25 VDC.
7 V
36 V
18 V
175 V
Giả sử hệ số mở rộng thang đo cho Ampe mét trong sơ đồ dưới đây là n_i = I_i/I_m với i là vị trí của khoá K. Hãy cho biết giá trị của điện trở R_i trong sơ đồ dưới đây biết nội trở của chỉ thị là R_m và dòng cực đại qua chỉ thị là I_m
R_i = R_m /n_i
R_i = R_m /n_i - 1
R_i = R_m/ (n_i - 1)
R_i = n_i R_m
Giả sử hệ số mở rộng thang đo cho Ampe mét trong sơ đồ dưới đây là n_i = I_i/I_m với i là vị trí của khoá K. Hãy cho biết giá trị của điện trở R_1 trong sơ đồ dưới đây biết nội trở của chỉ thị là R_m và dòng cực đại qua chỉ thị là I_m
R_1 = R_m/n_1
R_1 = R_m/ n_1 - 1
R_1 = R_m/(n_1 - 1)
R_1 = n_1 R_m
Giả sử hệ số mở rộng thang đo cho Vôn mét khung dây động trong sơ đồ dưới đây là n_i=V_i/V_m với i là vị trí của khoá K. Hãy cho biết giá trị của điện trở R_1 trong sơ đồ dưới đây biết nội trở của chỉ thị là R_m và dòng cực đại qua chỉ thị là I_m
R_1 = R_m/n_1
R_1 = R_m/ n_1 - 1
R_1 = R_m(n_1 - 1)
R_1 = n_1/ R_m
Giả sử hệ số mở rộng thang đo cho Vôn mét khung dây động trong sơ đồ dưới đây là n_i=V_i/V_m với i là vị trí của khoá K. Hãy cho biết giá trị của điện trở R_3 trong sơ đồ dưới đây biết nội trở của chỉ thị là R_m và dòng cực đại qua chỉ thị là I_m
R_3 = R_m/ n_3
R_3 = R_m/ n_3 - 1
R_3 = R_m (n_3 - n_2)
R_3 = n_3 R_m
Giả sử hệ số mở rộng thang đo cho Vôn mét khung dây động trong sơ đồ dưới đây là n_i=V_i/V_m với i là vị trí của khoá K. Hãy cho biết giá trị của điện trở R_2 trong sơ đồ dưới đây biết nội trở của chỉ thị là R_m và dòng cực đại qua chỉ thị là I_m
R_2 = R_m /n_2
R_2 = R_m/ n_1 - 1
R_2 = R_m (n_2 - n_1)
R_2 = n_2 R_m
Giả sử hệ số mở rộng thang đo cho Vôn mét khung dây động trong sơ đồ dưới đây là n_i=V_i/V_m với i là vị trí của khoá K. Hãy cho biết giá trị của điện trở R_i trong sơ đồ dưới đây biết nội trở của chỉ thị là R_m và dòng cực đại qua chỉ thị là I_m
R_i = R_m/ n_1
R_i = R_m/ n_i - 1
R_i = R_m (n_i - 1)
R_i = n_i R_m
Cho một Vôn mét có giá trị đo được từ 0 đến 1000 V, cấp chính xác 4.0. Hãy cho biết khi dùng dụng cụ đo này đo được kết quả 200 V thì sai số tương đối mắc phải là bao nhiêu?
2,5 %
20 %
3,75 %
chưa xác định được
được kết quả 200 V thì sai số tương đối mắc phải là bao nhiêu?
2,5 %
20 %
3,75 %
chưa xác định được
Cho một Vôn mét có giá trị đo được từ 0 đến 1000 V, cấp chính xác 4.0. Hãy cho biết khi dùng dụng cụ đo này đo được kết quả 200 V thì sai số tuyệt đối lớn nhất mắc phải là bao nhiêu?
4,0 %
40 V
4 V
8 V
Hãy cho biết giá trị của điện trở R2 trong sơ đồ dưới đây biết nội trở của chỉ thị là 50 Ω và dòng cực đại qua chỉ thị là 1 mA.
50,0005 mΩ
500,5005 mΩ
0,5050505 Ω
5,00005 mΩ
Hãy cho biết giá trị của điện trở R3 trong sơ đồ dưới đây biết nội trở của chỉ thị là 50 Ω và dòng cực đại qua chỉ thị là 1 mA.
50,0005 mΩ
50,005005 mΩ
0,50505 Ω
5,00005 mΩ
Hãy cho biết giá trị của điện trở R3 trong sơ đồ dưới đây biết nội trở của chỉ thị là 100 Ω và dòng cực đại qua chỉ thị là 1 mA.
10,0005 mΩ
0,1001 Ω
0,50505 Ω
5,00005 mΩ
Hãy cho biết giá trị của điện trở R2 trong sơ đồ dưới đây biết nội trở của chỉ thị là 100 Ω và dòng cực đại qua chỉ thị là 1 mA.
10,0010 mΩ
0,1001 Ω
0,50505 Ω
5,00005 mΩ
Hãy cho biết giá trị của điện trở R1 trong sơ đồ dưới đây biết nội trở của chỉ thị là 100 Ω và dòng cực đại qua chỉ thị là 1 mA.
1,000001 mΩ
0,1001 Ω
0,050505 Ω
5,00005 mΩ
Cho mạch điện mở rộng thang đo như hình vẽ. Tại vị trí 1, 2, 3 của khoá K thang đo của Vôn mét được mở rộng tương ứng lên 10, 100 và 1000 lần. Hãy cho biết giá trị của điện trở R1 trong sơ đồ dưới đây biết nội trở của cơ cấu khung dây động là 100 Ω và dòng cực đại qua chỉ thị là 1 mA.
900 Ω
9 kΩ
11,1 kΩ
111 Ω
Cho mạch điện mở rộng thang đo như hình vẽ. Tại vị trí 1, 2, 3 của khoá K thang đo của Vôn mét được mở rộng tương ứng lên 10, 100 và 1000 lần. Hãy cho biết giá trị của điện trở R2 trong sơ đồ dưới đây biết nội trở của cơ cấu khung dây động là 100 Ω và dòng cực đại qua chỉ thị là 1 mA.
9 kΩ
90 kΩ
0,9 kΩ
900 Ω
Cho mạch điện mở rộng thang đo như hình vẽ. Tại vị trí 1, 2, 3 của khoá K thang đo của Vôn mét được mở rộng tương ứng lên 10, 100 và 1000 lần. Hãy cho biết giá trị của điện trở R3 trong sơ đồ dưới đây biết nội trở của cơ cấu khung dây động là 100 Ω và dòng cực đại qua chỉ thị là 1 mA.
90 kΩ
9 kΩ
0,9 kΩ
90 Ω
Cho mạch điện mở rộng thang đo như hình vẽ, biết nội trở của cơ cấu khung dây động là 100 Ω và dòng cực đại qua chỉ thị là 1 mA. Các điện trở R1, R2, R3 có giá trị lần lượt là 0,9 kΩ, 9 kΩ và 90 kΩ. Hãy cho biết khi khoá K ở vị trí 1 thì Vôn mét có FS là bao nhiêu?
1 V
10 V
0,1 V
100 V
Cho mạch điện mở rộng thang đo như hình vẽ, biết nội trở của cơ cấu khung dây động là 100 Ω và dòng cực đại qua chỉ thị là 1 mA. Các điện trở R1, R2, R3 có giá trị lần lượt là 0,9 kΩ, 9 kΩ và 90 kΩ. Hãy cho biết khi khoá K ở vị trí 2 thì Vôn mét có FS là bao nhiêu?
10 V
1 V
0,1 V
100 V
