Worksheets

Exam

Total questions: 40

Worksheet time: 20mins

Name
Class
Date
1.

Apa pengertian dari sistem komunikasi?

a)

Sistem yang digunakan untuk menyimpan data

b)

Sistem yang menghubungkan komputer dalam satu jaringan

c)

Sistem yang bertujuan untuk menyampaikan informasi dari satu tempat ke tempat lain

d)

Sistem yang hanya digunakan untuk komunikasi suara

2.

Berikut ini adalah saluran komunikasi yang bersifat non-fisik, kecuali:

a)

Udara

b)

Gelombang Mikro

c)

Satelit

d)

Serat Optik

3.

Band frekuensi yang digunakan oleh suara percakapan (voice) adalah:

a)

0 - 4 MHZ

b)

50 Hz - 15 kHz

c)

300 - 3400 Hz

d)

10 k Hz - 100 kHz

4.

Tujuan dari proses modulasi dalam sistem komunikasi adalah, kecuali:

a)

Memudahkan radiasi

b)

Menghilangkan sinyal

c)

Multiplexing

d)

Mengurangi interferensi

5.

Jenis modulasi yang mengubah frekuensi gelombang pembawa adalah:

a)

Modulasi amplitudo

b)

Modulasi frekuensi

c)

Modulasi fase

d)

Modulasi pulsa

6.

Apa pengertian modulasi ?

a)

Proses mengubah karakteristik sinyal pembawa sesuai sinyal informasi

b)

Penguatan sinyal agar dapat dikirim lebih jauh

c)

Pengubahan panjang gelombang menjadi bentuk digital

d)

Perubahan sinyal informasi menjadi sinyal listrik

7.

Komponen yang mengembalikan sinyal termodulasi menjadi sinyal informasi adalah.

a)

Modulator

b)

Transmitter

c)

Demodulator

d)

Receiver

8.

Teknik multiplexing yang memungkinkan beberapa sinyal berjalan di satu saluran dengan membedakan spektrumnya disebut...

a)

TDM

b)

FDM

c)

CDMA

d)

TDMA

9.

Karakteristik sinyal yang menunjukkan jumlah gelombang per detik adalah...

a)

Panjang gelombang

b)

Intensitas

c)

Amplitudo

d)

Frekuensi

10.

Apa perbedaan utama antara modulasi analog dan digital?

a)

Modulasi analogi tidak memerlukan sinyal pembawa

b)

Sinyal pembawa pada modulasi analog adalah gelombang kontinyu, modulasi digital berupa bit digital

c)

Sinyal informasi pada modulasi analog adalah gelombang kontinyu, modulasi digital berupa bit digital

d)

Tidak ada perbedaan

11.

Fase pada sinyal menggambarkan ...

a)

Tinggi gelombang

b)

Energi gelombang

c)

Jarak antara dua puncak gelombang

d)

Selisih waktu antara 2 gelombang sefrekuensi

12.

Contoh modulasi analog antara lain :

a)

ASK, FSK, PSK

b)

AM, FM, PM

c)

PCM, QAM, QPSK

d)

ASK,QAM, PM

13.

Apa prinsip utama dari modulasi amplitudo ?

a)

Frekuensi pembawa diubah sesuai informasi

b)

Amplitudo informasi diubah mengikuti amplitudo sinyal pembawa

c)

Amplitudo pembawa diubah mengikuti amplitudo sinyal informasi

d)

Panjang gelombang pembawa disesuaikan dengan sinyal

14.

Apa yang dimaksud dengan “carrier” dalam sistem AM?

a)

Sinyal pembawa yang akan dimodulasi

b)

Sinyal hasil modulasinya

c)

Sinyal informasi yang dikirim

d)

Sinyal keluaran dari filter

15.

Spektrum dari sinyal AM terdiri dari...

a)

Hanya frekuensi pembawa

b)

Hanya sideband bawah

c)

Sideband atas dan bawah saja

d)

Frekuensi pembawa dan dua sideband

16.

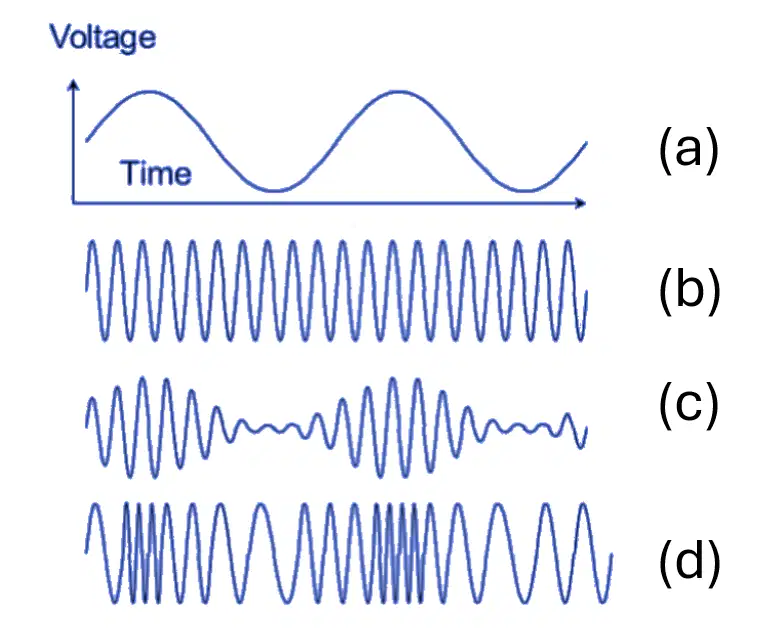

Keterangan sinyal pada gambar berikut berturut-turut (a) , (b), (c) dan (d) adalah

a)

Sinyal informasi - Sinyal pembawa - Sinyal AM - Sinyal FM

b)

Sinyal informasi - Sinyal pembawa - Sinyal FM - Sinyal AM

c)

Sinyal pembawa - Sinyal informasi - Sinyal FM - Sinyal AM

d)

Sinyal pembawa - Sinyal informasi - Sinyal AM - Sinyal FM

17.

Bandwith yang dibutuhkan oleh sinyal AM-DSB-FC adalah sebesar...

a)

Dua kali bandwidth informasi

b)

Sama dengan bandwidth informasi

c)

Setengah dari bandwidth informasi

d)

Tidak bergantung pada sinyal informasi

18.

Apa keuntungan utama dari sistem AM-SSB dibandingkan AM-DSB-FC?

a)

Mudah dideteksi

b)

Lebih bagus kualitasnya

c)

Menggunakan lebih banyak daya

d)

Mengurangi bandwidth dan daya transmisi

19.

Jenis AM yang tidak memuat sinyal carrier adalah...

a)

AM FM

b)

AM SSB

c)

AM DSB FC

d)

AM DSB SC

20.

Salah satu kekurangan dari AM-DSB-FC adalah:

a)

Tidak bisa ditransmisikan jarak jauh

b)

Tidak dapat diproses dengan modulator

c)

Memiliki efisiensi daya rendah

d)

Tidak memiliki spektrum sideband

21.

Jika indeks modulasi AM lebih dari 1 (μ > 1), maka akan terjadi...

a)

Modulasi normal

b)

Undermodulation

c)

Modulasi sempurna

d)

Overmodulation

22.

Dalam modulasi fasa (PM), sinyal informasi memengaruhi...

a)

Amplitudo sinyal pembawa

b)

Fasa sinyal pembawa

c)

Frekuensi sinyal pembawa

d)

Kecepatan transmisi data

23.

Deviasi frekuensi dalam FM menunjukkan...

a)

Tingkat variasi frekuensi dari frekuensi pusat

b)

Perubahan amplitudo maksimum

c)

Jarak antar sideband

d)

Jumlah stasiun radio dalam satu spektrum

24.

Jika sinyal FM berubah antara 99,999 MHz dan 100,001 MHz sebanyak 100 kali per detik, maka frekuensi sinyal informasinya adalah...

a)

200 Hz

b)

100 Hz

c)

50 Hz

d)

1 MHz

25.

Indeks modulasi FM (β) adalah...

a)

Rasio deviasi frekuensi terhadap frekuensi sinyal informasi

b)

Rasio antara amplitudo dan bandwidth

c)

Rasio bandwidth terhadap daya

d)

Rasio daya sinyal terhadap daya noise

26.

Menurut aturan Carson, bandwidth sinyal FM dihitung dengan rumus...

a)

BW = 2 × deviasi maksimum

b)

BW = deviasi maksimum + sinyal informasi

c)

BW = 2 × (deviasi maksimum + frekuensi sinyal informasi)

d)

BW = frekuensi pembawa + sinyal informasi

27.

Kelebihan FM dibandingkan AM adalah

a)

Menggunakan bandwidth lebih kecil

b)

Memiliki daya pancar lebih tinggi

c)

Lebih tahan terhadap noise

d)

Lebih mudah didekode

28.

Pita siaran FM standar memerlukan bandwidth sekitar...

a)

25 kHz

b)

50 kHz

c)

100 kHz

d)

200 kHz

29.

Apa tujuan utama dari modulasi digital untuk transmisi sinyal?

a)

Mengubah sinyal analog menjadi sinyal digital

b)

Menyaring sinyal analog dari noise

c)

Mengubah sinyal analog menjadi biner

d)

Mengubah sinyal biner menjadi sinyal analog

30.

ASK merepresentasikan bit 1 dan 0 dengan perubahan:

a)

Waktu

b)

Fasa

c)

Frekuensi

d)

Amplitudo

31.

Pada FSK, bit 1 dan 0 direpresentasikan dengan...

a)

Dua amplitudo yang berbeda

b)

Dua frekuensi yang berbeda

c)

Dua fasa yang berbeda

d)

Dua periode yang berbeda

32.

QPSK (Quadrature Phase Shift Keying) menggunakan berapa banyak fase unik?

a)

8

b)

6

c)

4

d)

2

33.

Bit rate dari sinyal analog yang mengirim 4 bit per simbol dan memiliki 1000 simbol per detik adalah:

a)

4000 bps

b)

8000 bps

c)

2000 bps

d)

250 bps

34.

OOK (On-Off Keying) adalah versi sederhana dari:

a)

ASK

b)

FSK

c)

PSK

d)

QAM

35.

Jenis modulasi digital yang menggabungkan perubahan amplitudo dan fasa disebut:

a)

ASK

b)

FSK

c)

PSK

d)

QAM

36.

Jika baud rate = 1000 dan bit rate = 8000 bps, maka berapa bit per simbol?

a)

8

b)

6

c)

4

d)

2

37.

Salah satu keuntungan utama dari modulasi digital adalah:

a)

Daya tinggi

b)

Lebih mudah dienkripsi

c)

Rentan terhadap noise

d)

Lebih sederhana

38.

Menurut Teorema Nyquist, frekuensi sampling minimal harus...

a)

Setengah dari frekuensi sinyal

b)

Sama dengan frekuensi maksimum sinyal

c)

Dua kali dari frekuensi sinyal

d)

Empat kali dari frekuensi sinyal

39.

Siapa penemu telepon yang menjadi awal mula komunikasi modern?

a)

Thomas Edison

b)

Guiogelmo Marconi

c)

Nikola Tesla

d)

Alexander Graham Bell

40.

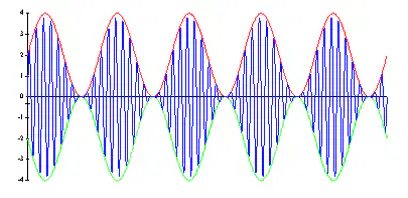

Berapa nilai indeks modulasi pada sinyal AM berikut :

a)

0

b)

0,5

c)

1

d)

1,5
