Mosty quiz z wykładu

Total questions: 53

Worksheet time: 27mins

Name
Class
Date
1.

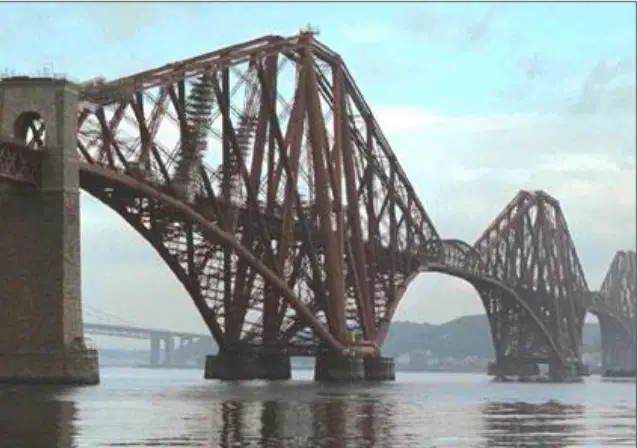

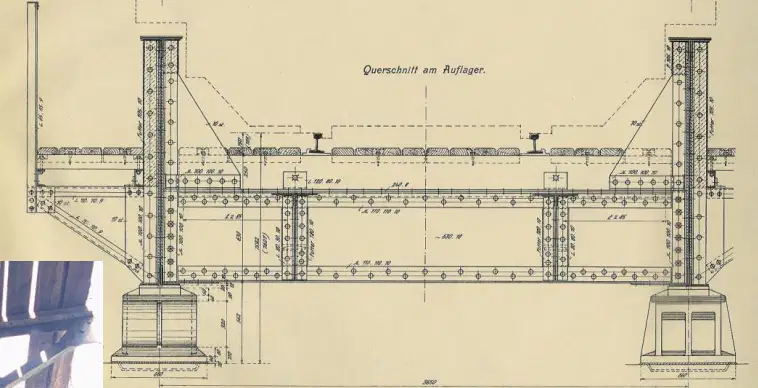

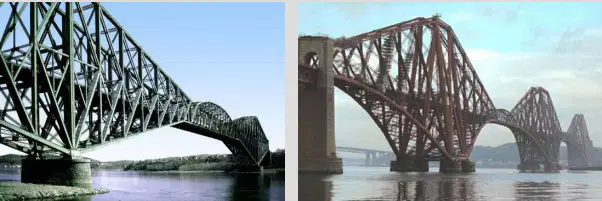

Na rysunku przedstawiono

a)

Dźwigary główne (kratownice)

b)

poprzecznice

c)

podłużnice

d)

Stężenia

2.

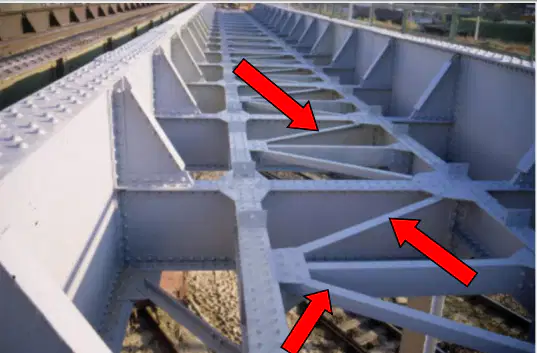

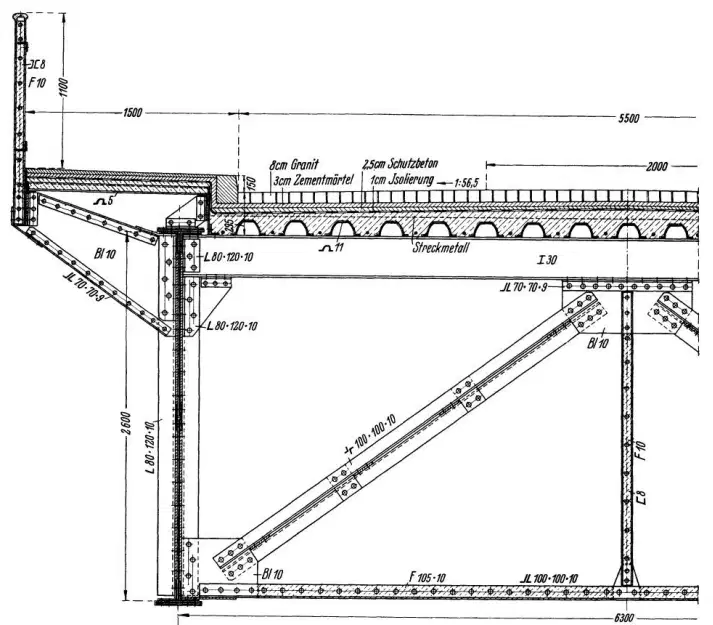

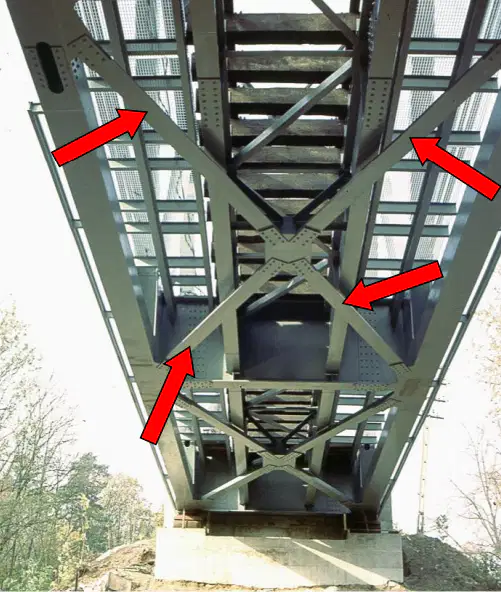

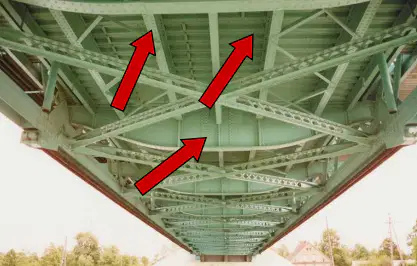

Na rysunku przedstawiono

a)

Pomost (płyta, poprzecznice, podłużnice)

b)

Stężenia (dolne, górne, poziome, pionowe)

c)

Dźwigary główne (kratownice)

3.

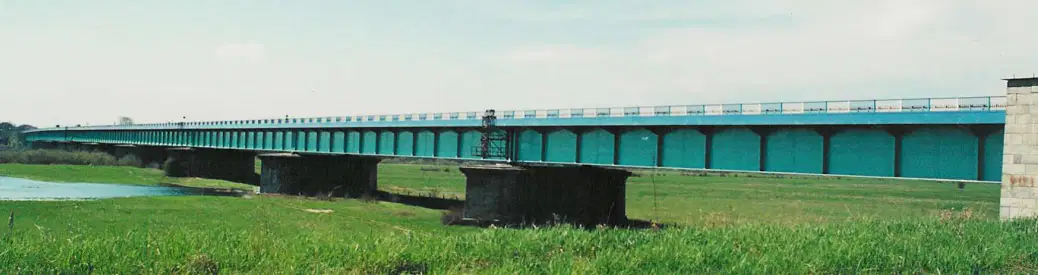

Na rysunku przedstawiono:

a)

Pomost (poprzecznice, podłużnice)

b)

Dźwigary główne (blachownice)

c)

Stężenia (dolne, górne, poziome, pionowe)

4.

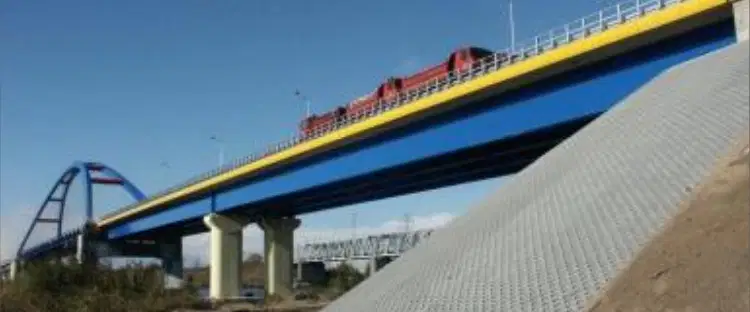

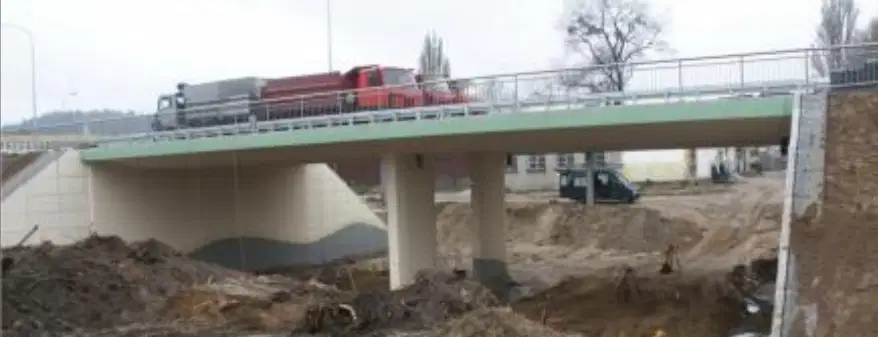

Obiekt jest:

a)

Betonowy

b)

Zespolony

c)

Metalowy

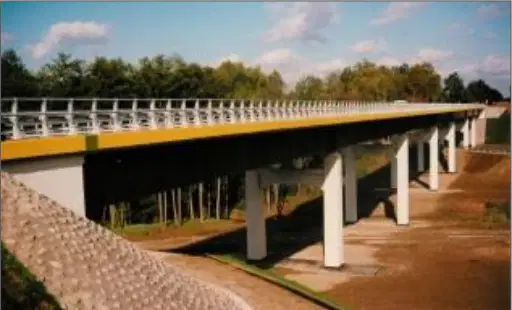

5.

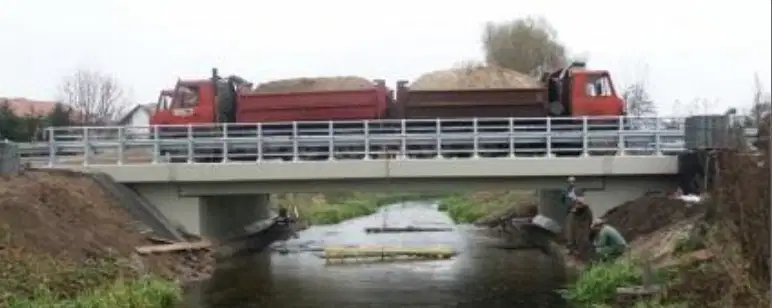

Obiekt jest:

a)

Betonowy

b)

Zespolony

c)

Metalowy

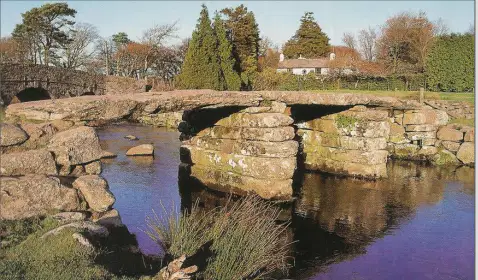

6.

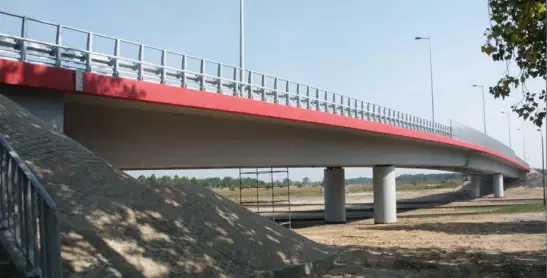

Obiekt jest:

a)

Betonowy

b)

Zespolony

c)

Metalowy

7.

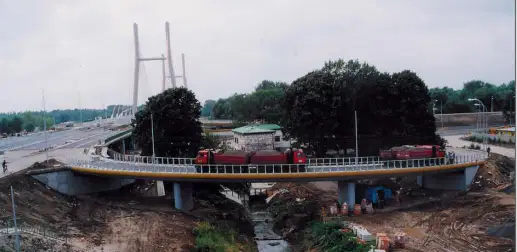

Obiekt jest:

a)

Betonowy

b)

Zespolony

c)

Metalowy

8.

Obiekt jest:

a)

Betonowy

b)

Zespolony

c)

Metalowy

9.

Obiekt jest:

a)

Betonowy

b)

Zespolony

c)

Metalowy

10.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

11.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

12.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

13.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

14.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

15.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

16.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

17.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

18.

Typ dźwigarów głównych:

a)

Belkowe

b)

Płytowe

c)

Ramowe

19.

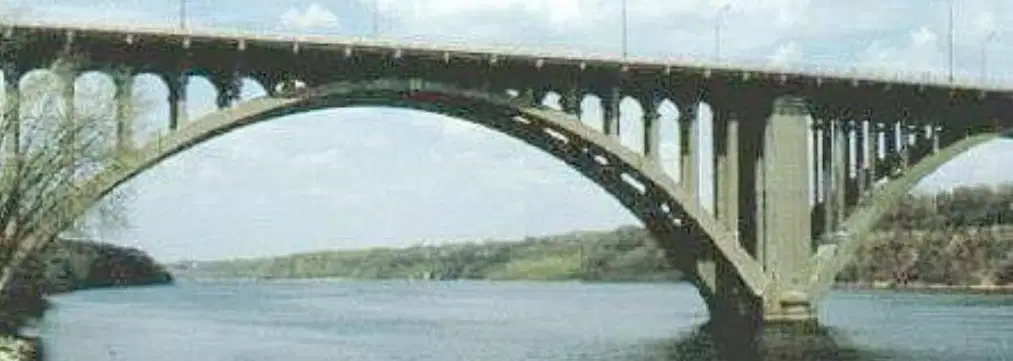

Most jest:

a)

Jazdą dołem

b)

Jazdą górą

c)

Jazdą pośrednią

20.

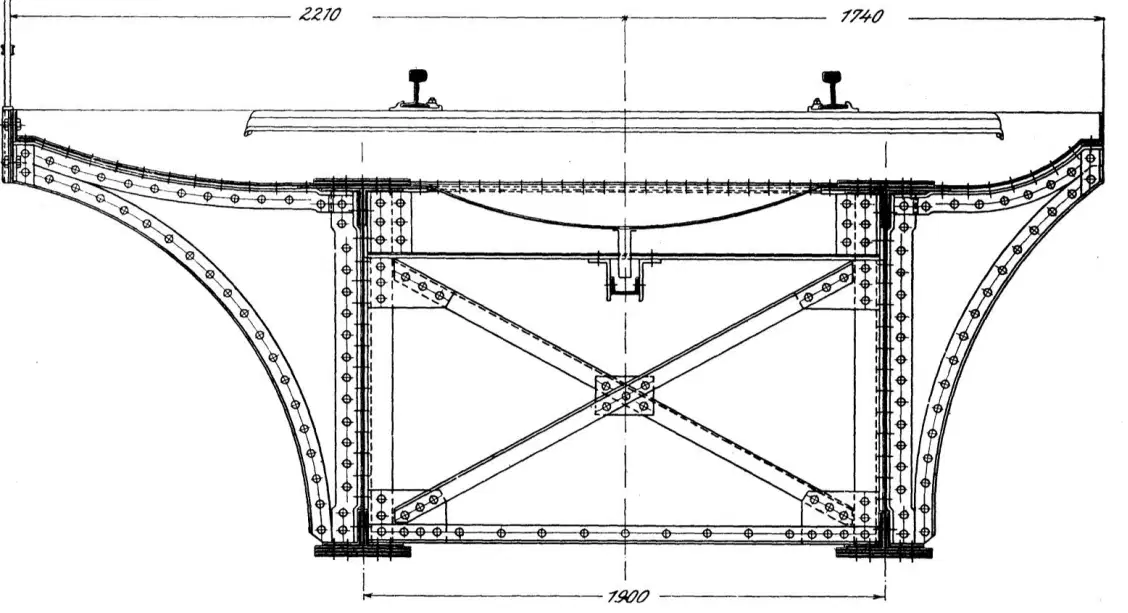

Na rysuku przedstawiono most z:

a)

z jazdą dołem

b)

jazdą górą

c)

Jazdą pośrednią

21.

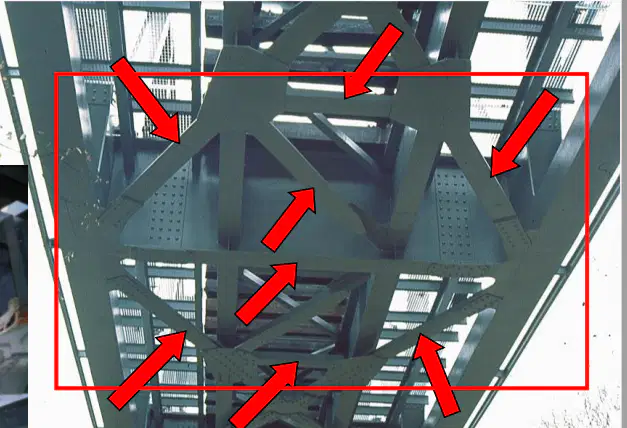

Na rysunku przedstawiono:

a)

STĘŻENIA: WIATROWNICA

b)

STĘŻENIA: TĘŻNIK HAMOWNY

c)

STĘŻENIA: TĘŻNIK WAHANIOWY

22.

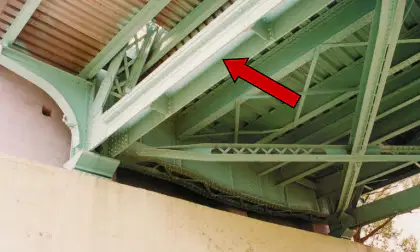

Na rysunku przedstawiono:

a)

STĘŻENIA: WIATROWNICA

b)

STĘŻENIA: TĘŻNIK HAMOWNY

c)

STĘŻENIA: TĘŻNIK WAHANIOWY

23.

Na rysunku przedstawiono:

a)

STĘŻENIA: WIATROWNICA

b)

STĘŻENIA: TĘŻNIK HAMOWNY

c)

STĘŻENIA: TĘŻNIK WAHANIOWY

24.

Na rysunku przedstawiono:

a)

TĘŻNIK WAHANIOWY - KRATOWY

b)

STĘŻENIA: TĘŻNIK HAMOWNY

c)

STĘŻENIA: TĘŻNIK WAHANIOWY

25.

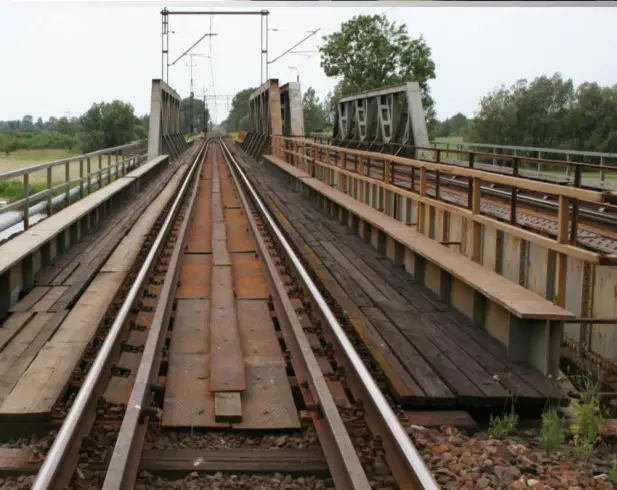

Na rysunku przedstawiono most:

a)

Z jazdą dołem

b)

Z jazdą górą

c)

z jadą posrednią

26.

Na rysunku przedstawiono most:

a)

Z jazdą dołem

b)

Z jazdą górą

c)

z jadą posrednią

27.

Na rysunku przedstawiono most:

a)

KOLEJOWE „MOSTY” Z BLACHAMI NIECKOWYMI z jazdą dołem

b)

KOLEJOWE „MOSTY” Z BLACHAMI NIECKOWYMI z jazdą górą

c)

KOLEJOWE „MOSTY” Z BLACHAMI NIECKOWYMI z jazdą pośrednią

28.

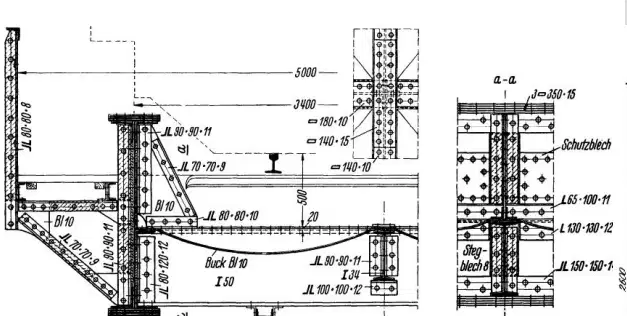

Na rysunku przedstawiono most:

a)

KOLEJOWE „MOSTY” Z BLACHAMI NIECKOWYMI z jazdą dołem

b)

KOLEJOWE „MOSTY” Z BLACHAMI NIECKOWYMI z jazdą górą

c)

KOLEJOWE „MOSTY” Z BLACHAMI NIECKOWYMI z jazdą pośrednią

29.

Na rysunku przedstawiono most:

a)

„MOSTY” Z KSZTAŁTOWNIKAMI „ZORESA”

b)

„MOSTY” Z PŁYTAMI ORTOTROPOWYMI

c)

„MOSTY” Z BLACHAMI NIECKOWYMI

30.

Na rysunku przedstawiono most:

a)

„MOSTY” Z KSZTAŁTOWNIKAMI „ZORESA”

b)

„MOSTY” Z PŁYTAMI ORTOTROPOWYMI

c)

„MOSTY” Z BLACHAMI NIECKOWYMI

31.

Na rysunku przedstawiono most:

a)

z jazdą górą

b)

z jazdą dołem

c)

z jazdą pośrednią

32.

Na rysunku przedstawiono układ olinowania:

a)

ZBIEŻNY

b)

RÓWNOLEGŁY HARFOWY

c)

NIERÓWNOLEGŁY

d)

ROZBIEŻNY

e)

KOMBINOWANY

33.

Na rysunku przedstawiono układ olinowania:

a)

ZBIEŻNY

b)

RÓWNOLEGŁY HARFOWY

c)

NIERÓWNOLEGŁY

d)

ROZBIEŻNY

e)

KOMBINOWANY

34.

Na rysunku przedstawiono układ olinowania:

a)

ZBIEŻNY

b)

RÓWNOLEGŁY HARFOWY

c)

NIERÓWNOLEGŁY

d)

ROZBIEŻNY

e)

KOMBINOWANY

35.

Na rysunku przedstawiono układ olinowania:

a)

ZBIEŻNY

b)

RÓWNOLEGŁY HARFOWY

c)

NIERÓWNOLEGŁY

d)

ROZBIEŻNY

e)

KOMBINOWANY

36.

Na rysunku przedstawiono układ olinowania:

a)

ZBIEŻNY

b)

RÓWNOLEGŁY HARFOWY

c)

NIERÓWNOLEGŁY

d)

ROZBIEŻNY

e)

KOMBINOWANY

37.

Na rysunku przedstawiono układ olinowania:

a)

ZBIEŻNY

b)

RÓWNOLEGŁY HARFOWY

c)

NIERÓWNOLEGŁY

d)

ROZBIEŻNY

e)

KOMBINOWANY

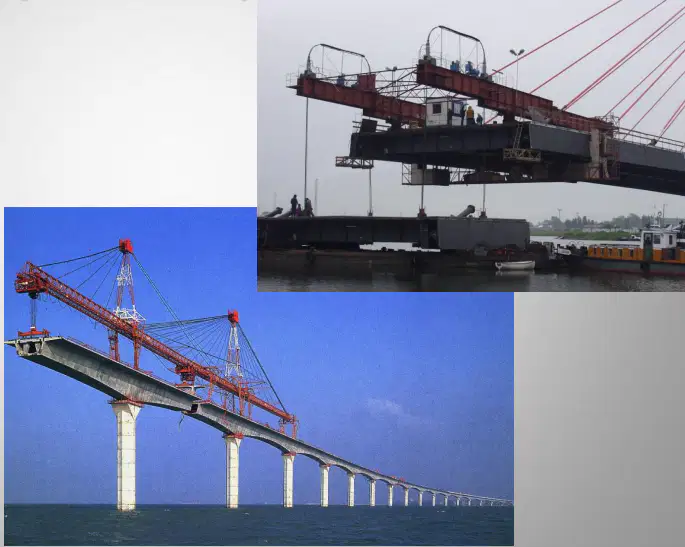

38.

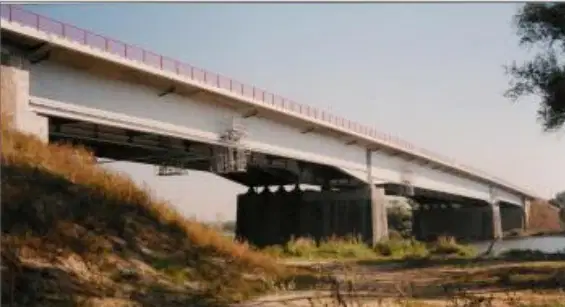

Na zdjęciu przedstawiono sposób monatażu:

a)

NASUWANIE PODŁUŻNE

b)

MONTAŻ WSPORNIKOWY SEGMENTOWY

c)

BETONOWANIE NAWISOWE

39.

Na zdjęciu przedstawiono sposób monatażu:

a)

NASUWANIE PODŁUŻNE

b)

MONTAŻ WSPORNIKOWY SEGMENTOWY

c)

BETONOWANIE NAWISOWE

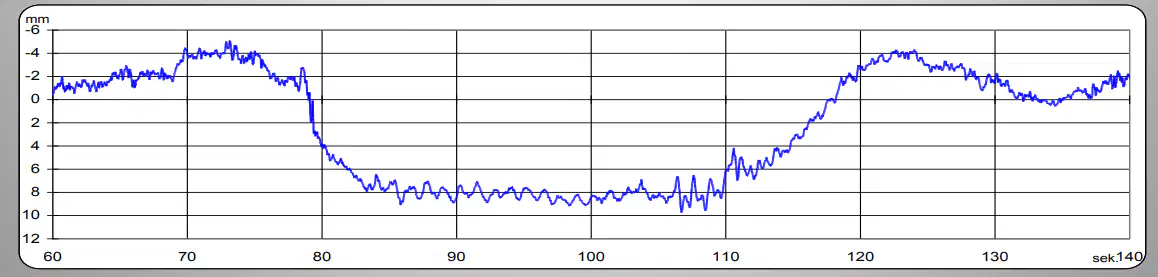

40.

Na wykresie przedstawiono

a)

Ugięcia - przemieszczenia pionowe punktów

b)

dodac cos

41.

Na zdjęciu przedstawiono:

a)

CZUJNIKI ZEGARKOWE

b)

CZUJNIKI INDUKCYJNE

c)

NOPTEL

d)

TENSOMETRY ELEKTROOPOROWE

42.

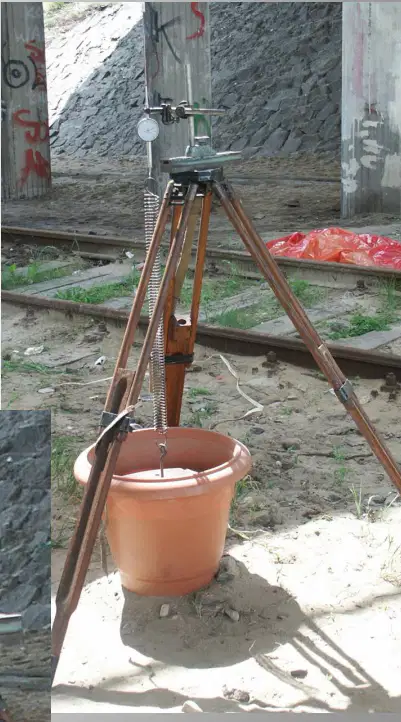

Na zdjęciu przedstawiono:

a)

CZUJNIKI ZEGARKOWE

b)

CZUJNIKI INDUKCYJNE

c)

NOPTEL

d)

TENSOMETRY ELEKTROOPOROWE

43.

Na zdjęciu przedstawiono:

a)

CZUJNIKI ZEGARKOWE

b)

CZUJNIKI INDUKCYJNE

c)

NOPTEL

d)

TENSOMETRY ELEKTROOPOROWE

44.

Na zdjęciu przedstawiono pomiary odkształceń - naprężeń:

a)

TENSOMETRY ELEKTROOPOROWE

b)

EKSTENSOMETRY INDUKCYJNE

c)

CZUJNIKI STRUNOWE

45.

Na zdjęciu przedstawiono pomiary odkształceń - naprężeń:

a)

TENSOMETRY ELEKTROOPOROWE

b)

EKSTENSOMETRY INDUKCYJNE

c)

CZUJNIKI STRUNOWE

46.

Na zdjęciu przedstawiono pomiary odkształceń - naprężeń:

a)

TENSOMETRY ELEKTROOPOROWE

b)

EKSTENSOMETRY INDUKCYJNE

c)

CZUJNIKI STRUNOWE

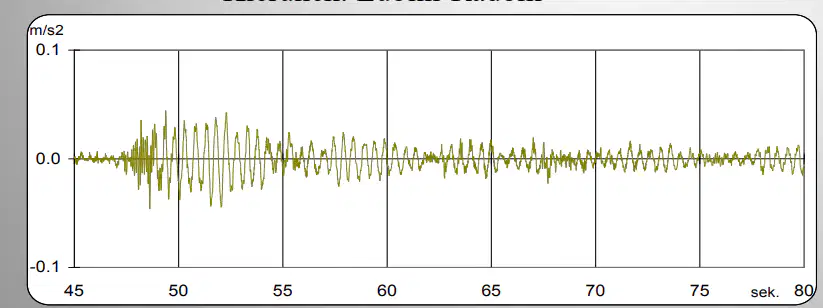

47.

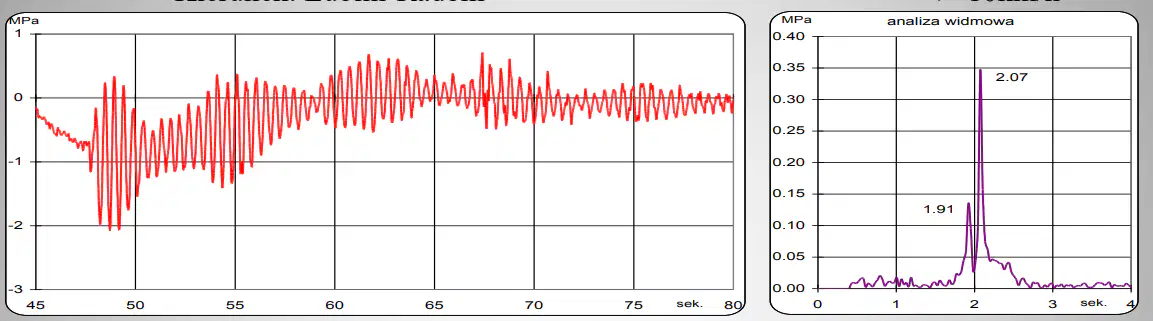

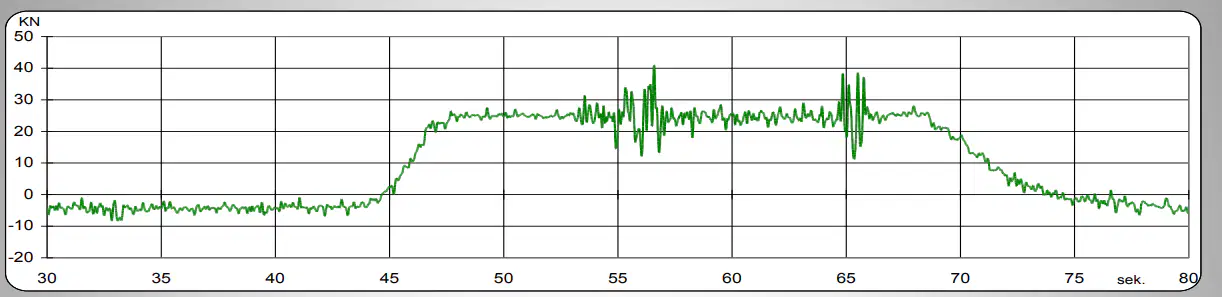

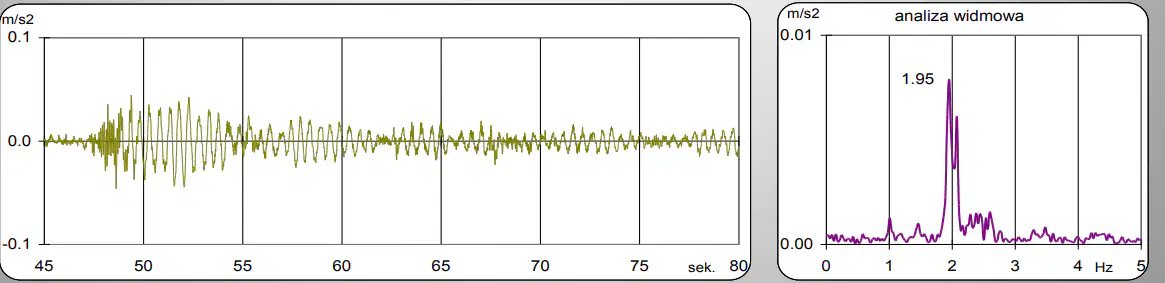

Na zdjęciu przedstawiono wykres:

a)

składowa pionowa przyspieszeń konstrukcji

b)

naprężenia normalne

c)

pozioma przyspieszeń

d)

przemieszczenie pionowe

e)

składowa pozioma przyspieszeń konstrukcji

48.

Na zdjęciu przedstawiono wykres:

a)

składowa pionowa przyspieszeń konstrukcji

b)

naprężenia normalne w pasie dolnym

c)

pozioma przyspieszeń

d)

przemieszczenie pionowe

e)

składowa pozioma przyspieszeń konstrukcji

49.

Na zdjęciu przedstawiono wykres:

a)

składowa pionowa przyspieszeń konstrukcji

b)

naprężenia normalne w pasie dolnym

c)

pozioma przyspieszeń

d)

przemieszczenie pionowe

e)

składowa pozioma przyspieszeń konstrukcji

50.

Na zdjęciu przedstawiono wykres:

a)

składowa pionowa przyspieszeń konstrukcji

b)

naprężenia normalne w pasie dolnym

c)

przemieszczenie pionowe

d)

składowa pozioma przyspieszeń konstrukcji

e)

średnie naprężenie w pasie dolnym

51.

Na zdjęciu przedstawiono wykres:

a)

składowa pionowa przyspieszeń konstrukcji

b)

naprężenia normalne w pasie dolnym

c)

przemieszczenie pionowe

d)

składowa pozioma przyspieszeń konstrukcji

e)

średnie naprężenie w pasie dolnym

52.

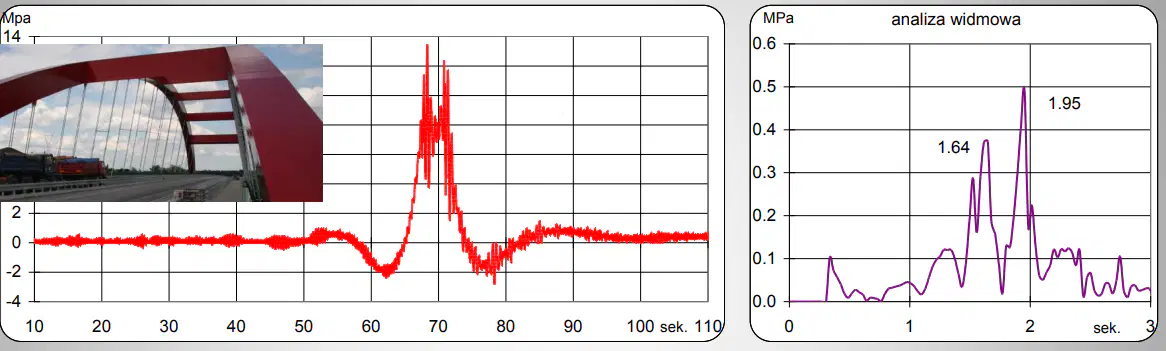

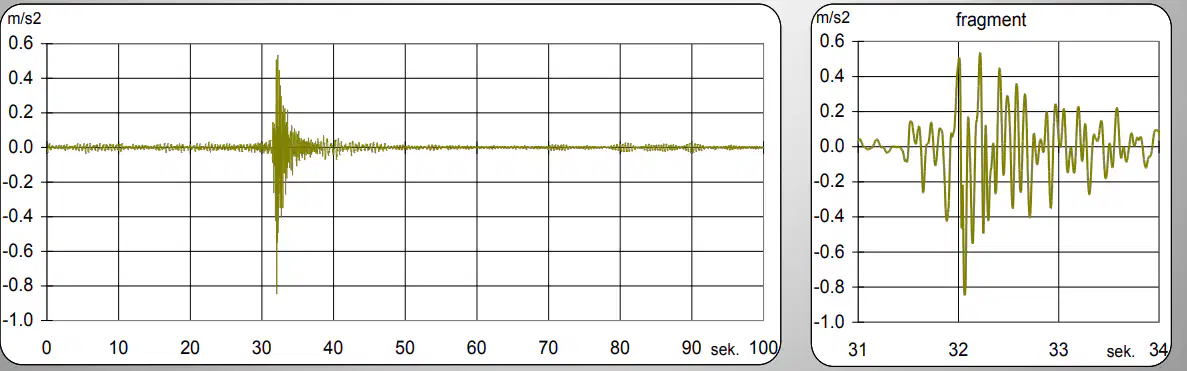

Na zdjęciu przedstawiono wykres:

a)

składowa pionowa przyspieszeń konstrukcji

b)

naprężenia normalne w pasie dolnym

c)

składowa pozioma przyspieszeń konstrukcji

d)

średnie naprężenie w pasie dolnym

e)

przyrost siły w wieszaku

53.

Na zdjęciu przedstawiono wykres:

a)

składowa pionowa przyspieszeń konstrukcji

b)

naprężenia normalne w pasie dolnym

c)

składowa pozioma przyspieszeń konstrukcji

d)

średnie naprężenie w pasie dolnym

e)

składowa pozioma przyspieszeń dźwigara łukowego
