2-2 放大電路設計 P214-251

Total questions: 54

Worksheet time: 27mins

Name
Class
Date

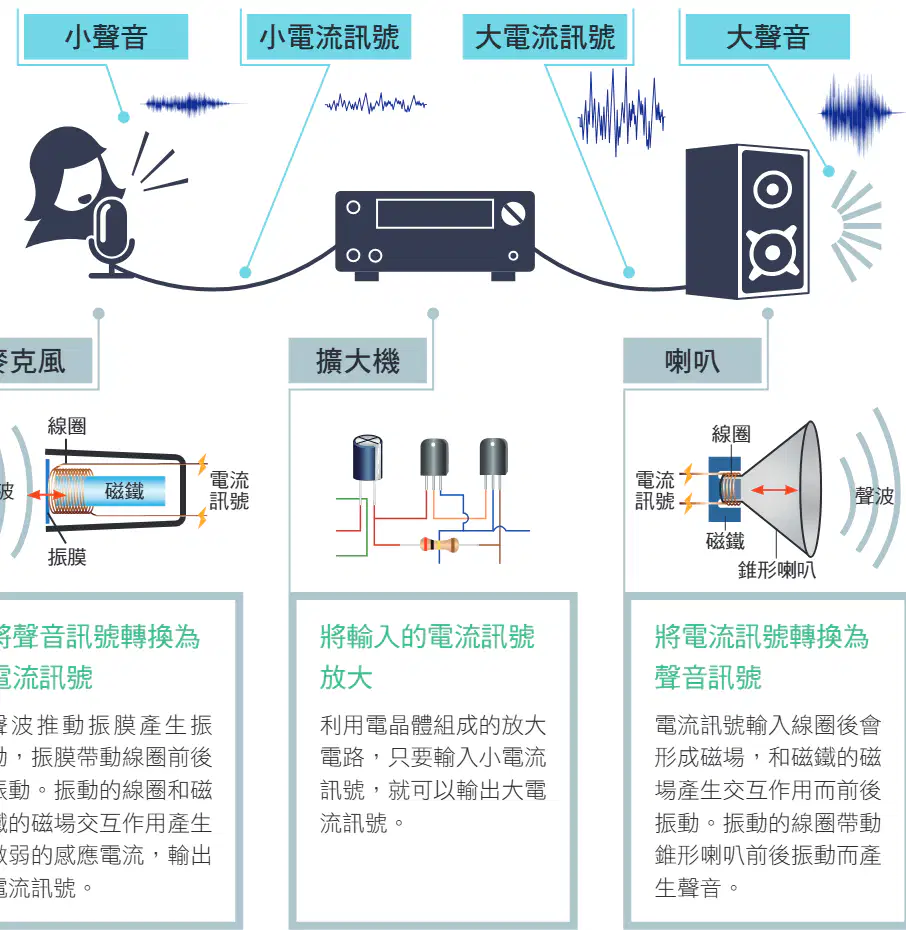

1.

在放大電路設計中，麥克風的主要功能是什麼？

a)

將聲音訊號轉換為電流訊號

b)

將電流訊號轉換為聲音訊號

c)

放大電流訊號

d)

減少電流訊號

2.

擴大機在放大電路中扮演什麼角色？

a)

將聲音訊號轉換為電流訊號

b)

將輸入的電流訊號放大

c)

將電流訊號轉換為聲音訊號

d)

減少輸入的電流訊號

3.

喇叭在放大電路中如何運作？

a)

將聲音訊號轉換為電流訊號

b)

將電流訊號轉換為聲音訊號

c)

放大電流訊號

d)

減少聲音訊號

4.

在放大電路中，哪一個元件用於接收聲音訊號並轉換成電流訊號？

a)

電容器

b)

麥克風

c)

電阻器

d)

LED

5.

放大電路的主要功能是什麼？

a)

減少電流訊號

b)

增強電流訊號

c)

儲存電流訊號

d)

改變電流方向

6.

在放大電路中，LED的作用是什麼？

a)

接收聲音訊號

b)

控制燈光明暗

c)

儲存電流

d)

改變電流方向

7.

在 NPN 電晶體中，基極（B）需要提供什麼？

a)

大電流

b)

小電流

c)

高電壓

d)

低電壓

8.

在 PNP 電晶體中，集極（C）與射極（E）之間的電流方向是什麼？

a)

從 C 到 E

b)

從 E 到 C

c)

從 B 到 C

d)

從 B 到 E

9.

電晶體的哪一個部分被稱為「collector」？

a)

基極

b)

射極

c)

集極

d)

電極

10.

電晶體的放大作用是什麼？

a)

增加電流的頻率

b)

增加電壓或電流的幅度

c)

減少電壓的波形

d)

減少電流的強度

11.

單獨一個電晶體要達到放大效果需要什麼？

a)

提供外接電源

b)

增加電流頻率

c)

減少電壓

d)

減少電流

12.

水龍頭的水流量會隨著什麼而改變？

a)

水塔的高度

b)

基極的電流

c)

基極的開關程度

d)

射極的大小

13.

C9014 電晶體的三個接腳依序為何？

a)

Emitter、Base、Collector

b)

Collector、Base、Emitter

c)

Base、Emitter、Collector

d)

Collector、Emitter、Base

14.

C9014 電晶體的集極電流最大額定值是多少？

a)

50 mA

b)

100 mA

c)

150 mA

d)

200 mA

15.

C9014 電晶體的基極電流最大額定值是多少？

a)

25 mA

b)

50 mA

c)

75 mA

d)

100 mA

16.

當需要查找 C9014 的詳細資料時，可以搜尋什麼？

a)

C9014 manual

b)

C9014 datasheet

c)

C9014 guide

d)

C9014 handbook

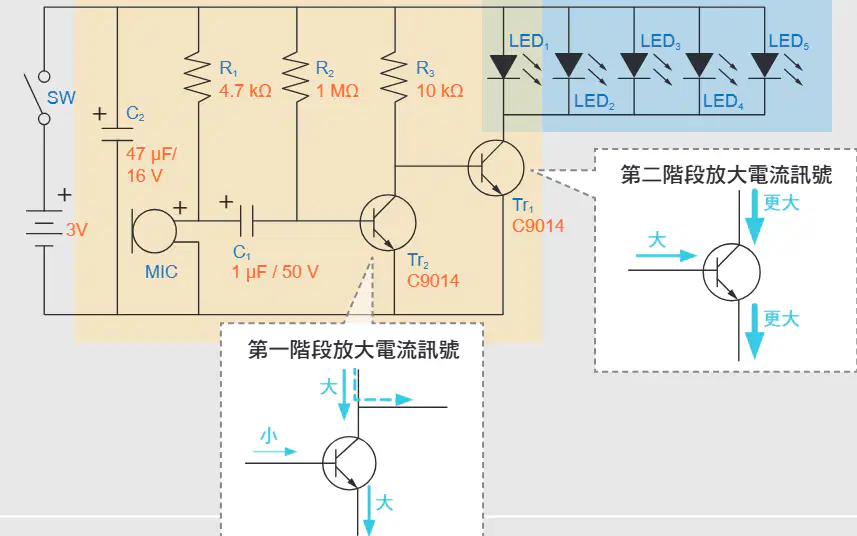

17.

在電路中，電阻 R_1 的主要功能是什麼？

a)

控制電路中的電壓

b)

放大電流訊號

c)

發光

d)

提供電路所需的電力

18.

在這個電路中，LED 的主要功能是什麼？

a)

控制電路中的電壓

b)

放大電流訊號

c)

發光

d)

提供電路所需的電力

19.

在這個電路中，電容 C_1 的功能是什麼？

a)

控制電路中的電壓

b)

放大電流訊號

c)

發光

d)

使電流穩定

20.

在連接基本電路時，應該使用多少伏特的電壓？

a)

1.5 V

b)

3 V

c)

5 V

d)

9 V

21.

在電路中，LED的正負極可以互換嗎？

a)

可以

b)

不可以

c)

只有在特定情況下可以

d)

取決於電壓

22.

在進行電路實驗前，應該先做什麼？

a)

直接連接電路

b)

測試元件功能是否正常

c)

檢查電池電量

d)

確認電路圖

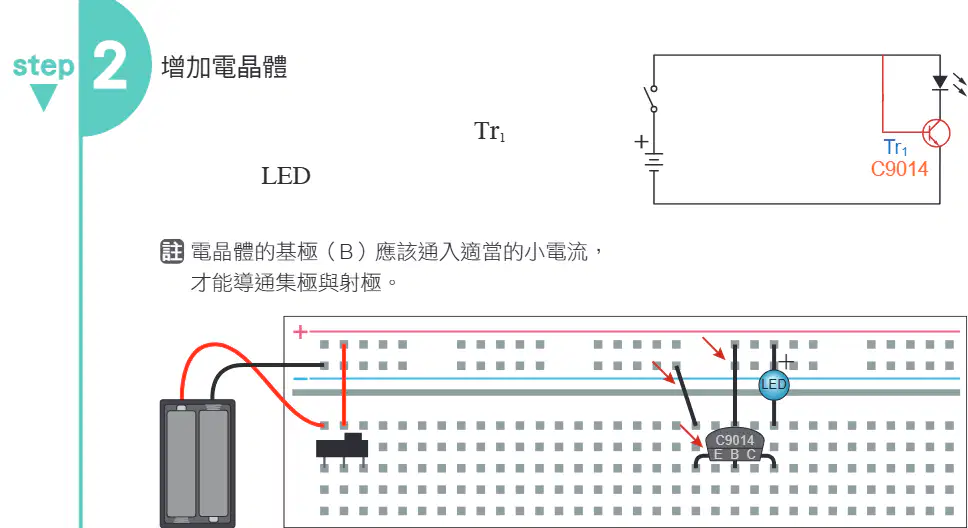

23.

在步驟2中，電晶體的基極（B）應該通入什麼？

a)

大電流

b)

小電流

c)

高電壓

d)

低電壓

24.

步驟3中，連接電阻的主要功能是什麼？

a)

提供電壓

b)

調整電流大小

c)

增加電壓

d)

減少電流

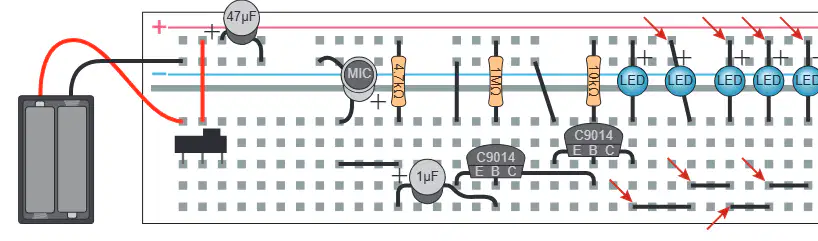

25.

在步驟1中，電路中使用了哪種電阻器？

a)

1 MΩ

b)

4.7 kΩ

c)

10 kΩ

d)

100 Ω

26.

在步驟2中，電容器的容量是多少？

a)

1 μF

b)

10 μF

c)

0.1 μF

d)

100 μF

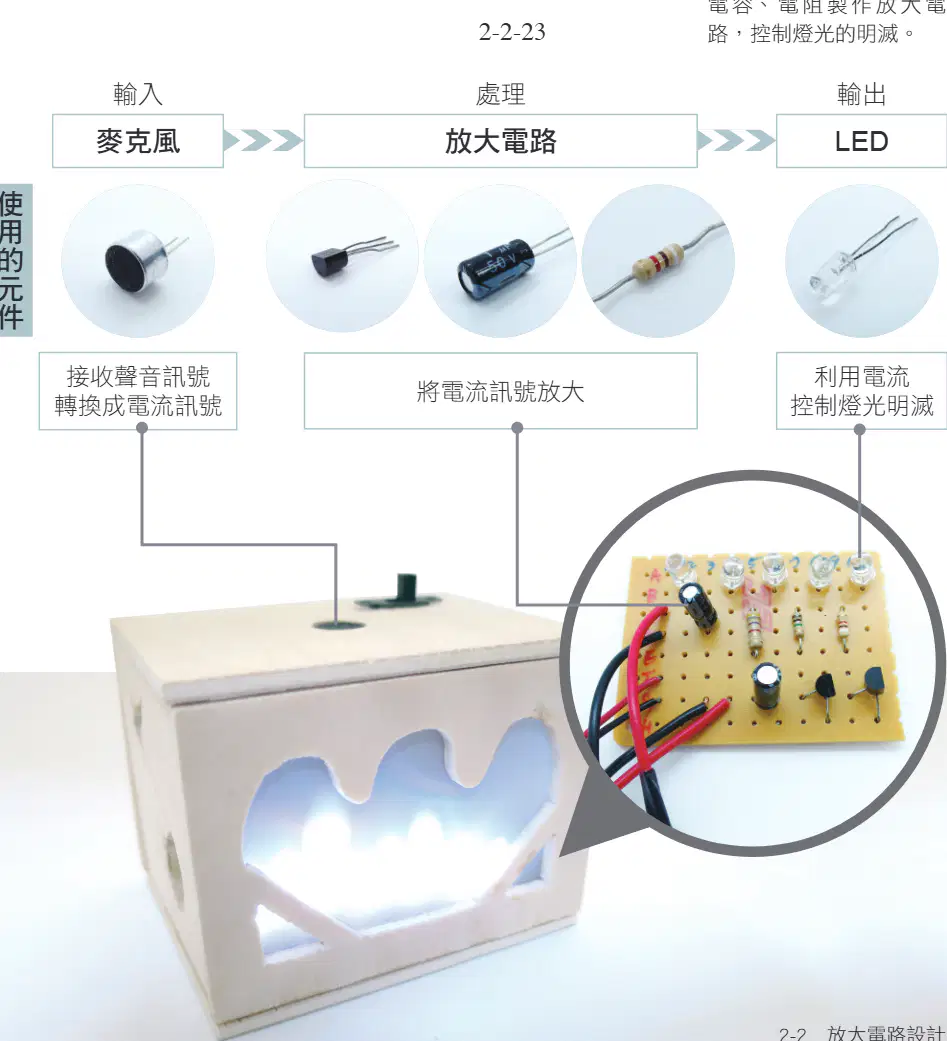

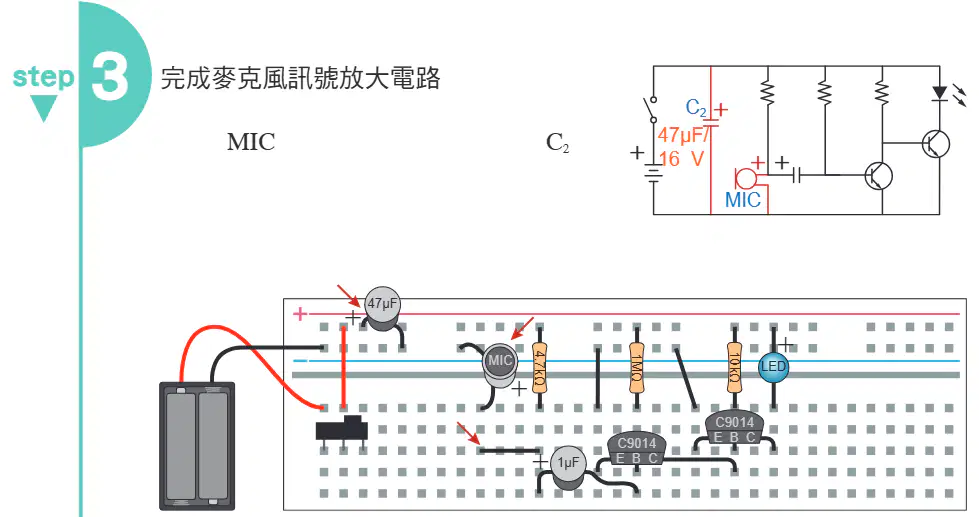

27.

在麥克風訊號放大電路中，哪一個元件用來接收聲音訊號？

a)

LED

b)

電池

c)

電容器

d)

麥克風

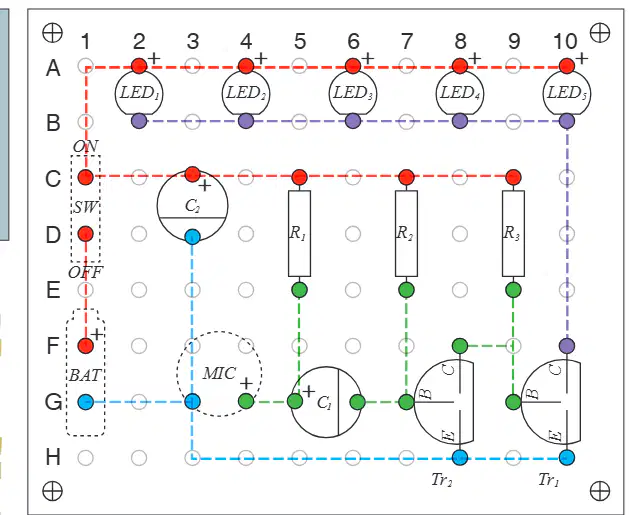

28.

在節奏派對燈電路中，哪一個元件會發光？

a)

電阻

b)

LED

c)

電容器

d)

電池

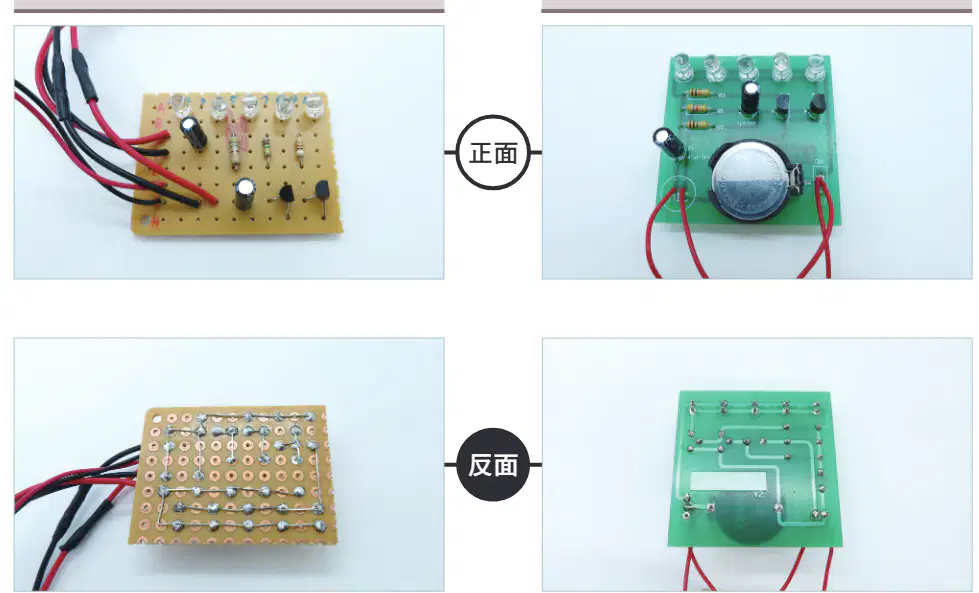

29.

什麼是萬用電路板的主要特點？

a)

需要自行焊接電路

b)

電路已經印刷好

c)

不需要任何連接

d)

只能用於特定電路

30.

印刷電路板的主要特點是什麼？

a)

需要自行焊接電路

b)

電路已經印刷好

c)

需要手動連接元件

d)

只能用於特定電路

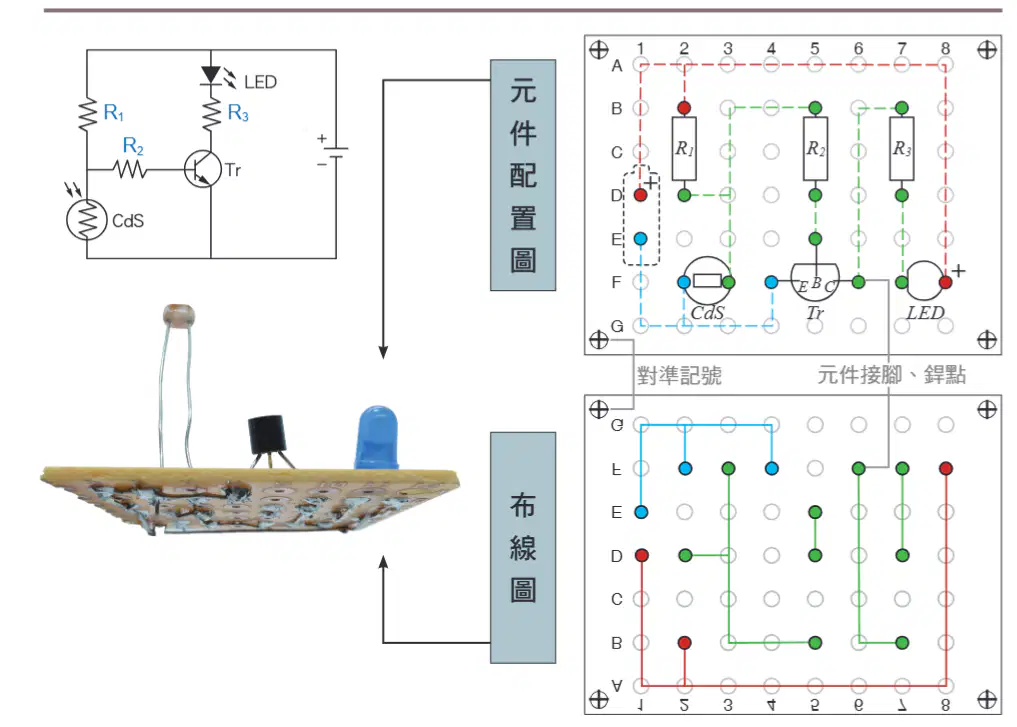

31.

在圖中，哪一個元件表示光敏電阻？

a)

LED

b)

R1

c)

CdS

d)

Tr

32.

在電路板上，元件應如何連接？

a)

直接安裝在電路板上

b)

使用導線連接

c)

使用膠水固定

d)

不需要連接

33.

在電路板上，如何正確安裝元件？

a)

直接插入電路板

b)

使用外接導線連接

c)

使用膠帶固定

d)

不需要安裝

34.

在電路板上畫出大致範圍後，應該使用什麼工具來切割出刻痕？

a)

鉛筆

b)

鋼尺

c)

美工刀

d)

螺絲起子

35.

在安裝電子元件時，應該如何避免元件傾斜？

a)

使用膠水固定

b)

輕輕搖晃元件

c)

將電路板翻面

d)

將類似元件一次安插好

36.

元件焊接的建議順序中，哪一個元件應該最先安裝？

a)

電阻

b)

電容

c)

LED

d)

外接元件

37.

在焊接電路板元件時，為了避免元件掉落，應該先做什麼？

a)

先焊接元件

b)

先用膠帶固定元件

c)

先剪短元件腳

d)

先測試電路

38.

在焊接過程中，為了避免短路，應該注意什麼？

a)

使用大量焊錫

b)

確保焊錫不接觸其他接點

c)

使用過多導線

d)

不使用輔助工具

39.

在焊接電路板時，為了確保電路不斷路，應該怎麼做？

a)

使用過多焊錫

b)

確保焊錫包覆元件接腳及銅箔

c)

不使用焊錫

d)

只焊接一部分

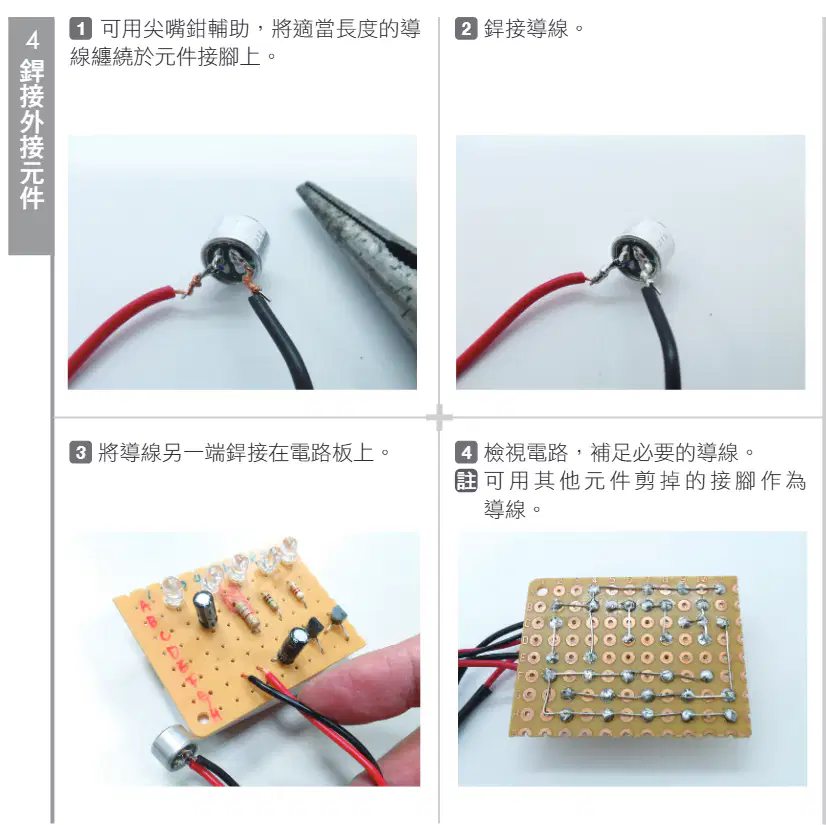

40.

在焊接導線時，哪一種工具可以用來輔助將導線纏繞於元件接腳上？

a)

鉗子

b)

鋸子

c)

錘子

d)

螺絲刀

41.

在電路板上，若有跨接需求，可以使用什麼樣的導線？

a)

帶有絕緣外皮的導線

b)

銅線

c)

鋼絲

d)

鋁線

42.

在使用夾具夾持接腳時，應避免什麼行為以防燙傷？

a)

直接接觸手持

b)

使用手套

c)

使用鉗子

d)

使用螺絲刀

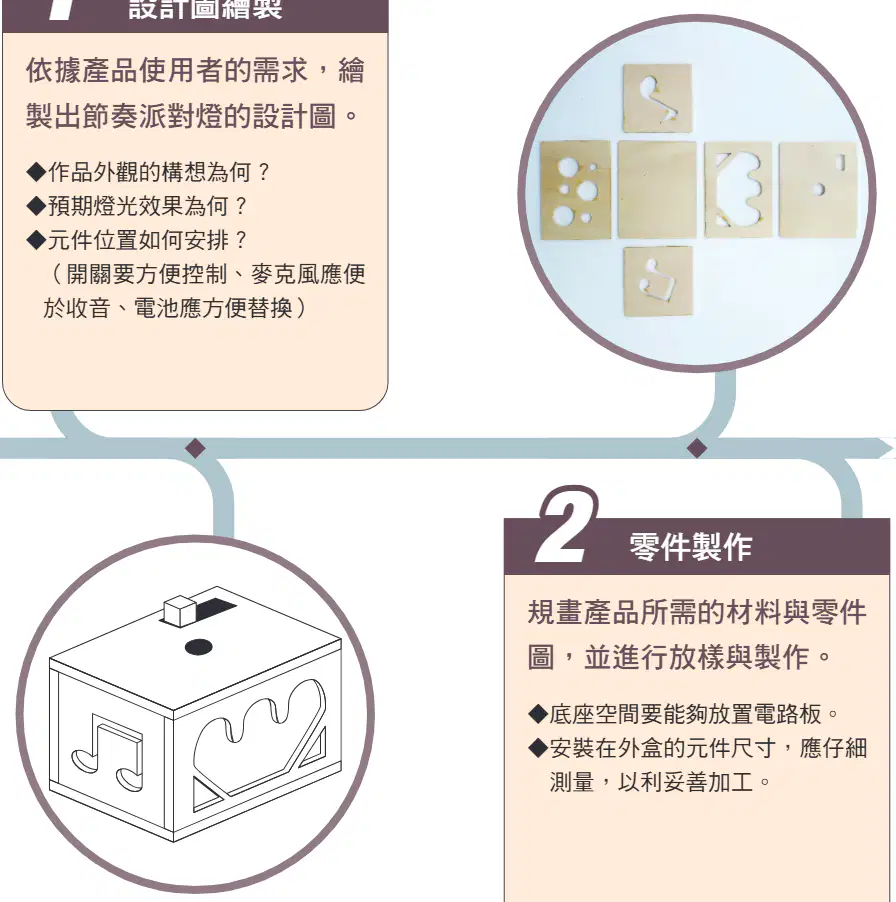

43.

在設計圖繪製中，應考慮哪些因素？

a)

作品外觀的構想

b)

預期經濟效果

c)

單位位置的安排

d)

產品的顏色選擇

44.

在零件製作中，為了安裝在外盒的元件尺寸，應該怎麼做？

a)

粗略測量

b)

依照經驗估計

c)

應仔細測量

d)

隨意選擇

45.

在作品組裝測試中，應檢查哪些功能？

a)

電路板功能是否正常，光影效果是否如預期

b)

產品的顏色是否正確

c)

產品的重量是否合適

d)

產品的價格是否合理

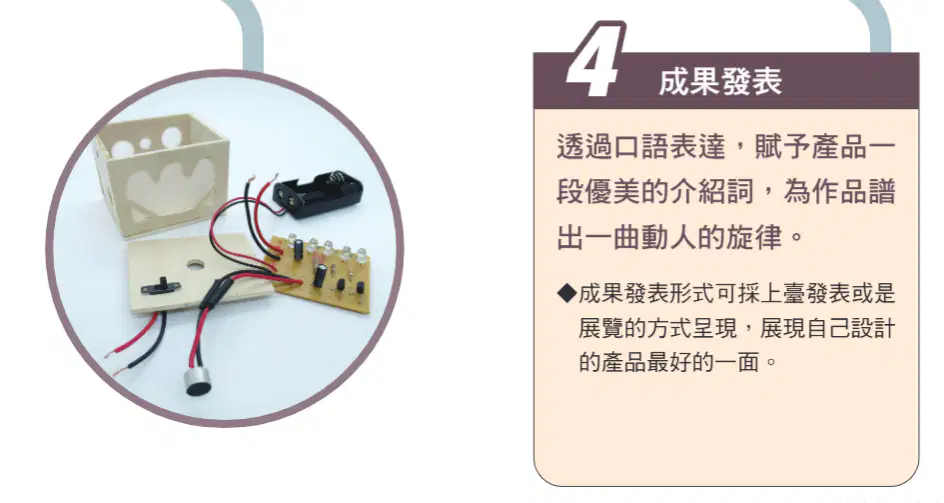

46.

在成果發表中，應如何展示產品？

a)

通過口語表達或展覽的方式

b)

通過寫作報告

c)

通過拍攝影片

d)

通過繪畫展示

47.

以下哪一項是電路功能問題的可能原因？

a)

電池電壓不足

b)

元件無法順利安裝

c)

外殼設計不佳

d)

燈光效果不佳

48.

外殼設計問題可能導致什麼情況？

a)

電路短路

b)

元件位置規畫不佳

c)

接線錯誤

d)

電池電壓不足

49.

以下哪一項不是電路功能問題的原因？

a)

布線圖繪製錯誤

b)

接線錯誤

c)

元件無法順利安裝

d)

元件接腳接錯

50.

當電池電壓不足時，電路會有什麼問題？

a)

電路會正常運作

b)

電路會過熱

c)

電路無法正常運作

d)

電路會短路

51.

如何檢查電池電壓是否足夠？

a)

用手觸摸電池

b)

使用電壓表檢查電壓

c)

觀察電池顏色

d)

聞電池的氣味

52.

布線圖製作錯誤會導致什麼問題？

a)

電路會加速運作

b)

電路無法運作

c)

電路會自動修正

d)

電路會變得更安全

53.

如何確認布線圖的正確性？

a)

只需檢查一次

b)

檢查「電路圖」與「布線圖」

c)

觀察電路板顏色

d)

聽電路運作聲音

54.

電路接錯會有什麼後果？

a)

電路會自動修復

b)

電路會加速運作

c)

電路無法運作

d)

電路會變得更安全
