WorksheetsTransmission I-Shift Series G (Advanced Volvo)
Total questions: 25
Worksheet time: 13mins
Apa nama komponen nomor 7...
CVU
EVU
Clutch cylinder
ACM

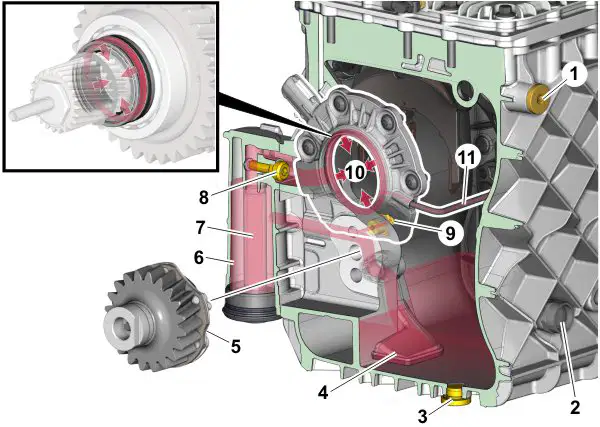

Apa nama komponen no 8...
Inlet oil distribution gallery (main shaft)
Suction pipe in oil sump
Bypass valve
Overflow valve

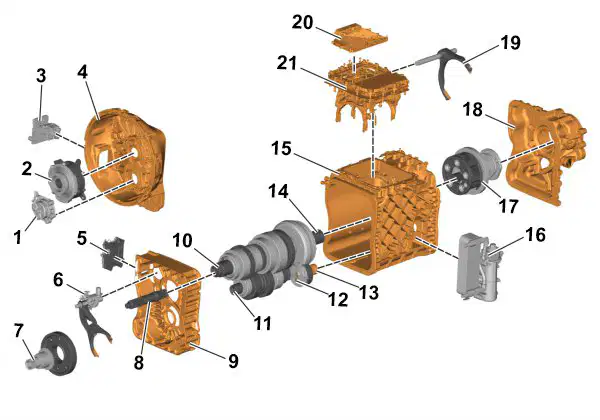

Apa nama komponen no 1...
Clutch cylinder
Countershaft brake
Countershaft extension
Outputshaft along with range gear
Poin berapa yang menunjukkan komponen overflow valve...
9
10
4
8

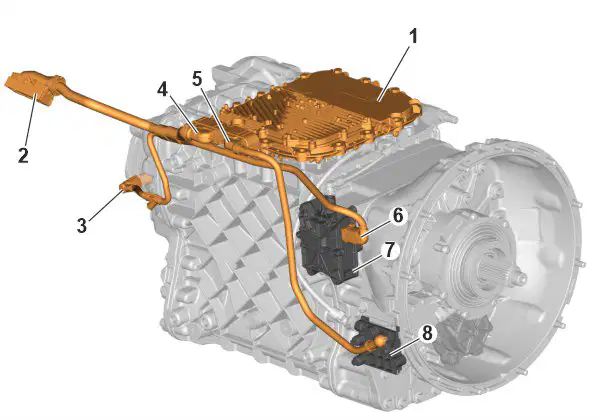

Apa nama komponen nomor 8
EVU
TECU
CVU
Exhaust port
Dari 2 kode transmisi berikut, manakah yang merupakan tipe transmisi overdrive
AT2512C
ATO2512C
Berapa lama waktu penggantian oli tranmisi standar volvo ketika menggunakan VDS
250 HM
500 HM
1000 HM
2500 HM
Oli SAE berapa yang digunakan pada transmisi
SAE 15W-40
SAE 50
SAE 140
SAE 85W-140

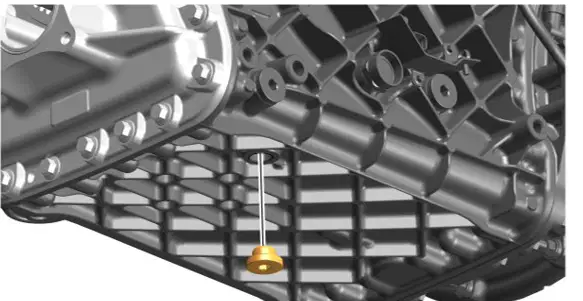

Berapa spesifikasi torque untuk draining plug transmisi
35 ± 5 Nm
40 ± 10 Nm
60 ± 10 Nm
25 ± 5 Nm
Pada menu test di VTT, function group berapa yang digunakan untuk pengecekan komponen yang berhubungan dengan gearbox/transmisi
FG. 1
FG. 2
FG. 3
FG. 4
Apa fungsi bypass valve pada oil distribution
Untuk mencegah terjadinya over pressure di pelumasan gearbox
Mencegah terjadinya kebuntuan filter transmisi
Apabila filter transmisi buntu sistem masih bisa terlumasi

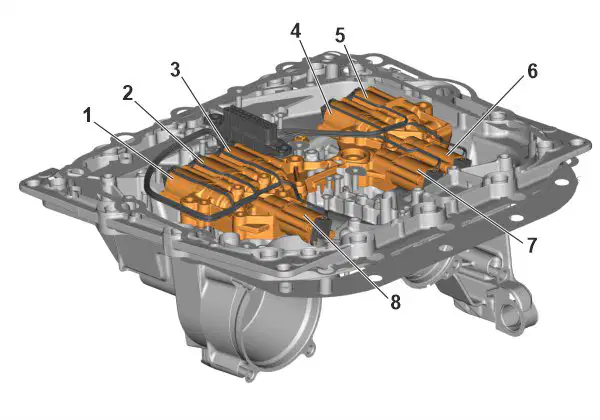

Solenoid berapa yang digunakan untuk enggaging sleeve gear low spliter
2
3
4
5
Dimana letak oil pump pada transmisi
Jadi satu dengan range gear
Terletak di mainshaft
Jadi satu dengan gear reverse idler

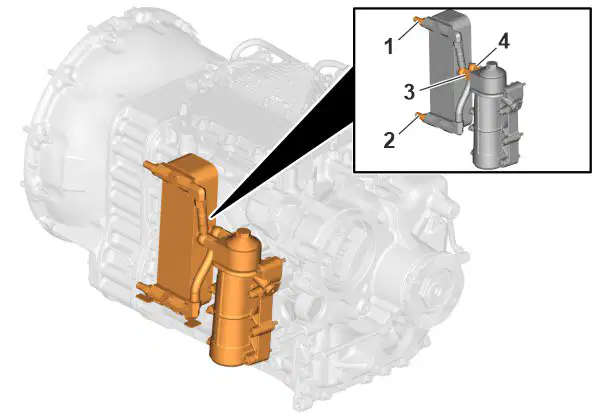

Nomor berapa yang menyatakan jalur oil inlet dan oil outlet ke oil cooler
1 dan 2
3 dan 2
3 dan 4
4 dan 2

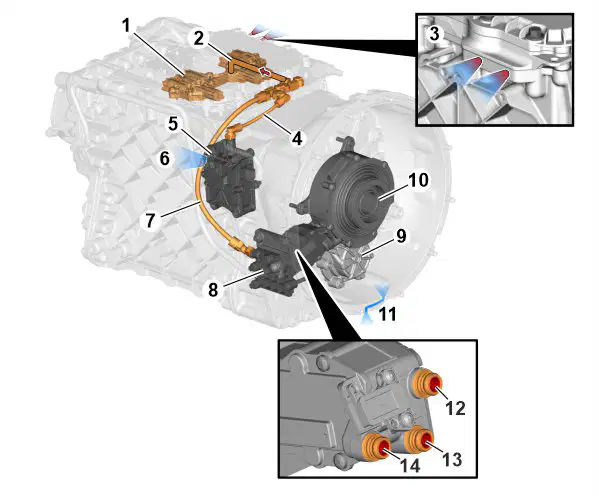

Port berapa yang digunakan sebagai input angin untuk countershaft break...
14
13
12
2

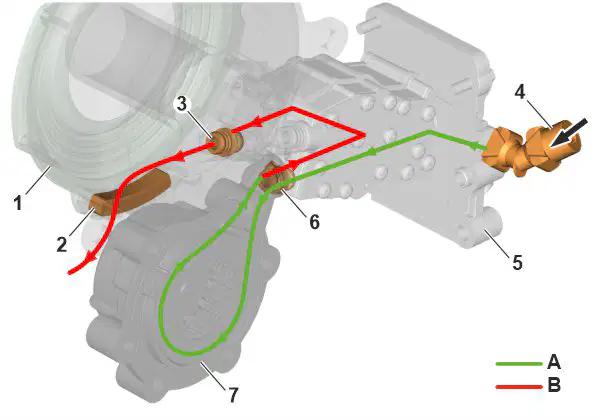

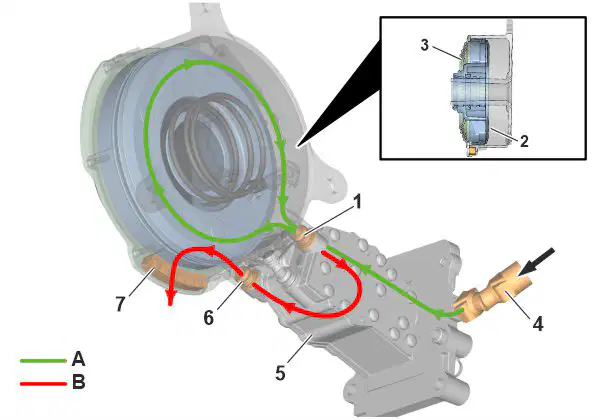

Pada saat kondisi apakah di port 1 clutch cylinder terdapat angin yang melaluinya...
Kondisi clutch enggaged
Kondisi clutch disenggaged
Apa fungsi komponen no 2...
Sebagai jalur keluar masuknya udara
Sebagai filtrasi udara yang akan dilepaskan keluar
Sebagai jalur angin menuju ke clutch cylinder
Berapa jumlah solenoid valve yang terdapat pada CVU transmisi I-Shift series G
3
4
5
6
Port berapa dari APM yang digunakan sebagai supply untuk angin di transmisi I-Shift
23
24
25
26
Komponen apa di dalam kabin yang dihilangkan pada transmission series G
GLU (Gear Lever Unit)
Gear selector switch module
Stalk module
HMIIOM

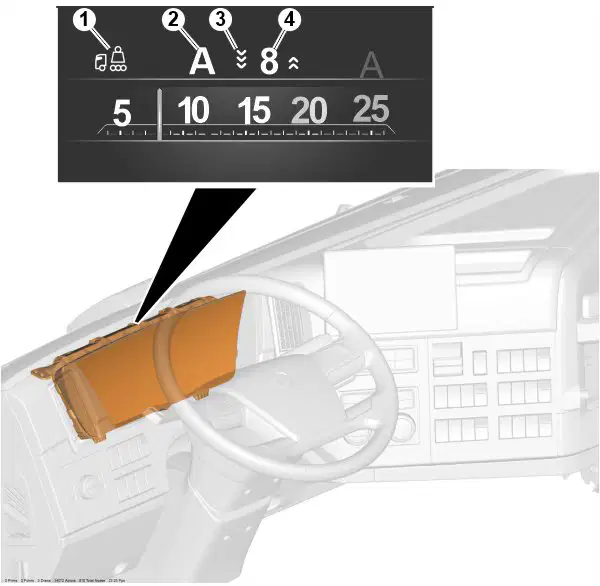

Arti point no 3 adalah...
Perintah menurunkan speed
Perintah menaikkan speed
Speed turun yang tersedia
Speed naik yang tersedia
Bagaimana cara mengaktifkan mode heavy duty untuk versi G
Menahan tombol mode selama 5 detik
Mengganti melalui tombol di steering
Menahan tombol mode selama 3 detik
Menekan singkat tombol mode sampai berpindah ke heavy duty
Berapa jumlah gear mundur yang disediakan ketika terinstall software ARSO-MSR
4
2
6
8
Mode driver mana yang memiliki software paling lengkap
DRM-BE AVO BAS
DRM-BE AVO-HD
DRM-E AVO BAS
DRM-BE AVO ENH

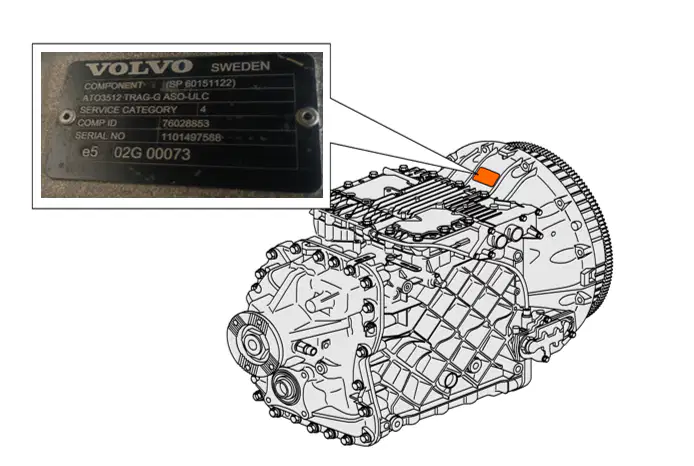

Apa arti kode angka 35 pada designation plate transmisi ATO3512G pada gambar...
Waktu pembuatan transmisi
Jumlah posisi gear maju pada transmisi
Maksimal torsi yang dapat ditanggung oleh transmisi
Maksimal power yang dapat diteruskan oleh transmisi
