WorksheetsArduino
Total questions: 49
Worksheet time: 31mins
Los bloques de código se escriben entre
llaves { }
paréntesis ( )
corchetes [ ]
El bloque void setup ()
Se ejecuta al finalizar el programa
Se ejecuta al inicio y al final del programa
Se ejecuta una vez al inicio de cada bucle de programa
Se ejecuta una sola vez; solo al principio del programa
El bloque void loop ()
se ejecuta una y otra vez mientras la placa tenga alimentación
Se ejecuta una vez al inicio para configurar entradas, salidas y variables
Es una parte de void setup () obligatoria si van a conectarse motores
La instrucción delay(1000);
Para el programa durante 1 segundo
Salta a la siguiente línea de programa y la ejecuta 1000 veces
Inicia un bucle de 1000 repeticiones
Detiene el programa durante 1000 segundos
¿Qué tenemos que escribir para declarar una entrada?
pinMode(2,OUTPUT);
pinMode(2,OUTPUT)
pinMode(2,INPUT);
pinMode(2,INPUT)
El voltaje habitual de los pines de entrada y salida es
3.3V
5V
12V
6V
La placa de arduino usada en esta sesion fue:
Nano
Uno
Leonardo
Mega
¿Cuantos pines de Entrada/Salida digital tiene la placa arduino uno?
10
19
21
13
Arduino es una plataforma basada en:
Hardware Libre y Software Propietario
Software Libre y Hardware Propietario
Hardware y Software Propietario
Hardware y Software Libre
Estos pines son:
Pines Digitales
Pines Analógicos
Pines PWM
Microcontrolador
Estos pines son:
Pines Digitales
Pines Analógicos
Pines PWM
Microcontrolador
Lo remarcado es:
Conector para fuente de alimentación externa
Conector USB
Botón de encendido
Este modelo de Arduino es:
Nano
UNO
Mega
Micro
¿Qué componente proporciona resistencia al girar una perilla?
Pulsador
Fotorresistencia
Potenciómetro
¿Qué componente cierra un circuito cuando se presiona?
Interruptor
Fotocelda
Pulsador
¿Qué necesita una LED para que no explote en el circuito?
¿Cuál es la placa programable que puede usar para crear circuitos interactivos?
El componente que emite luz de forma eficiente y con alto rendimiento se llama:
Placa de pruebas
LED
Resistencia eléctrica
La imagen que observa corresponde a la:
tarjeta Arduino
placa de pruebas
resistencia eléctrica
Se pueden cambiar los colores del cable en tinkercad?
Falso
Verdadero
El color de cable negro es para representar el polo negativo en una conexión de un circuito según lo explicado en clases?
Falso
Verdadero
En nombre correcto del siguiente componente es:
Pulsador
Resistencia
Interruptor deslizante
Interruptor básico
Que están realizando los siguientes bloques
Mantener el pin 5 encendido por un segundo y luego mantenerlo apagado por un segundo. Esto se repite en bucle ininterrumpidamente.
Mantener el pin 5 encendido por un segundo y luego mantenerlo apagado por un segundo. Esto se repite una sola vez.
Los bloques tienen un error y no realizan nada.
El valor recomendado para conectar este componente con un LED es:
1KΩ
200Ω
120Ω
220Ω
Tinkercad es una herramienta para
Trabajar con Arduino
Crear proyectos 3D
Ninguna
Ambas
¿Cuál es el pin de Arduino que tiene que estar en ALTA para que el verde esté encendido?
10
13
7
5
Se utiliza una resistencia en los proyectos que usan leds para
Aumentar la luminosidad
Disminuir el consumo del LED y alargar la vida
evitar que se estropeen
activar la corriente en el puerto
Para probar el funcionamiento del circuito electrónico diseñado, se debe escoger el botón:
Reproducir
Probar circuito
Detener simulación
Iniciar simulación
Tipo de cable que se utiliza para conectar de arduino para la protoboard, con las 2 puntas iguales:
Coaxial
Ethernet o red
cable electrico
Cable macho - macho
¿Que identifican estas 2 lineas en la protoboard?
la azul las estrellas, la roja el sol
azul el + la roja el x
azul - roja /
azul cielo verde hierba
azul - roja +
¿Para que se utiliza este dispositivo cuando se conecta a la tarjeta de Arduino?
Sensor de movimiento
Robotin
Sensor de distancia
Sensor de dolor de cabeza
¿Para que se utiliza este cable en Arduino?
para imprimir
para conectar la tarjeta de arduino a la computadora
para pasar wi fi
para encender una luz
¿Que representa esta imagen en arduino?
programa de Word
Programa de Excel
Programa de Acces
Códigos o programación de arduino
¿Como se le llama a las salidas negativas de la tarjeta de Arduino?
Pines
Resistencia
Led
GND
¿Este diagrama de conexión que nos permite hacer?
Imprimir datos
Encender la luz led
quemar la placa de arduino
mover un objeto
Para manejo de energia que representan las 2 patitas de la luz led?
la mas larga flash la corta circuito
la larga x y la corta /
las dos son negativas
la mas larga positivo y la mas corta negativa
Sus terminales se llaman...
Positivo y Negativo
Patitas
Ánodo y Cátodo
Terminal 1 y terminal 2
¿Para que nos sirve la protoboard?
Armar circuitos con componentes electronicos
Filtrar el paso del agua
Para testear el paso de energia
Alimentar de energia solar a un led
Su función es...
Un conductor de energia
Evitar que un LED se queme
Todas son correctas
Convierte la energía eléctrica en calor.
¿Como se los llama?
Enchufes
Conectores
Jumpers
Es el componente mas importante y se llama...
Controlador
Placa madre
Placa Arduino
Microcontrolador
¿Cual es la diferencia entre estas 2 entradas de alimentación?
Ninguna
Una recibe mas energía que la otra
En la entrada USB podemos cargar información
¿Como se llaman estos pines?¿Para que nos sirven?
Pines de conexión, sirven para dar energia
Pines de alimentación, sirven para dar energia
Pines digitales y analógicos, sirven para transmitir y recbir y información
No son pines, no sirven.
Como se llama este componente
Boton Push
led
arduino
lcd

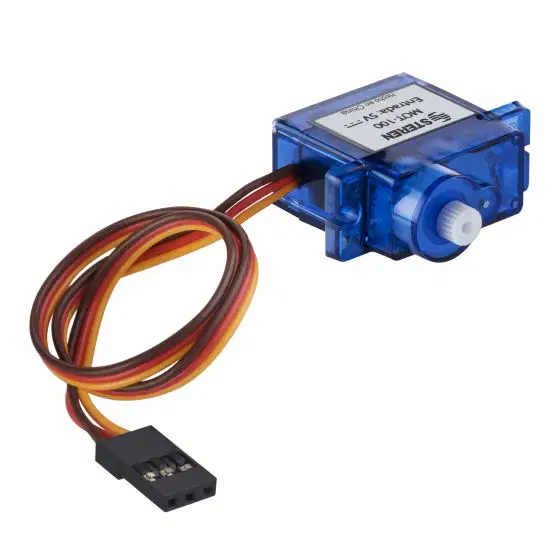

Como se llama este componente
led
breadboard
arduino
servomotor
que significa delay
tiempo de espera
apagar
encender
Ninguna de las anteriores
que hace digitalWrite(led, HIGH);
Encender un led
Apagar un led
Ninguna de las anteriores
Como se llama este componente
Buzzer
led
resistencia
potenciometro
que hace este codigo pinMode(led, OUTPUT)
Se establece el pin en modo salida
Se establece el pin en modo entrada
Ninguna de las anteriores
