Latihan Dial Indikator

Total questions: 85

Worksheet time: 54mins

Name
Class
Date
1.

Alat ukur diatas dinamakan

a)

dial indikator

b)

dial bore gauge

c)

mikrometer

d)

jangka sorong

e)

mistar baja

2.

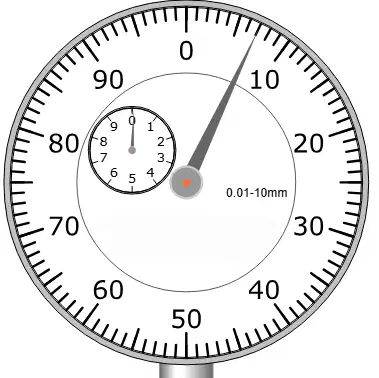

Berapakah hasil pengukuran dial indikator disamping?

a)

0.84 mm

b)

1.84 mm

c)

84.5 mm

d)

80 mm

e)

85 mm

3.

alat ukur yang digunakan untuk mengukur keolengan suatu poros ditunjukkan oleh gambar....

a)
b)
c)
d)
e)
4.

Alat ukur mekanik yang berfungsi untuk mengukur kerataan permukaan bidang datar, kebulatan sebuah poros dan kerataan permukaan dinding silinder adalah ... .

a)

Dial Indicator

b)

Dial Bore Gauge

c)

Silinder Bore Gauge

d)

Magnetic Stand

5.

Bagian dial gauge yang berfungsi untuk kalibrasi (menempatkan skala jarum panjang pada angka nol) adalah .... .

a)

Stem

b)

Outer Ring

c)

Spindle

d)

Gauge Beam Lock

6.

Hasil ukur dari dial indikator pada gambar adalah ... .

a)

32,26 mm

b)

1,26 mm

c)

3,26 mm

d)

3,26 cm

7.

Hasil pengukuran dial indikator pada gambar adalah ... .

a)

1,49

b)

1,49 mm

c)

14,9 mm

d)

0,49 mm

8.

Gambar di atas ini merupakan tahapan pengukuran menggunakan dial indicator pada tahap ?

a)

memeriksa eksentrisitas

b)

memeriksa kebulatan poros

c)

memeriksa kesejajaran bidang

d)

pemeriksaan besar sudut

9.

Dial indikator di atas sedang melakukan pengukuran apa ?

a)

keovalan permukaan

b)

diameter benda

c)

kemiringan permukaan

d)

Kerataan permukaan

10.

Bagian dial bore gauge yang berfungsi untuk menambah panjang bidang sentuh pada silinder yang akan diukur adalah ... .

a)

b. Replacement Rod

b)

a. Measuring Point

c)

a. Replacement Rod

d)

b. Replacement Washer

11.

Sesuai nomor urut, apa nama-nama kepingan alat ukur di atas ini...

a)

dial gauge, tangkai gauge, washer, rod/anvil

b)

rod/anvil, dial gauge, tangkai gauge, washer

c)

washer, dial gauge, rod/anvil, tangkai gauge

d)

rod/anvil, washer, dial gauge, tangkai gauge

12.

Berapakah hasil pengukuran dial indikator disamping?

a)

0.84 mm

b)

1.84 mm

c)

84.5 mm

d)

80 mm

e)

85 mm

13.

Berapakah hasil pengukuran dial indikator disamping?

a)

3.06 mm

b)

0.06 mm

c)

3.60 mm

d)

6.30 mm

e)

3.5 mm

14.

Hasil pembacaannya adalah ...

a)

2,10 mm

b)

3,10 mm

c)

3,10 inch

d)

2,10 inch

15.

Berapa nilai hasil ukuran pada gambar dibawah ini ?

a)

0.43 mm

b)

7.42 mm

c)

0.58 mm

d)

6.42 mm

16.

Sebutkan aplikasi alat ukur Magnetic Base & Dial Gauge ?

a)

- Run Out

- Backlash

- Clearance

- Thickness

b)

- End Play

- Run Out

- Diameter

- Backlash

c)

- Backlash

- End Play

- Run Out

- Bending

d)

- Bending

- Thickness

- End Play

- Diameter

17.

Apa nama proses pengukuran pada gambar berikut ini ?

a)

Run Out

b)

Backlash

c)

End Play

d)

Bending

18.

Proses pengukuran kebengkokan materail, contoh nya pada camshaft, kemudian pada alat ukur dial indicator menunjukan posisi jarum seperti pada gambar berikut ini ?

a)

0.28 mm

b)

0.18 mm

c)

4.18 mm

d)

0.90 mm

19.

Hasil Pengukuran dial indicator tersebut adalah….

a)

0,014mm

b)

0,14mm

c)

0,86mm

d)

0,086mm

e)

14,0mm

20.

Hasil Pengukuran dial indicator tersebut adalah….

a)

1,72mm

b)

28,1mm

c)

0,128mm

d)

1,028mm

e)

1,28mm

21.

Alat bantu untuk memegang dial gauge saat pengukuran agar tidak bergerak adalah ...

a)

Stand statif

b)

V-Block

c)

Ragum

d)

Jepitan

e)

Magnet stand

22.

Diketahui ketelitian sebuah dial gauge adalah 0.01 mm. Jika jarum panjang berputar dari titik "0" kembali ke titik "0", maka hasil pengukurannya adalah ...

a)

10 mm

b)

1 mm

c)

0.1 mm

d)

100 mm

e)

0.01 mm

23.

Diketahui diameter silinder adalah 51.36 mm, maka ukuran rod dan washer yang tepat digunakan adalah ...

a)

50 rod dan 2 washer

b)

50 rod dan 1 washer

c)

50 rod dan 3 washer

d)

50 rod dan 0 washer

e)

55 rod dan 0 washer

24.

Alat ukur yang dapat digunakan untuk mengukur keausan dalam sebuah silinder adalah ...

a)

Vernier Caliper

b)

Dial Gauge

c)

Micrometer

d)

Dial indicator

e)

Cylinder Bore Gauge

25.

Apa nama alat ukur pada gambar ini?

a)

Cylinder Bore Gauge

b)

Rod

c)

Dial Gauge

d)

Micrometer

e)

Vernier Caliper

26.

Fungsi utama dial indikator adalah …

a)

Mengukur panjang benda kerja

b)

Mengukur perbedaan atau penyimpangan kecil pada permukaan

c)

Mengukur berat benda kerja

d)

Menentukan sudut kemiringan benda

27.

Satuan yang biasanya digunakan pada skala dial indikator adalah …

a)

Newton

b)

Derajat

c)

Ampere

d)

Milimeter (mm)

28.

Bagian dial indikator yang berfungsi sebagai penunjuk hasil pengukuran adalah …

a)

Baut pengunci

b)

Bezel

c)

Jarum indikator

d)

Spindle

29.

Komponen yang bergerak naik turun saat dial indikator digunakan adalah …

a)

Bezel

b)

Jarum kecil

c)

Spindle / plunger

d)

Skala utama

30.

Dial indikator sering digunakan untuk memeriksa …

a)

Kebulatan poros / run-out

b)

Kerapatan bahan bakar

c)

Kekerasan material

d)

Arus listrik

31.

Pada dial indikator, jarum panjang menunjukkan …

a)

Satuan utama dalam mm

b)

Hasil pengukuran besar

c)

Hasil pengukuran kecil / ketelitian

d)

Posisi nol

32.

Bagian dial indikator yang bisa diputar untuk menyetel jarum ke posisi nol adalah …

a)

Skala kecil

b)

Bezel

c)

Spindle

d)

Tuas pengunci

33.

Dial indikator biasanya digunakan bersama …

a)

Magnetic stand (penyangga magnet)

b)

Mikrometer sekrup

c)

Vernier caliper

d)

Jangka sorong digital

34.

Ketelitian dial indikator umumnya mencapai …

a)

1 mm

b)

0,1 mm

c)

10 mm

d)

0,01 mm

35.

Jika jarum besar dial indikator berputar satu putaran penuh, jarum kecil akan …

a)

Tidak bergerak

b)

Bergerak satu skala

c)

Bergerak mundur

d)

Bergerak cepat ke kanan

36.

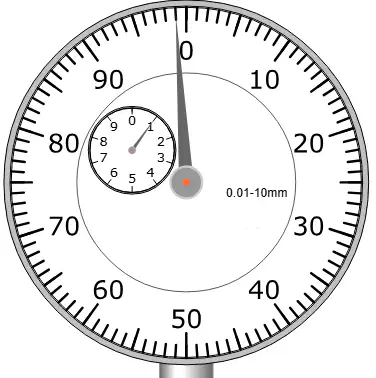

Berapa hasil pengukuran dari gambar tersebut...

(a)

37.

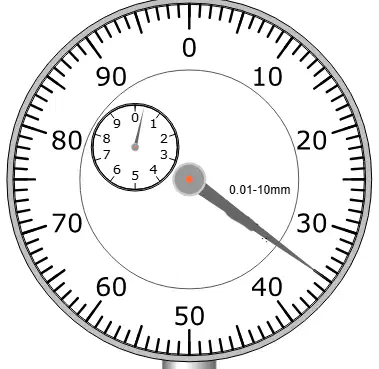

Berapa hasil pengukuran dari gambar tersebut...

(a)

38.

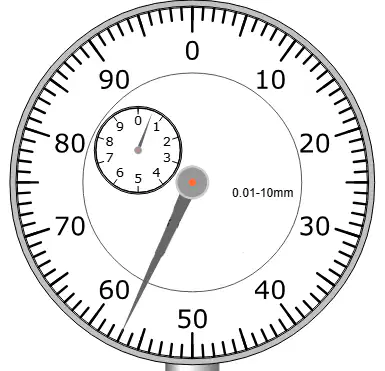

Berapa hasil pengukuran dari gambar tersebut...

(a)

39.



(a)

40.

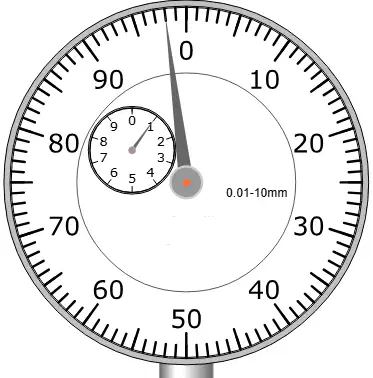

Berapa hasil pengukuran dari gambar tersebut...

(a)

41.

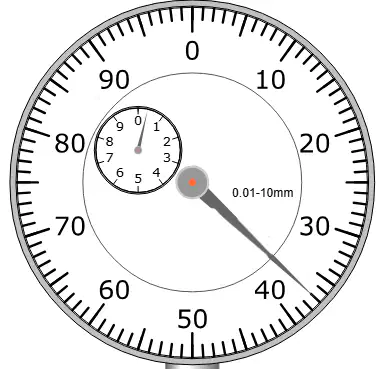

Berapa hasil pengukuran dari gambar tersebut...

(a)

42.

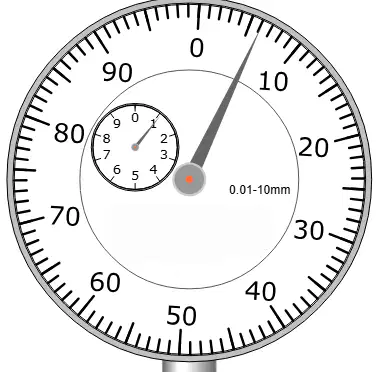

Berapa hasil pengukuran dari gambar tersebut...

(a)

43.

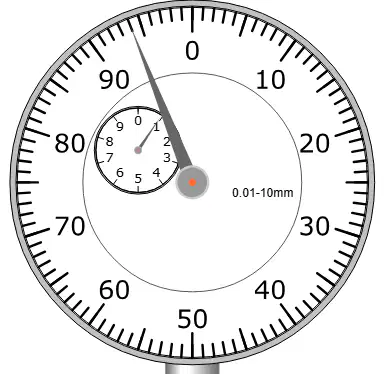

Berapa hasil pengukuran dari gambar tersebut...

(a)

44.

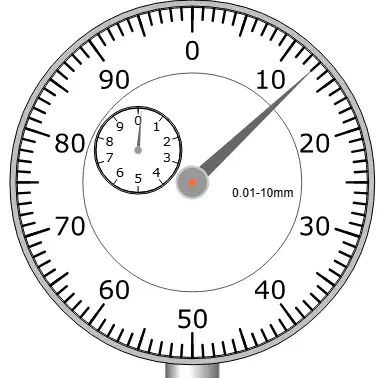

Berapa hasil pengukuran dari gambar tersebut...

(a)

45.

Berapa hasil pengukuran dari gambar tersebut...

(a)

46.

Fungsi utama dial indikator adalah …

a)

Mengukur panjang benda kerja

b)

Mengukur perbedaan atau penyimpangan kecil pada permukaan

c)

Mengukur berat benda kerja

d)

Menentukan sudut kemiringan benda

47.

Satuan yang biasanya digunakan pada skala dial indikator adalah …

a)

Newton

b)

Derajat

c)

Ampere

d)

Milimeter (mm)

48.

Bagian dial indikator yang berfungsi sebagai penunjuk hasil pengukuran adalah …

a)

Baut pengunci

b)

Bezel

c)

Jarum indikator

d)

Spindle

49.

Komponen yang bergerak naik turun saat dial indikator digunakan adalah …

a)

Bezel

b)

Jarum kecil

c)

Spindle / plunger

d)

Skala utama

50.

Dial indikator sering digunakan untuk memeriksa …

a)

Kebulatan poros / run-out

b)

Kerapatan bahan bakar

c)

Kekerasan material

d)

Arus listrik

51.

Pada dial indikator, jarum panjang menunjukkan …

a)

Satuan utama dalam mm

b)

Hasil pengukuran besar

c)

Hasil pengukuran kecil / ketelitian

d)

Posisi nol

52.

Bagian dial indikator yang bisa diputar untuk menyetel jarum ke posisi nol adalah …

a)

Skala kecil

b)

Bezel

c)

Spindle

d)

Tuas pengunci

53.

Dial indikator biasanya digunakan bersama …

a)

Magnetic stand (penyangga magnet)

b)

Mikrometer sekrup

c)

Vernier caliper

d)

Jangka sorong digital

54.

Ketelitian dial indikator umumnya mencapai …

a)

1 mm

b)

0,1 mm

c)

10 mm

d)

0,01 mm

55.

Jika jarum besar dial indikator berputar satu putaran penuh, jarum kecil akan …

a)

Tidak bergerak

b)

Bergerak satu skala

c)

Bergerak mundur

d)

Bergerak cepat ke kanan

56.

Berapa hasil pengukuran dari gambar tersebut...

(a)

57.

Berapa hasil pengukuran dari gambar tersebut...

(a)

58.

Berapa hasil pengukuran dari gambar tersebut...

(a)

59.



(a)

60.

Berapa hasil pengukuran dari gambar tersebut...

(a)

61.

Berapa hasil pengukuran dari gambar tersebut...

(a)

62.

Berapa hasil pengukuran dari gambar tersebut...

(a)

63.

Berapa hasil pengukuran dari gambar tersebut...

(a)

64.

Berapa hasil pengukuran dari gambar tersebut...

(a)

65.

Berapa hasil pengukuran dari gambar tersebut...

(a)

66.

Alat ukur diatas dinamakan

a)

dial indikator

b)

dial bore gauge

c)

mikrometer

d)

jangka sorong

e)

mistar baja

67.

Berapakah hasil pengukuran dial indikator disamping?

a)

0.84 mm

b)

1.84 mm

c)

84.5 mm

d)

80 mm

e)

85 mm

68.

alat ukur yang digunakan untuk mengukur keolengan suatu poros ditunjukkan oleh gambar....

a)
b)
c)
d)
e)
69.

Alat ukur mekanik yang berfungsi untuk mengukur kerataan permukaan bidang datar, kebulatan sebuah poros dan kerataan permukaan dinding silinder adalah ... .

a)

Dial Indicator

b)

Dial Bore Gauge

c)

Silinder Bore Gauge

d)

Magnetic Stand

70.

Bagian dial gauge yang berfungsi untuk kalibrasi (menempatkan skala jarum panjang pada angka nol) adalah .... .

a)

Stem

b)

Outer Ring

c)

Spindle

d)

Gauge Beam Lock

71.

Hasil ukur dari dial indikator pada gambar adalah ... .

a)

32,26 mm

b)

1,26 mm

c)

3,26 mm

d)

3,26 cm

72.

Hasil pengukuran dial indikator pada gambar adalah ... .

a)

1,49

b)

1,49 mm

c)

14,9 mm

d)

0,49 mm

73.

Gambar di atas ini merupakan tahapan pengukuran menggunakan dial indicator pada tahap ?

a)

memeriksa eksentrisitas

b)

memeriksa kebulatan poros

c)

memeriksa kesejajaran bidang

d)

pemeriksaan besar sudut

74.

Dial indikator di atas sedang melakukan pengukuran apa ?

a)

keovalan permukaan

b)

diameter benda

c)

kemiringan permukaan

d)

Kerataan permukaan

75.

Bagian dial bore gauge yang berfungsi untuk menambah panjang bidang sentuh pada silinder yang akan diukur adalah ... .

a)

b. Replacement Rod

b)

a. Measuring Point

c)

a. Replacement Rod

d)

b. Replacement Washer

76.

Sesuai nomor urut, apa nama-nama kepingan alat ukur di atas ini...

a)

dial gauge, tangkai gauge, washer, rod/anvil

b)

rod/anvil, dial gauge, tangkai gauge, washer

c)

washer, dial gauge, rod/anvil, tangkai gauge

d)

rod/anvil, washer, dial gauge, tangkai gauge

77.

Berapakah hasil pengukuran dial indikator disamping?

a)

0.84 mm

b)

1.84 mm

c)

84.5 mm

d)

80 mm

e)

85 mm

78.

Berapakah hasil pengukuran dial indikator disamping?

a)

3.06 mm

b)

0.06 mm

c)

3.60 mm

d)

6.30 mm

e)

3.5 mm

79.

Hasil pembacaannya adalah ...

a)

2,10 mm

b)

3,10 mm

c)

3,10 inch

d)

2,10 inch

80.

Berapa nilai hasil ukuran pada gambar dibawah ini ?

a)

0.43 mm

b)

7.42 mm

c)

0.58 mm

d)

6.42 mm

81.

Sebutkan aplikasi alat ukur Magnetic Base & Dial Gauge ?

a)

- Run Out

- Backlash

- Clearance

- Thickness

b)

- End Play

- Run Out

- Diameter

- Backlash

c)

- Backlash

- End Play

- Run Out

- Bending

d)

- Bending

- Thickness

- End Play

- Diameter

82.

Apa nama proses pengukuran pada gambar berikut ini ?

a)

Run Out

b)

Backlash

c)

End Play

d)

Bending

83.

Proses pengukuran kebengkokan materail, contoh nya pada camshaft, kemudian pada alat ukur dial indicator menunjukan posisi jarum seperti pada gambar berikut ini ?

a)

0.28 mm

b)

0.18 mm

c)

4.18 mm

d)

0.90 mm

84.

Hasil Pengukuran dial indicator tersebut adalah….

a)

0,014mm

b)

0,14mm

c)

0,86mm

d)

0,086mm

e)

14,0mm

85.

Hasil Pengukuran dial indicator tersebut adalah….

a)

1,72mm

b)

28,1mm

c)

0,128mm

d)

1,028mm

e)

1,28mm

Similar Resources on Wayground

Kuis Geografi Laut

80 questions

Kuis Geografi Laut

quiz

Worksheet

•

10th Grade

LATIHAN BAHASA BAB 1

90 questions

LATIHAN BAHASA BAB 1

quiz

Worksheet

•

6th Grade - University

Robotics Final Review

89 questions

Robotics Final Review

quiz

Worksheet

•

10th - 12th Grade

Try Out PBJ Perpres 12 Tahun 2021

90 questions

Try Out PBJ Perpres 12 Tahun 2021

quiz

Worksheet

•

1st - 12th Grade

scm , k3 & 5 R

87 questions

scm , k3 & 5 R

quiz

Worksheet

•

10th Grade

Quiz về súng tiểu liên AK

84 questions

Quiz về súng tiểu liên AK

quiz

Worksheet

•

10th Grade

Pedagogik PPG Q3 2019

80 questions

Pedagogik PPG Q3 2019

quiz

Worksheet

•

1st - 10th Grade

PAT Bahasa Indonesia X 2024

80 questions

PAT Bahasa Indonesia X 2024

quiz

Worksheet

•

10th Grade
