Worksheets15 - STATIQUE : Résolution analytique
Total questions: 10
Worksheet time: 5mins
1 - Quelle est la signification de BAMESI
Bureau d'Analyse et de Montages d'Etudes pour le Suivi Industrielle
Bilan des Actions Mécaniques Ecologiques au Système Isolé
Boîte des Actions Mécaniques Extérieures au Système Isolé
Bilan des Actions Mécaniques Extérieures au Système Isolé

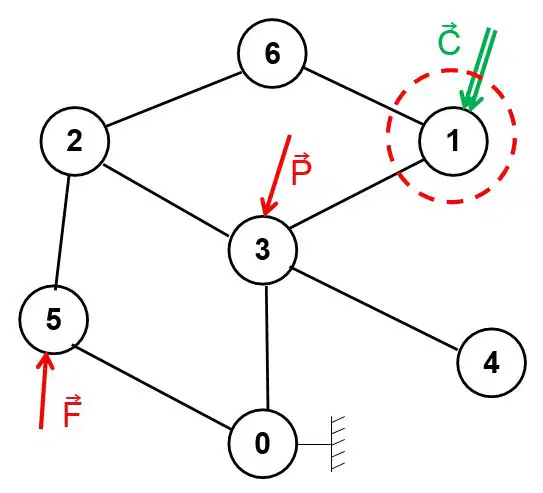

2 - A partir du solide isolé ci-contre, combien recense-t-on d'actions mécaniques ?
4
3
2
1
3 - Combien y-a-t-il d'inconnues statiques en sachant que le couple C est connu ?
Aucune
5
13
18

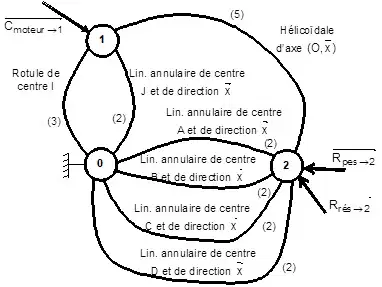

4 - Qu'est-ce qui ne doit pas figurer sur un graphe de structure pour traiter un problème de statique ?
Les liaisons élémentaires
Les actions mécaniques
Les mobilités des liaisons
Les inconnues statiques des liaisons
5 - Quelle est la signification de P.F.S. ?
Principe Fondamentale de la Stabilité
Principe Fondamentale de la Statique
Principe Fonctionnelle de la Statique
Problème Franchement Sans fin

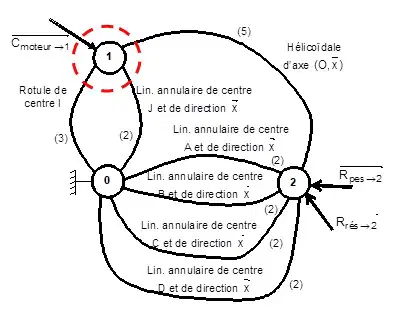

6 - Quelle est la forme torsorielle du P.F.S. pour l'isolement du solide ci-contre ?

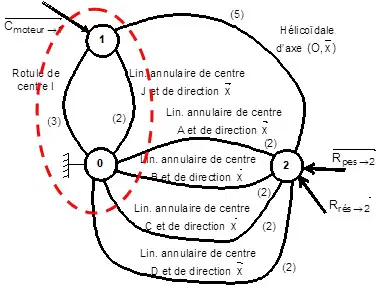

7 - A l'aide des équations ci-contre, déterminer quel solide est isolé et en quel point ?
Solide 5 au point Q
Solide 3 au point M
Solide 12 au point N
Solide 4 au point L
8 - Trouver la relation vectorielle du théorème du moment résultant pour l'isolement du solide 1.
9 - Pour un plan de symétrie (O, x, z) , quelle doit être la forme des torseurs des actions mécaniques ?
10 - Le système admet un plan de symétrie (O, y , z ), quelles sont les équations utilisables pour la résolution d'un problème de statique?
Equations de la résultante sur l'axe x et y
Equation du moment sur l'axe z
Equations de la résultante sur l'axe y et z
Equation du moment sur l'axe x
Equation de la résultante sur l'axe y
Equation du moment sur l'axe x et z
Equations de la résultante sur l'axe x et z
Equation du moment sur l'axe y
