WorksheetsAsas Motor DC dan AC 1
Total questions: 12
Worksheet time: 6mins

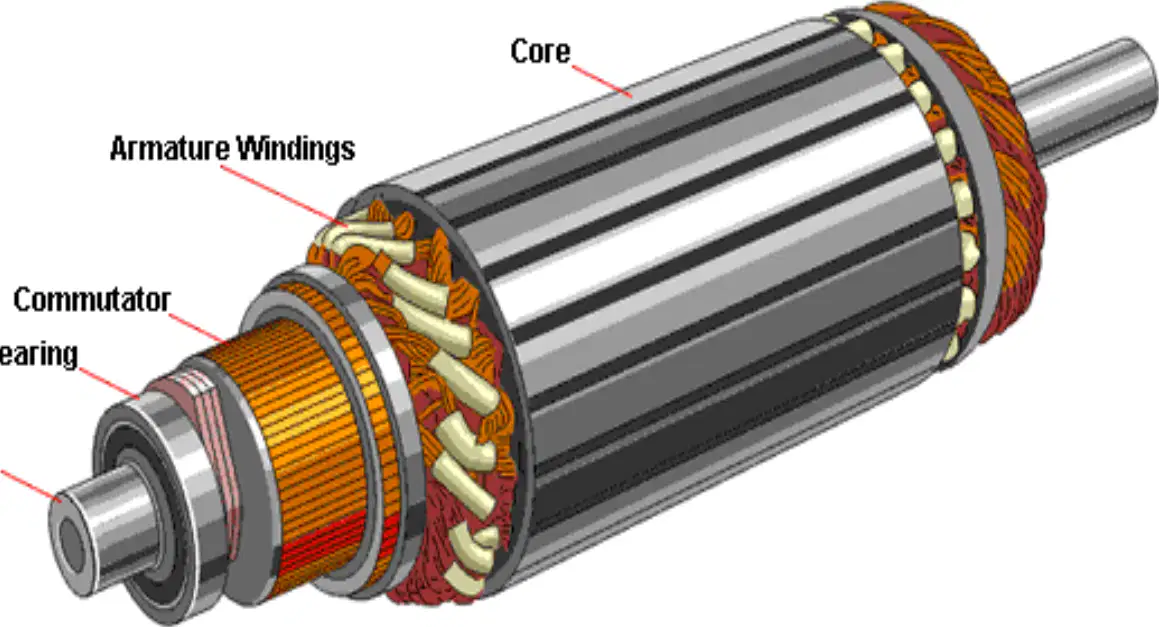

Namakan komponen yang ditunjukkan dalam gambar.
Rotor/Angker/Armature
Stator
Transformer
Generator
Apakah peranan utama "Commutator" dalam rotor/angker?
Menghubungkan arus dari berus karbon ke belitan medan rotor
Menyokong struktur rotor
Menghasilkan medan magnet
Mengurangkan geseran pada bearing

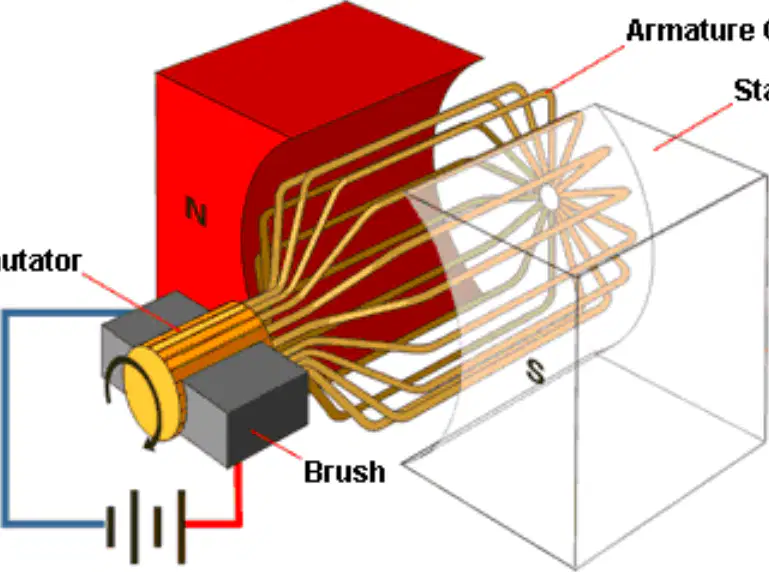

Apakah dua bahagian utama motor DC?
Stator dan Rotor
Magnet kekal dan Voltan DC
Berus karbon dan Komutator
Belitan wayar dan Voltan AC
Apakah nama lain bagi rotor dalam motor DC?
Stator
Komutator
Angker
Berus karbon
Namakan jenis motor AT ini?
Motor siri
Motor pirau
Motor majmuk
Motor magnet kekal
Apakah kelebihan utama motor majmuk?
Mempunyai kelajuan yang tidak tetap.
Mempunyai daya kilas yang rendah.
Mempunyai daya kilas tinggi dan kelajuan tetap bila berbeban.
Tidak sesuai untuk alat-alat yang memerlukan kelajuan tetap.
Motor DC jenis Pirau sesuai digunakan untuk aplikasi berikut:
Kren
Mesin larik
Mesin pengisar
Mesin pemotong
Apakah konsep utama yang membolehkan Motor AC berfungsi dan merangkumi sebahagian besar jenis motor AC, termasuk motor aruhan 3 fasa?
Prinsip Magnet Kekal
Hukum Tangan Kiri Fleming
Konsep Aruhan (Induction)
Pertukaran Arah Arus DC
Motor aruhan 3 fasa boleh dikelaskan kepada dua jenis berdasarkan rotornya. Apakah dua jenis rotor yang disebutkan?
Rotor Magnet Kekal dan Rotor Belitan
Rotor Aruhan dan Rotor Segerak
Rotor Sangkar Tupai
Rotor Siri dan Rotor Pirau
Dalam motor fasa tunggal jenis Resistance-Start, bagaimana peralihan fasa elektrik antara arus dalam belitan utama (main winding) dan belitan permulaan (auxiliary winding) diperoleh?
Dengan menyambung kapasitor secara siri pada belitan permulaan.
Dengan menggunakan motor segerak.
Dengan membalikkan kekutuban bekalan AC.
Dengan menjadikan galangan (impedance) belitan tidak sama.
Antara yang berikut, manakah yang merupakan salah satu kelebihan utama Motor AC berbanding jenis motor lain?
Kos pembinaan yang sangat rendah.
Tork permulaan yang sangat tinggi dalam semua jenis.
Memerlukan penjagaan yang kerap untuk prestasi optimum.
Tahan lama dan tidak memerlukan penjagaan yang kerap.
Apakah tujuan utama Konfigurasi sambungan Bintang (Star/Y) pada motor tiga fasa ?
Membenarkan motor beroperasi pada voltan dan arus penuh.
Menghasilkan tork permulaan yang lebih tinggi.
Merendahkan arus permulaan dan voltan untuk melindungi motor daripada arus masuk yang tinggi.
Mengasingkan belitan utama daripada belitan sekunder
