WorksheetsPemeliharaan Kelistrikan Kendaraan Ringan
Total questions: 10
Worksheet time: 5mins
Apa langkah yang benar dalam menggunakan multimeter analog untuk menguji kontinuitas rangkaian elektronik dan mengapa kalibrasi sebelum pengujian penting?
Langsung hubungkan test lead ke rangkaian tanpa kalibrasi, lalu baca hasil pada skala.
Pastikan multimeter dikalibrasi dengan zero ohm adjusting knob, atur saklar ke posisi ohm, hubungkan test lead ke kedua titik rangkaian, dan amati pergerakan jarum; kalibrasi penting agar hasil pengukuran tidak meleset.
Atur saklar ke posisi volt, hubungkan test lead ke rangkaian, dan baca hasil pada skala.
Gunakan test lead tanpa memperhatikan posisi saklar, lalu baca hasil pada skala.
Jelaskan bagaimana penggunaan tang skun dapat memastikan koneksi yang kuat dan aman antara kabel dan terminal, serta mengapa proses menjepit atau menekan skun pada kabel sangat penting dalam instalasi listrik?
Karena tang skun menekan skun pada kabel sehingga koneksi menjadi kuat dan aman.
Karena tang skun hanya digunakan untuk memotong kabel, bukan untuk koneksi.
Karena tang skun dapat menghubungkan kabel tanpa perlu menekan skun.
Karena tang skun digunakan untuk mengupas kabel, bukan untuk membuat koneksi.

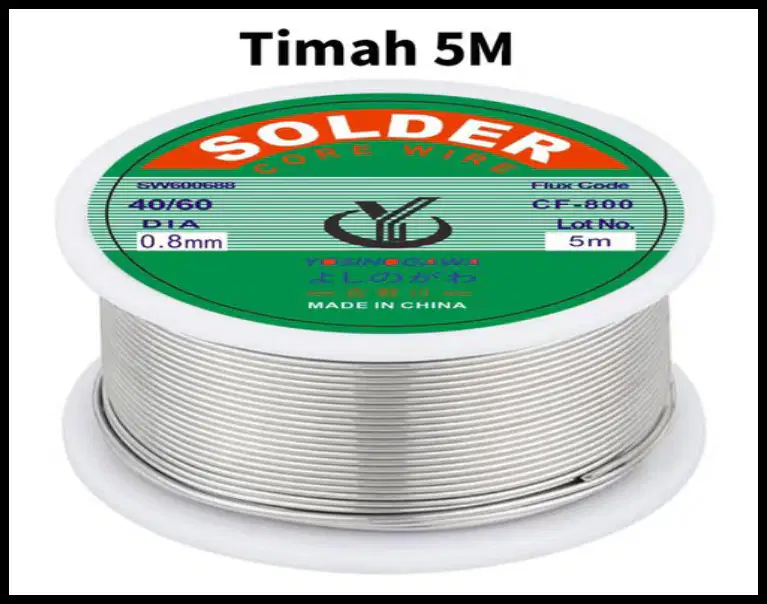

Jelaskan mengapa timah solder sangat penting dalam proses penyolderan di industri elektronik, dan bagaimana peran utamanya dapat mempengaruhi kualitas sambungan pada rangkaian elektronik?
Timah solder berfungsi sebagai bahan penyambung (pengisi) yang memastikan komponen elektronik terhubung dengan baik, sehingga kualitas sambungan menjadi kuat dan tahan lama.
Timah solder hanya digunakan untuk melapisi permukaan logam agar terlihat mengkilap.
Timah solder digunakan untuk mendinginkan komponen elektronik saat proses perakitan.
Timah solder berfungsi sebagai penghantar panas utama dalam rangkaian elektronik.
Bagaimana Anda dapat membedakan antara terminal positif dan terminal negatif pada baterai kendaraan, dan mengapa penting untuk mengetahui perbedaannya saat memasang baterai?
Terminal positif biasanya lebih kecil dari terminal negatif, dan penting untuk mencegah korsleting saat pemasangan.
Terminal positif biasanya ditandai dengan simbol (+) dan terminal negatif dengan simbol (−); penting untuk mencegah kerusakan sistem kelistrikan jika terbalik.
Terminal positif selalu berwarna hitam, sedangkan terminal negatif berwarna merah.
Tidak ada perbedaan antara terminal positif dan negatif, keduanya bisa dipasang sembarangan.

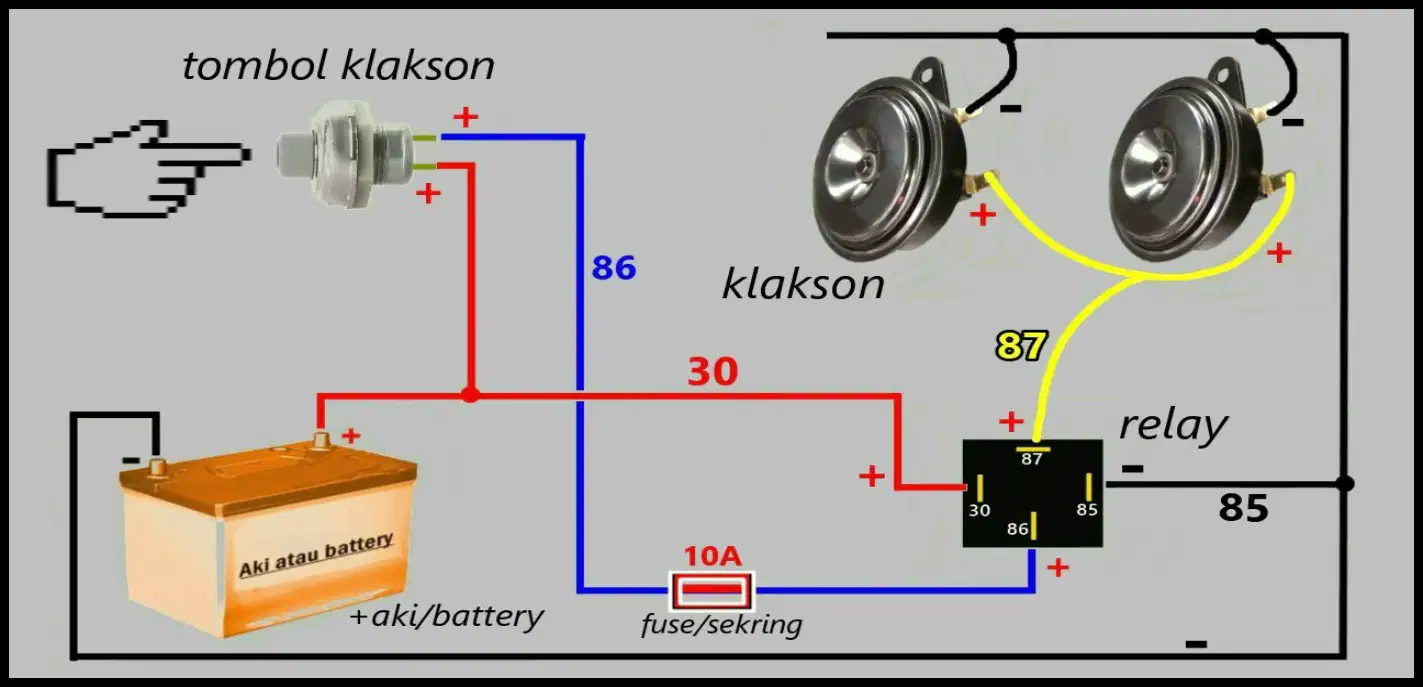

Jika klakson pada rangkaian di atas tidak berbunyi saat tombol klakson ditekan, padahal aki/battery masih baik, langkah strategis apa yang sebaiknya dilakukan untuk mendiagnosis masalah tersebut?
Memeriksa dan mengganti fuse/sekring terlebih dahulu sebelum memeriksa komponen lain
Langsung mengganti klakson tanpa memeriksa komponen lain
Mengisi ulang aki/battery meskipun masih baik
Mengganti seluruh rangkaian tanpa pengecekan
Bagaimana peran relay dalam rangkaian klakson seperti pada gambar, dan mengapa penggunaannya penting dalam sistem ini?
Relay berfungsi sebagai saklar otomatis yang memungkinkan arus besar mengalir ke klakson tanpa membebani tombol klakson
Relay hanya berfungsi sebagai penghantar arus tanpa pengaruh pada beban tombol
Relay digunakan untuk mengurangi suara klakson
Relay berfungsi sebagai pengganti fuse/sekring
Jika lampu tanda belok pada kendaraan tidak menyala ketika saklar sudah diaktifkan, berdasarkan diagram rangkaian di atas, langkah strategis apa yang sebaiknya dilakukan untuk mendiagnosis sumber masalahnya?
Memeriksa kondisi fuse, flasher, dan sambungan kabel secara berurutan untuk menemukan komponen yang bermasalah.
Langsung mengganti semua lampu tanpa memeriksa komponen lain.
Mengisi ulang baterai tanpa memeriksa rangkaian.
Mengganti saklar tanpa memeriksa fuse dan flasher.
Jika Anda menemukan kabel dengan kode warna "LG-O", berdasarkan tabel kode warna pada gambar, warna apa saja yang terdapat pada kabel tersebut? Jelaskan alasan Anda memilih jawaban tersebut.
Light Green dan Orange
Light Green dan Pink
Green dan Orange
Gray dan Orange
Jika Anda diminta untuk membuat diagram kabel dengan kode "G-Y", langkah-langkah apa yang akan Anda lakukan untuk memastikan diagram tersebut sesuai dengan standar kode warna pada gambar? Jelaskan proses penalaran Anda.
Menggunakan warna Green dan Yellow sesuai kode, memastikan urutan dan label benar
Menggunakan warna Gray dan Yellow, karena G bisa berarti Gray
Menggunakan warna Green dan White, karena Y bisa berarti White
Menggunakan warna Gray dan White, karena G dan Y bisa berarti Gray dan White
Jenis rangkaian lampu apa yang sebaiknya dipilih agar jika satu lampu mati, lampu lain tetap menyala?
Rangkaian seri, karena arus listrik terbagi rata ke semua lampu.
Rangkaian paralel, karena arus listrik tetap mengalir ke lampu lain meskipun satu lampu mati.
Rangkaian seri, karena lebih mudah dipasang.
Rangkaian paralel, karena semua lampu akan mati jika satu lampu putus.
