Worksheets

Automotive Systems & Components MCQs 1-18

Total questions: 35

Worksheet time: 18mins

Name
Class
Date
1.

Pada prinsip kerja motor bakar terdapat peristiwa Overlapping yang memiliki arti yaitu...

a)

Kondisi dimana busi memercik terlebih dahulu sebelum piston berada di titik mati atas,

b)

Kondisi dimana busi memercik sesaat setelah piston berada di titik mati atas,

c)

Kondisi dimana terjadinya beberapa ledakan setelah piston berada di titik mati atas..

d)

Kondisi dimana intake valve dan exhaust valve tertutup bersamaan,

e)

Kondisi dimana intake valve dan exhaust valve terbuka bersamaan.

2.

Bagian yang diberi lingkaran merah pada gambar disebut sebagai...

a)

Transfer Port

b)

Intake Port

c)

Exhaust Port

d)

Reed Valve

e)

Combustion Chamber

3.

Berikut ini pernyataan yang benar mengenai “engine runaway” pada mobil diesel adalah?

a)

Mesin berhenti beroperasi secara tiba-tiba

b)

Mesin terus berputar meskipun kunci kontak dalam posisi off

c)

Mesin mengalami overheat akibat kurangnya pendinginan

d)

Mesin mengeluarkan asap hitam yang berlebihan

e)

Mesin tidak dapat dihidupkan setelah dimatikan

4.

Komponen pada mesin diesel yang berfungsi untuk memanaskan udara di ruang bakar adalah...

a)

Spark Plug

b)

Air Plug

c)

Combustion Chamber Plug

d)

Glow Plug

e)

Intake Plug

5.

Perhatikan gambar beberapa komponen kelistrikan kendaraan. Komponen di atas berfungsi sebagai pengaman kelistrikan yang disebut dengan...

a)

Rotor

b)

Stator

c)

Distributor

d)

Fuse

e)

Platina

6.

Terdapat dioda pada rectifier yang berfungsi untuk...

a)

Mengubah arus DC menjadi AC

b)

Mengubah arus AC menjadi DC

c)

Menghubungkan dan memutus arus primer dari coil

d)

Meningkatkan tegangan listrik

e)

Menimbulkan percikan api

7.

ECU merupakan komponen penting yang terdapat di kendaraan untuk mengatur banyak aspek seperti volume bensin, timing percikan busi, dan lainnya. ECU sendiri merupakan singkatan dari...

a)

Exhaust Control Unit

b)

Electronic Control Unit

c)

Electronic Central Unit

d)

Evaporatif Central Unit

e)

Exhaust Central Unit

8.

Komponen yang berfungsi untuk mengatur kecepatan dalam proses pemindahan tenaga dari sumber tenaga ke roda kendaraan adalah...

a)

Kopling

b)

Transmisi

c)

Propeller Shaft

d)

Bearing

e)

Differensial

9.

Komponen yang berfungsi untuk meneruskan putaran mesin ke roda belakang pada sistem transmisi berjenis CVT adalah... (pilih gambar yang sesuai)

a)

a.

b)

b.

c)

c.

d)

d.

e)

e.

10.

Berikut ini merupakan jenis-jenis sistem penggerak roda 4, kecuali...

a)

Four-Wheel Drive

b)

Front-Wheel Drive

c)

Rear-Wheel Drive

d)

All-Wheel Drive

e)

Auto-Wheel Drive

11.

Transmisi yang menggunakan dua kopling bekerja secara bergantian untuk mengatur perpindahan gigi, memungkinkan perpindahan gigi yang sangat cepat dan efisien adalah...

a)

Torque Converter

b)

Dual Clutch Transmission (DCT)

c)

Continuously Variable Transmission (CVT)

d)

Sequential Transmission

e)

Synchromesh Transmission

12.

Prinsip kerja sistem rem hidrolik berdasarkan hukum...

a)

Pascal

b)

Archimedes

c)

Bernoulli

d)

Newton

e)

Hooke

13.

Perhatikan gambar berikut! Jenis suspensi yang digunakan pada sepeda motor seperti pada gambar adalah...

a)

Teleskopik

b)

Upside Down Fork Suspension

c)

Monoshock

d)

Leaf spring

e)

Double wishbone

14.

Komponen penghubung daya yang mengalirkan rotasi atau tenaga dari mesin ke transmisi melalui poros input adalah...

a)

Clutch

b)

Drivetrain

c)

Transmission

d)

Driveshaft

e)

Differential

15.

Yang merupakan pengertian dari 'Constant Mesh' ...

a)

Transmisi yang memindahkan gigi dengan cara menggeser langsung antara roda gigi input dan output.

b)

Transmisi yang memiliki kemampuan untuk menyamakan putaran antara roda gigi input dan output sebelum perpindahan gigi terjadi.

c)

Transmisi yang pemindahan gigi memerlukan bantuan kopling geser (dog clutch) agar terjadi perpindahan tenaga dari poros input ke poros output.

d)

Transmisi yang menggunakan dua kopling untuk menghubungkan mesin dengan transmisi.

16.

Transmisi yang menggunakan dua buah gear dengan diameter variabel yang dihubungkan oleh sebuah belt atau rantai. Yang merupakan kelebihan dari penggerak Front Wheel Drive, kecuali...

a)

Minim terjadi power-loss

b)

Lebih irit dan responsif dibandingkan RWD

c)

Bobot kendaraan cenderung lebih ringan

d)

Kabin kendaraan cenderung lebih lega

e)

Konstruksi kaki-kaki tidak mudah aus

17.

Jenis suspensi garpu pada sepeda motor yang ditunjukkan sebagai jawaban benar pada soal sebelumnya adalah...

a)

Parallel Fork Suspension

b)

Monoscopic Fork Suspension

c)

Telescopic Fork Suspension

d)

Upside-down Fork Suspension

e)

Plunger Rear Suspension

18.

Torque Wrench Tekiro memiliki beberapa macam produk dengan spesifikasi sebagai berikut; Jika dibutuhkan pengencangan baut sebesar 37 N·m, maka pemilihan Torque Wrench yang tepat adalah...

a)

TQ-WR0320

b)

TQ-WR0321

c)

TQ-WR0322

d)

TQ-WR0323

e)

TQ-WR0324

19.

Fungsi gambar di bawah ini adalah...

a)

Memastikan bahwa piston dan ring terpasang dengan benar

b)

Mengukur tekanan udara di dalam ban

c)

Mempermudah dalam membuka CVT

d)

Mengukur tekanan suhu di dalam mesin

e)

Mencegah terjadinya kebocoran oli

20.

Arti dari rambu di bawah ini adalah...

a)

Bahaya area laser

b)

Bahaya bahan radioaktif

c)

Bahaya barang terjatuh dari atas

d)

Bahaya pernafasan

e)

Bahaya bahan korosif

21.

Yang merupakan rambu dari ‘Bahan Beracun’ adalah...

a)

Gambar gelombang panas pada segitiga kuning

b)

Gambar sinar/laser pada segitiga kuning

c)

Gambar simbol radioaktif pada segitiga kuning

d)

Gambar tengkorak pada segitiga kuning

e)

Gambar biohazard pada segitiga kuning

22.

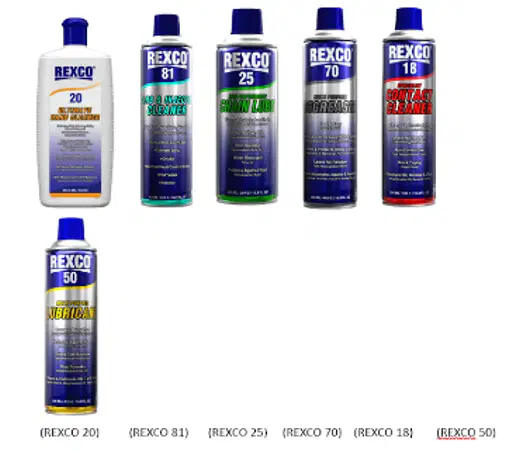

Ketika Bagus sedang shift dalam servis harian, terdapat customer yang ingin membersihkan filter udara pada motornya. Cairan istimewa cocok untuk case tersebut adalah..

a)

REXCO 25

b)

REXCO 20

c)

REXCO 81

d)

REXCO 18

e)

REXCO 50

23.

Kepanjangan dari JASO pada oli ENEOS tersebut adalah...

a)

Japanese Automotive Standard Association

b)

Javanese Automotive Standard Association

c)

Japanese Automatic Standard Association

d)

Javanese Automatic Standard America

e)

Japanese Automotive Standard America

24.

Perhatikan gambar di bawah! Hasil pengukuran intake port dengan jangka sorong tersebut adalah...

a)

515 cm

b)

51,5 cm

c)

5,15 cm

d)

0,515 cm

e)

0,0515 cm

25.

Pernyataan yang benar berdasarkan grafik di bawah adalah...

a)

Efisiensi bahan bakar paling tinggi ada di titik C

b)

Efisiensi bahan bakar paling rendah ada di titik A

c)

Durasi injeksi bahan bakar paling singkat ada di titik E

d)

Pilihan a, b, dan c benar

e)

Tidak ada jawaban benar

26.

Untuk memperpanjang umur CVT motor, maka diperlukan penggantian rutin ...

a)

ENEOS Scooter gear oil

b)

ENEOS 4T City Matic SAE 20W-40 SJ/MB

c)

ENEOS 4T ECO Matic SAE 10W-30 SJ/MB

d)

ENEOS AT Multi Fluid

e)

Semua jawaban salah

27.

Diketahui Rasio Kompresi dari suatu sepeda motor adalah 12,7 : 1 dengan spesifikasi mesin sebagai berikut: 1. Volume Kruk As saat Piston TMB: 17 cc 2. Volume Kruk As saat Piston TMA: 33 cc 3. Effective Stroke: 65,4 mm 4. Combustion Chamber Volume: 26,3 cc Berapakah jari-jari piston yang sesuai dengan spesifikasi mesin diatas?

a)

77,4 mm

b)

38,7 mm

c)

60,3 mm

d)

56,4 mm

e)

46,5 mm

28.

Perhatikan gambar dibawah! Dari diagram diatas, dapat dilihat bahwa timing nomor 5 baru terjadi beberapa derajat setelah titik mati bawah, mengapa?

a)

Untuk meningkatkan efisiensi pembakaran dengan memanfaatkan momentum gas buang pada awal siklus pembakaran

b)

Agar udara baru dapat mengalir masuk ke dalam ruang bakar dengan lebih efisien, meningkatkan pengisian silinder

c)

Untuk menghindari gejala knocking pada mesin

d)

Agar mesin dapat mencapai torsi yang lebih tinggi

e)

Sebagai metode untuk mengurangi emisi gas buang

29.

Berikut ini merupakan produk yang dapat digunakan untuk pembersihan komponen komputer yang berdebu yaitu...

a)

REXCO 18

b)

REXCO 50

c)

REXCO 20

d)

REXCO 81

e)

REXCO 25

30.

Pada transmisi otomatis dengan planetary gear, terdapat beberapa jenis gear yakni...

a)

sun gear, ring gear, dan pinion

b)

sun gear, bevel gear, dan pinion

c)

rack gear, pinion gear, dan compound gear

d)

sun gear, helical gear, dan sun gear

e)

tidak ada jawaban benar

31.

Perhatikan gambar di bawah! Apa fungsi dari bagian yang ditunjukkan oleh lingkaran berwarna merah pada gambar di atas?

a)

Untuk mengarahkan udara dan bahan bakar ke dalam ruang bakar secara optimal

b)

Untuk menaikan kompresi mesin

c)

Agar pembakaran yang terjadi dapat lebih merata

d)

Untuk mengurangi gejala piston slap pada saat langkah kerja

e)

Untuk membelah udara pada saat piston melakukan langkah kompresi

32.

Pada gambar alat berikut berfungsi mempermudah pemasangan snap ring yaitu...

a)

b)

c)

d)

33.

Berikut adalah tahapan mengganti  Batere pada sepeda motor yang benar adalah:



a)

A.    Memasang terminal (-) batere terlebih dahulu pada saat memasang Batere

b)

B.     Melepas terminal (+) batere terlebih dahulu pada saat melepas batere

c)

C.     Memasang terminal (+) batere trelebih dahulu pada saat memasang Batere

d)

D.    Melepas terminal (-) batere terlebih dahulu pada saat motor pada posisi ON

34.

Pada kode Busi tertulis “ U 20 EPR 9 “ angka 20 pada kode tersebut menjelaskan :

a)

A.    Kontruksi Internal

b)

B.     Celah Busi

c)

C.     Tahanan Busi

d)

D.    Tingkat panas Busi

35.

Fungsi dari “Rectifier Regulator “ yang paling tepat adalah:



a)

A.    Mengubah Teganganbolak balik menjadi tegangan Searah serta membatasi Tegangan yang dihasilkan oleh ACG

b)

B.     Mengubah tegangan bolak balik menjadi tegangan searah

c)

C.     membatasi tegangan searah

d)

D.    Mengubah tegangan rendah menjadi tegangan tinggi
