Perhatikan gambar di samping! Pada jenis HE tersebut terjadi perpindahan panas secara indirect contact karena dipisahkan antara satu frame dengan frame yang lain. Pada satu luas frame tersebut antara fluida panas dan dingin tidak tercampur disebabkan suatu komponen pembatas berupa karet yang tahan termal disebut ….
a)
Gasket
b)
Protection
c)
Baffle
d)
Paddle
e)
Casing
2.
Alat penukar panas pada gambar di bawah ini adalah tipe ….
a)
shell and tube heat exchanger
b)
double pipe heat exchanger
c)
plate and fine heat exchanger
d)
plate and frame heat exchanger
e)
jacket HE
3.
Perhatikan gambar berikut! Gambar tersebut di atas adalah gambar dari salah satu tipe alat penukar panas, yaitu...
a)
penukar panas tipe jaket/mantel
b)
penukar panas tipe pipa rangkap (double pipe HE)
c)
penukar panas tipe pelat dan bingkai (plate and frame HE)
d)
penukar panas tipe spiral
e)
penukar panas tipe tabung selongsong (shell and tube H.E.)
4.
Pada jenis heat exchanger double tipe fluida yang memiliki sifat korosif lebih direkomendasi masuk melewati pipa bagian ….
a)
Annulus pipe
b)
Inner pipe
c)
Outer pipe
d)
Flange pipe
e)
Safety valve
5.
Suatu kebutuhan pemanas (heater) proses industri membutuhkan HE dengan kemampuan luas transfer panas (A) <200 ft2 dimana penukaran panas terjadi antara hot fluid dan cold fluid. Berdasarkan pernyataan di atas HE yang tepat digunakan adalah ….
a)
Shell and Tube
b)
Coil Heat Exchanger
c)
Jacket HE
d)
Double pipe
e)
Plate and fin
6.
Larutan H2SO4 pekat akan dipanaskan menggunakan steam (uap) untuk dinaikkan suhunya menggunakan jenis HE shell and tube. Diantara dua fluida tersebut yang tepat dilewatkan pada bagian shell adalah ….
a)
Asam sulfat
b)
Asam cuka
c)
Steam
d)
Air
e)
Cooling water
7.

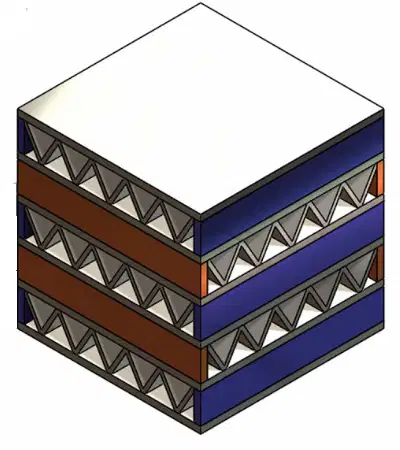

Jenis HE yang berupa sirip-sirip bergelombang diantara plat dimana sirip untuk memperbesar luas transfer panas dan aplikasi HE ini sebagai cooler (after cooler, compressor cooler, dan lain-lain). HE yang dimaksud seperti pada gambar dibawah ini adalah ….
a)
Shell and Tube
b)
Coil Heat Exchanger
c)
Double pipe
d)
Plate and fin
e)
Plate and frame
8.
Alat yang biasanya disebut tungku pembakaran berfungsi tempat mentransfer kalor yang diperoleh dari hasil pembakaran bahan bakar. Didalamnya terdapat pipa-pipa yang dipanaskna sehingga dapat memanaskan crude oilk hingga suhu tinggi adalah ….
a)
Heat exchanger
b)
Evaporator
c)
Vaporizer
d)
Chiller
e)
Furnace
9.
Perhatikan gambar berikut! Berdasarkan kondisi HE tersebut, jenis aliran yang digunakan adalah ….
a)
Cross flow
b)
Co-current flow
c)
Counter current flow
d)
Axial flow
e)
Turbulent flow
10.
Perhatikan gambar berikut! Berdasarkan kondisi HE tersebut, jenis aliran yang digunakan adalah ….
a)
Cross flow
b)
Co-current flow
c)
Counter current flow
d)
Axial flow
e)
Turbulent flow
11.
Crude Oil (minyak mentah) sebelum diolah terlebih dahulu disiapkan agar tidak terjadi permasalahan didalam proses pengolahannya. Didalam penyiapan umpan tersebut minyak mentah (CO) dipisahkan dari senyawa-senyawa yang tidak dikehendaki yang mana senyawa-senyawa tesebut akan mengganggu jalannya operasi pengolahan. Proses pemisahan senyawa-senyawa yang tidak diinginkan (impurities) seperti NaCl, Air, Sulfur dan senyawa lainnya. Proses tersebut dikenal sebagai istilah ….
a)
Pretreatment crude oil
b)
Water treatment
c)
Pretreatment volatile
d)
Persiapan sampel
e)
Refinery unit
12.
Pre-Treatment pemisahan air dari crude oil (water-oil) memanfaatkan prinsip bahwa air dan minyak tidak dapat bercampur dan membentuk dua lapisan. Hal ini disebabkan oleh ….
a)
densitas air lebih kecil dari densitas minyak
b)
densitas minyak lebih kecil dari densitas air
c)
Perbedaan gaya gravitasi
d)
Suhu air dan minyak yang tidak sama
e)
Kandungan zat volatile minyak sama dengan air
13.
Proses pemisahan dua senyawa atau lebih berdasarkan perbedaan titik didih dari masing-masing komponen dalam campuran dengan bantuan pemanasan Dimana semakin besar perbedaan titik didih dari komponen-komponennya akan didapatkan kemurnian hasil pemisahan yang tinggi. Metode tersebut yang dimaksud adalah ….
a)
Ekstraksi
b)
Evaporasi
c)
Kondensasi
d)
Distilasi
e)
Kompresi
14.
Suatu proses pengolahan minyak mentah (crude oil) berdasarkan titik dari fraksinya menjadi produk setengah jadi maupun produk jadi dengan operasi kolom yang kondisi tekanan 1 atm adalah ….
a)
Distilasi batch
b)
Distilasi atmosferik
c)
Distilasi vacuum
d)
Light end distillation
e)
Distilasi sederhana
15.
Suatu proses lanjutan untuk memisahkan long residu (bottom product CDU) berdasarkan perbedaan titik didih dari masing-masing fraksi pada kondisi operasi tekanan kurang dari 1 atm adalah ….
a)
Distilasi batch
b)
Distilasi atmosferik
c)
Distilasi vacuum
d)
Light end distillation
e)
Distilasi sederhana
16.
Dalam pengolahan minyak bumi dengan metode distilasi terdapat faktor-faktor yang dapat mempengaruhi kualitas produk-produk oil sehingga perlu adanya pengendalian variabel-variabel tertentu dari pengendalian proses. Berikut ini yang termasuk variabel proses, kecuali ….
a)
Suhu
b)
Tekanan
c)
Flow rate
d)
Level
e)
Jenis membran
17.
Gambar disamping merupakan simbol PFD suatu kolom yang digunakan dalam proses pengolahan crude oil. Maksud dari garis silang menunjukkan bahwa kolom tersebut ….
a)
Tidak dapat digunakan dalam proses
b)
Dilarang digunakan
c)
Kolom isian berupa packed
d)
Kolom tidak digunakan dalam purifikasi
e)
Tidak digunakan pada kondisi high pressure
18.

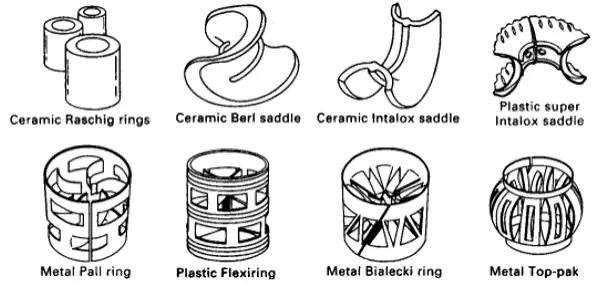

Perhatikan gambar berikut! Umumnya peralatan instumen berikut digunakan pada kolom distilasi selain sebagai flow control pemisahan fraksi-fraksi dan juga berfungsi sebagai alat kontak antar fase yang dipasang pada jarak tertentu disepanjang bejana (kolom). sehingga mempertajam pemisahan. Instrumen berikut yang dimaksud adalah ….
a)
Tray
b)
Packed
c)
Kondensor
d)
Pump
e)
Heater
19.
Perhatikan gambar berikut! Umumnya peralatan instumen berikut digunakan pada kolom distilasi selain sebagai flow control pemisahan fraksi-fraksi dan juga berfungsi sebagai alat kontak antar fase yang dipasang pada secara acak mengikuti domensi volume bejana (kolom) sehingga mempertajam pemisahan. Instrumen berikut yang dimaksud adalah ….
a)
Tray
b)
Packed
c)
Kondensor
d)
Pump
e)
Heater
20.
Gambar berikut menunjukkan proses distilasi sederhana menggunakan peralatan skala laboratorium Dimana senyawa yang memiliki titik didih lebih rendah ketika dipanaskan akan menguap dan selanjutnya dirubah fase dari uap menjadi cair. Peralatan tersebut ditunjukkan pada nomor ….
a)
1
b)
2
c)
3 & 4
d)
5
e)
6
21.
Perhatikan gambar berikut: Isian kolom yang terdiri dari plate-plate dipasang dalam kolom distilasi yang memiliki fungsi ….
a)
Memperbesar waktu kontak antara 2 komponen senyawa
b)
Mengatur flow rate
c)
Temperatur control
d)
Merubah fase cair-gas
e)
Menjaga pemanasan
22.
Untuk memaksimalkan pemisahan suatu kolmo diperlukan isian berupa tray. Adapun jenis tray yang berupa plater berlubang seperti saringan santan kelapa dimana lubang tersebut digunakan untuk mengalirkan udara dari bawah adalah ….
a)
Sieve tray
b)
Valve tray
c)
Bubble cap tray
d)
Mellapack
e)
Spray
23.
Perhatikan gambar berikut! Tujuan dari pemasangan saluran aliran input cooling water lebih rendah dari output cooling water pada kondesor proses distilasi sederhana adalah ….
a)
cooling water memenuhi ruang, pendinginan merata
b)
Meminimalisir biaya operasional
c)
Mencegah penguapan berlebihan
d)
Mencegah korosif
e)
Meningkatan volatilitas dari bahan baku
24.
Pada pemisahan campuran etanol dan air menggunakan metode distilasi sederhana diperoleh hasil distilat berupa etanol murni dan produk residu berupa air. Pemisahan tersebut dikarenakan etanol lebih cepat menguap dari pada air. Hal ini disebabkan karena ….
a)
Titik didih keduanya berdekatan
b)
Air tertahan di labu leher
c)
Air lebih volatile
d)
Titik didik etanol lebih rendah dari air
e)
Titik didih etanol lebih tinggi dari air
25.
Perpindahan kalor pada heat exchanger double pipe terjadi antara fluida dingin yang melewati inner pipe dan fluida panas yang melewati bagian annulus. Perpindahan kalor antara fluida panas pada dinding luar bagian inner pipe merupakan jenis perpindahan kalor secara …
a)
Konduksi
b)
Konveksi
c)
Radiasi
d)
Konstruksi
e)
Gay Lussac
