WorksheetsTEMA 3
Total questions: 20
Worksheet time: 10mins
¿Qué describe el “factor de forma” de una placa base?
La velocidad del procesador y la memoria instalada
Las características físicas básicas como forma, dimensiones y disposición de conectores
El número de ranuras de expansión disponibles en la caja
El tipo de sistema operativo compatible de fábrica
¿Qué factor de forma deriva del ATX con un tamaño más pequeño?
BTX
Micro-ATX
WTX
Pico-BTX
¿Qué factor de forma es incompatible con ATX?
Micro-ATX
BTX
Mini-ITX
Flex-ATX
¿Qué componente mantiene los datos de configuración de la BIOS?
El puente norte
El chipset
La pila
El ventilador
¿Qué componente de la placa base almacena la configuración básica del sistema y permite iniciar el hardware?
El chipset
La BIOS/UEFI
El zócalo de memoria
Las ranuras de expansión
¿Cuál es la función principal del socket de la CPU en una placa base?
Alojar módulos de memoria RAM
Conectar físicamente y eléctricamente el microprocesador
Gestionar el flujo de datos entre periféricos externos
Almacenar el firmware del sistema
¿Qué afirmación describe correctamente la diferencia entre ZIF y LGA en los sockets de CPU?
ZIF utiliza pines en la CPU y un mecanismo de palanca para inserción sin fuerza; LGA coloca los pines en el socket y la CPU tiene contactos planos
ZIF coloca los pines en el socket y la CPU tiene contactos; LGA requiere alta presión para insertar la CPU
Ambos ZIF y LGA ponen los pines en la CPU y usan tornillos para fijación
ZIF carece de palanca y LGA siempre usa zócalos redondos
En arquitecturas clásicas de chipset, ¿qué componente se encargaba de comunicar la CPU con la memoria RAM y, en algunos diseños, con la GPU?
Puente sur
PCH
Puente norte
BIOS
¿Qué rol cumple el PCH en placas modernas?
Actúa como BIOS para cargar el sistema operativo
Integra funciones del antiguo puente sur y parte de control de E/S, mientras la CPU integra el controlador de memoria
Es exclusivamente un conector físico para la CPU
Solo proporciona ranuras DIMM adicionales
Un técnico debe elegir módulos de memoria para un portátil ultrafino. ¿Qué tipo de zócalo de memoria es más probable que encuentre y por qué?
DIMM, porque es de tamaño reducido y pensado para equipos móviles
SO-DIMM, porque es más compacto y diseñado para portátiles y sistemas pequeños
LGA, porque integra contactos planos adecuados para chasis delgados
ZIF, porque permite inserción sin fuerza en espacios reducidos
¿Qué controla el puente sur?
La memoria RAM
Los dispositivos de E/S
La conexión FSB
La tarjeta gráfica
¿Qué elemento de la placa base ofrece conectores para tarjetas adicionales como gráficas o de red?
Ranuras de expansión (por ejemplo, PCIe)
Zócalo de la CPU
PCH
Conectores SATA
Identifica cuál fue el propósito principal del bus AGP en placas base clásicas.
Conectar discos duros IDE con acceso directo a memoria
Conectar tarjetas de red con soporte Wake-on-LAN
Conectar tarjetas gráficas con un canal dedicado y mayor ancho de banda que PCI
Conectar módulos RAM adicionales DDR
Según la evolución de PCI-Express, ¿qué afirmación describe correctamente la relación entre las versiones y el ancho de enlace (x1, x4, x16) respecto a la velocidad?
Las versiones PCIe determinan la velocidad, mientras que el número de carriles (x1, x4, x16) multiplica esa velocidad por enlace
El número de carriles solo afecta a la latencia pero no a la velocidad
Las versiones PCIe solo cambian el conector físico, no la velocidad
La velocidad depende exclusivamente del chipset de la placa y no del estándar PCIe
El chipset sirve para…
Enfriar el procesador
Controlar y comunicar dispositivos
Almacenar el sistema operativo
Aumentar la RAM
El conector ATX de corriente principal en placas base modernas suele ser de 24 pines. ¿Cuál es su función más destacada según el material?
Alimentar exclusivamente la tarjeta gráfica dedicada
Proporcionar alimentación estable a la placa base y distribuir diferentes tensiones a los componentes
Sincronizar la BIOS con el reloj del sistema
Servir como bus de datos de alta velocidad entre CPU y chipset
¿Qué forma característica tiene el conector SATA?
Redondo
Plano
Forma de “L”
En cruz
Respecto al conector SATA, ¿qué opción refleja correctamente una ventaja frente a IDE?
Mayor robustez mecánica del cable plano
Transferencias serie con conectores pequeños que mejoran el flujo de aire y soportan altas velocidades
Necesidad de configurar jumpers master/slave para cada disco
Uso exclusivo en equipos portátiles antiguos

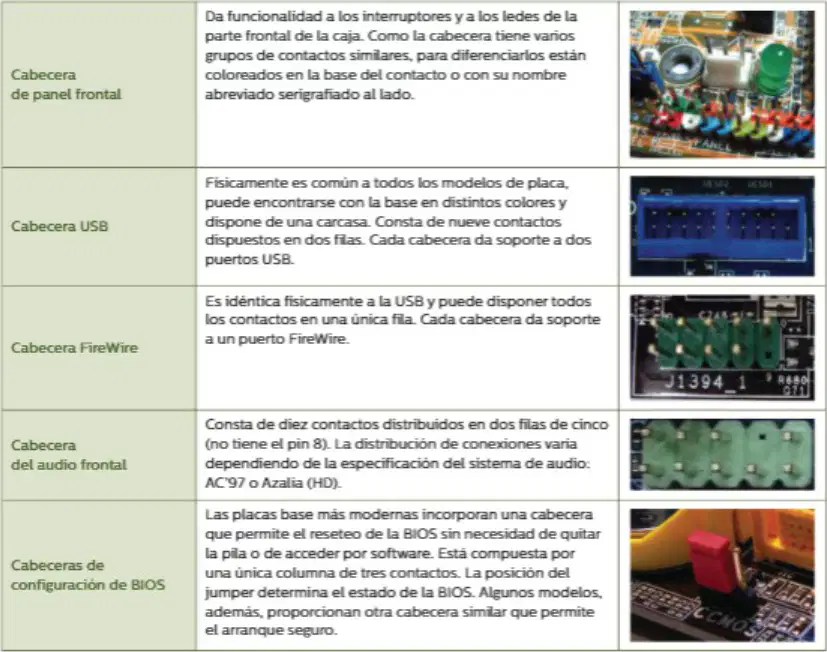

Sobre las cabeceras de panel frontal, ¿qué funcionalidad principal aportan según la descripción?
Permiten el arranque seguro de la BIOS
Habilitan los interruptores y LEDs de la parte frontal de la caja mediante grupos de pines identificados por colores o serigrafía
Conectan directamente dispositivos PCIe externos
Incrementan la velocidad del bus de memoria
¿Qué elemento se conecta a la cabecera del panel frontal?
RAM
Botón de encendido
Fuente ATX
CPU
