Worksheetspengecatan
Total questions: 30
Worksheet time: 15mins
Menurut definisi pada materi, pengecatan adalah proses apa?
Memberi warna dengan satu lapisan tipis untuk estetika saja
Melapisi permukaan benda dalam bentuk cair, powder, atau lainnya dengan beberapa kali proses untuk menutup permukaan agar menarik, terlindungi, dan tahan cuaca
Menggosok permukaan benda hingga mengkilap tanpa penambahan bahan
Mengubah struktur bahan dasar agar lebih kuat terhadap benturan
Nilai estetika warna kendaraan bermotor dalam 10–15 tahun terakhir berperan sebagai alasan utama apa?
Pengurangan variasi produk
Penghentian produksi kendaraan berwarna cerah
Perkembangan produksi karena tren yang dinamis
Standarisasi satu warna dominan di pasar
Menurut bank kosakata berikut, manakah pernyataan yang paling tepat menggambarkan arti positif warna hijau? Pilih satu jawaban yang benar. Kutipan: "Hijau sebagai simbol alam, kehidupan dan kesuburan; arti positif: seimbang namun berkesan pemegang hal-hal konvensional, harmoni, keseimbangan, damai dan ramah lingkungan."
Kreatif, glamor, dan cenderung introvert
Seimbang, harmonis, damai, dan ramah lingkungan
Berani, mendominasi, dan plin-plan
Feminin, tenang, dan berenergi lemah
Salah satu arti negatif warna oranye adalah sifat tidak dewasa dan ceroboh. Berdasarkan uraian, pilihan mana yang paling konsisten dengan karakter pengguna warna oranye?
Pendiam, sulit ditebak, dan tidak menyukai gaya hidup glamor
Ceria, mudah membuka pembicaraan, namun bisa frustrasi dan cenderung mendominasi
Elegan, efisien, dan berkepribadian positif tanpa emosi
Suci, bersih, nyaman, dan terbuka pada kritik tanpa banyak pertimbangan
DoK 1 — Pilih pernyataan yang paling tepat: Pada pengecatan aluminium, perlakuan awal khusus yang diperlukan sebelum aplikasi cat adalah …
pretreatment dengan alat khusus
pemanasan langsung di oven tanpa primer
pengamplasan kasar saja
pencucian air bertekanan tinggi tanpa bahan kimia
Komponen dasar utama dalam proses pengecatan otomotif terdiri dari tiga jenis bahan. Manakah kombinasi yang benar?
Pigment, Resin, dan Solvent
Pigment, Additive, dan Hardener
Resin, Clear coat, dan Primer
Solvent, Vernish, dan Dempul
Pernyataan manakah yang paling tepat mengenai fungsi zat pewarna (pigment) dalam cat kendaraan?
Memberikan warna, daya tutup, efek pewarnaan, dan memengaruhi ketahanan cat
Berperan sebagai pelarut utama yang mempercepat penguapan
Hanya berfungsi mencegah karat pada plat dasar
Mengurangi kilap pada semua jenis cat tanpa pengecualian
Bahan asal pigment dapat berasal dari sumber berikut. Pilih jawaban yang benar.
Mineral alam atau zat warna buatan (synthetic)
Hanya dari bahan organik nabati
Semata dari resin transparan
Campuran thinner dan hardener
Cocokkan jenis pigment dengan fungsi utamanya. Pilih yang benar.
Pigment terang: menambah warna-warni metalik pada cat
Pigment extender: mengurangi kilap pada cat doof
Pigment pencegah karat: meningkatkan viskositas dan mencegah pengendapan
Pigment flatting: menambah daya tutup pada permukaan dicat
Apa fungsi utama zat perekat (resin) dalam sistem cat kendaraan?
Membentuk lapisan cat agar melekat kuat dan padat pada permukaan
Memberi efek metalik pada warna cat
Menurunkan viskositas dan mencegah pengendapan pigment
Mempercepat penguapan solvent agar cepat kering
Resin memengaruhi beberapa sifat dan kualitas akhir cat. Manakah kombinasi sifat yang benar dipengaruhi oleh resin?
Kekerasan, ketahanan solvent, ketahanan cuaca, tekstur, kilap (gloss), adhesi, dan waktu pengeringan
Hanya warna dan metalik tanpa memengaruhi adhesi
Semata-mata viskositas dan pengendapan
Tidak berpengaruh terhadap ketahanan cuaca
Pernyataan mana yang paling tepat mengenai fungsi utama pengencer (solvent) dalam proses pengecatan kendaraan?
Menaikkan viskositas campuran agar lebih kental saat disemprot
Mengencerkan campuran zat pewarna dan perekat hingga dapat dikerjakan serta menurunkan tingkat kekentalan ke keenceran yang tepat
Mengikat zat pewarna dan perekat agar tidak menguap setelah aplikasi
Menggantikan peran resin agar lapisan cat menjadi lebih keras
Kapan sebaiknya menggunakan pengencer cepat kering dalam pekerjaan pengecatan otomotif?
Pada pengecatan warna sistem acrylic di atas 65°C untuk menambah waktu alir cat
Saat memperbaiki cat acrylic lacquer asli dan pada aplikasi primer surfacer di suhu sekitar di bawah 60°C
Untuk cuaca sangat panas agar mencegah pudarnya cat dan menambah kilap
Untuk memadukan dua permukaan yang diperbaiki pada bodi kendaraan di bengkel
Apa tujuan utama penggunaan retarder dalam pengecatan kendaraan?
Mempercepat penguapan agar cat cepat mengering di cuaca dingin
Mencegah over spraying besar dengan memperpendek waktu alir cat
Menghambat pengeringan pada cuaca sangat panas agar cat punya waktu mengalir, mencegah pudarnya warna, dan menambah kilap
Mengurangi kekerasan lapisan cat agar mudah diamplas
Berdasarkan sistem pengeringan, cat yang menggunakan campuran Alkyd Melamine atau Epoxy Resin dan hanya mengering pada suhu sekitar 120–150°C disebut apa?
Cat kering udara
Cat dasar NC
Oven Drying System (ODS)
Cat water-based

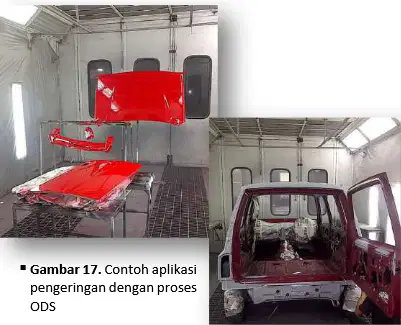

Perhatikan foto proses pengecatan dengan panel merah di dalam ruang oven (ruang tertutup). Berdasarkan visual tersebut, sistem pengeringan cat yang ditunjukkan adalah yang memerlukan suhu tinggi dalam oven untuk mencapai kekuatan dan kilap hasil yang awet. Sistem ini paling umum menggunakan bahan PU. Sistem pengeringan apa yang dimaksud?
Air drying paint
Oven Drying System (ODS)
Sintering tanpa cat
Pengeringan inframerah portabel
Cat kering udara banyak dipakai pada perbaikan bodi kendaraan karena cukup mengandalkan udara atau panas matahari dengan suhu sekitar ±30°C. Bahan cat yang umum digunakan untuk aplikasi ini adalah...
PU (Polyurethane)
NC (Nitrocellulose)
Epoxy melamine
Acrylic 2K
Sebuah bengkel hendak memilih sistem pengeringan untuk pekerjaan cepat di area terbuka tanpa akses oven. Dengan mempertimbangkan kebutuhan hanya mengandalkan udara atau panas matahari, suhu pengeringan sekitar ±30°C, dan fokus pada perbaikan bodi, sistem yang paling tepat adalah...
Oven Drying System dengan Alkyd Melamine
Cat kering udara berbahan NC
Pemanasan 120–150°C menggunakan epoxy resin
Pengeringan sintering di atas 200°C
DoK 1 — Pilih pernyataan yang paling tepat: Masker partikel dianjurkan digunakan pada operasi yang melibatkan partikel berterbangan, misalnya saat pengamplasan dempul (putty sanding). Tipe masker partikel yang tersedia menurut materi adalah….
Satu tipe dengan filter permanen saja
Dua tipe: disposable sekali pakai dan tipe dengan filter yang bisa diganti (replaceable filter)
Tiga tipe: reusable, half-face, dan full-face
Hanya tipe full-face dengan kanister
DoK 2 — Berdasarkan prinsip kerja, manakah pilihan yang menjelaskan perbedaan utama antara masker gas tipe airline dan tipe filter?
Airline menyaring uap berbahaya dengan kanister, sedangkan tipe filter memasok udara segar lewat slang
Airline memasok udara segar yang ditekan ke dalam masker melalui slang udara, sedangkan tipe filter menyerap gas organik menggunakan filter canister
Keduanya sama-sama hanya menyaring partikel debu tanpa menangani uap pelarut
Airline menggunakan filter sekali pakai, sedangkan tipe filter menggunakan udara lingkungan tanpa penyaringan
DoK 3 — Seorang painter otomotif bekerja dengan pelarut organik volatil. Ia memilih masker gas tipe filter canister. Jelaskan strategi pemeliharaan yang paling tepat untuk mencegah terpapar uap berbahaya terkait konsep break-through time.
Gunakan filter canister sampai napas terasa tidak nyaman, lalu ganti
Ganti filter canister segera setelah dibuka pertama kali agar tidak bereaksi dengan kelembaban
Ganti filter canister sebelum mencapai waktu jenuh (break-through time) yang ditentukan, dan pastikan media penyerap sesuai untuk pelarut organik; hindari membuka kanister tanpa perlu karena dapat menurunkan kemampuan penyerapan
Tidak perlu mengganti filter selama masih terlihat bersih secara visual
DoK 1 — Fungsi utama pakaian kerja dalam proses pengecatan otomotif menurut materi adalah….
Mengurangi konsumsi cat dengan meningkatkan efisiensi semprotan
Melindungi badan painter dari semprotan cat, debu, dan partikel lain seperti thinner
Menggantikan kebutuhan respirator saat pengecatan
Meningkatkan suhu tubuh agar cat cepat kering
Perhatikan gambar model spray gun tipe gravity feed. Berdasarkan definisi pada materi, tipe umpan berat (gravity feed) memiliki point cup terletak di atas spray gun body. Manakah pernyataan yang tepat mengenai keunggulan utama tipe gravity feed?
Fluktuasi jumlah cat yang keluar dapat dijaga pada tingkat minimum
Cocok untuk area kerja luas karena kapasitas cup besar
Cat disuplai dari paint tank terpisah melalui tekanan
Lebih berat saat digunakan karena posisi cup di bawah
DoK 1 — Pilih fungsi utama Fan Control Adjustment Knob (fan spreader) pada spray gun.
Mengatur jumlah keluaran cat dengan mengontrol gerak jarum
Menyetel pola bentuk semprotan menjadi oval atau lebih bulat dengan mempengaruhi tekanan udara
Menghentikan aliran cat ketika jarum menyentuh ujung tip
Mengalirkan udara untuk atomisasi cat dalam bentuk Flat dan Dot
DoK 2 — Seorang teknisi ingin meningkatkan jumlah keluaran cat tanpa mengubah pola semprotan. Kontrol mana yang harus disesuaikan dan tindakan apa yang dilakukan?
Putar Air Valve Control untuk mengencangkan sehingga tekanan udara naik
Kendurkan Fluid Control Knob (Fluid Adjustment Screw) untuk menambah gerak jarum
Putar Air cap untuk mengubah dari Flat ke Dot
Kencangkan Fan Control Adjustment Knob agar pola lebih bulat
DoK 3 — Saat hasil semprotan tampak terlalu kasar dan menyebar tidak rata, teknisi mencurigai atomisasi kurang baik. Berdasarkan fungsi bagian spray gun, kombinasi penyesuaian mana yang paling masuk akal untuk memperbaiki atomisasi sambil menjaga jumlah cat tetap sama?
Kendurkan Air Valve Control untuk menambah tekanan udara dan tetap mempertahankan keluaran cat dengan tidak mengubah Fluid Control
Kencangkan Fluid Control Knob untuk mengurangi cat dan biarkan Air Valve tidak berubah
Putar Air cap dari Dot ke Flat tanpa menyentuh Air Valve
Kencangkan Fan Control sehingga pola lebih bulat dan tidak menyentuh Air cap
Perhatikan ilustrasi jarak penyemprotan yang benar pada gambar (jarak tetap). Berdasarkan petunjuk penggunaan spray gun, berapakah kisaran jarak antara metal dengan mulut tip yang harus dipertahankan untuk hasil pengecatan yang baik?
10–15 cm
18–21 cm
25–30 cm
35–40 cm
DoK 1 — Pilih pernyataan yang paling tepat tentang fungsi kompresor udara dalam pengecatan otomotif:
Menghasilkan udara bertekanan lebih rendah dari udara luar untuk ventilasi ruang cat
Mensuplai udara yang telah dimampatkan dan disimpan dalam tabung, lalu dialirkan ke tempat yang memerlukan tekanan lebih besar
Menghasilkan uap air agar cat cepat mengering pada permukaan kendaraan
Mengubah energi listrik menjadi panas untuk mempercepat proses pengeringan cat
DoK 2 — Air Transformer terdiri dari dua bagian utama. Manakah kombinasi komponen yang tepat beserta fungsinya secara umum?
Kondensor/filter untuk menyaring minyak dan kotoran serta menurunkan suhu; regulator untuk mengurangi dan mengatur tekanan dengan pressure gauge
Pompa vakum untuk menarik uap air; penukar panas untuk menaikkan suhu udara sebelum spray gun
Separator minyak untuk menambah pelumasan; katup pelepas untuk menaikkan tekanan secara otomatis
Humidifier untuk menambah kelembapan; flowmeter untuk menaikkan laju aliran
DoK 3 — Dalam pemasangan sistem udara bertekanan untuk pengecatan, manakah rencana instalasi yang paling tepat agar kualitas udara tetap stabil dan kering?
Meletakkan kompresor jauh dari ruang semprot dan memasang pipa datar untuk meminimalkan penurunan tekanan
Menempatkan kompresor di area panas agar cepat menguapkan kondensat, menghubungkan regulator tepat di sebelah kompresor, dan menggunakan pipa horizontal
Meletakkan kompresor di tempat sejuk dan bebas debu, memasang hubungan kompresor–regulator pada jarak sekitar 20–25 feet, serta memasang pipa agak miring untuk menampung kondensasi air
Menempatkan air transformer di luar ruangan tanpa filter agar aliran lebih lancar dan tekanan meningkat
