WorksheetsLATIHAN SOAL UAS MAPEL TKR
Total questions: 50
Worksheet time: 17mins
Apa nama komponen yang tertera pada nomor 1, 2, dan 3 berikut?
1: Poros utama, 2: Sinkronisasi, 3: Gigi transmisi
1: Poros input, 2: Kopling, 3: Gigi mundur
1: Poros output, 2: Bearing, 3: Gigi pinion
1: Poros sekunder, 2: Differential, 3: Gigi utama
Apa nama komponen yang tertera pada nomor 23, 24, dan 22 berikut?
22: Fork pemindah gigi, 23: Poros pemindah gigi, 24: Pin pengunci
22: Poros pemindah gigi, 23: Pin pengunci, 24: Fork pemindah gigi
22: Pin pengunci, 23: Fork pemindah gigi, 24: Poros pemindah gigi
22: Fork pemindah gigi, 23: Pin pengunci, 24: Poros pemindah gigi
Pengukuran komponen apakah yang ditunjukkan pada gambar di bawah ini?
Pengukuran diameter dalam komponen gigi transmisi.
Pengukuran panjang poros transmisi.
Pengukuran ketebalan pelat kopling.
Pengukuran diameter luar roda gigi.
Pengukuran komponen apakah yang ditunjukkan pada gambar di bawah ini?
Pengukuran diameter luar poros engkol menggunakan mikrometer.
Pengukuran ketebalan ring piston menggunakan jangka sorong.
Pengukuran celah katup menggunakan feeler gauge.
Pengukuran panjang baut menggunakan penggaris.
Pengukuran komponen apakah yang ditunjukkan pada gambar di bawah ini?
Pengukuran kelengkungan poros engkol menggunakan dial gauge.
Pengukuran diameter piston menggunakan mikrometer.
Pengukuran celah katup menggunakan feeler gauge.
Pengukuran tekanan oli menggunakan manometer.
Pengukuran komponen apakah yang ditunjukkan pada gambar di bawah ini?
Pengukuran celah gigi menggunakan feeler gauge.
Pengukuran diameter poros menggunakan mikrometer.
Pengukuran ketebalan plat menggunakan jangka sorong.
Pengukuran tekanan oli menggunakan manometer.
Pengukuran komponen apakah pada gambar di bawah ini?
Diameter poros kopling (atau diameter komponen yang diukur dengan jangka sorong pada gambar).
Panjang baut pengikat kopling.
Tebal plat kopling.
Jarak antar lubang pada plat kopling.
Kapan waktu yang tepat untuk memeriksa tingkat oli transmisi?
Saat mesin dalam keadaan dingin dan kendaraan berada di permukaan datar.
Saat mesin dalam keadaan panas setelah perjalanan jauh.
Saat kendaraan sedang berjalan di jalan menanjak.
Saat mesin dalam keadaan mati dan kendaraan di parkir miring.
Apa fungsi utama dari komponen kopling pada mobil?
Menghubungkan dan memutuskan putaran mesin ke transmisi.
Menambah kecepatan mobil secara otomatis.
Mengatur suhu mesin agar tetap stabil.
Mengisi bahan bakar ke ruang bakar.
Terdapat udara pada saluran mekanisme kopling hidrolik maka dapat menimbulkan gangguan …
Kopling tidak dapat bekerja dengan baik atau kopling menjadi tidak responsif.
Kopling menjadi lebih ringan saat ditekan.
Kopling menjadi lebih awet dan tahan lama.
Kopling dapat bekerja lebih cepat dari biasanya.
Komponen apa yang berfungsi untuk menghubungkan dan memutuskan putaran dari fly wheel ke pressure plate?
Kampas kopling (atau clutch disc).
Poros transmisi
Pedal gas
Bantalan roda
Lihat gambar pesawat kopling berikut ini. Yang dinamakan sebagai garpu pembebas kopling ditunjukkan pada nomor ....
Nomor 6 (garpu pembebas kopling pada diagram).
Nomor 2 (rumah kopling pada diagram).
Nomor 4 (pelat kopling pada diagram).
Nomor 8 (bantalan tekan pada diagram).

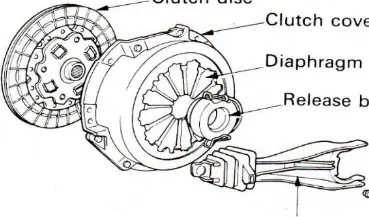

Perhatikan gambar dibawah ini, dan pernyataan komponen mana yang paling benar
Clutch disc berfungsi sebagai pemindah tenaga dari mesin ke transmisi
Release bearing berfungsi untuk menekan clutch cover
Diaphragm spring berfungsi untuk menekan clutch disc
Release fork berfungsi untuk menekan clutch disc
Gambar berikut menunjukan pemeriksaan ...
Ketebalan kampas kopling
Kebocoran oli
Keretakan clutch cover
Kekuatan pegas kopling
Pemeriksaan kondisi kopling dilakukan dengan cara ... (kecuali)
Pemeriksaan visual
Pengukuran ketebalan kampas
Pengukuran tekanan pegas
Penggantian oli mesin
Kerusakan yang terjadi pada release bearing pada kopling akan berakibat ...
Sulit memindahkan gigi atau kopling tidak bekerja dengan baik
Konsumsi bahan bakar meningkat
Lampu indikator mesin menyala
Ban menjadi cepat aus
Berikut ini yang bukan merupakan komponen pe-mindah tenaga adalah ...
Release bearing
Kopling
Poros propeller
Transmisi
Nama lain dari mesin di depan dan penggerak di belakang adalah ...
Mesin Front Engine Rear Drive (FR)
Mesin Rear Engine Front Drive (RF)
Mesin Front Engine Front Drive (FF)
Mesin Rear Engine Rear Drive (RR)
Langkah perawatan yang sesuai yang harus dilakukan orang tersebut adalah...
Membersihkan luka dengan antiseptik dan menutup dengan perban steril
Membiarkan luka terbuka tanpa perawatan
Mengoleskan tanah pada luka agar cepat kering
Mengikat luka dengan kain kotor
Mesin bensin adalah jenis dari motor bakar yang merubah energi panas dari proses pembakaran campuran bahan bakar dan udara menjadi energi gerak. Bagian apakah dari mesin tersebut yang menjadi sumber putaran roda?
Poros engkol (crankshaft)
Karburator
Radiator
Busi
Sebelum melaksanakan pekerjaan penyetelan katup pada kendaraan perlu menepatkan posisi katup, sebagai mekanik langkah yang dilakukan untuk memastikan posisi katup sudah tepat adalah…
Memastikan posisi top kompresi pada silinder yang akan disetel
Memastikan posisi piston pada titik mati bawah
Memastikan semua katup dalam posisi terbuka
Memastikan mesin dalam keadaan hidup
Pada mekanisme tipe OHV diketahui bahwa posisi katup berada di atas kepala silinder, komponen ...
Rocker arm
Piston
Crankshaft
Camshaft
23. Pada kendaraan 4 langkah setiap sekali usaha harus melalui 4 proses tahapan, apabila katup hisap dan katup buang tertutup dan piston bergerak dari TMA ke TMB maka dalam hal ini kendaraan tersebut pada saat langkah….
Langkah usaha (power stroke)
Langkah hisap (intake stroke)
Langkah buang (exhaust stroke)
Langkah kompresi (compression stroke)
Berapa standar untuk celah katup in
0,20 mm
0,30 mm
0,05 mm
0,50 mm
25. Pada kendaraan 4 langkah setiap sekali usaha harus melalui 4 proses tahapan, apabila katup hisap dan katup buang tertutup dan piston bergerak dari TMB ke TMA maka dalam hal ini kendaraan tersebut pada saat langkah….
Langkah buang (exhaust stroke)
Langkah hisap (intake stroke)
Langkah kompresi (compression stroke)
Langkah usaha (power stroke)
Pengencangan baut kepala silinder dilakukan dengan standar momen pengencangan sebesar…
4,5 – 5,5 kgm (standar umum, bisa berbeda tergantung spesifikasi kendaraan)
2,0 – 3,0 kgm
6,0 – 7,0 kgm
8,0 – 9,0 kgm
Berapa standar untuk celah katup EX…
0,30 mm
0,10 mm
0,50 mm
0,75 mm
Pada sistem pendingin terjadi proses sirkulasi dan ekspansi cairan pendingin dari radiator ke mesin dan sebaliknya dari mesin ke radiator. Komponen apa pada sistem pendingin yang berfungsi untuk menampung cairan pendingin yang berekspansi adalah….
Tangki reservoir (expansion tank)
Radiator
Thermostat
Pompa air
Suatu kendaraan mengalami overheating sehingga tidak bisa berjalan, setelah dilakukan pengecekan oleh seorang montir ternyata pelumas mesin tidak bisa naik keatas ke bagian mesin yang bergerak. Dari masalah diatas komponen pelumasan yang mengalami kerusakan adalah….
Pompa oli
Filter udara
Radiator
Busi
30. Saudara sebagai seorang mekanik akan melakukan perawatan sistem pendingin pada sebuah kendaraan Kijang 5K Pick Up tahun 1987. Didalam manual book tertera bahwa spesifikasi tekanan pada sistem radiator: 0,75 – 1,05 kg/cm2. Limit: 0,6 kg/cm2. Alat apakah yang akan saudara gunakan untuk mengukur kebocoran pada sistem pendingin dan tutup radiator...
Radiator tester (alat penguji tekanan radiator)
Manometer udara
Thermometer digital
Multimeter
Pengertian dari tune up mesin adalah...
Tune up mesin adalah perawatan berkala untuk mengembalikan performa mesin agar tetap optimal.
Tune up mesin adalah proses mengganti oli mesin setiap bulan.
Tune up mesin adalah membersihkan bodi kendaraan secara rutin.
Tune up mesin adalah memperbaiki ban yang bocor.
Salah satu kegiatan dalam tune up adalah pengukuran defleksi tali kipas antara pompa air dan alternator dengan diberi beban 10 kg ternyata didapatkan hasil defleksi sebesar 15 mm, maka disimpulkan bahwa…
Tali kipas masih dalam kondisi baik dan sesuai standar.
Tali kipas terlalu kencang dan harus dikendurkan.
Tali kipas terlalu kendur dan harus dikencangkan.
Tali kipas sudah aus dan harus diganti.
Sebuah kendaraan seminggu yang lalu baru turun mesin dan mengganti beberapa komponen, akan tetapi setelahnya kendaraan menjadi tidak bertenaga. Setiap pagi kendaraan susah untuk dihidupkan, setelah hidup gas buang berasap putih. Dari gejala tersebut kemungkinan kerusakan yang terjadi pada kendaraan adalah…
Kebocoran pada gasket kepala silinder atau masuknya air ke ruang bakar.
Kerusakan pada sistem pengapian.
Filter udara tersumbat.
Busi kendaraan kotor.
Perawatan rutin adalah kewajiban yang harus dipenuhi oleh setiap orang yang memiliki mobil. Dengan perawatan secara berkala maka kendaraan akan lebih minim resiko mengalami kerusakan serius, seperti salah satunya diakibatkan oleh suhu temperatur yang tinggi. Komponen yang berfungsi untuk mengatur uap air pada radiator saat tekanan radiator tinggi…
Tutup radiator (radiator cap)
Thermostat
Kipas pendingin (cooling fan)
Pompa air (water pump)
Kegunaan termostat pada sistem pendinginan adalah _________
Mengatur suhu mesin dengan membuka dan menutup aliran cairan pendingin.
Menambah tekanan pada sistem pendinginan.
Mengurangi konsumsi bahan bakar mesin.
Meningkatkan kecepatan putaran kipas pendingin.
Gambar komponen tersebut berfungsi untuk….
Komponen pada gambar berfungsi sebagai sekering, fuse, dan relay untuk melindungi rangkaian listrik dari arus lebih.
Komponen pada gambar berfungsi sebagai sumber daya utama untuk rangkaian listrik.
Komponen pada gambar berfungsi sebagai pengatur suhu pada mesin kendaraan.
Komponen pada gambar berfungsi sebagai pengubah energi listrik menjadi energi mekanik.
alat bantu yang digunakan untuk pemeriksaan kelistrikan otomotif yang biasanya digunakan antara lain sebagai berikut, kecuali….
test lampu LED (jika ada pilihan).
multimeter
test pen
oscilloscope
Perhatikan gambar tersebut, yang menunjukkan komponen relay dan komponen yang berfungsi untuk mengedipkan lampu sein dan hazzard adalah .....
flasher relay (biasanya ditunjukkan pada gambar d).
relay starter (biasanya ditunjukkan pada gambar a).
relay AC (biasanya ditunjukkan pada gambar b).
relay lampu utama (biasanya ditunjukkan pada gambar c).
Pada saat memeriksa relay kita membutuhkan aliran listrik sebelum pengecekan kontinuitas, terminal berapakah yang mendapat aliran listrik dari terminal baterai…
Terminal 30 pada relay mendapat aliran listrik dari terminal baterai.
Terminal 85 pada relay mendapat aliran listrik dari terminal baterai.
Terminal 86 pada relay mendapat aliran listrik dari terminal baterai.
Terminal 87 pada relay mendapat aliran listrik dari terminal baterai.
Nama komponen sesuai nomer 1, 3, 5, 6, 10 pada motor stater adalah…
1: Pinion gear, 3: Armature, 5: Field coil, 6: Brush, 10: Solenoid.
1: Armature, 3: Pinion gear, 5: Solenoid, 6: Field coil, 10: Brush.
1: Solenoid, 3: Brush, 5: Pinion gear, 6: Armature, 10: Field coil.
1: Field coil, 3: Solenoid, 5: Brush, 6: Pinion gear, 10: Armature.
alat yang digunakan untuk mengukur berat jenis batere adalah ________, standar berat jenis batere yang baik adalah _______.
Hidrometer, 1.250 - 1.280.
Voltmeter, 2.000 - 2.500.
Amperemeter, 0.800 - 0.900.
Termometer, 1.000 - 1.050.
Komponen yang ditunjukkan nomer 3 dan nomer 5 adalah…. (Lihat gambar komponen mesin di atas)
Yoke & Brush/ sikat carbon
Field coil & yoke
Armature & field coild
rotor & magnetic switch

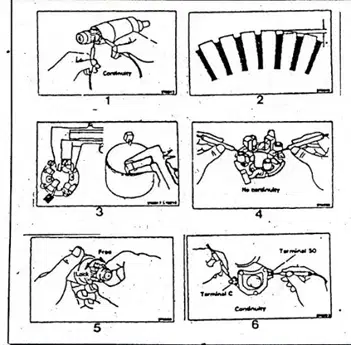

Gambar nomor 1, 3 dan 5 adalah jenis pemeriksaan .... (Lihat gambar pemeriksaan di bawah)
kedalaman segmen mika, panjang sikat dan putaran pinion
panjang sikat, isolasi pemegang sikat, dan putaran pinion
hubungan terbuka antara segmen komutator, kedalaman segmen mika dan panjang sikat
hubungan terbuka antar segmen komutator, panjang sikat, dan putaran pinion.
Symbol / wiring kelistrikan secara urut dibawah adalah symbol dari komponen….? (Lihat gambar simbol kelistrikan di bawah)
1. Baterai, 2. Relay, 3. Ground
1. Saklar, 2. Fuse, 3. Lampu
1. Motor, 2. Resistor, 3. Kapasitor
1. Alternator, 2. Sekring, 3. Kunci kontak

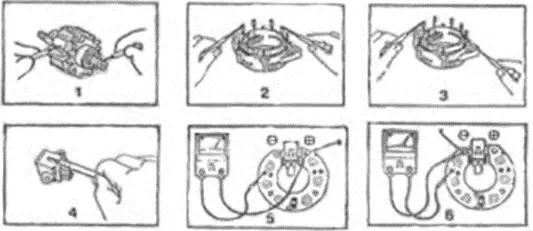

Gambar nomor 1, 2, dan 5 adalah jenis pemeriksaan…
Pemeriksaan tahanan atau pemeriksaan menggunakan multimeter
Pemeriksaan tekanan udara
Pemeriksaan suhu ruangan
Pemeriksaan visual tanpa alat
Perhatikan gambar rangkaian komponen sistem pengisian tersebut. Nomor 2, 3, dan 8 pada rangkaian tersebut adalah terminal…
Terminal B, IG, dan E (sesuai diagram kelistrikan kendaraan).
Terminal S, F, dan L.
Terminal A, C, dan D.
Terminal R, T, dan M.
Perhatikan gambar tersebut, pada gambar A dan B merupakan tanda lampu indikator permasalahan pada…
Sistem rem dan sistem mesin (A: rem, B: mesin/engine check).
Sistem kelistrikan dan sistem pendingin (A: kelistrikan, B: pendingin).
Sistem bahan bakar dan sistem transmisi (A: bahan bakar, B: transmisi).
Sistem oli dan sistem suspensi (A: oli, B: suspensi).
Komponen sistem kelistrikan body pada kendaraan yang tidak melewati kunci kontak antara lain…
Lampu rem, lampu hazard, klakson (contoh komponen yang tidak melewati kunci kontak).
Lampu utama, lampu sein, lampu kabut.
Radio, AC, wiper.
Lampu dashboard, lampu plat nomor, lampu interior.
Prosedur urutan melepas dan memasang batere pada kendaraan yang benar adalah…
Melepas kutub negatif terlebih dahulu, kemudian kutub positif. Memasang kutub positif terlebih dahulu, kemudian kutub negatif.
Melepas kutub positif terlebih dahulu, kemudian kutub negatif. Memasang kutub negatif terlebih dahulu, kemudian kutub positif.
Melepas kedua kutub secara bersamaan, kemudian memasang kedua kutub secara bersamaan.
Melepas kutub negatif terlebih dahulu, kemudian kutub positif. Memasang kutub negatif terlebih dahulu, kemudian kutub positif.

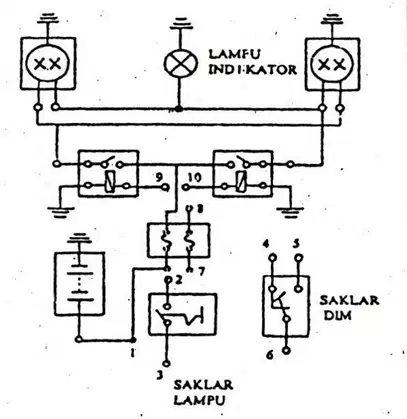

Aliran arus listrik lampu jauh pada gambar rangkaian diatas adalah…
Dari baterai ke saklar lampu, lalu ke saklar dim, kemudian ke lampu jauh dan massa.
Dari baterai langsung ke lampu jauh tanpa melalui saklar.
Dari saklar dim ke baterai, lalu ke lampu jauh dan saklar lampu.
Dari lampu jauh ke saklar lampu, lalu ke saklar dim dan baterai.
