ALAT UKUR DAN PISTON SEPEDA MOTOR

Total questions: 125

Worksheet time: 1hrs 22mins

Name
Class
Date
1.

Alat ukur berikut digunakan untuk membantu pengukuran silinder mesin, kecuali ...

a)

dial indikator

b)

mikrometer outside

c)

mikrometer inside

d)

jangka sorong

e)

mistar baja

2.

Hasil pengukuran dengan nilai 10.20 sesuai dengan gambar ...

a)

b)

c)

d)

e)

3.

Alat bantu untuk memegang dial gauge saat pengukuran agar tidak bergerak adalah ...

a)

Stand statif

b)

V-Block

c)

Ragum

d)

Jepitan

e)

Magnet stand

4.

Diketahui ketelitian sebuah dial gauge adalah 0.01 mm. Jika jarum panjang berputar dari titik "0" kembali ke titik "0", maka hasil pengukurannya adalah ...

a)

10 mm

b)

1 mm

c)

0.1 mm

d)

100 mm

e)

0.01 mm

5.

Diketahui diameter silinder adalah 51.36 mm, maka ukuran rod dan washer yang tepat digunakan adalah ...

a)

50 rod dan 2 washer

b)

50 rod dan 1 washer

c)

50 rod dan 3 washer

d)

50 rod dan 0 washer

e)

55 rod dan 0 washer

6.

Alat ukur yang dapat digunakan untuk mengukur keausan dalam sebuah silinder adalah ...

a)

Vernier Caliper

b)

Dial Gauge

c)

Micrometer

d)

Dial indicator

e)

Cylinder Bore Gauge

7.

Apa nama alat ukur pada gambar ini?

a)

Cylinder Bore Gauge

b)

Rod

c)

Dial Gauge

d)

Micrometer

e)

Vernier Caliper

8.

Vernier caliper mempunyai beberapa kegunaan, di bawah ini yang bukan kegunaan dari vernier caliper adalah ….

a)

mengukur diameter luar

b)

mengukur tinggi

c)

mengukur kerataan

d)

mengukur diameter dalam

e)

mengukur lebar

9.

Untuk mengembalikan kembali keadaan alat ukur agar memperoleh pengukuran yang tepat adalah merupakan….

a)

disiplin kerja

b)

keselamatan kerja

c)

prosedur pengukur

d)

perawatan alat ukur

e)

prosedur kalibrasi

10.

Sebelum mengunci posisi mikrometer dengan lock clamp, bagian yang terakhir diputar kira-kira 3 kali putaran adalah ...

a)

timble

b)

outer sleeve

c)

spindel

d)


rachet stopper

e)

anvil

11.

Berapa hasil pengukuran dial gauge yang ditunjukkan gambar di atas?

a)

43 mm

b)

4.3 mm

c)

0.043 mm

d)

0.43 mm

e)

1.43 mm

12.

Dial indicator digunakan untuk mengukur/ memeriksa kerataan, kesejajaran, kebundaran, kehalusan, kebengkokan, dan kelurusan suatu benda kerja.

Di bawah ini pernyataan yang benar tentang dial indicator adalah ...

a)

penyangga alat memudahkan dial indicator tegak lurus

b)

jarum pendek akan bergerak 1 strip jika jarum panjang berputar 180o

c)

jumlah skala yang dilewati jarum besar ada 1000 strip

d)

memiliki ketelitian 0.01 mm

e)

sensor button pada dial indicator tidak peka terhadap gerakan

13.

Hasil pengukuran alat di atas adalah ...

a)

1.05 mm

b)

1.06 m

c)

1.07 mm

d)

1.56 mm

e)

1.50 mm

14.

Hasil akhir pengukuran diameter silinder adalah 53,54 mm, maka rod dan washer yang digunakan adalah :

a)

Rod 50 mm, washer 2 mm + 1 mm

b)

Rod 50 mm, washer 3 mm + 0,5 mm

c)

Rod 50 mm, washer 3 mm + 1 mm

d)

Rod 50 mm, washer 2 mm + 0,5 mm

e)

Rod 50 mm, washer 1 mm + 1 mm

15.

Berikut ini adalah jenis-jenis pekerjaan yang dapat dilakukan oleh dial gauge/ jam pengukur, kecuali ...

a)

Mengukur kerataan permukaan bidang datar

b)

Mengukur keolengan suatu roda/ piringan

c)

Mengukur kerataan permukaan dinding silinder

d)

Mengukur diameter luar suatu poros

e)

Mengukur kerataan serta kebulatan sebuah poros

16.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

0,32 mm

b)

0,20 mm

c)

3,20 mm

d)

3,50 mm

17.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

10, 50 mm

b)

10,05 mm

c)

10,15 mm

d)

10, 60

18.

Hasil pengukuran jangka sorong di atas adalah ....

a)

10,80 mm

b)

10,17 mm

c)

9,80 mm

d)

9,17 mm

19.

Hasil pengukuran jangka sorong di atas adalah ....

a)

12,21 mm

b)

12,90 mm

c)

13,90 mm

d)

13,70 mm

20.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

0,60 mm

b)

0,16 mm

c)

1,60 mm

d)

1, 70 mm

21.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

18,20 mm

b)

18,30 mm

c)

19,30 mm

d)

19,35 mm

22.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

35,50 mm

b)

35,60 mm

c)

36,50 mm

d)

36,60 mm

23.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

26, 47 mm

b)

26, 55 mm

c)

26, 50 mm

d)

27, 55 mm

24.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

0,8 mm

b)

0,38 mm

c)

2,8 mm

d)

3,8 mm

25.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

0,44 mm

b)

0,35 mm

c)

4,35 mm

d)

4,30 mm

26.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

10,15 mm

b)

16,15 mm

c)

16,20 mm

d)

16,05 mm

27.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

20,40 mm

b)

20, 31 mm

c)

23,40 mm

d)

23,31 mm

28.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

30,25 mm

b)

30,30 mm

c)

31,25 mm

d)

31,30 mm

29.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

40,10 mm

b)

40,45 mm

c)

42,10 mm

d)

43,10 mm

30.

Hasil pengukuran dengan jangka sorong di atas adalah ....

a)

0,10 mm

b)

6,10 mm

c)

6,12 mm

d)

6,14 mm

31.

Hasil dari pengukuran dengan jangka sorong diatas adalah ....

a)

13,00 mm

b)

13,02 mm

c)

13,04 mm

d)

15,00 mm

32.

Hasil dari pengukuran dengan jangka sorong diatas adalah ....

a)

15, 50 mm

b)

15,52 mm

c)

15,54 mm

d)

15,40 mm

33.

Hasil dari pengukuran dengan jangka sorong diatas adalah ....

a)

23,64 mm

b)

23,68 mm

c)

24,64 mm

d)

24,68 mm

34.

Hasil dari pengukuran dengan jangka sorong diatas adalah ....

a)

31,32 mm

b)

31,34 mm

c)

31,48 mm

d)

32,34 mm

35.

Hasil dari pengukuran dengan jangka sorong diatas adalah ....

a)

36, 22 mm

b)

36,21 mm

c)

36,20 mm

d)

35,22 mm

36.

Fungsi alat ini adalah

a)

untuk mengukur elektrolit dan fluida

b)

untuk mengukur tekanan udara

c)

untuk membersihkan injektor

d)

untuk membersihkan dan menganalisa kinerja injektor

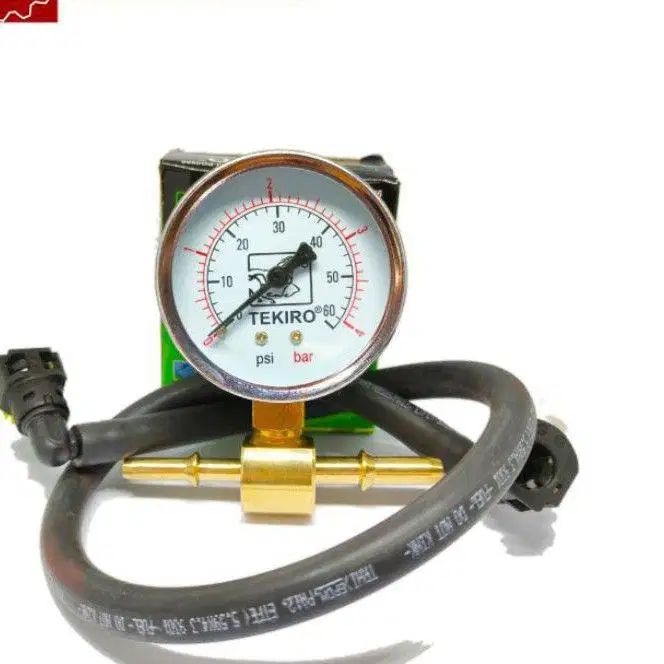

37.

Fungsi alat ini adalah ...

a)

mengukur tekanan fuel pump

b)

mengukur tekanan udara

c)

mengukur tekanan fluida

d)

mengukur tekanan kompresi

38.

Pengukuran komponen ....

a)

tahanan fuel pump

b)

tahanan injektor

c)

tahanan ect

d)

tahanan ckp

39.

Kegiatan mengukur.....

a)

tahanan injektor

b)

tahanan tps

c)

fuel pump

d)

tahanan ect

40.

Fungsi alat ini adalah .....

a)

ukur tegangan baterai

b)

ukur tegangan pengapian

c)

ukur tegangan puncak pengapian

d)

ukur tegangan injektor

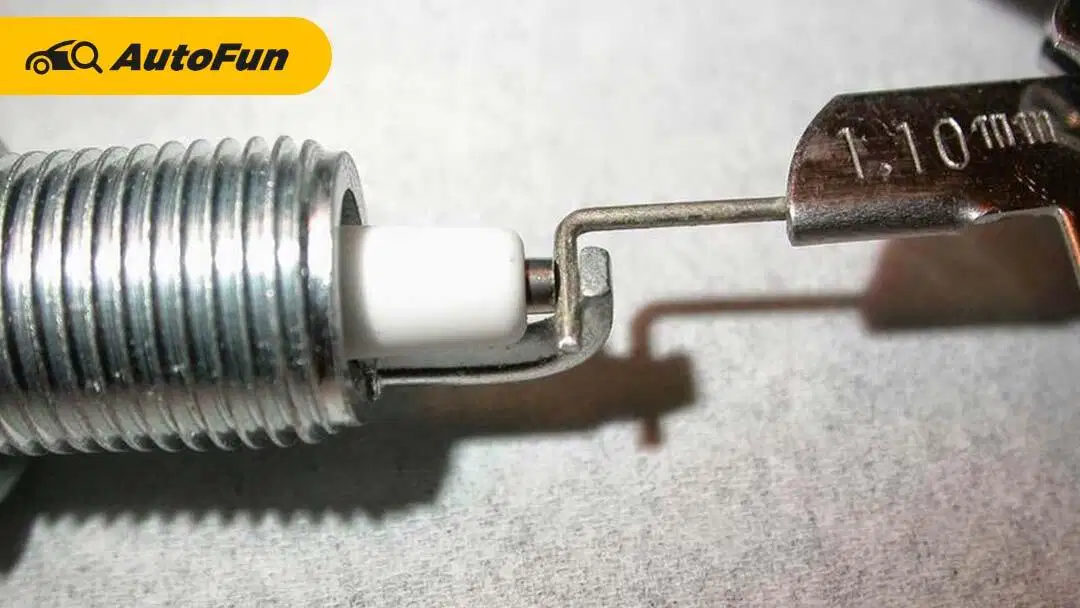

41.

Kegiatan mengukur ....

a)

celah busi

b)

celah katup

c)

o2 sensor

d)

kekerasan logam

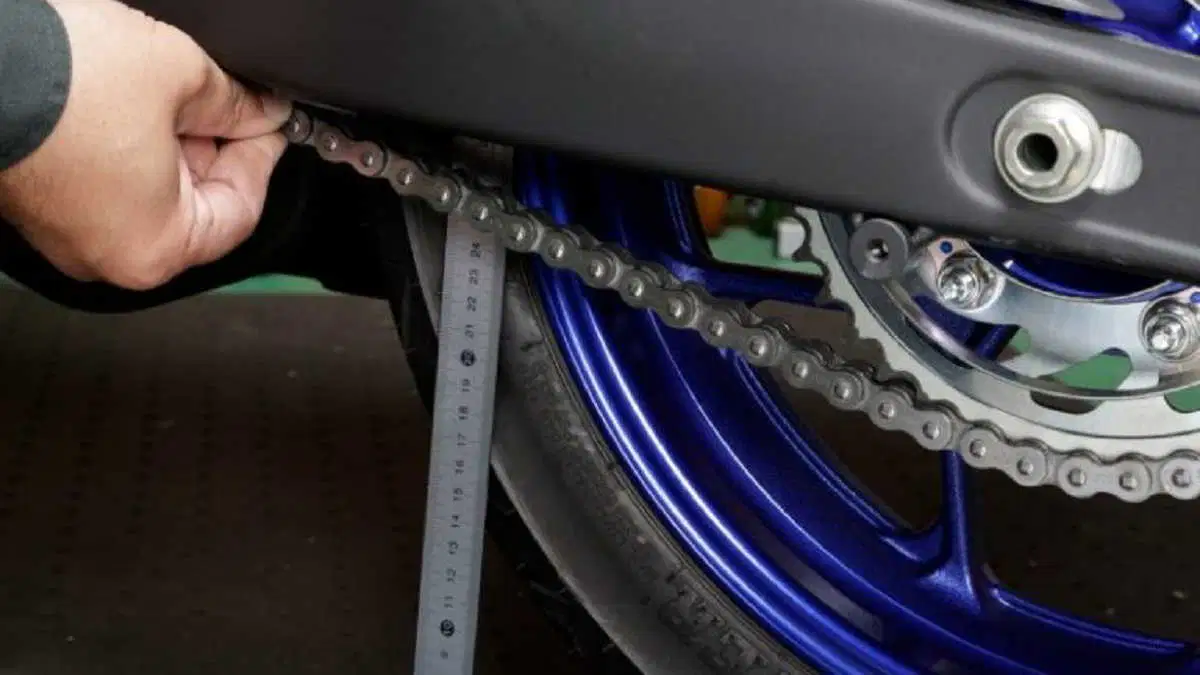

42.

Kegiatan pengukuran ....

a)

tekanan ban

b)

kondisi rantai

c)

kekerasan rantai

d)

kekencangan rantai

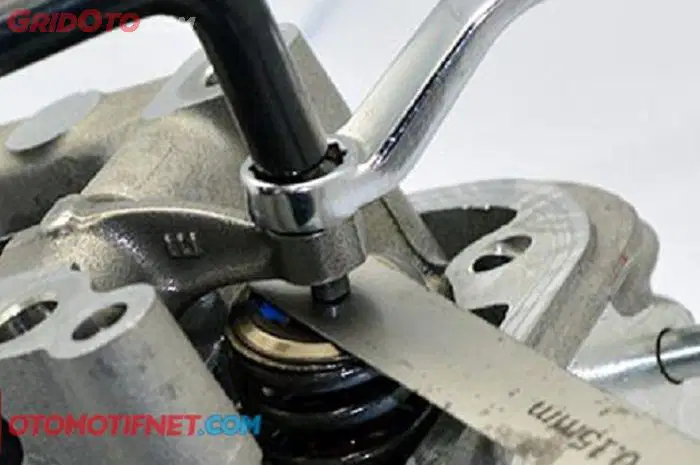

43.

Kegiatan mengukur....

a)

celah busi

b)

celah katup

c)

kekencangan baut

d)

kelonggaran katup

44.

Kegiatan mengukur ....

a)

tegangan baterai

b)

arus baterai

c)

kebocoran arus baterai

d)

voltase baterai

45.

Kegiatan mengukur ....

a)

ketebalan kampas rem

b)

lebar kampas rem

c)

celah kampas rem

d)

kedalaman alur kampas rem

46.

Berikut ini yang bukan termasuk komponen kepala silinder mesin 4 langkah adalah ....

a)

valve

b)

Cam shaft

c)

Crankshaft

d)

Pegas katup

e)

Rocker arm

47.

Bila jarak klep terlalu renggang, maka akan terjadi .....

a)

bahan bakar menjadi boros

b)

timbul karbon pada klep

c)

busi menjadi cepat hitam

d)

bunyi mesin yang tidak normal (tappe Noise)

e)

klep terbakar

48.

Berikut ini yang bukan gangguan pada sistem mekanisme klep yaitu .....

a)

   Jarak renggang klep terlalu rapat

b)

  Bahan bakar menjadi irit

c)

  Daun klep gompal/grepes

d)

  Dudukan klep aus atau tidak rata

e)

Sistem tertib klep (valve Timing) tidak benar

49.

gambar di bawah ini adalah komponen .........

a)

Ring piston

b)

Kepala silinder

c)

Crankshaft

d)

Tensioner

e)

Valve mechanism

50.

Pada mesin 4 langkah ketika dijalankan keluar asap putih dari knalpot, kemungkinan kerusakannya adalah ....

a)

Terjadi kebocoran kompresi

b)

Sil katup rusak

c)

ring kompresi aus

d)

penyetelan campuran tidak tepat

e)

banyak terdapat kerak arang  pada dudukan katup

51.

Penyetelan celah katup dilakukan pada saat  ....

a)

Katup IN dan EX dalam keadaan membuka

b)

Katup IN membuka, katup EX menutup

c)

Katup IN dan EX dalam keadaan menutup

d)

Katup IN menutup dan katup EX membuka

e)

Posisi TOP buang

52.

Komponen yang berfungsi untuk mempertahankan kerapatan antara  piston dengan dinding silinder agar tidak terjadi kebocoran gas adalah....

a)

Sil katup

b)

Piston

c)

Katup

d)

Ring piston

e)

Packing

53.

Pada mesin 4 langkah, pada saat langkah kompresi….

a)

Katup IN membuka, katup EX menutup

b)

Katup IN menutup, katup EX membuka

c)

Katup IN dan EX membuka

d)

Katup IN menutup katup EX menutup

e)

Katup IN dan katup EX membuka bersamaan

54.

Komponen mekanisme katup yang berfungsi untuk mengatur terbukanya katup secara teratur adalah ....

a)

Pegas katup

b)

Rocker arm

c)

Cam shaf

d)

Valve lifter

e)

Timing

55.

Sistem pada mesin yang berfungsi untuk mengatur terbuka dan tertutupnya katup secara teratur sesuai dengan tertib kerja katup selama mesin bekerja adalah .......

a)

Mekanisme katup

b)

Timing chain

c)

Poros engkol

d)

Timing belt

e)

Poros nok

56.

  Pada gambar berikut nama bagian yang ditunjukan no 1,2,3 adalah ......

a)

Lubang buang, lubang masuk, lubang bilas

b)

Lubang masuk, lubang bilas, lubang buang

c)

Lubang bilas, lubang masuk, lubang buang

d)

Lubang buang, lubang bilas, lubang masuk

e)

Lubang masuk, lubang buang, lubang bias

57.

Komponen/bagian berikut yang  tidak  terdapat pada mesin 4 langkah adalah  ….

a)

Piston

b)

Saluran Masuk

c)

Saluran Bilas

d)

Ring Oli

e)

Ring Kompresi

58.

fungsi dari seal klep adalah


a)

menjaga bahan bakar masuk ke selah selah batang katup

b)

menjaga kompresi

c)

Untuk mencegah minyak pelumas mengalir ke saluran masuk atau buang.

d)

menjaga agar hasil pembakaran tidak masuk ke selah selah katup

e)

mejaga posisi klep tetap pada tempatnya

59.

kepanjangan dari singkatan DOHC

a)

Single Overhead Chranshaft

b)

Double Over Camshaft

c)

Double Overhead Camshaft

d)

Double head Chain

e)

Double Otomatic Camshaft

60.
Salah satu ciri khas utama yang membuat mekanisme katup DOHC (Double Overhead Camshaft) mudah dikenali adalah …
a)

A.     Menggunakan pushrod pada mekasnisme katupnya

b)

B.      Suara mesin lebih halus

c)

C.      Konstrusi mesinnya lebih rumit

d)

D.     Tidak ada katup di bagian kepala silinder

e)

E.Menggunakan dua buah camshaft

61.
Tanda top kompresi pada sepeda motor bebek terdapat di …
a)
A.     Katup buang
b)
B.      Katup masuk
c)
C.      Roda gigi transmisi
d)
D.     sisi kanan mesin
e)
E.      sisi kiri mesin (rotor/magnet)
62.
Fungsi komponen tensioner pada mekanisme katup SOHC adalah …
a)
A.     Memperpanjang usai pakai katup masuk dan katup buang
b)
B.      Mengurangi suara berisik yang dihasilkan mekanisme katup
c)
C.      Mencegah timing chain berputar berlawan arah putaran mesin
d)
D.     Menjaga ketegangan timing chain secara otomatis agar tidak kendur
e)
E.      Melindungi timing chain dari keausan
63.
Untuk meneruskan gerakan menekan poros nok ke katup pada mekanisme katup SOHC digunakan komponen …
a)
A.     Tappet dan valve lifter
b)
B.      Valve shim dan bucket
c)
C.      Rocker arm (Pelatuk) dan Baut Penyetel Katup
d)
D.     tappet dan valve shim
e)
E.      valve lifter dan pushrod
64.
Alat yang digunakan untuk mengukur celah katup adalah …
a)
A.     Vernier caliper
b)
B.      Dial gauge
c)
C.      Feeler gauge
d)
D.     micrometer
e)
E.      straight edge
65.

Fungsi Poros Cam adalah ? ....

a)

Sebahgai penghubung antara camshaft dengan valve

b)

Mengatur pembakaran pada ruang bakar

c)

Membuka katup sesuai dengan urutan pengapian

d)

Mengkompresikan bahan bakar

e)

Sebgai tempat pembakaran di ruang bakar

66.
Kepala silinder (cylinder head) ditempatkan di bagian atas ....
a)
blok silinder
b)
tabung silinder
c)
torak
d)
ruang engkol
e)
katup
67.
Seorang teknisi telah melakukan pengukuran diameter dalam rocker arm. Pengukuran memberikan hasil 10,07 mm. Jika spesifikasi servis adalah 10,10 mm, maka analisis hasil pengukuran tersebut adalah ....
a)
rocker arm melengkung
b)
rocker arm perlu dibubut
c)
rocker arm dalam kondisi baik
d)
rocker arm perlu ditambah paking
e)
tidak dapat ditoleransi
68.
Komponen-komponen berikut yang terdapat di dalam kepala silinder adalah ....
a)
camshaft, pen rocker arm, dan piston
b)
camshaft, pen rocker arm, dan ring piston
c)
camshaft, pen rocker arm, dan crankshaft
d)
camshaft, pen rocker arm, dan valve
e)
camshaft, pen rocker arm, dan silinder
69.
Komponen-komponen berikut yang terdapat di dalam kepala silinder, kecuali ....
a)
camshaft
b)
valve
c)
pegas katup
d)
spark plug
e)
piston
70.
Pada bagian tengah mesin sepeda motor, terdengar kasar pada lengan mesin sepeda motor, terdengar kasar pada putaran mesin menengah sampai tinggi, dan hasil diagnosis tersebut dapat disimpulkan bahwa terdapat ...
a)
keausan pada piston
b)
keausan pada roda timing chain
c)
keausan pada roda timing sprocket
d)
keausan pada rocker arm dan camshaft
e)
celah yang besar pada rocker arm dan camshaft
71.
Komponen motor yang paling besar, sebagai tempat pemasangan komponen mekanik dan sistem sistem lainnya adalah ....
a)
kepala silinder
b)
katup silinder
c)
bak engkol
d)
alternator
e)
blok silinder
72.
Batas maksimal dapat dilakukannya oversize pada silinder liner adalah
a)
0,2
b)
0,75
c)
0,25
d)
1
e)
0,5
73.
Berikut yang menyebabkan terjadinya overheating pada kepala silinder kecuali....
a)
tekanan kompresi terlalu rendah
b)
sistem pendinginan terganggu
c)
waktu pengapian terlalu awal atau maju
d)
pemakaian bahan bakar terlalu irit atau hemat
e)
sistem pelumasan yang terganggu
74.
Sirip-sirip yang dibuat pada blok silinder berfungsi untuk ....!
a)
menghangatkan mesin
b)
mengurangi gesekan mesin
c)
membersihkan blok silinder
d)
memperbesar kompresi
e)
sebagai pendingin
75.
Berikut yang bukan merupakan fungsi kepala silinder adalah sebagai tempat ....
a)
tempat camshaft
b)
bekerjanya piston
c)
dudukan busi
d)
pembakaran
e)
dudukan katup
76.

Dalam sistem pendingin sepeda motor,apakah penyebab terjadinya overheating dengan sistem pendingin air, kecuali….

a)

tutup radiator rusak

b)

air radiator kurang

c)

radiator tersumbat

d)

thermostat tidak bisa menutup

e)

thermostat tidak bisa membuka

77.

apabila suhu kerja optimal mesin tidak mudah dicapai, maka kemungkinan kerusakan terjadi pada….

a)

tutup radiator rusak

b)

air radiator kurang

c)

radiator tersumbat

d)

thermostat tidak bisa menutup

e)

thermostat tidak bisa membuka

78.

Radiator dalam sistem pendingin sepeda motor berfungsi untuk ….

a)

mengatur sirkulasi cairan pendingin untuk memperoleh suhu kerja optimal

b)

memompa cairan pendingin

c)

mendinginkan cairan pendingin

d)

saluran cairan pendingin

e)

menyaring cairan pendingin

79.

Fungsi dari water pump pada sistem pendingin sepeda motor adalah ….

a)

mengatur sirkulasi cairan pendingin untuk memperoleh suhu kerja optimal

b)

memompa cairan pendingin

c)

mendinginkan cairan pendingin

d)

saluran cairan pendingin

e)

menyaring cairan pendingin

80.

Fungsi dari thermostat adalah untuk….

a)

mengatur sirkulasi cairan pendingin untuk memperoleh suhu kerja optimal

b)

memompa cairan pendingin

c)

mendinginkan cairan pendingin

d)

saluran cairan pendingin

e)

menyaring cairan pendingin

81.

Pengukuran yang ditunjukkan gambar berikut adalah ......

a)

Diameter dalam

b)

Diameter luar

c)

Kedalaman

d)

Ketinggian

82.

Alat ukur mikrometer ditunjukkan pada gambar

a)
b)
c)
d)
83.

Berdasarkan gambar animasi berikut ketika langkah hisap, apa yang terjadi pada katup .....

a)

Katup in menutup

b)

katup ex membuka

c)

katup in membuka

d)

kedua katup menutup

84.

Yang bertungsi sebagai penutup lubang silinder pada blok silinder dan tempat dudukan busi yaitu ....

a)
b)
c)
d)
85.

Gambarberikut adalah salah satu komponen pada sistem EFI sepeda motor, nama komponen tersebut adalah....

a)

Fuel pump

b)

Throttle body

c)

Thermo sensor

d)

EOT

86.

Apa fungsi utama piston dalam mesin sepeda motor?

a)

Mengurangi gesekan antara komponen.

b)

Mengubah energi pembakaran menjadi gerakan mekanis.

c)

Menampung oli mesin.

d)

Meningkatkan suhu mesin.

87.

Jelaskan prinsip kerja silinder pada mesin sepeda motor.

a)

Silinder berfungsi sebagai ruang pembakaran yang mengubah energi kimia bahan bakar menjadi energi mekanik melalui proses kompresi dan pembakaran.

b)

Silinder hanya berfungsi sebagai penampung oli mesin.

c)

Silinder mengubah energi mekanik menjadi energi kimia untuk bahan bakar.

d)

Silinder berfungsi untuk menyimpan bahan bakar sebelum dibakar.

88.

Sebutkan material yang umum digunakan untuk piston!

a)

Batu, kayu, dan kaca

b)

Aluminium, besi cor, dan baja

c)

Serat karbon, titanium, dan tembaga

d)

Tembaga, plastik, dan karet

89.

komponen gambar diatas disebut?

a)

Rocker Arm

b)

Cylinder Head

c)

Cylinder Block

d)

Crankshaft

90.

Sebutkan masalah umum yang sering terjadi pada piston!

a)

Keausan, kebocoran, deformasi, dan keretakan.

b)

Kebisingan, getaran, dan korosi.

c)

Peningkatan suhu, penurunan tekanan, dan kelebihan oli.

d)

Keterlambatan respon, kebocoran bahan bakar, dan kerusakan katup.

91.

Bagaimana pengaruh ukuran silinder terhadap performa mesin?

a)

Ukuran silinder hanya mempengaruhi suara mesin.

b)

Ukuran silinder mempengaruhi tenaga dan efisiensi mesin.

c)

Ukuran silinder tidak berpengaruh pada performa mesin.

d)

Ukuran silinder meningkatkan konsumsi bahan bakar secara signifikan.

92.

Apa yang terjadi jika piston mengalami keausan?

a)

Piston yang aus tidak mempengaruhi kinerja mesin.

b)

Piston yang aus meningkatkan efisiensi mesin.

c)

Piston yang aus dapat menyebabkan kebocoran kompresi dan penurunan efisiensi mesin.

d)

Piston yang aus menyebabkan suara mesin menjadi lebih halus.

93.

Jelaskan perbedaan antara piston solid dan piston berongga!

a)

Piston solid memiliki desain yang lebih kompleks, sementara piston berongga lebih sederhana dan efisien.

b)

Piston solid lebih ringan dan mudah diproduksi, sedangkan piston berongga lebih kuat dan tahan lama.

c)

Piston solid lebih kuat dan tahan lama, sedangkan piston berongga lebih ringan dan dapat mengurangi konsumsi material.

d)

Piston solid digunakan untuk aplikasi bertekanan rendah, sedangkan piston berongga digunakan untuk aplikasi bertekanan tinggi.

94.

Mengapa penting untuk menggunakan material berkualitas untuk piston?

a)

Material berkualitas untuk piston hanya meningkatkan penampilan mesin.

b)

Material berkualitas untuk piston meningkatkan daya tahan dan efisiensi mesin.

c)

Piston tidak mempengaruhi efisiensi mesin sama sekali.

d)

Menggunakan material murah dapat mengurangi biaya produksi.

95.

Apa dampak dari kebocoran pada silinder?

a)

Kebocoran pada silinder dapat menyebabkan kehilangan tekanan dan kerusakan pada mesin.

b)

Kebocoran pada silinder hanya menyebabkan suara bising.

c)

Kebocoran pada silinder meningkatkan efisiensi mesin.

d)

Kebocoran pada silinder tidak berpengaruh pada performa kendaraan.

96.

Sebutkan tanda-tanda bahwa piston perlu diganti!

a)

Tanda-tanda bahwa piston perlu diganti termasuk kebocoran oli, suara berisik, penurunan performa, dan kerusakan pada permukaan.

b)

Piston selalu berwarna hitam

c)

Piston berfungsi dengan baik tanpa suara

d)

Piston tidak mempengaruhi konsumsi bahan bakar

97.

Bagaimana cara memeriksa kondisi piston?

a)

Bersihkan filter udara

b)

Cek tekanan oli mesin

c)

Ganti semua komponen mesin

d)

Lepaskan piston, periksa permukaan dan cincin piston, serta lakukan pengukuran diameter.

98.

Apa yang dimaksud dengan rasio kompresi dalam konteks piston?

a)

Rasio kompresi adalah ukuran kecepatan mesin.

b)

Rasio kompresi adalah perbandingan antara volume silinder pada TDC dan BDC.

c)

Rasio kompresi adalah jumlah silinder dalam mesin.

d)

Rasio kompresi adalah perbandingan antara daya dan torsi mesin.

99.

Jelaskan bagaimana suhu mempengaruhi kinerja piston!

a)

Suhu hanya mempengaruhi suara mesin.

b)

Suhu mempengaruhi kinerja piston dengan mengubah viskositas oli, menyebabkan ekspansi termal, dan mempengaruhi efisiensi pembakaran.

c)

Suhu meningkatkan kekuatan piston tanpa efek lain.

d)

Suhu tidak berpengaruh pada kinerja piston.

100.

Apa peran oli dalam menjaga kinerja piston dan silinder?

a)

Oli hanya digunakan untuk melumasi bagian luar mesin.

b)

Oli meningkatkan gesekan antara piston dan silinder.

c)

Oli berfungsi sebagai bahan bakar untuk mesin.

d)

Oli menjaga kinerja piston dan silinder dengan mengurangi gesekan, mencegah keausan, dan membantu pendinginan.

101.

Sebutkan jenis-jenis piston berdasarkan desainnya!

a)

Jenis-jenis piston berdasarkan desainnya adalah: silinder, trapesium, bulat, dan kotak.

b)

heksagonal

c)

oval

d)

segitiga

102.

Bagaimana cara mencegah kerusakan pada silinder?

a)

Meninggalkan silinder di luar ruangan tanpa perlindungan.

b)

Menggunakan pelumas yang tidak sesuai.

c)

Lakukan perawatan rutin dan pastikan pelumasan yang baik.

d)

Mengabaikan perawatan dan membiarkan silinder kotor.

103.

Apa yang dimaksud dengan 'piston slap' dan apa penyebabnya?

a)

Piston slap adalah jenis oli mesin yang digunakan untuk pelumasan.

b)

Piston slap terjadi ketika mesin beroperasi pada suhu rendah.

c)

Piston slap adalah suara yang dihasilkan oleh knalpot yang bocor.

d)

Piston slap adalah suara yang dihasilkan oleh piston yang bergerak longgar di dalam silinder, disebabkan oleh keausan atau toleransi yang tidak tepat.

104.

Jelaskan bagaimana ukuran silinder dapat mempengaruhi efisiensi bahan bakar!

a)

Ukuran silinder yang lebih besar selalu lebih efisien.

b)

Ukuran silinder tidak mempengaruhi efisiensi bahan bakar.

c)

Semua ukuran silinder memiliki efisiensi bahan bakar yang sama.

d)

Ukuran silinder yang lebih kecil cenderung lebih efisien dalam penggunaan bahan bakar.

105.

Apa yang harus dilakukan jika terjadi overheating pada mesin?

a)

Tingkatkan suhu mesin untuk memperbaiki kinerja.

b)

Biarkan mesin berjalan lebih lama untuk mengatasi masalah.

c)

Matikan mesin dan biarkan mendingin.

d)

Tambahkan lebih banyak bahan bakar ke dalam mesin.

106.

Apa fungsi utama piston pada sepeda motor?

a)

Menampung bahan bakar untuk mesin.

b)

Mengatur suhu mesin sepeda motor.

c)

Meningkatkan kecepatan sepeda motor.

d)

Mengubah energi pembakaran menjadi gerakan mekanik.

107.

Sebutkan dua jenis piston yang umum digunakan!

a)

Piston datar dan piston spiral

b)

Piston oval dan piston persegi

c)

Piston bulat dan piston kotak

d)

Piston silinder dan piston segitiga

108.

Apa perbedaan antara piston solid dan piston berongga?

a)

Piston solid lebih ringan dan lebih murah.

b)

Piston berongga lebih kuat dan tahan lama.

c)

Piston solid lebih kuat dan tahan lama, sedangkan piston berongga lebih ringan dan dapat mengurangi penggunaan material.

d)

Piston solid tidak dapat digunakan dalam mesin berkecepatan tinggi.

109.

Sebutkan material yang sering digunakan untuk membuat piston!

a)

Kayu

b)

Aluminium, besi cor, baja

c)

Plastik

d)

Karet

110.

Mengapa material piston harus tahan panas?

a)

Material piston harus fleksibel untuk mengurangi getaran mesin.

b)

Material piston harus ringan untuk meningkatkan efisiensi bahan bakar.

c)

Material piston harus tahan air untuk mencegah korosi.

d)

Material piston harus tahan panas untuk mencegah deformasi dan kerusakan akibat suhu tinggi.

111.

Apa yang dimaksud dengan piston yang mengalami keausan?

a)

Piston yang memiliki ukuran lebih besar dari standar.

b)

Piston yang berfungsi dengan baik tanpa masalah.

c)

Piston yang terbuat dari bahan yang lebih kuat.

d)

Piston yang telah mengalami penurunan performa akibat gesekan dan penggunaan yang berlebihan.

112.

Sebutkan langkah-langkah perawatan rutin untuk piston sepeda motor!

a)

Mengganti oli mesin setiap bulan

b)

Membersihkan karburator sepeda motor

c)

Perawatan rutin untuk piston sepeda motor meliputi pemeriksaan kebocoran oli, pembersihan, pemeriksaan dan penggantian ring piston, pelumasan, serta memastikan pemasangan yang benar.

d)

Memeriksa tekanan ban sepeda motor

113.

Apa dampak dari kurangnya pelumasan pada piston?

a)

Piston akan lebih cepat dingin tanpa pelumasan.

b)

Dampak dari kurangnya pelumasan pada piston adalah peningkatan gesekan, overheating, dan kerusakan mesin.

c)

Kurangnya pelumasan meningkatkan efisiensi bahan bakar.

d)

Piston akan berfungsi lebih baik tanpa pelumasan.

114.

Sebutkan masalah umum yang dapat terjadi pada piston!

a)

Peningkatan suhu

b)

Kebisingan mesin

c)

Keausan, kebocoran oli, kerusakan cincin piston.

d)

Kekurangan bahan bakar

115.

Apa yang terjadi jika piston mengalami kerusakan?

a)

Piston akan berfungsi lebih baik setelah diperbaiki.

b)

Kerusakan piston tidak mempengaruhi kinerja mesin.

c)

Mesin akan berjalan lebih cepat tanpa piston.

d)

Mesin tidak berfungsi dengan baik dan dapat mengalami kerusakan lebih lanjut.

116.

Bagaimana cara mendeteksi kebocoran pada piston?

a)

Lakukan pemeriksaan visual tanpa alat.

b)

Cek suhu mesin dan ganti oli.

c)

Periksa kebisingan mesin saat beroperasi.

d)

Periksa tanda oli dan lakukan pengujian tekanan.

117.

Apa fungsi ring piston dalam sistem piston?

a)

Fungsi ring piston adalah untuk menciptakan segel, mencegah kebocoran gas, dan mengurangi gesekan.

b)

Meningkatkan kecepatan putaran mesin

c)

Mengurangi suhu mesin

d)

Meningkatkan tekanan dalam silinder

118.

Sebutkan tanda-tanda piston yang perlu diganti!

a)

Piston tidak berpengaruh pada performa kendaraan.

b)

Piston harus diganti setiap 10.000 km.

c)

Piston berfungsi untuk mengatur suhu mesin.

d)

Tanda-tanda piston yang perlu diganti termasuk kebocoran oli, suara berisik, penurunan performa, dan kerusakan permukaan.

119.

Mengapa penting untuk memeriksa kondisi piston secara berkala?

a)

Untuk memperpanjang umur oli mesin.

b)

Untuk mengurangi suara mesin saat beroperasi.

c)

Untuk meningkatkan efisiensi bahan bakar.

d)

Untuk memastikan kinerja mesin yang optimal dan mencegah kerusakan.

120.

Apa yang dimaksud dengan piston yang macet?

a)

Piston yang macet adalah kondisi di mana piston tidak dapat bergerak dalam silinder mesin.

b)

Piston yang macet adalah kondisi di mana piston bergerak terlalu cepat.

c)

Piston yang macet adalah tanda bahwa mesin berfungsi dengan baik.

d)

Piston yang macet adalah bagian dari sistem pendingin mesin.

121.

Sebutkan cara untuk membersihkan piston sepeda motor!

a)

Gunakan bahan kimia berbahaya untuk membersihkan.

b)

Biarkan piston kering tanpa dibersihkan.

c)

Lepaskan piston, bersihkan dengan pembersih, sikat, bilas, dan keringkan.

d)

Cuci piston dengan air sabun saja.

122.

Apa pengaruh suhu tinggi terhadap performa piston?

a)

Suhu tinggi dapat menurunkan performa piston.

b)

Suhu tinggi meningkatkan performa piston.

c)

Suhu tinggi membuat piston lebih efisien.

d)

Suhu tinggi tidak berpengaruh pada performa piston.

123.

Sebutkan jenis-jenis pelumas yang cocok untuk piston!

a)

Oli rem

b)

Oli mesin, oli sintetis, oli mineral

c)

Oli transmisi

d)

Oli pendingin

124.

Apa yang harus dilakukan jika piston mengalami overheating?

a)

Matikan mesin dan periksa sistem pendingin.

b)

Ganti oli mesin tanpa memeriksa sistem pendingin.

c)

Biarkan mesin berjalan lebih lama tanpa pemeriksaan.

d)

Tingkatkan suhu mesin untuk memperbaiki piston.

125.

Sebutkan perbedaan antara piston untuk mesin 2-tak dan 4-tak!

a)

Piston mesin 2-tak lebih berat dan kompleks, sedangkan piston mesin 4-tak lebih ringan dan sederhana.

b)

Piston mesin 2-tak terbuat dari bahan yang lebih mahal dibandingkan piston mesin 4-tak.

c)

Piston mesin 2-tak lebih ringan dan sederhana, sedangkan piston mesin 4-tak lebih berat dan kompleks.

d)

Piston mesin 2-tak dan 4-tak memiliki ukuran yang sama dan kompleksitas yang sama.

Similar Resources on Wayground

Pendidikan pancasila dan kewarganegaraan kelas 5

120 questions

Pendidikan pancasila dan kewarganegaraan kelas 5

quiz

Worksheet

•

5th Grade - University

Heart and Circulation REVIEW

121 questions

Heart and Circulation REVIEW

quiz

Worksheet

•

9th - 12th Grade

Soal Benar–Salah (Kelas 8)

123 questions

Soal Benar–Salah (Kelas 8)

quiz

Worksheet

•

8th Grade - University

Quiz Belum Berjudul

123 questions

Quiz Belum Berjudul

quiz

Worksheet

•

11th Grade
