Identifica a qué corresponde la siguiente figura que muestra el esquema de celda de MT de un centro de transformación
Celda de protección
Celda de línea
Celda de medida
Celda de seccionamiento
Identifica a qué corresponde la siguiente figura que muestra el esquema de celda de MT de un centro de transformación
Celda de protección
Celda de línea
Celda de medida
Celda de remonte
Identifica a qué corresponde la siguiente figura que muestra el esquema de celda de MT de un centro de transformación
Celda de protección
Celda de línea
Celda de medida
Celda de seccionamiento

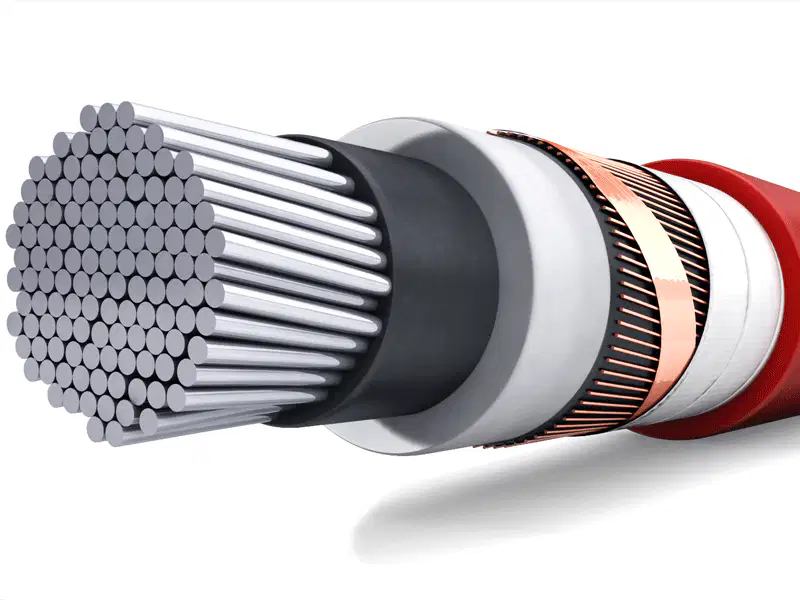

La siguiente figura muestra un cable unipolar apantallado de MT
El conductor es de cobre y la armadura es de aluminio
Tanto pantalla como conductor son de cobre
La cuerda del conductor es de aluminio y la pantalla de cobre

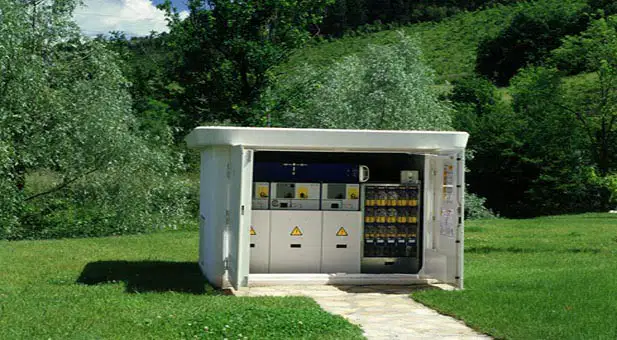

Respecto al centro de transformación mostrado en la fotografía. Elige todas las respuestas que sean ciertas
Es un CT intemperie compacto
Es un CT de interior en edificio prefabricado
Es un CT de interior en edificio prefabricado
No se puede saber con seguridad si está conectado en punta o en anillo
Respecto al centro de transformación mostrado en la fotografía. Como esta conectado
En punta
En anillo

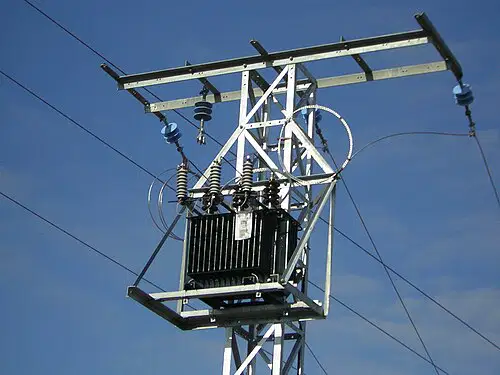

Respecto al centro de transformación mostrado en la fotografía. Elige todas las respuestas que sean ciertas
Es un CT compacto
Es un CT de intemperie
Es un CT de interior en edificio de obra civil
Todas las respuestas son incorrectas
Los pararrayos autoválvulas en un CT:
Son una medida de protección frente a sobretensiones generalmente en CT de intemperie
Son una medida de protección frente a sobreintensidades en todo tipo de CT
Ninguna de las respuestas anteriores es correcta
Los pararrayos autovalvulares o autoválvulas son un aparato de protección contra sobretensiones de tipo atmosférico (rayo), que contiene en su interior una substancia semiconductora que a tensión de funcionamiento es aislante.
Verdadero
Falso

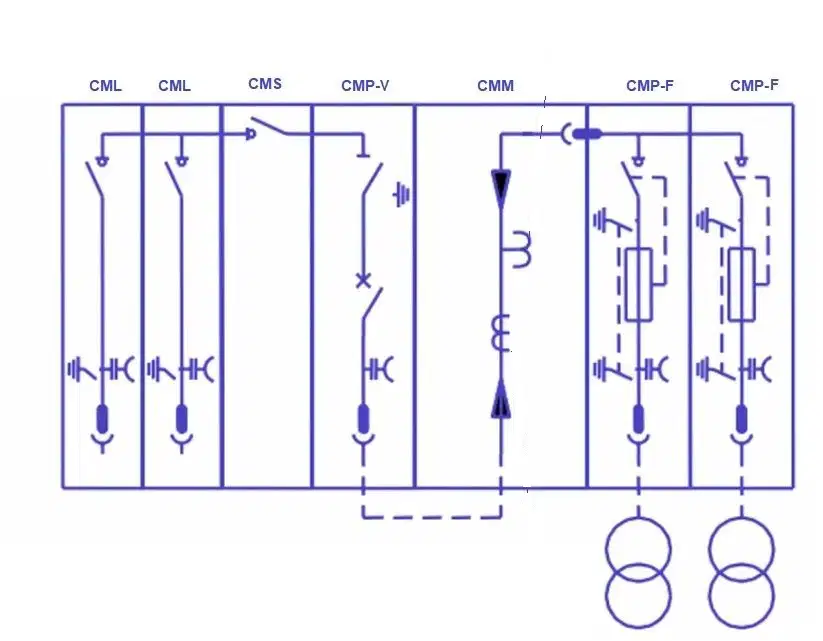

Dado el siguiente esquema de un CT
Es un centro de transformación de medida (abonado)
Está conectado al paso o en anillo
Dispone de celda de medida

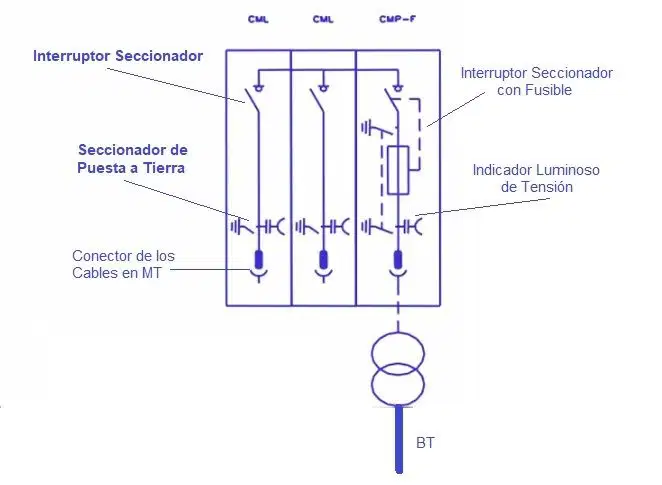

Dado el siguiente esquema de un CT
Dispone de celada de medida
Dispone de una celda de seccionamiento
Está conectado en anillo o bucle
Todas las respuestas son correctas

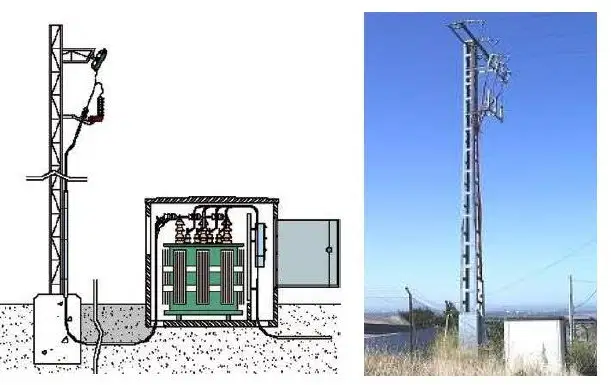

En un centro de transformación intemperie sobre apoyo.
La potencia del trafo de distribución puede ser:
160 kVA como mínimo
160 kVA como máximo
25 kVA como máximo
100 kVA como mínimo
El elemento mostrado en la figura es:
Fusible de expulsión XS
Seccionador
Fusible con percutor
Pararrayos autovalvular
Es un aparato mecánico de conexión/desconexión que asegura, en posición de abierto, una distancia de seccionamiento que garantiza el aislamiento eléctrico entre dos partes de una instalación.
Fusible de expulsión XS
Seccionador
Fusible con percutor
Pararrayos autovalvular
¿Cuál de los elementos siguientes de aparamenta eléctrica de MT no tiene poder de corte?
Interruptor
Seccionador
Interruptor-seccionador
Interruptor automático
El siguiente símbolo empleado en esquema nos indica:
fusible con percutor
trafo de medida
mando motorizado
enclavamiento mecánico
La siguiente fotografía muestra la sección de un cable unipolar de MT
El capa número 9 señala el aislamiento del cable
El capa número 5 señala la armadura del cable
Los elementos marcados con los números 2 y 4 corresponden a las capas semiconductoras
Las capas número 3 corresponde a la pantalla
La instalación eléctrica que incluye toda los elementos necesarios para la reducción del la tensión de las líneas de MT a líneas de BT (400/230 V), y que alojará uno o varios transformadores , así como toda la aparenta necesaria para maniobra y protección, se denomina:
Centro de transformación
Subestación
Centro de reparto
El elemento de corte que aísla eléctricamente dos líneas, y se maniobrará siempre en vacío y su accionamiento siempre será manual, proporcionando una comprobación visual de su estado (abierto o cerrado) es
Interruptor
Seccionador
Interruptor automático
Pararrayos autovalvular
El dispositivo de maniobra o corte que proporciona una apertura y cierre seguros del circuito de MT a maniobrar, que puede accionarse en vacío o en carga es:
Interruptor
Seccionador
Pararrayos autovalvular
Fusible con percutor
Según la propiedad los CTs se pueden clasificar en:
Centros de transformación con acometida aérea o subterránea
Centros de transformación públicos o privados
Centros de transformación de compañía o abonado
Según el RAT La instalación eléctrica que incluye toda los elementos necesarios para la reducción de la tensión de las líneas de MT a líneas de BT (400/230 V), y que alojará uno o varios transformadores , así como toda la aparenta necesaria para maniobra y protección, se denomina:
Subestación elevadora
Centro de Transformación
Caja de distribución urbana (CDU)
Subestación de distribución
El transformador de distribución mostrado es del tipo
Trafo de aislamiento seco
Trafo refrigerado en aceite con depósito de expansión
Trafo refrigerado en aceite de llenado integral
Un tranformador de distribución perteneciente al grupo de conexión Dyn11
Tiene 3 bornes para la conexión de los cables de BT
Tiene el primario conectado en triángulo
Tiene el primario conectado en estrella
El angulo de desfase entre tensiones es de 110º
El elemento mostrado en la figura
Se utiliza para la protección de transformadores con aislamiento seco
Indica si la tensión de salida del transformador es correcta
Es una sonda DGPT de un trafo refrigerado con aceite de llenado integral
Nos permite conocer el nivel de presión en una celda de SF6
