WorksheetsProjetores: Introdução, Características e Funcionamento
Total questions: 24
Worksheet time: 12mins
Para que serve um projetor de perfil em uma oficina?
Ver peças pequenas e complexas ampliadas
Pintar peças com cores diferentes
Guardar peças em caixas organizadas
Aquecer peças para moldar formas
O projetor de perfil mostra a peça em uma tela de vidro. O que acontece com a imagem?
Fica menor para caber mais
Fica invisível para proteger
Fica mais escura sem luz
Fica ampliada para ver detalhes
Qual parte ajuda a mover a peça para medir no projetor?
Caixa de ferramentas grande
Botão de pintura colorida
Ventilador de resfriamento
Mesa de coordenadas móvel
As lentes do projetor podem ampliar o tamanho da peça. Qual opção mostra isso?
1x, 2x, 3x, 4x, 5x
0x, 1x, 2x, 3x, 4x
5x, 10x, 20x, 50x, 100x
200x, 300x, 400x, 500x
A tela do projetor tem duas linhas perpendiculares. Para que elas servem?
Ser referência nas medições
Enfeitar a tela com riscos
Dividir a tela para desenhos
Apagar luzes durante uso
Como o projetor de perfil pode medir ângulos?
Com pincéis que desenham círculos
Com tela rotativa graduada 1° a 360°
Com régua escolar de plástico
Com lupa que gira lentamente
Qual é um jeito simples de verificar o contorno de uma peça na tela?
Balançar a peça rapidamente
Molhar a peça em água morna
Colar papel colorido na peça
Usar acetato transparente com desenho
Quando a linha da tela toca as laterais do detalhe da peça, o que o cabeçote micrométrico faz?
Esconde a peça atrás da tela
Indica a medida com precisão
Liga uma música de alerta
Muda a cor da imagem inteira
Olhe a figura do engrenagem na tela. Qual projeção mostra a peça como uma silhueta escura de contorno?
Projeção diascópica de contorno escuro
Projeção episcópica com relevo nítido
Projeção combinada das duas luzes
Projeção lateral com sombra clara

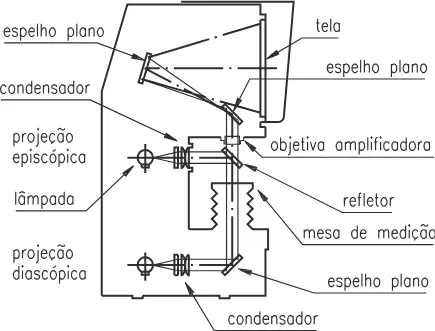

Na projeção diascópica, o que a luz faz com a peça para formar a imagem?
Transpassa a peça e desenha o perfil
Bate na superfície e mostra relevo
Roda ao redor e cria reflexos
Fica atrás e forma sombras longas
Qual peça é boa para medir com projeção diascópica?
Folhas lisas sem furos
Vidros planos transparentes
Moedas com desenhos finos
Pequenas engrenagens com contornos
Na projeção episcópica, onde a iluminação se concentra?
Na superfície da peça com detalhes
Dentro do refletor sob a mesa
No fundo da tela do projetor
No ar entre as duas lentes
Para medir uma peça plana com projeção episcópica, como ela deve ser apoiada?
Sobre uma mesa de vidro plana
Suspensa por fios finos
Entre duas mandíbulas grossas
Dentro de um tubo cilíndrico
Para medir roscas no projetor de perfil, o que devemos fazer com a peça?
Colar na tela com fita larga
Aquecer a rosca e resfriar
Prender por ímã e girar rápido
Fixar entre pontas e inclinar a rosca
Ao medir a rosca, qual referência precisa alinhar com o perfil na tela?
Uma linha da tela que marca 0°
O botão da lâmpada do projetor
A borda do refletor do suporte
O vidro da mesa sem escala
Qual leitura ajuda a saber o ângulo feito pela rosca ao alinhar com 0°?
A posição do espelho plano superior
O tamanho da lente amplificadora
A cor da luz do condensador
A escala do nônio no mostrador
Qual instrumento é usado para medir o passo da rosca no desenho?
Compasso de desenho
Lupa de mão pequena
Régua escolar simples
Micrômetro de medir passo
O passo da rosca é encontrado fazendo qual conta simples?
Multiplicação das leituras
Soma das duas leituras
Divisão da maior pela menor
Diferença entre duas leituras
No exemplo, se a primeira leitura é 5,000 mm e a segunda é 6,995 mm, qual é o passo?
1,995 mm
2,995 mm
0,995 mm
1,500 mm
Qual é o primeiro passo ao montar o projetor de perfil?
Regular o foco da mesa
Escolher a objetiva nítida
Alinhar a peça na mesa
Abrir o feixe de luz
Para alinhar a peça na mesa, a imagem deve se mover como na tela?
Apontando para fora da tela
Em círculos ao redor do eixo
Paralelamente ao eixo de referência
Parando totalmente o movimento
Para que serve o projetor de perfil? Marque a alternativa correta.
medir peças complexas
medir peças grandes com formato complexo
verificar peças pequenas com formato complexo
verificar rugosidade
Qual é a ampliação mínima obtida num projetor de perfil? Escolha a opção correta.
50 vezes
20 vezes
10 vezes
5 vezes
Os sistemas de projeção diascópica e episcópica fazem, respectivamente, quais projeções? Assinale a alternativa correta.
de contorno e de superfície
angular e linear
de superfície e de contorno
de contorno e angular
